Instalación eléctrica 2010
El documento habla sobre las instalaciones eléctricas, sanitarias y de gas que realiza un arquitecto en una vivienda. El arquitecto diseña estas instalaciones de acuerdo a los equipamientos y costumbres del cliente, dirige la obra e instalación, y aconseja sobre los artefactos según el presupuesto. Explica los tipos de instalaciones básicas, los materiales utilizados y la importancia de realizar planos con especificaciones.
Más contenido relacionado
Similar a Instalación eléctrica 2010
Instalación eléctrica 2010
- 1.

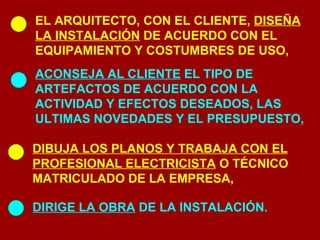

- 2. EL ARQUITECTO, CONEL CLIENTE, DISEÑA LA INSTALACIÓN DE ACUERDO CON EL EQUIPAMIENTO Y COSTUMBRES DE USO, DIRIGE LA OBRA DE LA INSTALACIÓN. DIBUJA LOS PLANOS Y TRABAJA CON EL PROFESIONAL ELECTRICISTA O TÉCNICO MATRICULADO DE LA EMPRESA, ACONSEJA AL CLIENTE EL TIPO DE ARTEFACTOS DE ACUERDO CON LA ACTIVIDAD Y EFECTOS DESEADOS, LAS ULTIMAS NOVEDADES Y EL PRESUPUESTO,
- 3. Instalaciones básicas: ELÉCTRICASANITARIA GAS DISEÑAR DE ACUERDO AL EQUIPAMIENTO Y COSTUMBRES DE LOS PROPIETARIOS EVITAR INTERFERENCIAS, AGRUPAR ÁREAS HÚMEDAS, PREVER PLENOS Y VENTILACIONES, ETC. DISEÑAR DE ACUERDO A LOS ARTEFACTOS

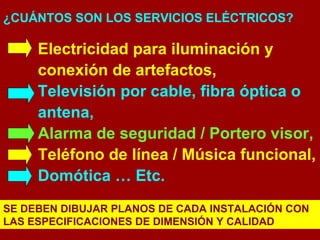

- 4. ¿CUÁNTOS SON LOSSERVICIOS ELÉCTRICOS? Electricidad para iluminación y conexión de artefactos, Televisión por cable, fibra óptica o antena, Alarma de seguridad / Portero visor, Teléfono de línea / Música funcional, Domótica … Etc. SE DEBEN DIBUJAR PLANOS DE CADA INSTALACIÓN CON LAS ESPECIFICACIONES DE DIMENSIÓN Y CALIDAD

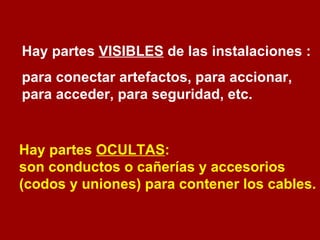

- 5. Hay partes VISIBLES de las instalaciones : para conectar artefactos, para accionar, para acceder, para seguridad, etc. Hay partes OCULTAS : son conductos o cañerías y accesorios (codos y uniones) para contener los cables.

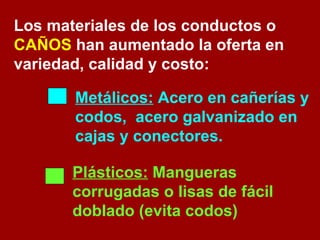

- 6. Metálicos: Aceroen cañerías y codos, acero galvanizado en cajas y conectores. Los materiales de los conductos o CAÑOS han aumentado la oferta en variedad, calidad y costo: Plásticos: Mangueras corrugadas o lisas de fácil doblado (evita codos)

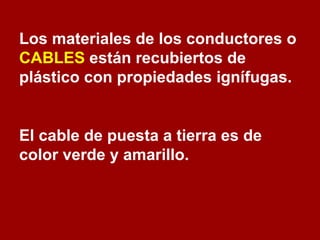

- 7. Los materiales delos conductores o CABLES están recubiertos de plástico con propiedades ignífugas. El cable de puesta a tierra es de color verde y amarillo.

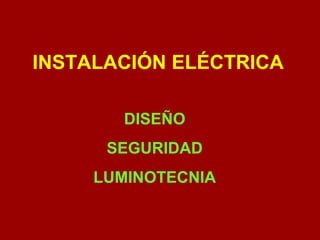

- 8. INSTALACIÓN ELÉCTRICA DISEÑOSEGURIDAD LUMINOTECNIA

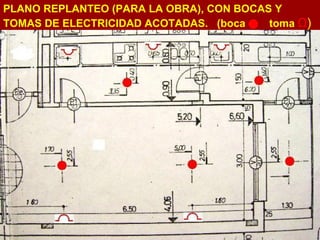

- 9. PLANO REPLANTEO (PARALA OBRA), CON BOCAS Y TOMAS DE ELECTRICIDAD ACOTADAS. (boca toma Ω )
- 10. CENTRO BRAZO OAPLIQUE DORMITORIO

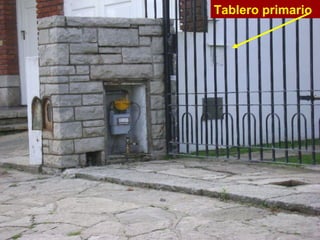

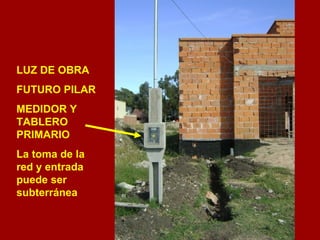

- 11. LUZ DE OBRAFUTURO PILAR MEDIDOR Y TABLERO PRIMARIO La toma de la red y entrada puede ser subterránea

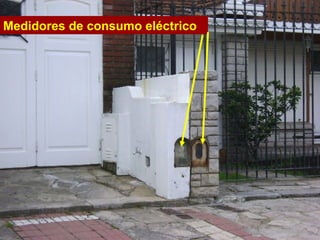

- 12. Medidores de consumoeléctrico
- 13.

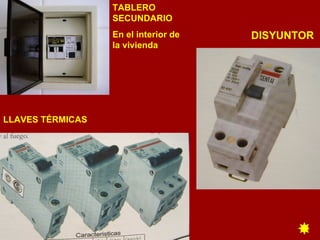

- 14. LLAVES TÉRMICAS DISYUNTORTABLERO SECUNDARIO En el interior de la vivienda

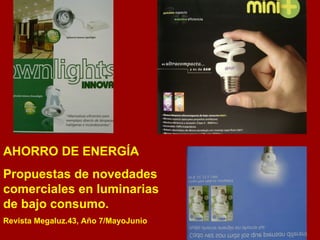

- 15. AHORRO DE ENERGÍAPropuestas de novedades comerciales en luminarias de bajo consumo. Revista Megaluz.43, Año 7/MayoJunio

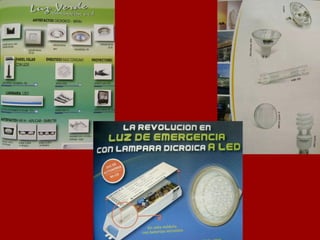

- 16.

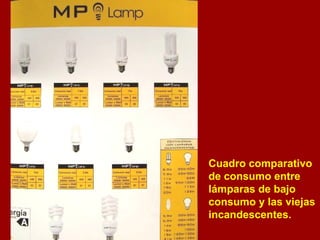

- 17. Cuadro comparativo deconsumo entre lámparas de bajo consumo y las viejas incandescentes.

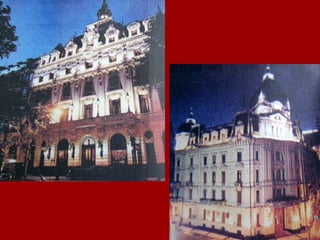

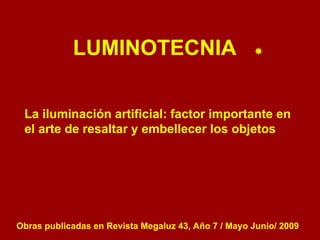

- 18. LUMINOTECNIA La iluminaciónartificial: factor importante en el arte de resaltar y embellecer los objetos Obras publicadas en Revista Megaluz 43, Año 7 / Mayo Junio/ 2009
- 19.
- 20.
- 21.
- 22.

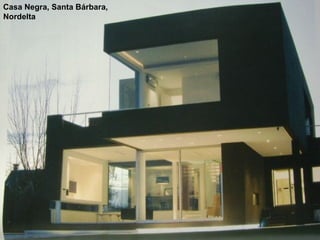

- 23. Casa Negra, SantaBárbara, Nordelta

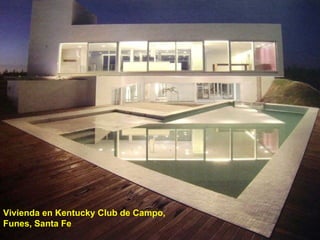

- 24. Vivienda en KentuckyClub de Campo, Funes, Santa Fe
- 25.
- 26.

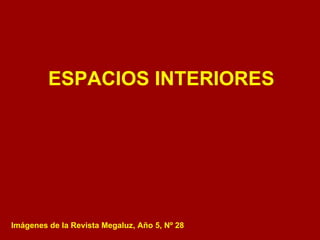

- 27. ESPACIOS INTERIORES Imágenesde la Revista Megaluz, Año 5, Nº 28
- 28. Casa Inteligente enBarrancas de Martínez Edificio Nobleza Piccardo

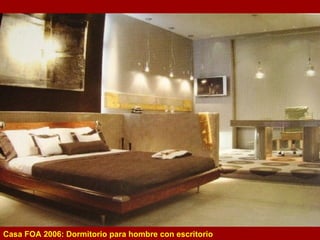

- 29. Casa FOA 2006:Dormitorio para hombre con escritorio
- 30.

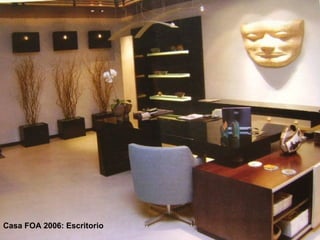

- 31. Casa FOA 2006:Escritorio
- 32. OBSERVAR, REFLEXIONAR, INVESTIGAR… … DISEÑAR fin
Notas del editor
- #2 Instalar: Colocar en un lugar o edificio (en la parte hecha con piedra o ladrillo y mortero) el conjunto de diversas piezas combinadas adecuadamente para que sirva con determinado objeto; como los conductos de agua, de electricidad para la luz, etc., todos los servicios que en él se hayan de utilizar .
- #15 Llaves térmicas : En el caso de sobrecarga, los Interruptores Electromagnéticos, tienen un mecanismo de disparo que automáticamente desconecta el circuito. La interrupción es en menor tiempo a medida que las sobrecarga en mayor, y en el caso de cortocircuito o sobrecarga excesiva se dispara casi instantáneamente. Deben seleccionarse en función de la sección y condiciones de trabajo de la línea a proteger, verificando que la corriente presunta de corto circuito no supere la capacidad del interruptor. Disyuntor Diferencial: La protección contra corrientes de fuga es con Interruptores Diferenciales. El mecanismo de disparo que automáticamente desconecta el circuito es accionado por un relé ( Relé, conmutador eléctrico especializado que permite controlar un dispositivo de gran potencia mediante un dispositivo de potencia mucho menor. Un relé está formado por un electroimán y unos contactos conmutadores mecánicos que son impulsados por el electroimán Microsoft ® Encarta ® 2007. ), que a su vez es accionado por una tensión inducida si la suma vectorial de las corrientes de fase y neutro difiere en más de 30 mA en los interruptores diferenciales para uso doméstico. Deben seleccionarse en forma tal que su corriente nominal sea igual o mayor que la corriente nominal del interruptor termomagnético que protege la línea y la sensibilidad de detección de la corriente de fuga a tierra no debe ser superior a 30 mA. Doce, Alberto Ing., Empresa José Capobianco S.R.L. “Cómo proteger su vida y sus bienes”, Revista Mega Luz. Año 5, Nº 28, Pág. 16
- #19 luminotecnia. (Del lat. lumen, -ĭnis , luz, y -tecnia ). f. Arte de la iluminación con luz artificial para fines industriales o artísticos. Microsoft® Encarta® 2007. © 1993-2006 Microsoft Corporation. Reservados todos los derechos.
- #27 Vivienda en publicidad sobre Sistema Inteligente, Domótica. Revista Megaluz, Año 5. Nº 28, Pág 117
