Este documento resume los conceptos de multiplexores, demultiplexores y basculas. Explica que un multiplexor permite transmitir señales de múltiples entradas a una sola salida mediante líneas de selección, mientras que un demultiplexor transmite una señal de entrada a múltiples salidas usando líneas de selección. También describe diferentes tipos de basculas como RS, JK y D, que son circuitos biestables usados para almacenar información digital.

1. BASCULAS, MULTIPLEXORES,
DEMULTIPLEXORES

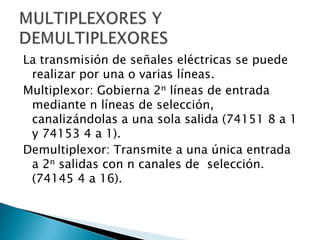

2. La transmisión de señales eléctricas se puede
realizar por una o varias líneas.
Multiplexor: Gobierna 2n líneas de entrada
mediante n líneas de selección,
canalizándolas a una sola salida (74151 8 a 1
y 74153 4 a 1).
Demultiplexor: Transmite a una única entrada
a 2n salidas con n canales de selección.
(74145 4 a 16).

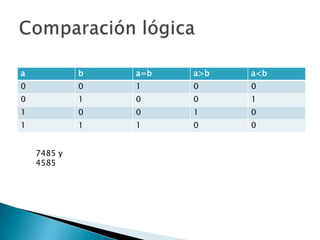

3. a b a=b a>b a<b
0 0 1 0 0
0 1 0 0 1
1 0 0 1 0
1 1 1 0 0
7485 y
4585

4.  Semisumador 3 bits Sumador
completo (7483).

5.  Se propone realizar un
circuito combinacional que
controle la temperatura de un
horno, para tal efecto se
requiere que el horno tenga
un termómetro que envié el
valor codificado en BCD y en
dos grupos de 4 bits, así el
control será: Cuando la
temperatura sea menor que
una temperatura programada
se visualizará una L y cuando
sea mayor visualizara una H
encendiendo un indicador
diferente para cada caso.

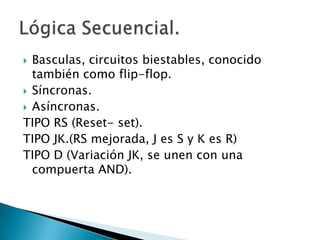

6.  Basculas, circuitos biestables, conocido
también como flip-flop.
 Síncronas.
 Asíncronas.
TIPO RS (Reset- set).
TIPO JK.(RS mejorada, J es S y K es R)
TIPO D (Variación JK, se unen con una
compuerta AND).
