El documento explica los conceptos básicos de los amplificadores operacionales, incluyendo su estructura equivalente, ganancia constante, tierra virtual y circuitos prácticos como amplificadores inversores y no inversores. Se proporcionan ejemplos numéricos para calcular la ganancia y voltaje de salida. Finalmente, se sugiere diseñar una práctica de laboratorio para demostrar los conceptos.

1. AMPLIFICADOR
OPERACIONAL
BASICO

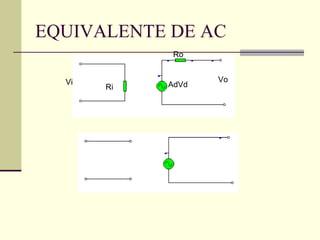

2. EQUIVALENTE DE AC
Ro
Vi Vo
Ri AdVd

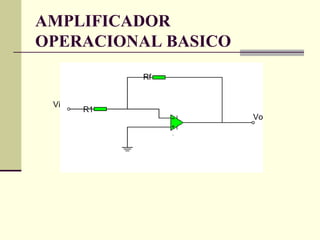

3. AMPLIFICADOR
OPERACIONAL BASICO
Rf
Vi
R1
Vo

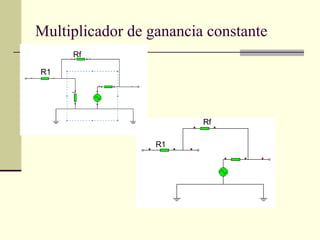

4. Multiplicador de ganancia constante
Rf
R1
Rf
R1

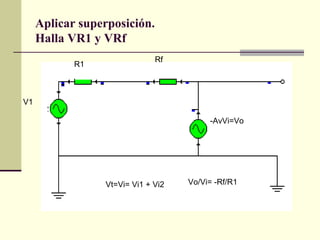

5. Aplicar superposición.
Halla VR1 y VRf
Rf
R1
V1
-AvVi=Vo
Vt=Vi= Vi1 + Vi2 Vo/Vi= -Rf/R1

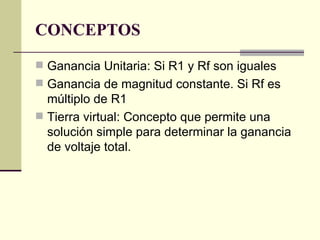

6. CONCEPTOS
 Ganancia Unitaria: Si R1 y Rf son iguales
 Ganancia de magnitud constante. Si Rf es
múltiplo de R1
 Tierra virtual: Concepto que permite una
solución simple para determinar la ganancia
de voltaje total.

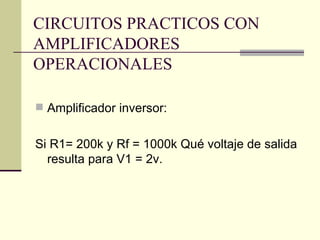

7. CIRCUITOS PRACTICOS CON
AMPLIFICADORES
OPERACIONALES
 Amplificador inversor:
Si R1= 200k y Rf = 1000k Qué voltaje de salida
resulta para V1 = 2v.

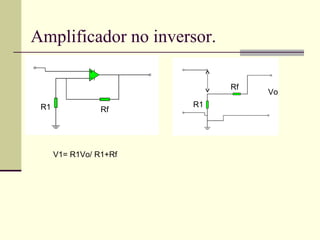

8. Amplificador no inversor.
Rf
Vo
R1 R1
Rf
V1= R1Vo/ R1+Rf

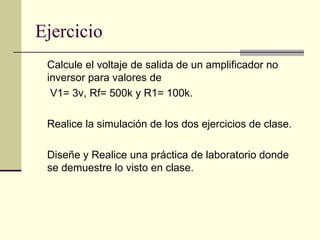

9. Ejercicio
Calcule el voltaje de salida de un amplificador no
inversor para valores de
V1= 3v, Rf= 500k y R1= 100k.
Realice la simulación de los dos ejercicios de clase.
Diseñe y Realice una práctica de laboratorio donde
se demuestre lo visto en clase.
