El documento explica cómo determinar si dos nodos pertenecen a la misma red mediante el uso de máscaras de red. También describe las clases de direcciones IP (A, B y C) y cómo se pueden subdividir las redes clase B en subredes mediante el uso de máscaras de red con bits adicionales establecidos. Por último, explica el proceso de envío de paquetes entre nodos en la misma red, incluido el uso del protocolo ARP para resolver las direcciones MAC.

1. Curso 2002-2003 - Redes (IS20) -Capítulo 53
• Para saber si dos nodos son de la misma red se aplica la máscara de red a
las dos direcciones IP de los nodos y se compara el resultado.
– Coincide: son de la misma red
– No coincide: son de redes diferentes
• Las direcciones de red organizadas según clase:
– CLASE A, muchos nodos pocas redes
– CLASE B, número medio de nodos y redes
– CLASE C, muchas redes, pocos nodos
• Clase B requiere una subdivisión:
– Partimos el espacio de direcciones en subredes y asignamos nodos a las
subredes
1.Introducción1.Introducción

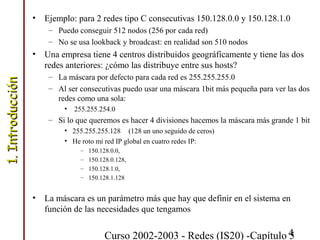

2. Curso 2002-2003 - Redes (IS20) -Capítulo 54
• Ejemplo: para 2 redes tipo C consecutivas 150.128.0.0 y 150.128.1.0
– Puedo conseguir 512 nodos (256 por cada red)
– No se usa lookback y broadcast: en realidad son 510 nodos
• Una empresa tiene 4 centros distribuidos geográficamente y tiene las dos
redes anteriores: ¿cómo las distribuye entre sus hosts?
– La máscara por defecto para cada red es 255.255.255.0
– Al ser consecutivas puedo usar una máscara 1bit más pequeña para ver las dos
redes como una sola:
• 255.255.254.0
– Si lo que queremos es hacer 4 divisiones hacemos la máscara más grande 1 bit
• 255.255.255.128 (128 un uno seguido de ceros)
• He roto mi red IP global en cuatro redes IP:
– 150.128.0.0,
– 150.128.0.128,
– 150.128.1.0,
– 150.128.1.128
• La máscara es un parámetro más que hay que definir en el sistema en
función de las necesidades que tengamos
1.Introducción1.Introducción

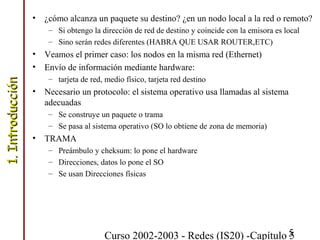

3. Curso 2002-2003 - Redes (IS20) -Capítulo 55
• ¿cómo alcanza un paquete su destino? ¿en un nodo local a la red o remoto?
– Si obtengo la dirección de red de destino y coincide con la emisora es local
– Sino serán redes diferentes (HABRA QUE USAR ROUTER,ETC)
• Veamos el primer caso: los nodos en la misma red (Ethernet)
• Envío de información mediante hardware:
– tarjeta de red, medio físico, tarjeta red destino
• Necesario un protocolo: el sistema operativo usa llamadas al sistema
adecuadas
– Se construye un paquete o trama
– Se pasa al sistema operativo (SO lo obtiene de zona de memoria)
• TRAMA
– Preámbulo y cheksum: lo pone el hardware
– Direcciones, datos lo pone el SO
– Se usan Direcciones físicas
1.Introducción1.Introducción

4. Curso 2002-2003 - Redes (IS20) -Capítulo 56
• ENVÍO de información entre nodo1 y nodo2 en la misma red
– Coincidirán sus direcciones de red
– Solo se conoce del destino IP o nombre
– Para mandar trama necesaria d.física MAC
– ¿cómo calculo dirección MAC a partir de IP?
• Protocolo ARP
– Para alcanzar el nodo2 sin conocer su MAC,
– Nodo1 manda un paquete ARP a la dirección (del host) broadcast (todo unos)
ARP_RESQUEST
– Se difunde el paquete por toda la red
– El nodo destinatario procesa el paquete ARP y envía una respuesta
ARP_RESPONSE informando de su dirección MAC
– El nodo1 recibe el paquete y se apunta la dirección física del nodo2
– Construye la trama y la envía
• Podemos capturar los diferentes paquetes y analizar todos sus campos
– En la dirección física no conocida habrá ceros
1.Introducción1.Introducción

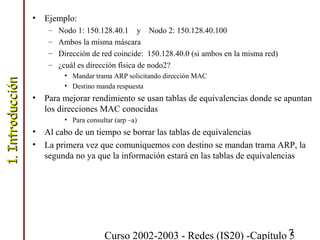

5. Curso 2002-2003 - Redes (IS20) -Capítulo 57
• Ejemplo:
– Nodo 1: 150.128.40.1 y Nodo 2: 150.128.40.100
– Ambos la misma máscara
– Dirección de red coincide: 150.128.40.0 (si ambos en la misma red)
– ¿cuál es dirección física de nodo2?
• Mandar trama ARP solicitando dirección MAC
• Destino manda respuesta
• Para mejorar rendimiento se usan tablas de equivalencias donde se apuntan
los direcciones MAC conocidas
• Para consultar (arp –a)
• Al cabo de un tiempo se borrar las tablas de equivalencias
• La primera vez que comuniquemos con destino se mandan trama ARP, la
segunda no ya que la información estará en las tablas de equivalencias
1.Introducción1.Introducción

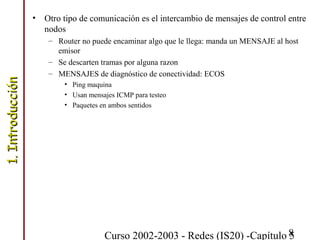

6. Curso 2002-2003 - Redes (IS20) -Capítulo 58
• Otro tipo de comunicación es el intercambio de mensajes de control entre
nodos
– Router no puede encaminar algo que le llega: manda un MENSAJE al host
emisor
– Se descarten tramas por alguna razon
– MENSAJES de diagnóstico de conectividad: ECOS
• Ping maquina
• Usan mensajes ICMP para testeo
• Paquetes en ambos sentidos
1.Introducción1.Introducción

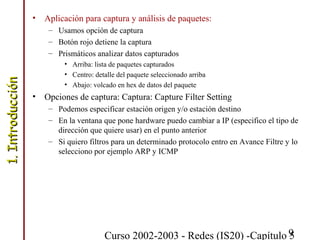

7. Curso 2002-2003 - Redes (IS20) -Capítulo 59
• Aplicación para captura y análisis de paquetes:
– Usamos opción de captura
– Botón rojo detiene la captura
– Prismáticos analizar datos capturados
• Arriba: lista de paquetes capturados
• Centro: detalle del paquete seleccionado arriba
• Abajo: volcado en hex de datos del paquete
• Opciones de captura: Captura: Capture Filter Setting
– Podemos especificar estación origen y/o estación destino
– En la ventana que pone hardware puedo cambiar a IP (especifico el tipo de
dirección que quiere usar) en el punto anterior
– Si quiero filtros para un determinado protocolo entro en Avance Filtre y lo
selecciono por ejemplo ARP y ICMP
1.Introducción1.Introducción

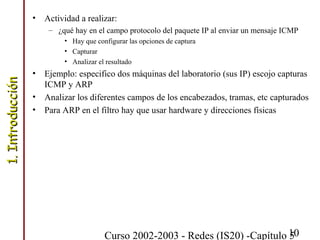

8. Curso 2002-2003 - Redes (IS20) -Capítulo 510
• Actividad a realizar:
– ¿qué hay en el campo protocolo del paquete IP al enviar un mensaje ICMP
• Hay que configurar las opciones de captura
• Capturar
• Analizar el resultado
• Ejemplo: especifico dos máquinas del laboratorio (sus IP) escojo capturas
ICMP y ARP
• Analizar los diferentes campos de los encabezados, tramas, etc capturados
• Para ARP en el filtro hay que usar hardware y direcciones físicas
1.Introducción1.Introducción
