El documento presenta los cálculos hidráulicos necesarios para diseñar un sistema de rociadores de acuerdo a la norma COVENIN 1376. Se debe determinar el riesgo, caudal inicial, velocidad en las tuberías, longitud total considerando accesorios, pérdidas por fricción y presión final usando ecuaciones como la de Hazen-Williams. El objetivo es verificar que la presión y velocidad cumplan los valores establecidos en las normas para garantizar un diseño adecuado.

1. CÁLCULOS HIDRÁULICOS DE PAÑOS DE ROCIADORES

2. CÁLCULOS HIDRÁULICOS DE PAÑOS DE ROCIADORES
PARA LA REALIZACIÓN DE LOS CÁLCULOS HIDRÁULICOS DE ROCIADORES SE
NECESITAN CONOCER CIERTAS VARIABLES QUE ESTABLECEN LA NORMA COVENIN
1376 QUE SE ESTABLECEN EN LOS SIGUIENTES CUADROS:

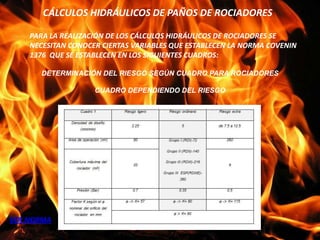

DETERMINACIÓN DEL RIESGO SEGÚN CUADRO PARA ROCIADORES
CUADRO DEPENDIENDO DEL RIESGO
VER NORMA

3. CÁLCULOS HIDRÁULICOS DE PAÑOS DE ROCIADORES

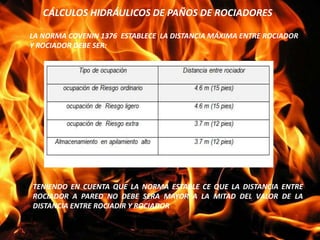

LA NORMA COVENIN 1376 ESTABLECE LA DISTANCIA MÁXIMA ENTRE ROCIADOR
Y ROCIADOR DEBE SER:
TENIENDO EN CUENTA QUE LA NORMA ESTABLE CE QUE LA DISTANCIA ENTRE
ROCIADOR A PARED NO DEBE SERA MAYOR A LA MITAD DEL VALOR DE LA
DISTANCIA ENTRE ROCIADIR Y ROCIADOR

4. CÁLCULOS HIDRÁULICOS DE PAÑOS DE ROCIADORES
PARA REALIZAR LOS CÁLCULOS HIDRÁULICOS DE ROCIADORES SE NECESITA
DETERMINAR EL CAUDAL INICIAL DEL SISTEMA QUE VIENE EXPRESADO DE
LA SIGUIENTE MANERA:
DONDE:
P: ES LA PRESIÓN INICIAL DEL CUADRO OPERATIVO.
K: FACTOR K DEL ROCIADOR
(EL FACTOR K Y LA PRESION VAN A DEPENDER
RIESGO EXISTENTE EN EL ÁREA)

5. CÁLCULOS HIDRÁULICOS DE PAÑOS DE ROCIADORES
SE DETERMINA LA VELOCIDAD EN CADA TRAMO DE TUBARIA PARA VER
SI ESTÁN DENTRO DE LOS VALORES QUE ESTABLECE LA NORMA SANITARIA 4044
QUE DICE QUE LA VELOCIDAD EN EL SISTEMA NO DEBE ESTAR POR DEBAJO NI POR
ENCIMA DE 0.6 M/SEG Y 3 M/SEG,POR LO CUAL
SE EVALÚA PROBANDO DIÁMETROS DE TUBERÍA. POR LO QUE DECIMOS QUE :
DONDE:
Q= es el caudal (m3/seg)
A= es el área (m2)
EL AREA PARA SUSTITUIR EN LA VELOCIADAD:
DONDE: ∅=ES EL DIAMDIAMTRO DE LA TUBARIA EN (M)

6. CÁLCULOS HIDRÁULICOS DE PAÑOS DE ROCIADORES
SE EVALÚA LA LONGITUD TOTAL, QUE NO ES MAS QUE LA SUMATORIA DE LOS
METROS LINETALES DE TUBERIA Y LOS ACCESORIOS PRESENTES EN EL
RECORRIDO DEL MISMO , EN CADA TRAMO Y ESTA VA A DEPENDAR DEL
DIAMTRO DE TUBERIA QUE SE ESTE UTILIZANDO
LONG.TUBERIA=LONGITUD DE LOS METROS LINEALES DE TUBERIA
LE=LONGITUD DE TODOS LOS ACCESORIOS. (VER GUIA)

7. CÁLCULOS HIDRÁULICOS DE PAÑOS DE ROCIADORES
SE DETERMINA LA PERDIDAS POR FRICCIÓN (HF) EN TODOS LOS DIÁMETROS DE
TUBERÍA A UTILIZAR, MEDIANTE LA SIGUIENTE ECUACIÓN PARA
DETERMINAR ECUACIÓN DE HAZEN – WILLIAMS PARA LUEGO SUSTITUIR EN hf:
DÓNDE:
J = RESISTENCIA POR FRICCIÓN
Q = CAUDAL
C = COEFICIENTE DE FRICCIÓN EN LA TUBERÍA SEGÚN TABLA 1 DE LA NORMA
COVENIN
843 TOMANDO EL VALOR 120 (ACERO GALVANIZADO).
D = DIÁMETRO DE LA TUBERÍA. (VER GUIA)

8. CÁLCULOS HIDRÁULICOS DE PAÑOS DE ROCIADORES

9. CÁLCULOS HIDRÁULICOS DE PAÑOS DE ROCIADORES
LUEGO DETERMINAMOS LA PRESIÓN FINAL (PF) POR LO QUE DECIMOS:
Donde:
Pi= es la presión inicial.
J= es el valor obtenido de la ecuación de Hazen Williams.
Ltotal= es la longitud total.

10. CÁLCULOS HIDRÁULICOS DE PAÑOS DE ROCIADORES
FORMULA PARA LA DETERMINACION DE LA POTENCIA DE LA BOMBA DE UN
SISTEMA:
Q= ES EL CAUDAL DEL SISTEMA
H= ES LA ALTURA DE BOMBEO DEL SISTEMA
