Este documento describe las características, ventajas, procesos de construcción y métodos de diseño de las estructuras porticadas. Las estructuras porticadas combinan elementos verticales (columnas) y horizontales (vigas) unidos rígidamente para soportar cargas. Pueden construirse con madera, acero u hormigón. Su construcción implica encofrados, armaduras y vertido de hormigón. Proporcionan flexibilidad en el diseño interior y resistencia sísmica.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN
INSTITUTO UNIVERSITARIO DE TECNOLOGÍA
“ANTONIO JOSÉ DE SUCRE”
EXTENSIÓN BARQUISIMETO
Elaborado por: Nathalie Guédez

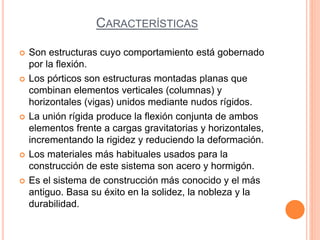

2. CARACTERÍSTICAS
 Son estructuras cuyo comportamiento está gobernado
por la flexión.
 Los pórticos son estructuras montadas planas que
combinan elementos verticales (columnas) y
horizontales (vigas) unidos mediante nudos rígidos.
 La unión rígida produce la flexión conjunta de ambos
elementos frente a cargas gravitatorias y horizontales,
incrementando la rigidez y reduciendo la deformación.
 Los materiales más habituales usados para la
construcción de este sistema son acero y hormigón.
 Es el sistema de construcción más conocido y el más
antiguo. Basa su éxito en la solidez, la nobleza y la
durabilidad.

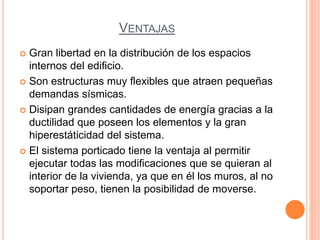

3. VENTAJAS
 Gran libertad en la distribución de los espacios
internos del edificio.
 Son estructuras muy flexibles que atraen pequeñas
demandas sísmicas.
 Disipan grandes cantidades de energía gracias a la
ductilidad que poseen los elementos y la gran
hiperestáticidad del sistema.
 El sistema porticado tiene la ventaja al permitir
ejecutar todas las modificaciones que se quieran al
interior de la vivienda, ya que en él los muros, al no
soportar peso, tienen la posibilidad de moverse.

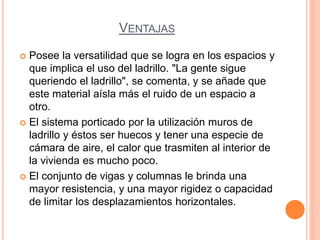

4. VENTAJAS
 Posee la versatilidad que se logra en los espacios y
que implica el uso del ladrillo. "La gente sigue
queriendo el ladrillo", se comenta, y se añade que
este material aísla más el ruido de un espacio a
otro.
 El sistema porticado por la utilización muros de
ladrillo y éstos ser huecos y tener una especie de
cámara de aire, el calor que trasmiten al interior de
la vivienda es mucho poco.
 El conjunto de vigas y columnas le brinda una
mayor resistencia, y una mayor rigidez o capacidad
de limitar los desplazamientos horizontales.

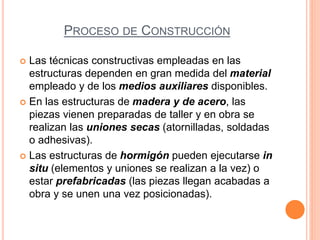

5. PROCESO DE CONSTRUCCIÓN
 Las técnicas constructivas empleadas en las
estructuras dependen en gran medida del material
empleado y de los medios auxiliares disponibles.
 En las estructuras de madera y de acero, las
piezas vienen preparadas de taller y en obra se
realizan las uniones secas (atornilladas, soldadas
o adhesivas).
 Las estructuras de hormigón pueden ejecutarse in
situ (elementos y uniones se realizan a la vez) o
estar prefabricadas (las piezas llegan acabadas a
obra y se unen una vez posicionadas).

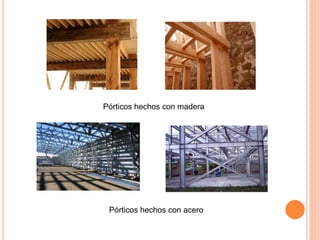

6. Pórticos hechos con madera
Pórticos hechos con acero

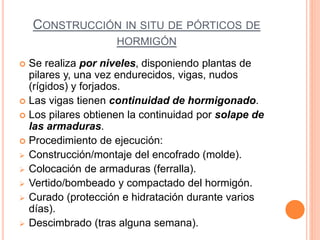

7. CONSTRUCCIÓN IN SITU DE PÓRTICOS DE
HORMIGÓN
 Se realiza por niveles, disponiendo plantas de
pilares y, una vez endurecidos, vigas, nudos
(rígidos) y forjados.
 Las vigas tienen continuidad de hormigonado.
 Los pilares obtienen la continuidad por solape de
las armaduras.
 Procedimiento de ejecución:
 Construcción/montaje del encofrado (molde).
 Colocación de armaduras (ferralla).
 Vertido/bombeado y compactado del hormigón.
 Curado (protección e hidratación durante varios
días).
 Descimbrado (tras alguna semana).

8. ESTRUCTURAS PORTICADAS PREFABRICADAS
 Constituidas por elementos prefabricados (vigas,
pilares o marcos).
 Las uniones se realizan in-situ y pueden ser:
 Uniones secas: por sistemas de atornillado,
soldado o uniones adhesivas (Se pueden poner en
carga tras su ejecución o al poco tiempo).
 Uniones húmedas: por hormigonado o inyección
de pastas o morteros (grouts). (Hay que esperar
hasta que el material fragüe antes de la puesta en
carga).
Para evitar problemas de falta de empotramiento,
las uniones se suelen constituir en puntos de poca
exigencia mecánica (momentos flectores nulos).

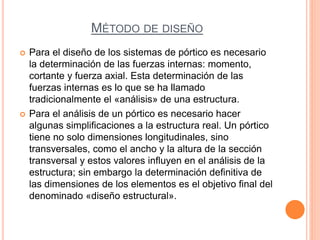

9. MÉTODO DE DISEÑO
 Para el diseño de los sistemas de pórtico es necesario
la determinación de las fuerzas internas: momento,
cortante y fuerza axial. Esta determinación de las
fuerzas internas es lo que se ha llamado
tradicionalmente el «análisis» de una estructura.
 Para el análisis de un pórtico es necesario hacer
algunas simplificaciones a la estructura real. Un pórtico
tiene no solo dimensiones longitudinales, sino
transversales, como el ancho y la altura de la sección
transversal y estos valores influyen en el análisis de la
estructura; sin embargo la determinación definitiva de
las dimensiones de los elementos es el objetivo final del
denominado «diseño estructural».

10. MÉTODO DE DISEÑO
 Este «círculo vicioso» lo rompe el diseñador
suponiendo inicialmente unas dimensiones, de
acuerdo al tipo de estructura y a su conocimiento
basado en la experiencia que ha tenido con esas
estructuras.
 Una vez supuestas unas dimensiones, el análisis
se hace con modelos matemáticos pertinentes,
previas algunas simplificaciones.
 La simplificación más común, es analizar una
estructura de dimensiones teóricas en que los
elementos no tienen secciones físicas, sino
parámetros asociados a ellas como el área, el
momento de inercia.

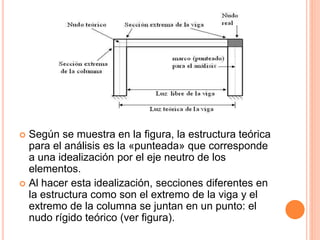

11.  Según se muestra en la figura, la estructura teórica
para el análisis es la «punteada» que corresponde
a una idealización por el eje neutro de los
elementos.
 Al hacer esta idealización, secciones diferentes en
la estructura como son el extremo de la viga y el
extremo de la columna se juntan en un punto: el
nudo rígido teórico (ver figura).
