1. Vamos a realizar nuestra primera práctica ARDUINO (Arduino es una plataforma de electrónica abierta
para la creación de prototipos basada en software y hardware flexibles y fáciles de usar. Se creó para
artistas, diseñadores, aficionados y cualquiera interesado en crear entornos u objetos interactivos.)1
,
con esta plataforma vamos a poder realizar proyectos increíbles.
Lo que vamos a trabajar es una matriz de leds controlada por el ritmo de una canción.
Materiales:
25 Leds
2 ¼ de Cartón paja.
Tijeras
Colbon
5 Resistencias 100 Ω
Lo primero que debemos hacer es construir nuestro display para ello vamos a coger el cartón paja y con
un lápiz vamos a dibujar cuadros de 1 cm x 1 cm como esta en la imagen.
1
http://www.arduino.cc/es/

2. Ahora que tenemos nuestras divisiones lo que tenemos que hacer es levantar los muros de nuestro
display, para ello vamos a pintar 12 cuadros de 10 cm x 1,5.
Ahora que tenemos nuestros muros vamos a recortar nuestro display y nuestros muros.
Teniendo nuestros muros cortados y nuestro display ahora vamos a pegar los muros verticales ( puedes
usar colbon o pegastick).

3. Ahora que tenemos las paredes verticales lo que vamos a realizar ahora es cortar en cuados más
pequeños las paredes restantes para poder colocar entre nuestros muros.
Y teniendo nuestros muros cortados en cuadritos vamos acomodarlos entre cada uno de los espacios de
nuestros muros y así de esta manera completar nuestro display.

4. Y continúas así hasta completar en total nuestro display.

5. Para reforzar nuestros muros vamos a colocar cinta de enmascarar alrededor de nuestros muros
Ahora vienen unos pasos muy importantes y muy delicados así que ten mucho cuidado porque vamos a
colocar nuestros leds 1 a 1, para ellos dentro de cada caja que tenemos vamos abrir 2 huecos en
diagonal como vemos en la imagen.
Y así vas a completar cada una de los cuadros hasta que todos tengan los 2 huecos en diagonal.

6. Ahora lo que vamos a realizar es colocar nuestros diodos como vemos en la imagen de modo el cátodo
siempre este en un lado de la diagonal
2
2
http://www.instructables.com/id/Yet-Another-Daft-Punk-Coffee-TableDisplay/?ALLSTEPS

7. Recuerda que el ánodo es la terminal más larga del led.
Teniendo nuestros LEDS colocados en cada una de las celdas de nuestro display, tenemos que ahora
soldar, como nos muestra la imagen al comienza de la página.
Comenzaremos soldando uniendo todos los ánodo en columnas como vemos en la imagen de arriba
vamos a tener mucho cuidado al colocar los puntos de soldadura.

8. Teniendo todos los ánodos unidos, procedemos a conectar los cátodos pero soldándolos por fila como
vemos en la figura de arriba.

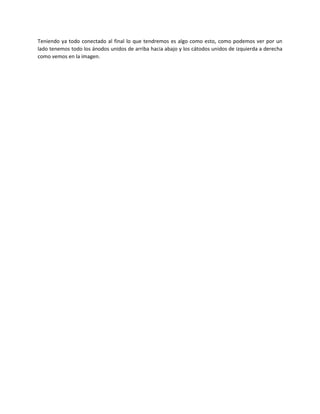

9. Teniendo ya todo conectado al final lo que tendremos es algo como esto, como podemos ver por un
lado tenemos todo los ánodos unidos de arriba hacia abajo y los cátodos unidos de izquierda a derecha
como vemos en la imagen.
