Este documento describe los pasos para ensamblar y desensamblar un computador. Lista los principales componentes de hardware necesarios y explica cómo instalar el procesador, memoria RAM, unidades de almacenamiento, tarjeta madre y otros componentes. También incluye instrucciones para conectar los cables y realizar una prueba básica de video. Finalmente, proporciona una guía sobre las herramientas y normas de seguridad requeridas.

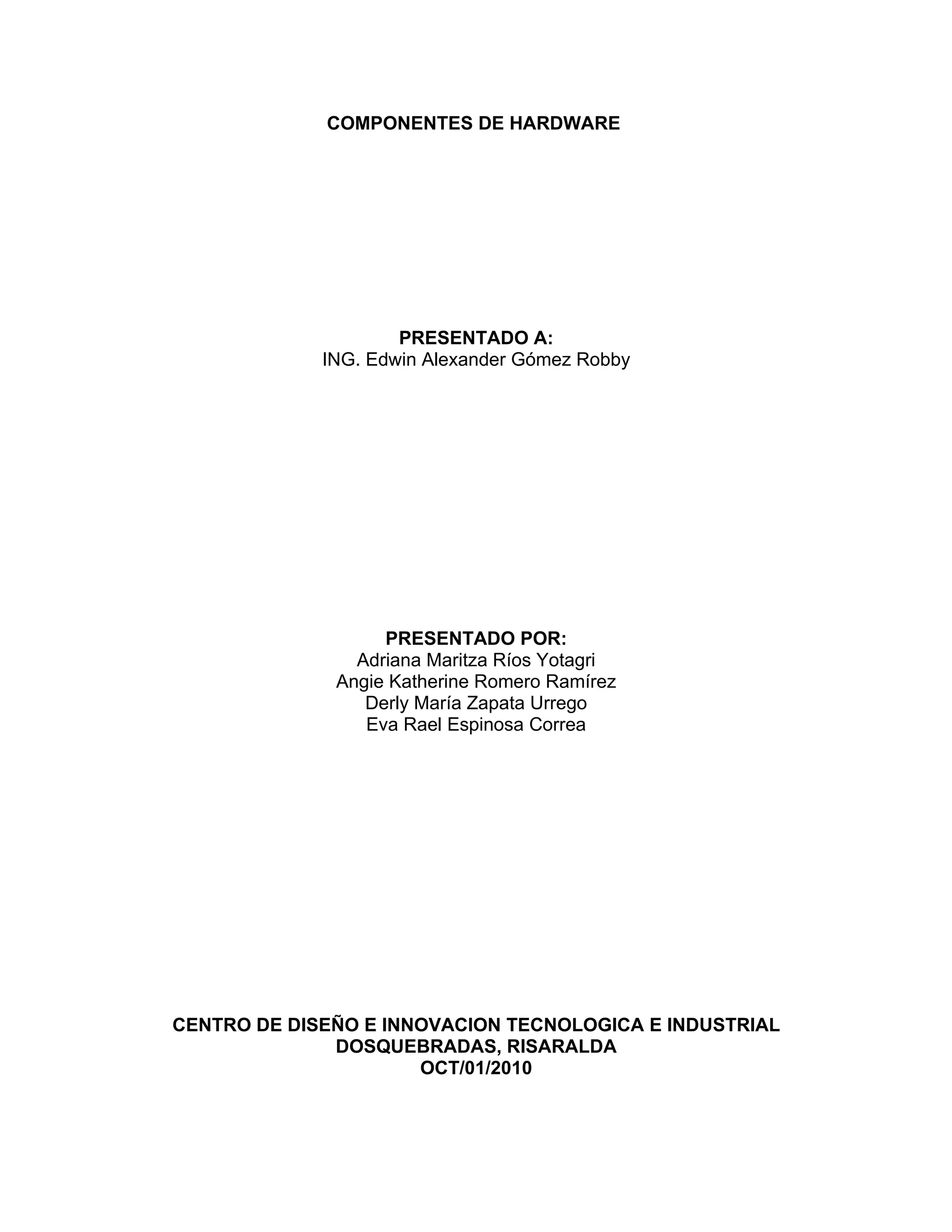

1. COMPONENTES DE HARDWARE
PRESENTADO A:
ING. Edwin Alexander Gómez Robby
PRESENTADO POR:
Adriana Maritza Ríos Yotagri
Angie Katherine Romero Ramírez
Derly María Zapata Urrego
Eva Rael Espinosa Correa
CENTRO DE DISEÑO E INNOVACION TECNOLOGICA E INDUSTRIAL
DOSQUEBRADAS, RISARALDA
OCT/01/2010

2. CONTENIDO
IDENTIFICACION DE LOS COMPONENTES…………………………....3
CLASIFICACION DE LOS DISPOSITIOS…………………………………5
PASOS PARA ENSAMBLAR UN COMPUTADOR.................................6
PASOS PARA DESENSAMBLAR UN COMPUTADOR……………….15
ELEMENTOS PARA REALIZAR UN PRUEBA DE VIDEO………..…..32
HERRAMIENTAS BASICAS PARA ENSAMBLE Y DESEMSANBLE DE
COMPUTADORES…………………………………..………..…………...32
NORMAS DE SEGURIDAD…………………………………………….…32
COMPONENTES DE LA TARJETA INTEL……………………….….…33

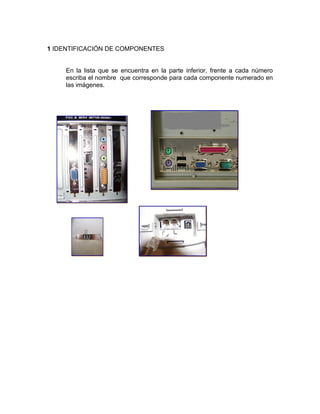

3. 1 IDENTIFICACIÓN DE COMPONENTES
En la lista que se encuentra en la parte inferior, frente a cada número
escriba el nombre que corresponde para cada componente numerado en
las imágenes.

4. 1 RATON 6 PUERTO USB
2 TECLADO 7 CONECTOR RJ45
3 PUERTO PARALELO 8 AUDIO
4 VGA 9 PUERTO DE RED
5 PUERTO SERIAL 10 FIREWIRE
1. Indique que dispositivo está asociado a cada conector externo de las
imágenes
1 MOUSE 6 MEMORIAS
2 TECLADO 7 CABLE DE RED
3 IMPRESORAS 8 MICROFONO, AURICULAR
4 MONITOR 9 RED
5 COM1-COM2 10 CAMARAS DIGITALES

5. 2. CLASIFICACION DE LOS COMPONENTES DE ACUERDO AL MANEJO
DE LA INFORMACION
Clasifique si el dispositivo es de entrada, salida o de ambos.
Mouse ENTRADA
Teclado ENTRADA
Micrófono ENTRADA
Monitor SALIDA
Impresora SALIDA
Parlantes SALIDA
3 ACTIVIDAD DE ENSAMBLE Y DESENSAMBLE DEL PC (Documento)
a. Establezca los pasos para ensamblar y desensamblar un
computador, aclarando cuales son los elementos que se necesitan
para hacer la prueba mínima de vídeo.(procedimiento)
b. Liste las herramientas necesarias para realizar el ensamble y
desensamble de un PC
c. Describa las normas de seguridad que se requieren para llevar a
cabo el ensamble y desensamble del PC.
d. Realice el ejercicio de identificación de componentes de tarjetas
madre INTEL y/o AMD

6. PASOS PARA ARMAR UN COMPUTADOR
En este manual se encontrarán los pasos requeridos para armar un computador
físicamente, los principales componentes se deben tener son:
1. Tarjeta madre (Board) 8. Memoria RAM
2. Fuente de poder 9. Cables IDE de unidades
3. Procesador con disipador (para 32 pines y 40 pines)
4. Ventilador para procesador
5. Disco duro
6. unidad de CD
7. Unidad de diskette 3 ½

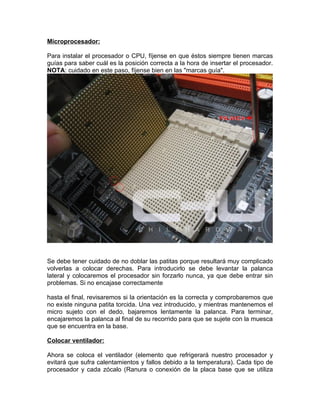

7. Microprocesador:
Para instalar el procesador o CPU, fíjense en que éstos siempre tienen marcas
guías para saber cuál es la posición correcta a la hora de insertar el procesador.
NOTA: cuidado en este paso, fíjense bien en las "marcas guía".
Se debe tener cuidado de no doblar las patitas porque resultará muy complicado
volverlas a colocar derechas. Para introducirlo se debe levantar la palanca
lateral y colocaremos el procesador sin forzarlo nunca, ya que debe entrar sin
problemas. Si no encajase correctamente
hasta el final, revisaremos si la orientación es la correcta y comprobaremos que
no existe ninguna patita torcida. Una vez introducido, y mientras mantenemos el
micro sujeto con el dedo, bajaremos lentamente la palanca. Para terminar,
encajaremos la palanca al final de su recorrido para que se sujete con la muesca
que se encuentra en la base.
Colocar ventilador:
Ahora se coloca el ventilador (elemento que refrigerará nuestro procesador y
evitará que sufra calentamientos y fallos debido a la temperatura). Cada tipo de
procesador y cada zócalo (Ranura o conexión de la placa base que se utiliza

8. para instalar el procesador) cuentan con un ventilador especialmente diseñado
para ellos. Pero para que el ventilador pueda cumplir su función, es necesario
conectarlo a la corriente, con lo que hemos de localizar un pequeño conector
con dos pines que se halla en la placa base en el conector indicado como CPU
FAN.
Y aunque la mayor parte de los ventiladores vendidos hoy día utilizan el conector
de la placa base para tomar la alimentación, podemos encontrarnos con algún
modelo que utilice directamente los conectores de la fuente, como los
empleados para el disco duro o el CD-ROM.
Instalar memoria RAM:
Ya que esta listo el procesador con su disipador, instalaremos las memorias.
Debemos ver que las memorias tienen "marcas guías" como los procesadores,
pero en este caso son unas muescas en la memoria que hacen que solo puedan
conectarse de un modo, si la memoria no entra fácilmente, revisen si esta en la
posición correcta. En la placa base en particular se dispone de 3 ranuras, pero
en otras pueden ser de 4. La colocaremos en la primera ranura. Se coloca el
módulo y luego pasaremos a hacer presión hasta que las palancas de los
extremos (de color blanco como se ve en la foto) tomen desde las muescas a la
memoria.

9. Cables IDE de unidades:
Otros componentes que podemos también insertar en este momento son los 3
cables IDE de las unidades. Recordamos que en este caso son uno para la
disquetera (floppy), uno para el disco rígido (IDE 0) y otro para la lectora CD-
ROM (IDE 1). También se pueden conectar el disco rígido y la lectora de CD
juntos, configurando el disco como maestro (master) y la lectora como esclavo
(Slave). Es preferible hacerlo por separado y los dos como maestros para que
funcionen con mayor libertad ya que transportan distintos datos. Para saber la
orientación de los cables, veremos que un cable de los extremos es de color rojo
y corresponde al pin N° 1. Buscaremos en la placa la posición 1 (indicada en la
misma, sino en el manual) y conectaremos el cable. En muchos cables y placas
actuales es difícil equivocarse, ya que el conector tiene una muesca en el centro
de modo que se podrá conectar solo de una manera.
Placa Base:
Ya tenemos la placa con todos los componentes instalados en la misma. Ahora
procederemos a colocarla en el gabinete. Es muy importante ahora fijarnos en la
posición final que tendrá y que permita tener a la vista los conectores externos
(puertos serie, paralelo, USB, etc.). Junto al gabinete se nos suministrará una
serie de tornillos y enganches o de plástico necesarios para montar la placa

10. base en la placa, y, como esta es de metal, los enganches de plásticos
mantendrán la placa base aislada de la placa de metal. Colocaremos primero los
enganches en los orificios de la placa que han de coincidir con los que tiene la
placa base. Una vez puestos todos, procederemos a colocar la placa base
encima haciendo coincidir los orificios de los enganches con los suyos, ponemos
los tornillos y atornillamos.
Antes de continuar, es muy importante comprobar que los jumper’s (puentes) de
la placa base corresponden con la configuración de los componentes. Para ello
consultaremos el manual que viene con la placa base. En las placas actuales
vienen configuraciones que no hacen necesario cambiarlas, ya que auto-
detectan las velocidades de la CPU, etc., sólo hace falta cambiarlas en el caso
que se quiera forzar la velocidad, etc.
Jumper Tornillos y soportes de
plástico
Para encender y apagar el equipo, necesitaremos conectar el interruptor del
frontal de la caja. Además, conectaremos el botón del Reset y los leds del frontal
de la caja que nos muestran si el disco esta trabajando o la placa está en
marcha. Para ello, y gracias al manual, localizaremos los conectores que ofrecen
estas funciones y que generalmente suelen encontrarse en el lateral inferior
derecho de la placa.

11. Enchufar fuente de alimentación:
Otro cable importantísimo es el que va de la fuente de alimentación del gabinete
a la placa base para suministrarle energía a la misma. En las placas AT los
conectores son dos que están uno junto al otro y en las ATX es único. Cuando
se trata de conectores AT, deben disponerse de forma que los cuatro cables
negros (2 de cada conector), que son las tierras, queden en el centro. El
conector ATX suele tener formas rectangulares y trapezoidales alternadas en
algunos de los pines de tal forma que sea imposible equivocarse a la hora de
conectarlo.
AT ATX Forma de conectar con
AT

12. Unidad de CD-ROM:
Esta unidad la colocaremos en algún lugar escogido del gabinete, luego de estar
puesta procederemos a conectar los cables correspondientes, básicamente
tenemos el que va al conector IDE (40 pines) de la placa base y el que viene de
la fuente de alimentación. Hay que tener cuidado con el cable IDE que, aunque
no ha de haber problema a equivocarse ya que tiene una muesca en el centro,
siempre nos podemos orientar con el cable rojo que deberá ir al lado en donde
se indica el pin 1. El cable de la fuente de alimentación no debe presentar
problemas ya que este solo se puede conectar de una sola forma.

13. Unidad de diskette:
La unidad de disco de 3 ½ se conecta de una manera similar como se indicó en
el paso anterior, básicamente consta de conectar el cable IDE (32 pines) y el
cable que viene de la fuente de alimentación, que en este caso es mas pequeño
y los cables son un poco mas delgados, este conector solo se puede conectar
de una manera por lo que es difícil equivocarse permitiendo que no se dañe la
unidad. En el caso del cable IDE este tiene una marca y la disquetera tiene otra
y deben coincidir, en caso que conecte el cable al revés la luz de la disquetera
estará permanentemente encendida, la solución es tan simple como volver el
cable a la posición correcta.
Disco duro:

14. Para el disco duro el procedimiento es el mismo, el conector IDE normalmente
tiene una muesca, lo que hace que también tenga una sola posición. Al igual que
el conector de poder solo entra en una posición, pero para que estén seguros, el
cable rojo del conector de poder siempre queda junto con la marca en el
conector IDE (por lo general, la línea de color rojo).
NOTA: Otra cosa importante, NO OLVIDEN que todas las unidades IDE tienen
un selector con las opciones "master", "slave" y "cable select", eso se usa
cuando tenemos 2 dispositivos conectados al mismo cable IDE, uno debe estar
en "master" y el otro en "slave".
Después de esto solo queda cerrar el gabinete, atornillar y colocar la pantalla, el
Mouse y el teclado, tomen el cable del teclado y conéctenlo en el orificio que

15. concuerde (color morado por lo general, sino tiene un dibujito). Este
generalmente es redondo. Hay dos tipos de conexión de teclado, pero también
venden unos adaptadores que salvan la vida en caso de que se haya comprado
el incorrecto. El ratón también se debe conectar en el orificio correspondiente en
la parte de atrás de la torre (color verde, sino trae un dibujito). Hay dos tipos de
conectores de ratón, serial que es trapezoidal, y PS2 que es redondo. Se debe
escoger el que concuerde con la entrada de la tarjeta madre.
PASOS PARA DESARMAR UN COMPUTADOR
El paso 1 Desconectar
Lo primero que debes hacer, es desconectar todos los cables que está
enchufado a la computadora. Esto incluye los siguientes cables:
• Potencia
• USB
• Firewire
• Mouse
• Teclado
• Internet
• Ethernet
• Módem
• AM Antena FM
• Televisión por cable
Así que más o menos solo desconecte todos los cables de su ordenador.
Paso 2 Shell externo / Caja

16. Ahora que su equipo está totalmente desconectado, lleva su PC a un
espacio de trabajo limpio, de preferencia una alfombra
En primer lugar, afloje los cuatro tornillos en la parte posterior del equipo. En
casos más equipo, habrá botones de gran tamaño que se puede aflojar a mano
o con un destornillador en la parte posterior derecha de la computadora. El lado
izquierdo tiene tornillos pequeños, porque en ese lado no se puede acceder
tanto en el interior.
Una vez que los tornillos se quitan, puede quitar los paneles laterales. En la
mayoría de los ordenadores, simplemente deslice. Comience con el panel
lateral izquierdo (el lado que una vez tuvo los mandos), deslice hacia la parte
posterior del equipo. Ahora puede quitar el panel de la izquierda. Al igual que el
otro, que se deslice hacia la parte posterior del equipo.
Paso 3 Shell externo / caja (cont.)

17. En el último paso quité los dos paneles laterales.
Al igual que los paneles laterales, el panel superior de las diapositivas. También
como en los paneles laterales, la parte superior se desliza hacia la parte
posterior del equipo. Los clips del panel frontal a la estructura de metal con
cuatro pestañas, por lo que debe presionar y deslice el panel hacia delante.
Paso 4 Del Sistema de Ventilación

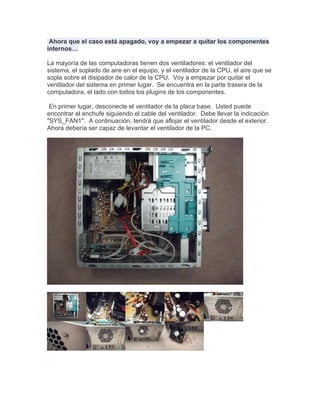

18. Ahora que el caso está apagado, voy a empezar a quitar los componentes
internos…
La mayoría de las computadoras tienen dos ventiladores: el ventilador del
sistema, el soplado de aire en el equipo, y el ventilador de la CPU, el aire que se
sopla sobre el disipador de calor de la CPU. Voy a empezar por quitar el
ventilador del sistema en primer lugar. Se encuentra en la parte trasera de la
computadora, el lado con todos los plugins de los componentes.
En primer lugar, desconecte el ventilador de la placa base. Usted puede
encontrar el enchufe siguiendo el cable del ventilador. Debe llevar la indicación
"SYS_FAN1". A continuación, tendrá que aflojar el ventilador desde el exterior.
Ahora debería ser capaz de levantar el ventilador de la PC.

19. El paso 5 del ventilador del procesador
Ahora que el ventilador del sistema está fuera, nos puede quitar el
ventilador de la CPU.
El ventilador de la CPU se encuentra en la parte superior del disipador de calor
de la CPU, que es un gran trozo de metal con aletas en la parte superior. Los
tapones de ventilador de la CPU en la placa base en un lugar extraño, que es de
difícil acceso. Sin embargo, sólo tienes que seguir los cables y es muy fácil si lo
considera. Es llamado "CPU FAN1". Para quitar el ventilador del disipador de
calor, quite los cuatro tornillos que sujetan en su lugar.

20. El paso 6 Fuente de alimentación
La fuente de alimentación gestiona toda la potencia de la máquina.
La fuente de alimentación es una caja de metal de grandes dimensiones
ubicado en la parte superior trasera de la computadora. A veces vienen con un
interruptor on / off que es accesible de la parte posterior del equipo. El cable de
alimentación principal también se conecta a la parte posterior de la fuente de
alimentación.
La fuente de alimentación suministra energía a todos los componentes en una
computadora, por lo tanto, tiene la mayoría de los cables de cada otro
componente en el equipo. Lo primero que voy a hacer es desconectar todos los
cables procedentes de la fuente de alimentación. La siguiente lista es todo lo
que tuve que desconectar:
• Placa base (conector muy grande / del enchufe)
• CD / DVD [s] de potencia
• Interno del disco duro
• Unidad de disco duro portátil de potencia de la ranura
Una vez que todo esté desenchufado, desatornillar los cuatro tornillos que
sujetan la fuente de alimentación en su lugar, en la parte posterior del equipo. A
continuación, pulse el suministro de energía desde el exterior, luego la saca.
El paso 7 de CD / DVD Drive [s]

21. La unidad de CD / DVD es uno de los componentes más fáciles de eliminar. En
primer lugar, desconecte la cinta de la parte posterior de la unidad. Una vez que
se haya completado, tire de la lengüeta de fijación de la unidad en su lugar,
luego empuje hacia fuera desde el interior.
Si no tienes una segunda unidad, debe ser una pieza plana de metal que cubre
la ranura de la unidad. Siga las instrucciones de inscripción para quitarlo.
El paso 8 lectores de tarjetas

22. La mayoría de los nuevos ordenadores han construido en los lectores de
tarjetas, pero las computadoras viejas casi nunca las tienen.
Al igual que todos los otros componentes, desconecte el cable de primera. En
mi equipo, sólo hay un tornillo que sujeta el lector de tarjetas en su lugar. Su
equipo puede tener más, por lo que sólo desenroscar a todos! Después de eso,
el lector de tarjetas debe ser removible.
La mayoría de lectores de tarjetas tienen una cubierta protectora de plástico en
la parte que se puede ver en el equipo externo, que puede ser eliminado
mediante el levantamiento de las etiquetas en la parte superior e inferior.
Consulte las fotos.
El paso 9 de disco duro y disco duro portátil de ranura

23. He incluido dos componentes juntos en un solo paso, porque a fin de
eliminar el disco duro, debe quitar la ranura de disco duro portátil en
primer lugar.
En primer lugar, de a conectar el conector en la parte posterior de la ranura, y
desconecte el otro extremo de la placa base. También desconecte el cable
SATA de la placa base y el disco duro. La ranura para disco duro portátil se
asegura la misma manera que la unidad de CD / DVD, con una ficha. Tirar de la
lengüeta, a continuación, deslice la ranura hacia fuera.
Para quitar el disco duro desde el lado de la ranura, destornillar los cuatro
tornillos que sujetan en su lugar. Usted debe tener mucho cuidado de no dejar
caer el disco duro, ya que es muy delicado
Paso 10 tarjetas de expansión

24. Las tarjetas de expansión son como pequeñas mejoras en el equipo.
Las tarjetas de expansión dar una computadora nuevas funciones, una vez
instalado. Diferentes ejemplos son:
• Bluetooth
• Internet sin hilos
• Ethernet
• TV
Diferentes equipos vienen de acciones con diferentes tarjetas. Mi equipo vino
de stocks con una tarjeta de TV y Ethernet. Si sólo tiene uno, quitar eso. Si
tiene dos, quite los dos!
Debe haber un solo tornillo en la parte superior de cada ranura de expansión, ya
sea ocupado o vacío. Quite los tornillos de las ranuras para tarjetas ocupados.
Una vez que los tornillos se quitan, debe ser capaz de eliminar las tarjetas
tirando con cuidado hacia arriba. Algunas tarjetas de expansión tienen cables
que van a otras partes de la computadora, por ejemplo, mi tarjeta de TV está
conectado al centro de la conectividad en el frente de mi computadora. Usted
tiene que desconectar todos los cables conectados a una tarjeta de expansión.
Paso 11 Centro de Conectividad Cables

25. La mayoría de los nuevos equipos tienen un centro de conectividad en la
parte delantera del equipo.
El centro de conectividad es el área en la parte frontal del equipo en el que hay
muchas secciones de entrada, como USB, FireWire, micrófono, auriculares,
vídeo, etc. No voy a quitar el centro de conectividad todo en este paso, pero voy
a desconectar todos los cables procedentes de la misma.
Hacer eso (desconectar todos los cables), a continuación, desenchufe los
cables que van desde el botón de encendido, piloto de disco duro, y la luz de
alimentación.
Paso 12 de RAM (Random Access Memory)

26. RAM permite la transferencia casi instantánea de información hacia y
desde la CPU.
Así que más o menos, cuanta más memoria RAM tenga, más rápido se ejecuta
el equipo. La mayoría de los equipos tienen 4 ranuras de memoria RAM, y dos
chips de RAM. Mi equipo viene con dos acciones, pero el suyo puede tener más
o menos. Para quitar la memoria RAM, empuje hacia abajo en los dos lengüetas
que sostienen la memoria RAM en su lugar, que se encuentran en ambos
extremos de la memoria RAM. Por favor, vea las fotos.
Paso 13 Botón de encendido y LED de encendido + HDD LED

27. El botón de encendido, indicador de encendido y el LED del disco duro
están todos dentro de un plástico "chasis".
Hay una tira de alambre plastificado explotación de los cables / cables para el
centro de conectividad frontal y botón de encendido / LED. Cortarlo.
Para quitar el chasis, presione sobre las etiquetas que se encuentran en el lado
del chasis. Consulte las fotos para ver las etiquetas. Una vez que las etiquetas
están siendo presionadas, tire del conjunto chasis de la computadora.
Para quitar el LED del "chasis", empujan desde la parte frontal con un
destornillador. Para quitar el botón, usted tendrá que empujar desde el fondo, el
lado con los cables. Para mayor claridad, ver las imágenes.
No todos los equipos pueden estar constituidos como esta, por lo que el equipo
probablemente será diferente. Sólo tiene que usar el sentido común para
encontrar una manera…

28. Paso 14 Centro de Conectividad
No todos los equipos tiene un centro de conectividad, pero los más
nuevos.
Como dije en el paso 11, "El centro de conectividad es el área en la parte frontal
del equipo donde hay muchas secciones de entrada, como USB, FireWire,
micrófono, auriculares, vídeo, etc." Pero esta vez, voy a quitar todo el
componente, no sólo desconectar los cables cables!
Lo primero, desenroscar el tornillo que lo sostenga en su lugar. Podría haber
una cantidad diferente de tornillos, en lugares diferentes en su equipo, pero sólo
desenroscar a todos! Uno de los tornillos [s] se eliminan, todo el componente
debe deslizarse en el interior de la computadora, que luego se puede quitar.
Al igual que cualquier otra medida, se refieren a los cuadros si usted está
confundido

29. Paso 15 Placa
La placa base está bien, la madre de la computadora. Es lo que vincula a
todos los componentes en el equipo junto.
La placa base cuenta con siete tornillos que sujetan al marco, que se indican
con grandes círculos blancos alrededor de ellos. Retire los siete, a continuación,
levante la placa base fuera del marco.
Paso 16 ¡Ya está!
Una visión general de todos los componentes de salir de una
computadora.
Caso clínico:
• Metal Panel derecho
• Metal panel izquierdo
• Panel frontal de plástico
• El panel superior de plástico

30. • De metal y marco de plástico
Hardware:
• Unidad de disco duro
• Unidad de CD / DVD
• Fuente de alimentación
• Lector de tarjetas
• Tarjetas de expansión
• Chips de memoria RAM
• Centro de Conectividad
Cables cables:
• Cable SATA (disco duro a la placa base)
• Portable HDD Dock y cables (de alimentación y de datos de disco duro
portátil de madre)
• Alambre de accesorios (lector de tarjetas conectado a la placa base)
• Unidad de cinta (unidad de CD / DVD a la placa base)
Varios:
• 33 Tornillos
• Unidad de tapa de la ranura
• 2 Ranura para tarjeta de expansión Cubiertas
• Piezas de plástico
• El ventilador del sistema
• Ventilador de la CPU pequeños
• Portable HDD Ranura

31. ELEMENTOS PARA REALIZAR UNA PRUEBA DE VIDEO

32. Se necesita de un monitor conectado a la CPU y que este posea una memoria
en buen estado y de inmediato se obtendrá lo que deseamos.
HERRAMIENTAS BASICAS
Destornillador mediano Phillips (cabeza en cruz).
Destornillador mediano normal (cabeza plana).
En ocasiones se necesitan estos destornilladores más pequeños.
Alicates.
Pulsera antiestática.
Mesa aislante.
NORMAS PARA EL ENSAMBLE Y EL
DESENSAMBLE DEL PC
-Utilizar la manilla antiestática
-Hacer un diagnostico del equipo
-Tener a mano los manuales del fabricante
-Verificar voltajes de la fuente de poder
-No manipular las tarjetas electrónicas de los contactos (pines)
-Despejar el área de trabajo
-Antes de conectar el cable de poder asegurémonos que todos los cables estén
bien puestos.
-La computadora debe de estar en un lugar fresco y con el mueble ideal para él.
-La corriente eléctrica debe ser confiable y estática.
-La CPU no debe de estar en el piso sino en el mueble donde tiene el resto del
equipo.
-Cada equipo de cómputo debe estar conectado a un regulador.
-No debe dejar discos dentro de las unidades de almacenamiento.
-No debe desconectarse ningún dispositivo sino ha sido apagada la CPU.
COMPONENTES DE LA TARJETA INTEL

33. 1 Batería 11 puerto serie
2 BIOS 12 Ranuras AGP
3 bocina 13 Ranuras AMR
4 chipset 14 Ranuras PCI
5 Conector RJ45 15 Slot para microprocesador
6 Conector de voltaje 16 Socket DIMM
7 Conector IDE 17 Sonido creative labs.
8 Conector CD-ROM 18 Teclado y Mouse
9 ICH Intel 82801AA 19 USB panel posterior
10 Puerto paralelo
COMPONENTES DE LA TARJETA AMD
AMD Athlon / Athlon
Soporta 600MHz hasta XP 2000+ Y más
Chipset vía KT333
Factor de forma ATX
Memoria 3 socket DIMM DDR PC266 hasta 3 GB
Incluye audio
Controlador LAN Ethernet LPC
Slot PCI 5
Slot AGP 4x 1
Soporte para CNR
Fuzzy Logic 3
Live Driver
