1. LA COMUNICACIÓN DE
IDEAS
Esta presentación se ha realizado por Virgilio Marco. Profesor
de Apoyo al Área Práctica del IES Tiempos Modernos de
Zaragoza.
vmar@iestiemposmodernos.com
www.iestiemposmodernos.com

2. LA COMUNICACIÓN DE IDEAS
 Cómo comunicar las ideas.
 Los documentos.
 Soportes e instrumentos de dibujo.
 Bocetos y croquis.
 El dibujo en perspectiva.

3. Cómo comunicar las ideas
 Diferentes formas de comunicar ideas:
Con la voz:frases cortas y precisas al nivel
del auditorio y reforzadas con movimientos.
Con audiovisuales: el ordenador y el
cañón de proyección, el vídeo, ....
Con maquetas: muestran muy bien la
forma y el funcionamiento de los productos.
Con dibujos: reforzados con textos, colores,
recortes, programas de dibujo, ...
Mediante textos: usando el lenguaje con
precisión y claridad y en el soporte adecuado.
Al índice

4. Los documentos.
 Documentos necesarios en el proyecto.
La memoria técnica: describe todo el
proyecto y consta de: propuesta, soluciones
posibles, proceso de trabajo, funcionamiento,
uso, materiales, ...
Los planos: son los dibujos precisos
para diseñar y construir el proyecto.
El presupuesto:recoge detallados todos
los costes que se calcula va a suponer el
proyecto.
Al índice

5. Soportes e instrumentos de
dibujo.
 El papel para dibujo técnico.
Siempre es mate. Según el dibujo a hacer se
usan diferentes papeles.
• Para bocetos se puede reutilizar papel usado.
• Para dibujos a tinta se usa papel vegetal.
Al índice

6. Soportes e instrumentos de
dibujo. Los útiles e instrumentos de dibujo
Compás.Para trazar arcos y
circunferencias
Gomas de borrar.Para eliminar trazos equivocados.
Rotuladores. Para marcar las líneas principales del dibujo ya
terminado.
Lápices de colores. Se usan para resolver algún
aspecto especial del dibujo
El portaminas.Con un mismo portaminas se pueden usar minas de
diferente dureza y color.
Los lápices. De mayor o menor dureza según vayamos a
hacer un trazo fino o grueso.
Al índice

7. Soportes e instrumentos de
dibujo. Las plantillas y las reglas
Transportador de ángulos. Para medir y dibujar
ángulos. Suele ser un semicírculo de plástico transparente, graduado en
su contorno.
Cartabón. Forma de triángulo rectángulo con un
ángulo de 90º (lógicamente), otro de 30º y otro de 60º
Escuadra.Forma de triángulo rectángulo isósceles.
Tiene un ángulo de 90º y dos de 45º.
La regla graduada. Para medir longitudes y
trazar rectas. Suele ser de plástico ir graduada en mm por
uno de sus bordes en el que tiene un bisel
Al índice

8. Bocetos y croquis. El boceto
 Es el primer dibujo que hacemos de un
objeto.
 Se hace a mano alzada.
 Muestra la forma y las partes principales.
 Se hace con rapidez, pero ...
• Debe guardar proporción con el objeto real.
• Debe ser claro.
• Debe ser limpio
Al índice

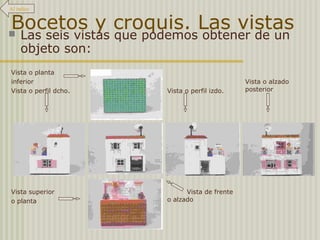

9. Bocetos y croquis. Las vistas Las seis vistas que podemos obtener de un
objeto son:
Vista o planta
inferior
Vista o perfil dcho. Vista o perfil izdo.
Vista o alzado
posterior
Vista superior
o planta
Vista de frente
o alzado
Al índice

10. Bocetos y croquis. El croquis
 Es el dibujo que hacemos de un objeto
antes de realizar el definitivo.
• Se hace a mano alzada pero proporcionado.
• Indica las medidas mediante cotas.
• Muestra la forma y las partes principales y
también los detalles.
• Se dibujan las vistas que sean necesarias.
Al índice

11. El dibujo en perspectiva.
 El dibujo en
perspectiva pretende
representar en un
plano con sólo dos
dimensiones, largo y
ancho, objetos con
volumen que, por lo
tanto, tienen tres
dimensiones, largo,
ancho y alto.
Al índice

12. El dibujo en perspectiva.
Perspectiva caballera
 La perspectiva caballera usa
tres ejes.
 Uno vertical y otro horizontal
que son perpendiculares
entre si.
 El tercero, que es el de
profundidad, forma 45º con
los otros dos.
 Las medidas sobre los ejes
vertical y horizontal son las
mismas que las de las vistas.
 Las del eje de profundidad
se reducen a 1/2 o a 2/3.
Al índice

13. El dibujo en perspectiva.
Perspectiva isométrica
 La perspectiva isométrica
usa tres ejes.
 Uno vertical, otro horizontal
y el tercero, que es el de
profundidad.
 Los ejes forman entre si
120º.
 Las medidas sobre los ejes
vertical, horizontal y de
profundidad son las mismas
que las de las vistas.
Al índice
