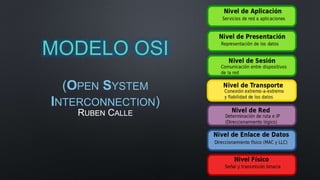

MODELO OSI
(OPEN SYSTEM
INTERCONNECTION)
RUBEN CALLE
¿QUE ES OSI?
DEFINIDO POR SUS SIGLAS EN INGLES (OPEN SYSTEM
INTERCONNECTION), O MODELO DE INTERCONEXIÓN DE SISTEMAS
ABIERTOS, ES EL ES MODELO BASE CREADO POR LA ISO PARA
DEFINIR LA ARQUITECTURA EN LA INTERCONEXIÓN DE SISTEMAS
COMUNICACIONALES, CREADO EN 1980.
¿PARA QUE SE CREO EL MODELO OSI?
• SE CREÓ COMO UNA SOLUCIÓN AL CONFLICTO DE
INCOMPATIBILIDAD QUE GENERABAN LOS
DISTINTOS FABRICANTES, ESTOS CREABAN
HARDWARE Y REDES SIN USAR UN ESTÁNDAR
DEFINIDO.
• ESTO QUIERE DECIR QUE LOS EQUIPOS NO
LOGRABAN MANTENER UNA COMUNICACIÓN, SE
PODRÍA DECIR QUE NO HABLABAN EL MISMO
IDIOMA.
¿QUIÉN CREO EL MODELO OSI?
• EL MODELO OSI FUE CREADO Y ADOPTADO POR LA ISO
(ORGANIZACIÓN INTERNACIONAL DE NORMALIZACIÓN).
• ES EL ORGANISMO ENCARGADO DE PROMOVER EL DESARROLLO
DE NORMAS INTERNACIONALES DE FABRICACIÓN.
• SU FUNCIÓN PRINCIPAL ES LA DE BUSCAR LA ESTANDARIZACIÓN
DE NORMAS DE PRODUCTOS Y SEGURIDAD PARA LAS EMPRESAS
U ORGANIZACIONES (PÚBLICAS O PRIVADAS) A NIVEL
INTERNACIONAL.

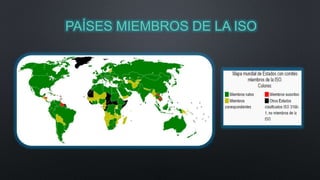

PAÍSES MIEMBROS DE LA ISO
LAS 7 CAPAS DEL MODELO OSI
• PERMITEN FRACCIONAR EL
DESARROLLO DEL PROTOCOLO.
• LAS CAPAS FACILITAN EL
ENTENDIMIENTO DEL FUNCIONAMIENTO
GLOBAL DE UN PROTOCOLO.
• FACILITAN LA COMPATIBILIDAD, TANTO
DE SOFTWARE COMO HARDWARE DE
LOS DISTINTOS ORDENADORES
CONECTADOS.
• LA ARQUITECTURA O ESTRUCTURAS DE
CAPAS SON FLEXIBLES A LA HORA DE
MODIFICARLAS.
La jerarquía de
las capas es
ascendente.

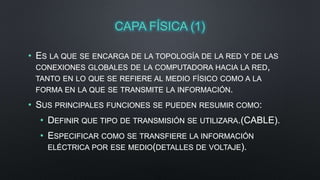

CAPA FÍSICA (1)
• ES LA QUE SE ENCARGA DE LA TOPOLOGÍA DE LA RED Y DE LAS
CONEXIONES GLOBALES DE LA COMPUTADORA HACIA LA RED,
TANTO EN LO QUE SE REFIERE AL MEDIO FÍSICO COMO A LA
FORMA EN LA QUE SE TRANSMITE LA INFORMACIÓN.
• SUS PRINCIPALES FUNCIONES SE PUEDEN RESUMIR COMO:
• DEFINIR QUE TIPO DE TRANSMISIÓN SE UTILIZARA.(CABLE).
• ESPECIFICAR COMO SE TRANSFIERE LA INFORMACIÓN
ELÉCTRICA POR ESE MEDIO(DETALLES DE VOLTAJE).
PROTOCOLOS DE CAPA FÍSICA
• CABLE COAXIAL O UTP CATEGORÍA 5
• CABLE COAXIAL O UTP CATEGORÍA
5E
• CABLE COAXIAL O UTP CATEGORÍA 6
• CABLE COAXIAL O UTP CATEGORÍA 6ª
• CABLE DE FIBRA ÓPTICA
• CABLE DE PAR TRENZADO
• MICROONDAS
• RADIO
• RS-232
En resumen esta capa se encarga de transformar un paquete de
información binaria en una sucesión de impulsos adecuados al medio
físico utilizado en la transmisión. Estos impulsos pueden ser
eléctricos (transmisión por cable), electromagnéticos (transmisión
Wireless) o luminosos (transmisón óptica).
Cuando actúa en modo recepción el trabajo es inverso, se encarga
de transformar estos impulsos en paquetes de datos binarios que
serán entregados a la capa de enlace.

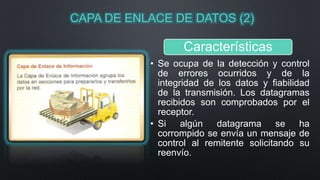

CAPA DE ENLACE DE DATOS (2)
Características
• Se ocupa de la detección y control
de errores ocurridos y de la
integridad de los datos y fiabilidad
de la transmisión. Los datagramas
recibidos son comprobados por el
receptor.
• Si algún datagrama se ha
corrompido se envía un mensaje de
control al remitente solicitando su
reenvío.

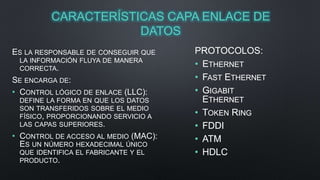

CARACTERÍSTICAS CAPA ENLACE DE
DATOS
ES LA RESPONSABLE DE CONSEGUIR QUE
LA INFORMACIÓN FLUYA DE MANERA
CORRECTA.
SE ENCARGA DE:
• CONTROL LÓGICO DE ENLACE (LLC):
DEFINE LA FORMA EN QUE LOS DATOS
SON TRANSFERIDOS SOBRE EL MEDIO
FÍSICO, PROPORCIONANDO SERVICIO A
LAS CAPAS SUPERIORES.
• CONTROL DE ACCESO AL MEDIO (MAC):
ES UN NÚMERO HEXADECIMAL ÚNICO
QUE IDENTIFICA EL FABRICANTE Y EL
PRODUCTO.
PROTOCOLOS:
• ETHERNET
• FAST ETHERNET
• GIGABIT
ETHERNET
• TOKEN RING
• FDDI
• ATM
• HDLC

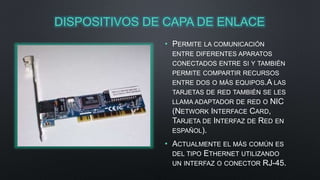

DISPOSITIVOS DE CAPA DE ENLACE
• PERMITE LA COMUNICACIÓN
ENTRE DIFERENTES APARATOS
CONECTADOS ENTRE SI Y TAMBIÉN
PERMITE COMPARTIR RECURSOS
ENTRE DOS O MÁS EQUIPOS.A LAS
TARJETAS DE RED TAMBIÉN SE LES
LLAMA ADAPTADOR DE RED O NIC
(NETWORK INTERFACE CARD,
TARJETA DE INTERFAZ DE RED EN
ESPAÑOL).
• ACTUALMENTE EL MÁS COMÚN ES
DEL TIPO ETHERNET UTILIZANDO
UN INTERFAZ O CONECTOR RJ-45.
CAPA DE RED (3)
• ESTA CAPA SE OCUPA DE LA TRANSMISIÓN DE LOS
PAQUETES Y DE ENCAMINAR CADA UNO EN LA DIRECCIÓN
ADECUADA.
• NO SE OCUPA PARA NADA DE LOS ERRORES O PÉRDIDAS
DE PAQUETES.
• DEFINE LA ESTRUCTURA DE DIRECCIONES Y RUTAS DE
INTERNET.
• A ESTE NIVEL SE UTILIZAN DOS TIPOS DE PAQUETES:
• ENRUTABLES: VIAJAN CON LOS PAQUETES
(IP, IPX, APPLETALK)
• ENRUTAMIENTO: PERMITEN SELECCIONAR LAS
RUTAS (RIP, IGRP, EIGRP, OSPF, BGP).

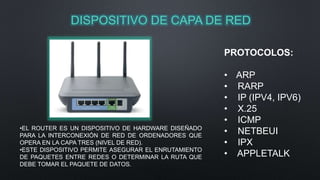

DISPOSITIVO DE CAPA DE RED
PROTOCOLOS:
• ARP
• RARP
• IP (IPV4, IPV6)
• X.25
• ICMP
• NETBEUI
• IPX
• APPLETALK
•EL ROUTER ES UN DISPOSITIVO DE HARDWARE DISEÑADO
PARA LA INTERCONEXIÓN DE RED DE ORDENADORES QUE
OPERA EN LA CAPA TRES (NIVEL DE RED).
•ESTE DISPOSITIVO PERMITE ASEGURAR EL ENRUTAMIENTO
DE PAQUETES ENTRE REDES O DETERMINAR LA RUTA QUE
DEBE TOMAR EL PAQUETE DE DATOS.
CAPA DE TRANSPORTE (4)
• ESTA CAPA SE OCUPA DE GARANTIZAR
LA FIABILIDAD DEL SERVICIO, DESCRIBE
LA CALIDAD Y NATURALEZA DEL ENVÍO
DE DATOS.
• LA PDU DE LA CAPA 4 SE LLAMA
SEGMENTO, DEPENDIENDO DE SI
CORRESPONDE A TCP O UDP.
• TCP ORIENTADO A CONEXIÓN Y UDP
SIN CONEXIÓN. TRABAJAN, POR LO
TANTO, CON PUERTOS LÓGICOS Y
JUNTO CON LA CAPA RED DAN FORMA A
LOS CONOCIDOS COMO SOCKETS
IP:PUERTO

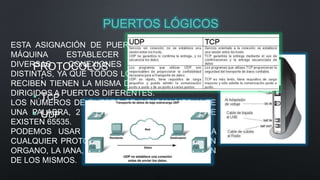

PUERTOS LÓGICOS
ESTA ASIGNACIÓN DE PUERTOS PERMITE A UNA
MÁQUINA ESTABLECER SIMULTÁNEAMENTE
DIVERSAS PROTOCOLOS
CONEXIONES CON MÁQUINAS
DISTINTAS, YA QUE TODOS LOS PAQUETES QUE SE
:
RECIBEN TIENEN LA MISMA DIRECCIÓN, PERO VAN
DIRIGIDOS • TCP
A PUERTOS DIFERENTES.
LOS NÚMEROS DE PUERTO SE INDICAN MEDIANTE
UNA PALABRA, • UDP
2 BYTES (16 BITS), POR LO QUE
EXISTEN 65535.
PODEMOS USAR CUALQUIERA DE ELLOS PARA
CUALQUIER PROTOCOLO, NO OBTANTE EXISTE UN
ORGANO, LA IANA, ENCARGADO DE LA ASIGNACIÓN
DE LOS MISMOS.
CAPA DE SESIÓN (5)
• ES LA ENCARGADA DE ASEGURAR QUE, DADA
UNA SESIÓN ESTABLECIDA ENTRE DOS
MÁQUINAS, LA COMUNICACIÓN SE PUEDA
EFECTUAR PARA LAS OPERACIONES DEFINIDAS
DE PRINCIPIO A FIN, REANUDÁNDOLAS EN CASO
DE INTERRUPCIÓN.
• EN MUCHOS CASOS, LOS SERVICIOS DE LA
CAPA DE SESIÓN SON PARCIALMENTE, O
INCLUSO, TOTALMENTE PRESCINDIBLES.
• EN CONCLUSIÓN ESTA CAPA ES LA QUE SE
ENCARGA DE MANTENER EL ENLACE ENTRE LOS
DOS COMPUTADORES QUE ESTÉN
TRASMITIENDO ARCHIVOS.

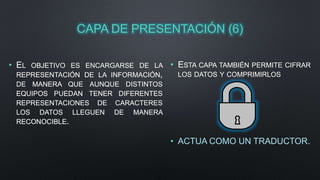

CAPA DE PRESENTACIÓN (6)
• EL OBJETIVO ES ENCARGARSE DE LA
REPRESENTACIÓN DE LA INFORMACIÓN,
DE MANERA QUE AUNQUE DISTINTOS
EQUIPOS PUEDAN TENER DIFERENTES
REPRESENTACIONES DE CARACTERES
LOS DATOS LLEGUEN DE MANERA
RECONOCIBLE.
• ESTA CAPA TAMBIÉN PERMITE CIFRAR
LOS DATOS Y COMPRIMIRLOS
• ACTUA COMO UN TRADUCTOR.

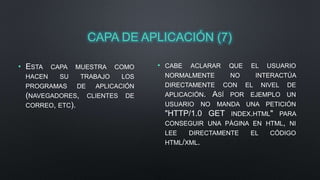

CAPA DE APLICACIÓN (7)
• ESTA CAPA MUESTRA COMO
HACEN SU TRABAJO LOS
PROGRAMAS DE APLICACIÓN
(NAVEGADORES, CLIENTES DE
CORREO, ETC).
• CABE ACLARAR QUE EL USUARIO
NORMALMENTE NO INTERACTÚA
DIRECTAMENTE CON EL NIVEL DE
APLICACIÓN. ASÍ POR EJEMPLO UN
USUARIO NO MANDA UNA PETICIÓN
"HTTP/1.0 GET INDEX.HTML" PARA
CONSEGUIR UNA PÁGINA EN HTML, NI
LEE DIRECTAMENTE EL CÓDIGO
HTML/XML.

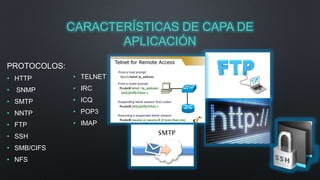

CARACTERÍSTICAS DE CAPA DE
APLICACIÓN
PROTOCOLOS:
• HTTP
• SNMP
• SMTP
• NNTP
• FTP
• SSH
• SMB/CIFS
• NFS
• TELNET
• IRC
• ICQ
• POP3
• IMAP
CABLEADO ESTRUCTURADO
¿ Que es el cableado
estructurado?
• Es el conjunto de elementos que
sirven para interconectar
equipos.
¿ Como funciona?
• Todos los dispositivos se
conectan a un nodo central, que
facilita su mantenimiento.

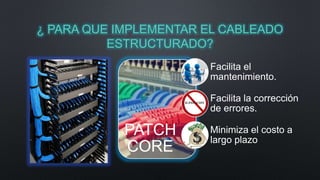

¿ PARA QUE IMPLEMENTAR EL CABLEADO
ESTRUCTURADO?
PATCH
CORE
Facilita el
mantenimiento.
Facilita la corrección
de errores.
Minimiza el costo a
largo plazo

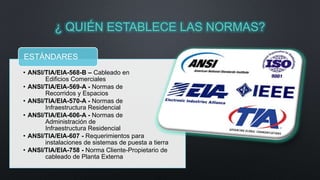

¿ QUIÉN ESTABLECE LAS NORMAS?
ESTÁNDARES
• ANSI/TIA/EIA-568-B – Cableado en
Edificios Comerciales
• ANSI/TIA/EIA-569-A - Normas de
Recorridos y Espacios
• ANSI/TIA/EIA-570-A - Normas de
Infraestructura Residencial
• ANSI/TIA/EIA-606-A - Normas de
Administración de
Infraestructura Residencial
• ANSI/TIA/EIA-607 - Requerimientos para
instalaciones de sistemas de puesta a tierra
• ANSI/TIA/EIA-758 - Norma Cliente-Propietario de
cableado de Planta Externa
GRACIAS POR SU
ATENCIÓN.
RUBEN CALLE
