Concreto armado

FACULTAD DE INGENIERÍA
ESCUELA DE INGENIRÍA CIVIL
2
ESCUELAACADEMICO PROFESIONAL DE INGENIERIACIVIL
TEMAA DESARROLLAR:
OBRAS DE CONCRETO ARMADO
NOMBRE DEL CURSO:
INGENIERIA DE LA CONSTRUCCION II
GRUPO:
01
NOMBRE DEL DOCENTE:
Ing. M.Sc VÍCTOR EDUARDO SAMAMÉ ZATTA
INTEGRANTES DEL GRUPO DE TRABAJO:
GARCIA LEVEAU, DAVID OSWALDO
LLONTOP RAMIREZ, MABELL ALLISON
CHAQUILA BURGA, LUISA
DELGADO VELA, ELIANA ABIGAIL
BECERRAFONSECA, GABRIEL DANIEL
ATTO VALLES, JIMY POOLL
DEL AGUILA PISCO, SHANNON HUMBERTO
FECHA:
22/11/2017

3
ÍNDICE
INTRODUCCIÓN: ...........................................................................................................................................................4
OBJETIVOS:.....................................................................................................................................................................5
MARCO TEÓRICO:.........................................................................................................................................................6
RESULTADOS: ................................................................................................................................................................7
OBRAS DE CONCRETO ARMADO ...............................................................................................................................7
COMPONENTES .............................................................................................................................................................7
VENTAJAS .......................................................................................................................................................................8
1. CIMIENTO REFORZADO......................................................................................................................................8
2. ZAPATAS ...............................................................................................................................................................9
3. VIGAS DE CIMENTACION ................................................................................................................................11
4. LOSAS DE CIMENTACION................................................................................................................................11
5. SOBRECIMIENTO REFORZADO ......................................................................................................................12
6. MUROS REFORZADOS.....................................................................................................................................15
7. COLUMNAS: ......................................................................................................................................................17
8. VIGAS:.................................................................................................................................................................20
9. LOSAS..................................................................................................................................................................21
10. LOSAS MACIZAS...........................................................................................................................................24
11. LOSAS ALIGERADAS CONVENCIONALES.................................................................................................26
12. LOSAS ALIGERADAS CON VIGUETAS PREFABRICADAS .......................................................................27
13. LOSAS NERVADAS .......................................................................................................................................28
14. ESCALERAS....................................................................................................................................................29
CONCLUSIONES:.........................................................................................................................................................35
LINKOGRAFÍA: ............................................................................................................................................................36

4
INTRODUCCIÓN:
El concreto armado en el Perú se comenzó a usar por los años 20 aproximadamente,
este material de construcción consta de la unión del concreto (cemento, arena y piedra)
más el acero de refuerzo. El concreto es una especie de maza pegante que tiene la
propiedad de endurecer con el tiempo y es muy resistente a la compresión, mientras
tanto el acero al tener la propiedad de resistir a la tracción y al ser corrugado, permite
que el concreto se le adhiera formando así la dupla perfecta en un sistema constructivo.
El concreto armado (sin dejar de lado la cimentación de toda estructura) es aquel que la
da rigidez y estabilidad a toda estructura. A lo largo de los años los ingenieros se han
visto obligados a modificar los estándares de resistencia de acuerdo a las zonas donde
se construye, es decir, ahora se tiene en consideración si una zona es sísmica o no,
como por ejemplo, la isla de Japón al estar ubicada sobre 4 placas tectónicas, sus
sistemas constructivos varían constantemente y la producción del concreto no es ajena
a estos cambios. En el caso de nuestro país, que también está sobre zona sísmica, los
constructores se basan en el factor de seguridad Nro2 para el acero y 210kg/cm2 para
concreto, lo cual permite obtener una resistencia de sismo grado 8 en las edificaciones
antisísmicas.
La construcción es una técnica y arte que requiere de análisis, felizmente se puede
afirmar que en la actualidad el país si cuenta con tecnología de construcción para poder
hacer frente a los desastres naturales, contamos con una de las mejores productoras
de acero del mundo, como lo es Aceros Arequipa, la industria del concreto se ha
especializado en la producción de este elemento, y hoy se cumplen con los estándares
de calidad que exigen las normas que ordenan los organismos respectivos como el
colegio de ingenieros y el ministerio vivienda y construcción.

5
OBJETIVOS:
Poner en conocimiento a detalle acerca de las obras de concreto armado como
los fines a lograr, el objetivo de estas construcciones y la seguridad que ofrecen
las mismas para las personas.
Conocer las actividades pertenecientes a la ejecución de obras de concreto
armado de una construcción de edificación, sus unidades de medidas, el
colocado del concreto, su forma de medición y el acero necesario en las
estructuras.

6
MARCO TEÓRICO:
La técnica constructiva del hormigón armado, concreto armado o concreto
reforzado consiste en la utilización de hormigón o concreto reforzado con barras o
mallas de acero, llamadas armaduras. También se puede armar con fibras, tales como
fibras plásticas, fibra de vidrio, fibras de acero o combinaciones de barras de acero con
fibras dependiendo de los requerimientos a los que estará sometido.
https://es.wikipedia.org/wiki/Hormig%C3%B3n_armado
Otro tipo de muro que contribuye notablemente a darle fortaleza a la estructura de una
edificación y que se está utilizando frecuentemente en nuestro medio, es el denominado
muro de concreto armado, más conocido como "placa".
Al igual que los muros portantes de albañilería, las placas soportan las cargas sísmicas.
Sin embargo, a diferencia de otros muros estructurales, son más resistentes y más
durables en el tiempo, si están bien diseñadas y bien construidas.
http://www.acerosarequipa.com/maestro-obra/boletin-construyendo/edicion-15/edicion-
15capacitandonos-muros-de-concreto-armado.html
La columna es un elemento estructural vertical empleado para sostener la larga de la
edificación. Es utilizando ampliamente en arquitectura por la libertad que proporciona
para distribuir espacios al tiempo que cumple con la función de soportar el peso de la
construcción: es un elemento fundamental en el esquema de una estructura y la
adecuada selección de su tamaño, forma, espaciamiento y composición influyen de
manera directa en su capacidad de carga.
http://es.slideshare.net/mattorress/obras-de-concreto-armado-mattorres

7
RESULTADOS:
OBRASDECONCRETOARMADO
La obra de concreto armado, está constituida por la unión del concreto con la armadura
de acero. Para la armadura de acero se computa el peso total del fierro indicado en los
planos. El cálculo se hará determinando primero la longitud de cada elemento
incluyendo los ganchos, dobleces y traslapes de varillas. Luego se suman todas las
longitudes agrupándose por diámetros iguales y se multiplican los resultados obtenidos
por sus pesos unitarios correspondientes, expresados en kilos por metro (kg/m).
Finalmente se obtendrá el peso total en kilos de las barras de acero sumando los pesos
parciales de cada diámetro diferente.
COMPONENTES
CEMENTO:Se denomina cemento a un conglomerante formado a partir de una mezcla
de caliza y arcilla calcinadas y posteriormente molidas, que tiene la propiedad de
endurecer al contacto con el agua.
ADITIVOS: Son sustancias que añadiendo al concreto, alteran sus propiedades tanto
en estado fresco como endurecido.
AGUA: El agua empleada en la mezcla debe ser limpia, libre de aceite. Ácidos, álcalis.
Sales y materias orgánicas. Podrá emplearse agua no potable en la elaboración del
concreto, siempre que se demuestre su idoneidad.
AGREGADOS: Pueden ser arena y grava.
VARILLAS DE ACERO CORRUGADO: Es una clase de acero laminado diseñado
especialmente para construir elementos estructurales de hormigón.
ACERO DE REFUERZO: Se utiliza para el refuerzo de estructuras y demás.

8
VENTAJAS
 durable a largo tiempo.
 Resistencia a la compresión.
 Resistencia al agua.
 Resistencia al fuego.
 Moldeable.
 Resistencia eficientemente las cargas laterales de viento y sismo.
 Económica.
1. CIMIENTOREFORZADO
La estabilidad de una edificación depende principalmente del cimiento sobre el que
está construido. La construcción de un cimiento depende a su vez del tipo de
edificación, y sobre todo, de la capacidad de soporte de carga del terreno. Los
suelos blandos, o aquellas que se vuelven blandos cuando se humedecen,
requieren de cimientos más sofisticados y más caros que los de suelos duros. Los
fenómenos naturales, como movimientos sísmicos, huracanes, inundaciones, etc.,
también influyen en la construcción del cimiento. Debido a los numerosos
requerimientos y restricciones, hay una gran variedad de cimientos.
Cuando las condiciones lo requieran, el proyectista puede determinar el uso de
cimientos de concreto con un refuerzo de armadura. Pueden ir encofrados, cuando
lo exigen las condiciones y calidad del terreno o vaciados directamente en las
zanjas.

9
Forma de medición
El cómputo total de concreto se obtendrá de acuerdo a la forma de medición de la
partida 4.1 Cimientos corridos.
El cómputo total del área de encofrado (y desencofrado) es igual a la sumade áreas
de encofrado en cada tramo. El área de cada tramo será igual al área efectiva en
contacto con el concreto.
2. ZAPATAS
Constituyen el cimiento de las columnas. Su ubicación y dimensiones están
determinadas en los planos respectivos. Se denominan zapatas aisladas, a las que
soportan una sola columna, zapatas combinadas, a las que sirven de soporte de
dos o más columnas y zapatas conectadas, a las que son unidas por una o más
vigas de cimentación.
Zapatas aisladas:

10

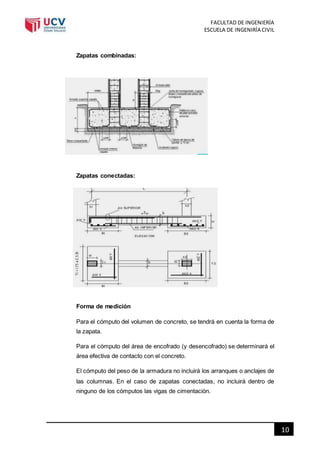

Zapatas combinadas:
Zapatas conectadas:
Forma de medición
Para el cómputo del volumen de concreto, se tendrá en cuenta la forma de
la zapata.
Para el cómputo del área de encofrado (y desencofrado) se determinará el
área efectiva de contacto con el concreto.
El cómputo del peso de la armadura no incluirá los arranques o anclajes de
las columnas. En el caso de zapatas conectadas, no incluirá dentro de
ninguno de los cómputos las vigas de cimentación.

11
3. VIGAS DECIMENTACION
Generalmente se diseñan para conectar a las zapatas, de manera que trabajen en
conjunto, pudiendo actuar como cimiento.
Forma de medición
El cómputo total de concreto, será de los volúmenes de cada viga de cimentación.
Generalmente no requieren encofrado de fondo y para el cómputo del área de
encofrado (y desencofrado) se determinará el área efectiva de contacto con el
concreto.
4. LOSAS DECIMENTACION
Son losas de concretoarmado que seextiende bajo el área completa o parcialmente
de una edificación para utilizarse como cimentación, cuando el proyectista así lo
determine. Puede necesitarse encofrado para los bordes verticales en el contorno
de la losa.

12
Una losa de cimentación es una placa de hormigón apoyada sobre el terreno
la cual reparte el peso y las cargas del edificio sobre toda la superficie de
apoyo.
Forma de medición
El volumen de concreto se obtendrá multiplicando el área total del solado
por el espesor. En caso que el diseño de la losa prevea nervaduras en sus
bordes o interiormente, éstas se computarán formando parte del volumen
total del concreto de la losa.
Para el cómputo del encofrado (y desencofrado) se medirá el área efectiva
de contacto con el concreto.
5. SOBRECIMIENTOREFORZADO
Se denomina a los sobrecimientos de concreto con un refuerzo de armadura
PROCESO CONSTRUCTIVO
En la parte superior del cimiento se construirá el sobrecimiento. Éste tendrá
el mismo ancho que el muro que soportara.

13
La altura de los sobrecimientos variará de acuerdo a las características del
terreno. Esta altura depende de la diferencia entre el nivel de la superficie del
cimiento y el nivel escogido para el piso, más de 10 cm.
Estos 10 cm de sobrecimiento por encima del piso terminado, nos sirven para
proteger al ladrillo de las paredes de cualquier humedad que a futuro podría provenir
del exterior de la casa o de su mismo interior.
Si la vivienda se encontrase en suelo
arenoso o de arcillas blandas, los
planos pueden especificar que este
sobrecimiento sea armado, indicando
los diámetros y la distribución en forma
de una viga. Si este fuera el caso,
habrá que colocar, antes de encofrar,
los fierros de refuerzo, los que deben
quedar a una altura de 7 cm sobre el
cimiento. Esto se realizara de acuerdo a los plano

14
Encofrado de sobrecimientos:
a. Armado del encofrado
Una vez que se empiece con
la colocación del encofrado,
se deberá verificar que las
tablas a utilizar se
encuentren en buen estado,
limpias y no arqueadas.
Los costados de los
encofrados están formados
por tablas de 1” o 1 ½” de espesor y de anchos variables, de acuerdo a las
alturas de los sobrecimientos.
Estas tablas, por su cara exterior, se unen a través de barrotes de madera
de 2” x 3”. Separados cada uno por 60 cm. Para asegurar la verticalidad y
estabilidad del encofrado, se usan otros barrotes, también de 2” x 3”, los
cuales se aseguran contra una solera fijada con estacas el suelo.
Por su cara interior, las tablas no deberán presentar restos de concreto
endurecido y deberán estar untadas con petróleo, lo que posteriormente
facilitará el desencofrado.
b. Recubrimiento y separación
Al momento de colocar las tablas, se deberá tener en cuenta que los fierros de
las columnas (y del sobrecimiento si lo hubiera). Deben quedar exactamente en
el medio de la distancia entre ambas caras del encofrado, para esto se usan los
dados de concreto,
así se garantizará
un adecuado
recubrimiento de
las barras de acero
al momento de
vaciar el concreto.
Asi mismo, para
guardar el ancho
del encofrado. Se
utilizaran
separadores de

15
madera o de tubos de PVC, en la parte superior e inferior del encofrado.
Luego ambas caras del encofrado se fijaran con alambre N° 8, amarrando los
barrotes verticales de un lado a otro.
Forma de medición
El cómputo de volumen de concreto del encofrado y desencofrado se obtendrá
de acuerdo a la norma de la medición de la partida 4.7 Sobrecimientos.
El cómputo del peso total de la armadura se obtiene sumando las armaduras de
cada tramo. No se incluirá la armadura de cualquier otro elemento que vaya
empotrado.
6. MUROSREFORZADOS
Se refiere a los muros de concreto armado, comprende los muros de
contención, muros portantes y placas, pantallas, barandas; en reservorios
(muros de fuste, muros de cuba) y similares.
a. Muros de contención
Son estructuras que sirven para contener taludes o rellenos de tierra que
tienden a deslizarse. Están conformadas de un muro de concreto armado
con su cimiento respectivo. El cálculo de los muros de contención, no incluirá
la cimentación que se deberá incluir en la partida que le corresponde.

16
Forma de medición
El volumen de concreto del muro se calculará computando los volúmenes
efectivos en toda su longitud. Para las partes que se crucen se computarán
la intersección una sola vez.
El área del encofrado (y desencofrado) es igual al área efectiva de contacto
con el concreto.
Se deberá separar encofrado de una cara y encofrado de dos caras según
sea el caso
b. Muros de concreto, Tabiques de Concreto y Placas
Muros de Concreto, Tabiques de Concreto y Placas, se refieren a elementos
de concreto armado verticales cuyo espesor es pequeño en relación a su
altura y longitud. Estos pueden o no ser estructurales.
Forma de medición
El volumen de concreto de muros, tabiques y placas se obtendrá
multiplicando el área de la sección transversal horizontal por la altura. La
altura, en las plantas altas, se toma de la cara superior del entrepiso inferior

17
a la cara inferior del entrepiso superior; para la primera planta, la altura se
toma desde la cara superior de la base o cimiento hasta la cara inferior del
entrepiso.
El área de encofrado (y desencofrado) de ambas caras corresponde al área
efectiva del contacto con el concreto
c. Pantallas, Barandas y Similares
En general están constituidas por muros de concreto armado de pequeña
altura con distintos fines, como antepechos de ventanas, bandas de
balcones, pantallas por necesidades de diseño arquitectónico, etc.
Forma de medición
El volumen de concreto será el efectivo de acuerdo con las secciones de los
planos, cuidando de no incluir partes de los elementos en que se sostengan.
El área de encofrado será correspondiente a la superficie de contacto con el
concreto.
El peso de la armadura incluirá la parte empotrada en los apoyos.
7. COLUMNAS:
Una columna es un soporte vertical, de forma alargada, que permite
sostener el peso de una estructurada.
Son elementos de apoyo aislado, generalmente verticales con medida de
altura muy superior a las transversales.
Proceso Constructivo:
a) Doblado y montaje de armaduras:
El doblado y cortado de las armaduras será realizado de acuerdo a las
medidas de los planos estructurales.
La armadura longitudinal debe ser cortado 40 veces el diámetro mas que la
longitud de la columna y la losa, la misma que servirá para empalmar la
armadura de la columna del piso superior.
Las columnas que forman parte de las zapatas serán armadas verticalmente
sobre la base de la misma. El armado de las columnas para los pisos
superiores será realizado en superficie horizontal para luego ser empalmado

18
con alambre de amarre a los fierros que sobresalen de las columnas
subyacentes.
b) Encofrado:
El encofrado para las columnas será construido con madera de 1” con las
dimensiones de las mismas y en superficie horizontal.
Se clavarán solamente, tres caras del encofrado con crucetas (listones de
2” x 2”) ubicadas cada 50cm dejando la cuarta para cerrar el encofrado en
su posición vertical.
Las crucetas serán colocadas para evitar que se produzcan deformaciones
en la madera a consecuencia del colocado y vibrado del hormigón fresco.
Se colocarán chanfles en las cuatro esquinas del encofrado, los cuales serán
fabricados cortando una madera de 1” a 45°. La función de los chanfles será
la de evitar que se produzcan desmochaduras en las esquinas del elemento
al momento del desencofrado.
Una vez que el encofrado está terminado se debe aplicar aceite sucio en
toda la superficie interior para impermeabilizarlo y para evitar la adherencia
del hormigón, lo que ademán del desencofrado.
Cuando la columna está completamente armada se colocará el encofrado
de tres lados verticalmente ajustando contra dado para finalmente cerrar
clavado el cuarto lado.

19
c) Colocación del hormigón:
El hormigón será vaciado de acuerdo con las especificaciones de
preparación y puesta en obra del hormigón.
Lo primero que se debe hacer antes de vaciar el hormigón es colocar
lechada de cemento sobre la superficie del dado para que exija mayor
adherencia.
Cuando la altura de la columna sea mayor de 2.5 m se debe prever la
ubicación de una ventana por donde se vaciará y vibrará el hormigón.
Si la altura de la columna es menor o igual a 2.5 m se vaciará y vibrará el
hormigón desde la parte superior.

20
d) Desencofrado:
El desencofrado de las columnas puede ser realizado a los 7 días, ya que
las cargas producidas por la estructura no inciden directamente sobre las
columnas si no sobre los puntuales de las vigas.
e) Curado:
Una vez que las columnas hayan sido desencofrada, estas deberán ser
forradas con polipropileno de tal manera que sean protegidas contra los
rayos solares, al mismo tiempo se verterá agua en su interior. La sudoración
que produce el mismo hormigón ayuda al curado.
8. VIGAS:
Es un elemento estructural lineal que trabaja principalmente a flexión. En las
vigas, la longitud predomina sobre otras dos dimensiones y suele ser
horizontal.
Son los elementos horizontales o inclinados, de medida longitudinal muy
superior a las transversales. La longitud a considerarse para la longitud de
vigas será su longitud entre caras de columnas.
La partida comprende las vigas principales, vigas secundarias, vigas de
amarre y dinteles.
Proceso constructivo:
a) Encofrado de vigas y techo aligerado:
Antes de empezar a encofrar,
debemos verificar que la superficie
del suelo sobre la cual se apoyaran
los puntales este bien compactada y
de preferencia con falso piso, Asi,
evitaremos que los puntales se
hundan y se desnivele el encofrado.
Primero se colocan los puntales o
“pies derechos” que soportaran el

21
encofrado. Estos deben tener unas medidas de 2”x3” y el largo para llegar
a la altura deseada.
Los pies derechos soportan a las soleras, que deben tener una sección de
2”x4”. Sobre las soleras, se colocan las tablas que servirán de encofrado
para las viguetas y vigas chatas. Estas tablas deben tener una sección de
11/2”x8”.
Para el caso de las vigas
peraltadas (vigas con alturas
mayores al espesor del
techo), las tablas se apoyan
directamente sobre los pies
derechos, a los cuales se les
acopla una cruceta.
Las tablas que servirán de
fondo a las vigas, asi como
las tablas de los costados,se
utilizaran para dar forma a la
sección de la viga, respetando a las medidas de los planos.
Una vez armado el encofrado, debemos verificar que este perfectamente
horizontal, para esto utilizaremos un nivel de mano.
9. LOSAS
Una losa de cimentación es una placa de hormigón apoyada sobre el terreno
la cual reparte el peso y las cargas del edificio sobre toda la superficie de
apoyo.
Se refiere a las estructuras de concreto armado utilizadas como entrepisos,
techos o coberturas de una edificación.
Como norma general para el cálculo del concreto en losas, se adoptará el
siguiente criterio:

22
a) Si la losa descansa en un muro, se incluirá en la medición la parte
empotrada o apoyada en el muro.
b) En el encuentro las losas con vigas se considera que cada losa termina
en el plano lateral o costado de la viga.
PROCESO CONSTRUCTIVO:
a. Colocación de los ladrillos de techo:
Una vez que el entablado del techo se ha terminado, y que el fierro de las
vigas ya esté ubicado, se procederá a la colocación de los ladrillos y luego
a la del fierro en las viguetas y la losa de techo
Cuando se coloquen los ladrillos de techo, estos deberán estar alineados
uno detrás de otro, sin que queden espacios vacíos entre ellos para evitar
que se filtren el concreto durante el vaciado. Se deberá verificar que estos
ladrillos no estén rajados ni partidos
b. Instalaciones sanitarias y eléctricas:
Dentro de una losa aligerada de techo, quedan empotradas una serie de
instalaciones, como las tuberías de la red de agua y desagüe y las tuberías
eléctricas que alimentan a los puntos de luz. Por esta razón, es muy
importante tomar precauciones (sobre todo con las tuberías de desagüe)
para evitar que atraviesen las viguetas y corten su continuidad y resistencia.
En el caso de las tuberías de luz, las cajas octogonales no deben colocarse
sobre el encofrado de las viguetas sino en el lugar de los ladrillos.

23
Si en algunas zonas
hubiese una
concentración de
estas tuberías de
desagüe, sería
recomendable
convertir esta área
de la losa aligerada
en losa maciza es decir, retirar los ladrillos y vaciar toda el área en concreto
con su respectivo refuerzo de fierro.
Igualmente a veces existen muchos cruces de tuberías de agua o luz dentro
de la losa de concreto que va sobre los ladrillos. Como esta losa tiene solo
5 cm de espesor, estas tuberías pueden quedar expuestas o con muy poco
recubrimiento. En estos casos, es necesario amarrarlas con alambre N° 16
y tratar de pegarlas contra los ladrillos lo más que se pueda.
c. Colocación de fierro en viguetas y losas:
El fierro de viguetas
se coloca entre las
filas de ladrillo de
techo y se
enganchan en el
fierro de las vigas de
confinamiento que
van sobre los muros
de ladrillo.
El fierro de la losa,
llamando también
fierro de temperatura se coloca sobre los ladrillos y en sentido perpendicular
a las viguetas, apoyados sobre dados de concreto de 2 cm de espesor, que
se colocan encima de los ladrillos de techo.
El fierro de temperatura tiene comofunción evitar el agrietamiento de la losa.
Generalmente, se utiliza varillas de 6 mm o 4.7 mm. Estas varillas se
amarran a los bastones de las viguetas y a las vigas de amarre cada 25 cm
de distancia

24

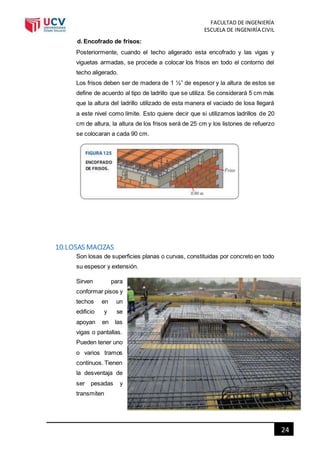

d. Encofrado de frisos:
Posteriormente, cuando el techo aligerado esta encofrado y las vigas y
viguetas armadas, se procede a colocar los frisos en todo el contorno del
techo aligerado.
Los frisos deben ser de madera de 1 ½” de espesor y la altura de estos se
define de acuerdo al tipo de ladrillo que se utiliza. Se considerará 5 cm más
que la altura del ladrillo utilizado de esta manera el vaciado de losa llegará
a este nivel como límite. Esto quiere decir que si utilizamos ladrillos de 20
cm de altura, la altura de los frisos será de 25 cm y los listones de refuerzo
se colocaran a cada 90 cm.
10.LOSAS MACIZAS
Son losas de superficies planas o curvas, constituidas por concreto en todo
su espesor y extensión.
Sirven para
conformar pisos y
techos en un
edificio y se
apoyan en las
vigas o pantallas.
Pueden tener uno
o varios tramos
continuos. Tienen
la desventaja de
ser pesadas y
transmiten

25
fácilmente las vibraciones, el ruido y el calor; pero son más fáciles de
construir
Forma de medición
El volumen de concreto se obtendrá, multiplicando el área de la losa por el
espesor correspondiente. Si hay losas de espesores diferentes, se obtendrá
el volumen de cada una de ellas y luego se sumarán los resultados.
El área de encofrado (y desencofrado) se obtendrá calculando las áreas
netas de contacto con el concreto. En caso de existir frisos, estos deben
considerarse (encofrado del borde de la losa).

26

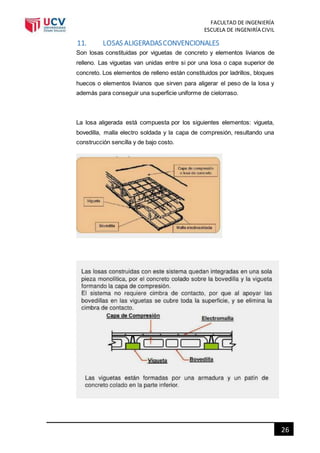

11. LOSAS ALIGERADASCONVENCIONALES
Son losas constituidas por viguetas de concreto y elementos livianos de
relleno. Las viguetas van unidas entre si por una losa o capa superior de
concreto. Los elementos de relleno están constituidos por ladrillos, bloques
huecos o elementos livianos que sirven para aligerar el peso de la losa y
además para conseguir una superficie uniforme de cielorraso.
La losa aligerada está compuesta por los siguientes elementos: vigueta,
bovedilla, malla electro soldada y la capa de compresión, resultando una
construcción sencilla y de bajo costo.

27
Forma de medición
El volumen de concreto de las losas aligeradas se obtendrá calculando el
volumen total de la losa como si fuera maciza y restándole el volumen
ocupado por los ladrillos huecos. El área de encofrado (y desencofrado) se
calculará como si fueran losas macizas, a pesar que no se encofra
totalmente la losa si no la zona de las viguetas únicamente.
Se calculará la cantidad neta de ladrillos, bloques huecos o elementos
livianos es decir sin considerar desperdicios. El porcentaje de desperdicios
se incluirá en el análisis de costo.
12.LOSAS ALIGERADASCON VIGUETAS PREFABRICADAS
Son losas semejantes a las losas aligeradas convencionales con la
diferencia que las viguetas son prefabricadas y/o pretensadas. Así mismo,
los bloques son de forma especial tal que permitan apoyarse en las viguetas.
Forma de medición
El volumen de concreto de estas losas se obtendrá calculando el volumen
total de la losa como si fuera maciza y restándole el volumen ocupado por
las viguetas y los bloques.
El área de encofrado (y desencofrado) se calculará como si fueran losas
macizas, a pesar que no se encofra totalmente.

28
En el cómputo del peso de la armadura se incluirá la armadura de
temperatura y los bastones que van empotrados en los apoyos.
13.LOSAS NERVADAS
Son losas con nervaduras o viguetas de concreto armado ubicadas en una
sola dirección o en dos direcciones (cruzadas).
Forma de medición
El volumen de concreto de las losas nervadas, se obtendrá calculando el
volumen total de la losa como si fuera maciza y luego descontando el
volumen de los vacíos que quedan entre las nervaduras.
El área de encofrado (y desencofrado) se obtendrá calculando el área de su
proyección horizontal como si fuese una losa plana.
En el análisis del costo se tendrá en cuenta el encofrado de las nervaduras
de la losa.
En el cómputo del peso de la armadura, se incluirá la longitud de las barras
que van empotradas en los apoyos.

29

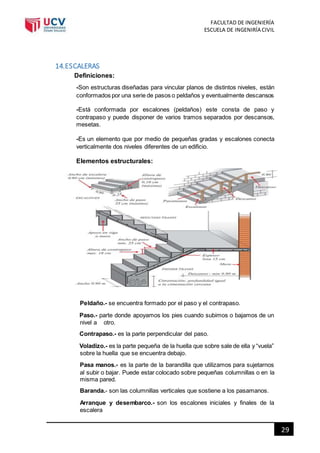

14.ESCALERAS
Definiciones:
-Son estructuras diseñadas para vincular planos de distintos niveles, están
conformados por una serie de pasos o peldaños y eventualmente descansos
-Está conformada por escalones (peldaños) este consta de paso y
contrapaso y puede disponer de varios tramos separados por descansos,
mesetas.
-Es un elemento que por medio de pequeñas gradas y escalones conecta
verticalmente dos niveles diferentes de un edificio.
Elementos estructurales:
Peldaño.- se encuentra formado por el paso y el contrapaso.
Paso.- parte donde apoyamos los pies cuando subimos o bajamos de un
nivel a otro.
Contrapaso.- es la parte perpendicular del paso.
Voladizo.- es la parte pequeña de la huella que sobre sale de ella y “vuela”
sobre la huella que se encuentra debajo.
Pasa manos.- es la parte de la barandilla que utilizamos para sujetarnos
al subir o bajar. Puede estar colocado sobre pequeñas columnillas o en la
misma pared.
Baranda.- son las columnillas verticales que sostiene a los pasamanos.
Arranque y desembarco.- son los escalones iniciales y finales de la
escalera

30
Clases de escaleras por tipo de material:
Escalera de concreto armado.- se adaptan a diferentes tipos de plantas y
son más resistentes a las cargas y al fuego.
Escalera de madera.- comprenden las escaleras de madera de cualquier
diseño, incluyéndose el suministro y colocación del armazón resistente
elementos de unión, anclaje, peldaños, descansos, contra sócalos, etc.

31
Escalera de metálicas.- son escaleras metálicas ejecutadas en vuelta, de
allí su nombre de caracol. La unidad incluye los peldaños, barandas y todo
lo necesario para la terminación total de la escalera.
Recomendaciones:
-La altura del contrapaso no debe ser inferior a 15cm ni superior a
18cm.
-La medida del paso debe estar en torno a los 25cm.
-En ancho de la escalera debe ser de 90cm como mínimo.
-Los pasamanos lo debemos situar a 90cm del suelo.
- La altura desde cada peldaño a su correspondiente tramo de techo,
no debe ser inferior a 215cm para evitar golpes.
-En el caso de escaleras caracol, el diámetro mínimo debe ser de
150cm.
- Un tramo de escalera recto no debe tener más de 12 peldaños
seguidos.
- El descansillo debe estar proporcionado al resto de la escalera, para
dar continuidad a la misma.

32
Proceso constructivo:
Trazo de la escalera.- sobre la superficie del muro que se encuentra a un
extremo de la escalera, se marca el inicio y el fin del tramo a trazar. A la
distancia vertical se le divide entre el número de contrapasos,y a la distancia
horizontal, se le divide entre el número de pasos. Con estos puntos de
referencia y la ayuda de una wincha y nivel, hacemos el trazo respectivo.
Luego se traza el fondo de la escalera, teniendo en cuenta que el espesor
mínimo es de 15cm o el que especifique los planos.
Encofrado de la escalera.- siguiendo la línea que marca el fondo de la
escalera, se arma la rampa que servirá de base para el encofrado.
Luego se encofran los contrapasos, usando tablas de 11/2 de espesor que
tengan un largo igual al ancho de la escalera.
Estas tablas se deben asegurar con tacos de madera en sus extremos, y
además, sedebe colocar un listón de refuerzo en el centro de las tablas para
que no se curven por la presión del concreto fresco.

33
Colocación de fierrode escalera.- primero se coloca la armadura de acero
longitudinal y transversal que va en el fondo de la rampa. Recuerde que
debemos colocar dados de concreto que nos garanticen el debido
recubrimiento. Luego, se coloca el acero superior, bastones de una longitud
que debe estar indicada en el plano de estructuras.
En el extremo inferior y
superior de la escalera debe
haber mechas de acero
provenientes de las
cimentaciones o de la losa
de techo según
corresponde. Estas deben
cumplir con las longitudes determinadas en los planos y servirán para
enganchar los refuerzos de la escalera a la estructura del edificio.
Preparación del concreto.-El concreto a usarse deberá ser de la misma
calidad que el de las columnas y de los techos. La proporción recomendable
es de una bolsa de cemento por 1 buggy de arena gruesa, 1 buggy de piedra
chancada y la cantidad de agua necesaria para obtener una mezcla pastosa
que permita un buen trabajo, tal como se ve en la sección.

34
Vaciado de concreto.- antes de iniciar el vaciado, se deberá humedecer
con agua el encontrado, esto evitara que la madera seca absorba el agua
del concreto.
El transporte del concreto se
efectuara mediante latas, que
deberán estar limpias para
evitar cualquier contaminación
de la mezcla. El concreto se
debe empezar a vaciar por la
parte más baja y debe
determinar por la parte
superior.
Escaleras pres fabricados de concreto:
Las escaleras prefabricadas con calidad industrial se fabrican a la medida
de cada proyecto y cumplen con los requerimientos estructurales,
dimensiones y estéticos de los proyectos.
Ventajas:
Fácil instalación.-no requiere de encofrados u otro procedimiento a
diferencia de las escaleras vaciadas in situ.
Almacenamiento.-se almacenan en fábricas y se despachan para su
instalación directa y de ser necesario se puede almacenar en obra en
espacios reducidos.
Rápido acceso.- acceso instantáneo entre pisos, logrando mayor eficiencia
y seguridad.
Reducción de costos.- por la rapidez de instalación, reducción de mano de
obra y eliminación de encofrados.
Mantenimiento.- bajo costo de mantenimiento.
Calidad.- escaleras con calidad industrial, las superficies ofrecen un
acabado de gran calidad.

35
CONCLUSIONES:
 Es necesario que el ingeniero y el estudiante comprendan los conceptos básicos
del concreto armado para que tenga un buen criterio en el diseño de estos
elementos.
 Gracias a la combinación de concreto y el acero es posible producir en un
elemento estructural esfuerzos y deformaciones que se contrarresten total o
parcialmente con los producidos por las cargas, lográndose así diseños muy
eficientes.
 Para tener una buena estructura de concreto armado debemos tener en cuenta
que las tres cosas esenciales con las que se deben contar son, un adecuado
plano de la estructura, personal técnico y especialistas de calidad y además de
ello contar con materiales de calidad, además de ellos respetar siempre las
proporciones y resistencias dadas en expediente
 Como profesionales, debemos regirnos siempre a las normas de diseño de
concreto armado, y con ellos poder determinar el área necesaria de acero y por
ende en número de varillas y sus diámetros, como también el recubrimiento que
se debe dar, de acuerdo a su función estructural.

36
LINKOGRAFÍA:
http://www.monografias.com/trabajos82/edificacion/edificacion.shtm
l#ixzz2zAC2J4zX
http://www.maquinariapro.com/construccion/
http://www.slideshare.net/suetania/expo-obras-provisionales
http://www.vivienda.gob.pe/dnc/archivos/Estudios_Normalizacion/N
ormalizacion/normas/norma_metrados.pdf
http://www.vivienda.gob.pe/dnc/archivos/Estudios_Normalizacion/N
ormalizacion/normas/norma_metrados.pdf
http://es.slideshare.net/Fiocarranza/escaleras-proceso-constructri

Concreto armado

Más contenido relacionado

La actualidad más candente

Similar a Concreto armado

Último

Concreto armado
