La red LAN permite a los usuarios compartir recursos e internet a través de un servidor. Para configurarla, se debe establecer el servidor con doble tarjeta de red, una conectada al router y la otra al switch. Luego, cada computador terminal se conecta al switch y se les asigna una dirección IP secuencial para acceder a los recursos compartidos e internet a través del servidor.

2. Una red de datos es un conjunto de computadores,
equipos de comunicaciones y otros dispositivos que
se pueden comunicar entre sí, a través de un medio
en particular.
Objetivos principales:
1. La información debe ser entregada de manera
confiable y sin daños en los datos.
2. La información debe entregarse de manera
consistente.
3. Los equipos que forman la red deben ser capaces
de identificarse entre sí.
4. Debe existir una manera estandarizada de
nombrar e identificar las partes de la red.

4.  Redes de Punto-a-Punto
Consisten en múltiples conexiones entre pares
individuales de máquinas.

5.  Red de Área Local (LAN)
Son el punto de contacto de los usuarios finales. Su
finalidad principal es la de intercambiar información
entre grupos de trabajo y compartir recursos tales
como impresoras y discos duros.
Se caracterizan por tres factores: extensión (de unos
cuantos metros hasta algunos kilómetros), su
tecnología de transmisión (cable de par trenzado UTP
o coaxial, fibra óptica, portadoras con infrarrojo o
láser, radio y microondas en frecuencias no
comerciales) y su topología (anillo, bus único o
doble, estrella, árbol y completas).
Las velocidades en las LAN van desde los 10 Mbps
hasta 622 Mbps.

6.  Red de Área Local (LAN)

7. Una LAN es una red de datos de alta velocidad,
tolerante a fallas, que cubre un área geográfica
relativamente pequeña. Generalmente conectan
estaciones de trabajo, impresoras, PCs, etc. permitiendo
el acceso compartido a dispositivos y aplicaciones,
intercambio de archivos, etc.
Las redes LAN podemos dividirlas en:
 LAN tradicionales entre las que están los estándares
IEEE 802.3, IEEE 802.4 y IEEE 802.5.
 LAN rápidas entre las que cuentan Fast Ethernet,
100VGAnyLAN, FDDI, ATM y Gigabit Ethernet.
 LAN inalámbricas.

9. Los medios de transmisión más utilizados en una LAN
son el cable coaxial grueso y delgado, par trenzado y
fibra óptica. Estos medios de transmisión son llamados
guiados, a diferencia de los no guiados como los enlaces
de radio, de microondas o satelitales.
Par trenzado
Cable coaxial
Fibra óptica

10. Se trata de dos hilos de cobre aislados y trenzados entre sí, y
envueltos por una cubierta protectora. Los hilos están
trenzados para reducir las interferencias electromagnéticas
con respecto a los pares cercanos que se encuentran a su
alrededor (dos pares paralelos constituyen una antena simple,
en tanto que un par trenzado no).
Se pueden utilizar tanto para transmisión analógica como
digital, y su ancho de banda depende de la sección de cobre
utilizado y de la distancia que tenga que recorrer.
Presenta una velocidad de transmisión que depende del tipo
de cable de par trenzado que se esté utilizando.

16. PASO 1.
En primer lugar verificar si todas las computadoras
tienen tarjeta de red. Excepto la Computadora que será
el SERVIDOR de nuestra red, que deberá tener dos
tarjetas de red, uno para el Modem o Router (Acceso
Internet) y el otro para distribuir el servicio a la red a
través del SWITH.

17. PASO 2.
Conectar el Router o Modem a la Primera Tarjeta en el
Servidor, utilizando un latiguillo RJ45.
INTERNET
SERVIDOR
Cable RJ45
ROUTER

18. PASO 3.
Conectar la Segunda Tarjeta de Red con el SWITH
utilizando un latiguillo RJ45.
SERVIDOR
INTERNET
Cable RJ45
SWITH
ROUTER
Cable RJ45

19. PASO 4.
Conectar los computadores terminales de la red al
SWITH utilizando un latiguillo RJ45.
SWITH
SERVIDOR
TERMINALES
Terminales

20. PASO 5.
Configurar el Servidor de
nuestra red LAN.
1. En el escritorio, clic
derecho sobre Mis Sitios
de Red.
2. Clic en la opción
Propiedades.

21. 3. Clic derecho sobre el ícono de
Conexión de área local 1.
4. Clic en la opción Propiedades.

22. 5. Clic en la ficha General .
6. Clic en Protocolo Internet
(TCP/IP).
7. Clic en el botón
Propiedades.

23. 5. Clic en la opción Usar la
siguiente dirección IP.
6. Ingresar los números IP en
los casilleros: Dirección IP:
10.10.0.1
Mascar de subred:
255.255.255.0
Puerta de enlace pred.:
10.10.0.1
7. Clic en la opción Usar las
siguientes direcciones de
servidor DNS.
Servidor DNS preferido:
192.168.138.112
Servidor DNS preferido:
192.168.148.112
8. Clic en el botón Aceptar.

24. 9. Desde el escritorio haga doble Clic sobre el ícono Mis Sitios de Red.
10. Clic en configurar una red doméstica o oficina pequeña.
11. Clic en el botón Siguiente del asistente para configuración de red.

25. 12. En la ventana que aparece clic en la opción Este equipo se conecta
directamente a Internet. Los otros equipos de mi red se conectan
a Internet a través de este equipo.
13. Clic en el botón Siguiente del asistente para configuración de red.

26. 14. Escribir la descripción del equipo. Ejemplo: Multiservicios.
15. Escribir el nombre del equipo. Ejemplo: MezaNet.
16. Clic en el botón Siguiente del asistente para configuración de red.

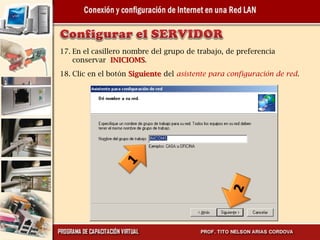

27. 17. En el casillero nombre del grupo de trabajo, de preferencia
conservar INICIOMS.
18. Clic en el botón Siguiente del asistente para configuración de red.

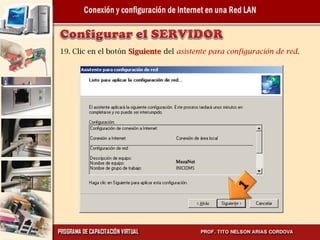

28. 19. Clic en el botón Siguiente del asistente para configuración de red.

29. 20. Clic en el botón Siguiente del asistente para configuración de red.

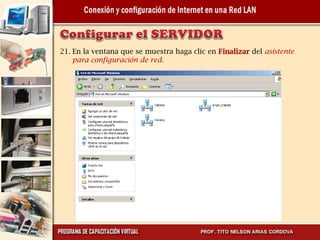

30. 21. En la ventana que se muestra haga clic en Finalizar del asistente
para configuración de red.

31. PASO 6.
Configurar cada una de las computadoras de nuestra red
LAN.
1. Abrir la ventana del Panel Control del Windows XP.
2. Clic derecho sobre el Icono de la Tarjeta de Red y
elija la opción Propiedades.
3. En la ventana que de muestra a continuación
establecer los parámetros de:
Dirección IP : 10.10.0.2
Máscara de SubRed : 255.255.255.0
Puerta de Enlace : 192.0.0.1
Nota: Para los terminales considerar valores entre (2 hasta
255) dependiendo del número de puntos usados en el
Swith y conexiones existentes en nuestra red. Es decir,
números secuenciales ejemplo. 192.0.0.2, 192.0.0.3, etc.

32. PASO 6.
Configurar el Servidor de
nuestra red LAN.
1. En el escritorio, clic
derecho sobre Mis Sitios
de Red.
2. Clic en la opción
Propiedades.

33. 3. Clic derecho sobre el ícono de
Conexión de área local 2.
4. Clic en la opción Propiedades.

34. 5. Clic en la ficha General .
6. Clic en Protocolo Internet
(TCP/IP).
7. Clic en el botón
Propiedades.

35. 5. Clic en la opción Usar la
siguiente dirección IP.
6. Ingresar los números IP en
los casilleros: Dirección IP:
10.10.0.2  correlativo
Mascar de subred:
255.255.255.0
Puerta de enlace pred.:
10.10.0.1
7. Clic en la opción Usar las
siguientes direcciones de
servidor DNS.
Servidor DNS preferido:
192.168.138.112
Servidor DNS preferido:
192.168.148.112
8. Clic en el botón Aceptar.

36. 9. Desde el escritorio haga doble Clic sobre el ícono Mis Sitios de Red.
10. Clic en configurar una red doméstica o oficina pequeña.
11. Clic en el botón Siguiente del asistente para configuración de red.

37. 12. En la ventana que aparece clic en la opción Este equipo se conecta a
Internet a través de una puerta de enlace residencial o de otro
equipo de mi red.
13. Clic en el botón Siguiente del asistente para configuración de red.

38. 14. Escribir la descripción del equipo. Ejemplo: Cabina 11.
15. Escribir el nombre del equipo. Ejemplo: CABINA11.
16. Clic en el botón Siguiente del asistente para configuración de red.

39. 17. En el casillero nombre del grupo de trabajo, de preferencia
conservar INICIOMS.
18. Clic en el botón Siguiente del asistente para configuración de red.

40. 19. Clic en el botón Siguiente del asistente para configuración de red.

41. 20. Clic en el botón Siguiente del asistente para configuración de red.

42. 21. En la ventana que se muestra haga clic en Finalizar del asistente
para configuración de red.

43. 1. En la barra de direcciones escriba la dirección Web de la página a
donde desea acceder. Ejemplo: http://www.slideshere.net

44. 1. Una red de computadoras tiene la posibilidad de configurar
un ordenador con una conexión permanente a servicios de
internet, de forma que los usuarios de la intranet no
necesiten utilizar un módem personal para acceder a los
servicios del internet.
2. Para configurar una red LAN hay que tener en cuenta los
protocolos que están establecidos , tanto para las PC que va
hacer las veces de un servidor y cada uno de los
computadores conectados a la Red LAN.
