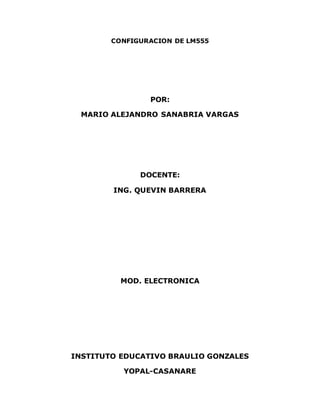

1. CONFIGURACION DE LM555
POR:
MARIO ALEJANDRO SANABRIA VARGAS
DOCENTE:
ING. QUEVIN BARRERA
MOD. ELECTRONICA
INSTITUTO EDUCATIVO BRAULIO GONZALES
YOPAL-CASANARE

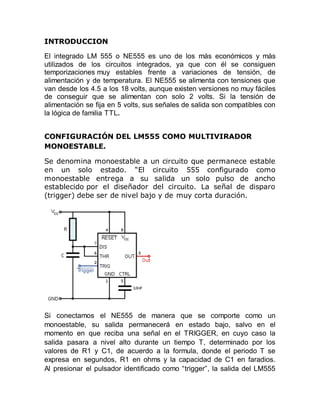

2. INTRODUCCION
El integrado LM 555 o NE555 es uno de los más económicos y más
utilizados de los circuitos integrados, ya que con él se consiguen
temporizaciones muy estables frente a variaciones de tensión, de
alimentación y de temperatura. El NE555 se alimenta con tensiones que
van desde los 4.5 a los 18 volts, aunque existen versiones no muy fáciles
de conseguir que se alimentan con solo 2 volts. Si la tensión de
alimentación se fija en 5 volts, sus señales de salida son compatibles con
la lógica de familia TTL.
CONFIGURACIÓN DEL LM555 COMO MULTIVIRADOR
MONOESTABLE.
Se denomina monoestable a un circuito que permanece estable
en un solo estado. “El circuito 555 configurado como
monoestable entrega a su salida un solo pulso de ancho
establecido por el diseñador del circuito. La señal de disparo
(trigger) debe ser de nivel bajo y de muy corta duración.
Si conectamos el NE555 de manera que se comporte como un
monoestable, su salida permanecerá en estado bajo, salvo en el
momento en que reciba una señal en el TRIGGER, en cuyo caso la
salida pasara a nivel alto durante un tiempo T, determinado por los
valores de R1 y C1, de acuerdo a la formula, donde el periodo T se
expresa en segundos, R1 en ohms y la capacidad de C1 en faradios.
Al presionar el pulsador identificado como “trigger”, la salida del LM555

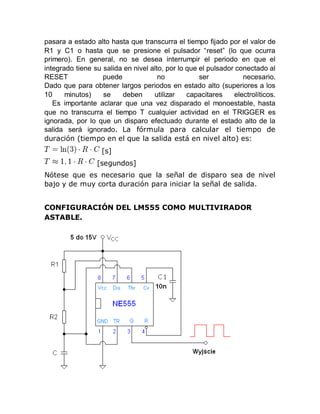

3. pasara a estado alto hasta que transcurra el tiempo fijado por el valor de
R1 y C1 o hasta que se presione el pulsador “reset” (lo que ocurra
primero). En general, no se desea interrumpir el periodo en que el
integrado tiene su salida en nivel alto, por lo que el pulsador conectado al
RESET puede no ser necesario.
Dado que para obtener largos periodos en estado alto (superiores a los
10 minutos) se deben utilizar capacitares electrolíticos.
Es importante aclarar que una vez disparado el monoestable, hasta
que no transcurra el tiempo T cualquier actividad en el TRIGGER es
ignorada, por lo que un disparo efectuado durante el estado alto de la
salida será ignorado. La fórmula para calcular el tiempo de
duración (tiempo en el que la salida está en nivel alto) es:
[s]
[segundos]
Nótese que es necesario que la señal de disparo sea de nivel
bajo y de muy corta duración para iniciar la señal de salida.
CONFIGURACIÓN DEL LM555 COMO MULTIVIRADOR
ASTABLE.

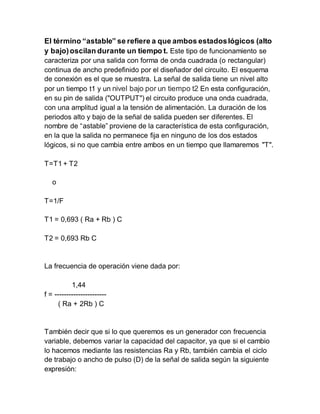

4. El término “astable” se refiere a que ambos estadoslógicos (alto
y bajo)oscilan durante un tiempo t. Este tipo de funcionamiento se
caracteriza por una salida con forma de onda cuadrada (o rectangular)
continua de ancho predefinido por el diseñador del circuito. El esquema
de conexión es el que se muestra. La señal de salida tiene un nivel alto
por un tiempo t1 y un nivel bajo por un tiempo t2 En esta configuración,
en su pin de salida ("OUTPUT") el circuito produce una onda cuadrada,
con una amplitud igual a la tensión de alimentación. La duración de los
periodos alto y bajo de la señal de salida pueden ser diferentes. El
nombre de “astable” proviene de la característica de esta configuración,
en la que la salida no permanece fija en ninguno de los dos estados
lógicos, si no que cambia entre ambos en un tiempo que llamaremos "T".
T=T1 + T2
o
T=1/F
T1 = 0,693 ( Ra + Rb ) C
T2 = 0,693 Rb C
La frecuencia de operación viene dada por:
1,44
f = ----------------------
( Ra + 2Rb ) C
También decir que si lo que queremos es un generador con frecuencia
variable, debemos variar la capacidad del capacitor, ya que si el cambio
lo hacemos mediante las resistencias Ra y Rb, también cambia el ciclo
de trabajo o ancho de pulso (D) de la señal de salida según la siguiente
expresión:

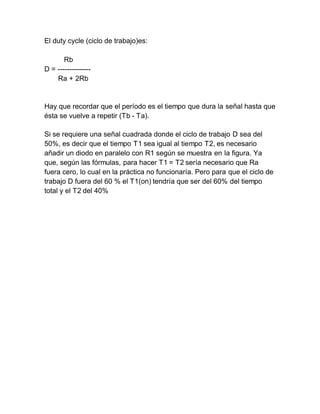

5. El duty cycle (ciclo de trabajo)es:
Rb
D = --------------
Ra + 2Rb
Hay que recordar que el período es el tiempo que dura la señal hasta que
ésta se vuelve a repetir (Tb - Ta).
Si se requiere una señal cuadrada donde el ciclo de trabajo D sea del
50%, es decir que el tiempo T1 sea igual al tiempo T2, es necesario
añadir un diodo en paralelo con R1 según se muestra en la figura. Ya
que, según las fórmulas, para hacer T1 = T2 sería necesario que Ra
fuera cero, lo cual en la práctica no funcionaría. Pero para que el ciclo de
trabajo D fuera del 60 % el T1(on) tendría que ser del 60% del tiempo
total y el T2 del 40%
