El documento describe dos tipos de multivibradores utilizando el temporizador 555: monoestable y astable. El multivibrador monoestable produce un solo pulso de ancho establecido por el diseñador, mientras que el multivibrador astable produce una onda cuadrada continua con tiempos de estado alto y bajo definidos por las resistencias y el capacitor.

1. MULTIVIBRADORES MONOESTABLE Y ASTABLE
PRESENTADO POR:
ANDRES JACOB FLÓREZ
JORGE LUIS VARGAS
PRESENTADO A:
QUEVIN BARRERA
INSTITUCIÓN EDUCATIVA BRAULIO GONZÁLEZ
YOPAL-CASANARE

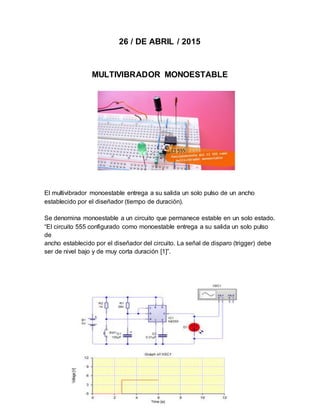

2. 26 / DE ABRIL / 2015
MULTIVIBRADOR MONOESTABLE
El multivibrador monoestable entrega a su salida un solo pulso de un ancho
establecido por el diseñador (tiempo de duración).
Se denomina monoestable a un circuito que permanece estable en un solo estado.
“El circuito 555 configurado como monoestable entrega a su salida un solo pulso
de
ancho establecido por el diseñador del circuito. La señal de disparo (trigger) debe
ser de nivel bajo y de muy corta duración [1]”.

3. La duración del estado alto de la señal de salida estará determinada por la
resistencia R1 y el capacitor C1 a través de la siguiente formula:
Podemos calcular fácilmente R1 y C1 para obtener un pulso de tiempo deseado
con la aplicación “NE555 monoestable” que puedes descargar aquí.
MULTIVIBRADOR ASTABLE
Este tipo de funcionamiento del temporizador 555 se caracteriza por una salida
con forma de onda cuadrada (o rectangular) continua de ancho predefinido por el
diseñador del circuito y que se repite en forma continua.
La señal de salida tiene un nivel alto por un tiempo T1 y en un nivel bajo un tiempo
T2.
Los tiempos de duración, tanto en nivel alto como en nivel bajo, dependen de
los valores de las resistores: R1 y R2 y del capacitorC1.
Conexión y onda de salida del multivibrador astable con temporizador 555. Los
tiempos de los estados alto y bajo de la onda de salida se muestran en las
siguientes fórmulas:
T1 = 0.693 x (R1+R2) x C1
(en segundos)
T2 = 0.693 x R2 x C1
(en segundos)

4. La frecuencia de oscilación de la onda de salida está dada por la fórmula:
f = 1 / [0.693 x C1 x (R1 + 2 x R2)]
El período es: T = 1/f
Hay que recordar que el período es el tiempo que dura la señal, desde un punto
cualquiera en la forma de onda de la salida hasta que éste se vuelve a repetir. Ver
(Tb - Ta), en el gráfico arriba a la derecha.
