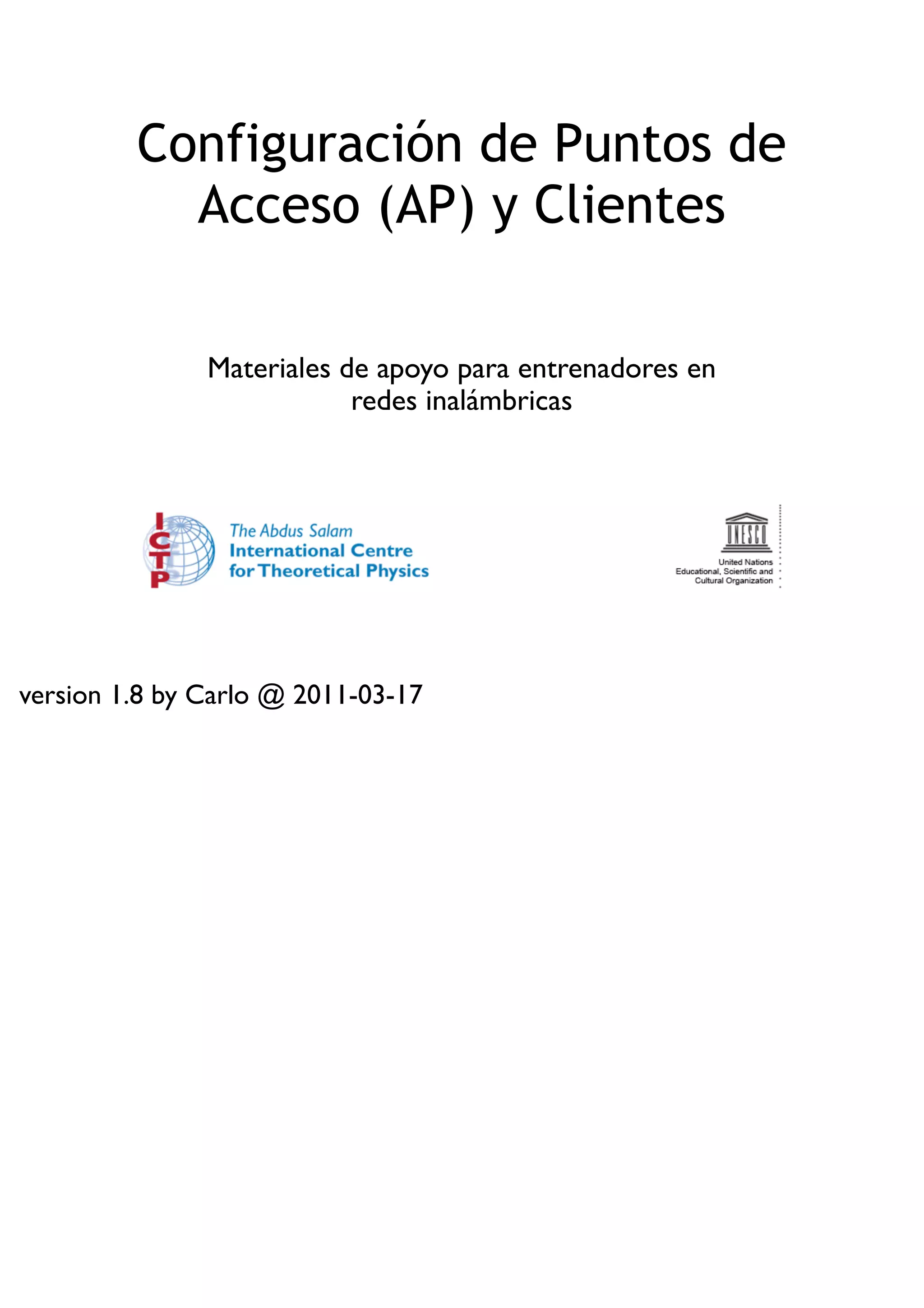

1. Configuración de Puntos de
Acceso (AP) y Clientes
Materiales de apoyo para entrenadores en
redes inalámbricas
version 1.8 by Carlo @ 2011-03-17

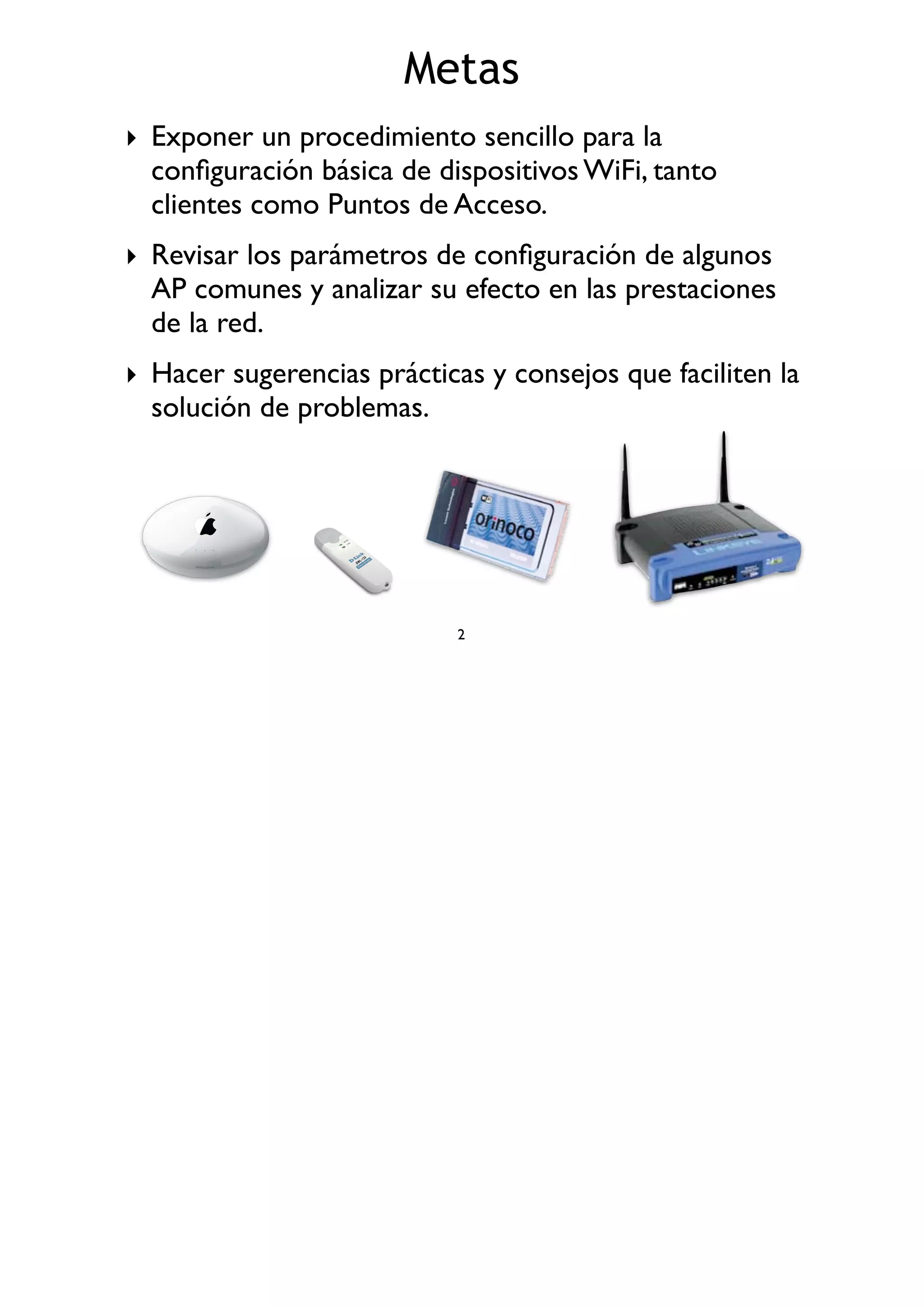

2. Metas
2
‣ Exponer un procedimiento sencillo para la
configuración básica de dispositivos WiFi, tanto
clientes como Puntos de Acceso.
‣ Revisar los parámetros de configuración de algunos
AP comunes y analizar su efecto en las prestaciones
de la red.
‣ Hacer sugerencias prácticas y consejos que faciliten la
solución de problemas.

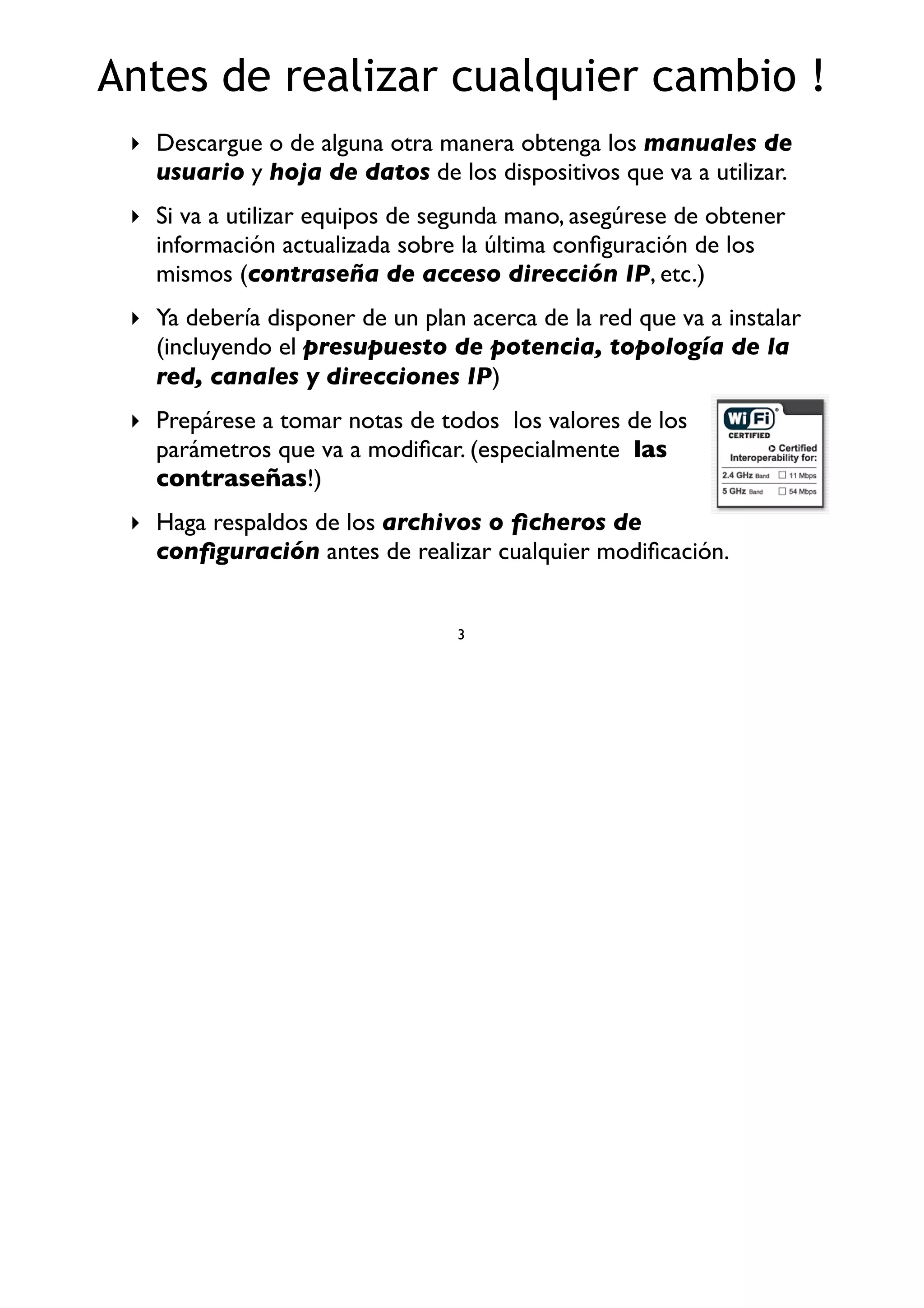

3. Antes de realizar cualquier cambio !
‣ Descargue o de alguna otra manera obtenga los manuales de
usuario y hoja de datos de los dispositivos que va a utilizar.
‣ Si va a utilizar equipos de segunda mano, asegúrese de obtener
información actualizada sobre la última configuración de los
mismos (contraseña de acceso dirección IP, etc.)
‣ Ya debería disponer de un plan acerca de la red que va a instalar
(incluyendo el presupuesto de potencia, topología de la
red, canales y direcciones IP)
‣ Prepárese a tomar notas de todos los valores de los
parámetros que va a modificar. (especialmente las
contraseñas!)
‣ Haga respaldos de los archivos o ficheros de
configuración antes de realizar cualquier modificación.
3

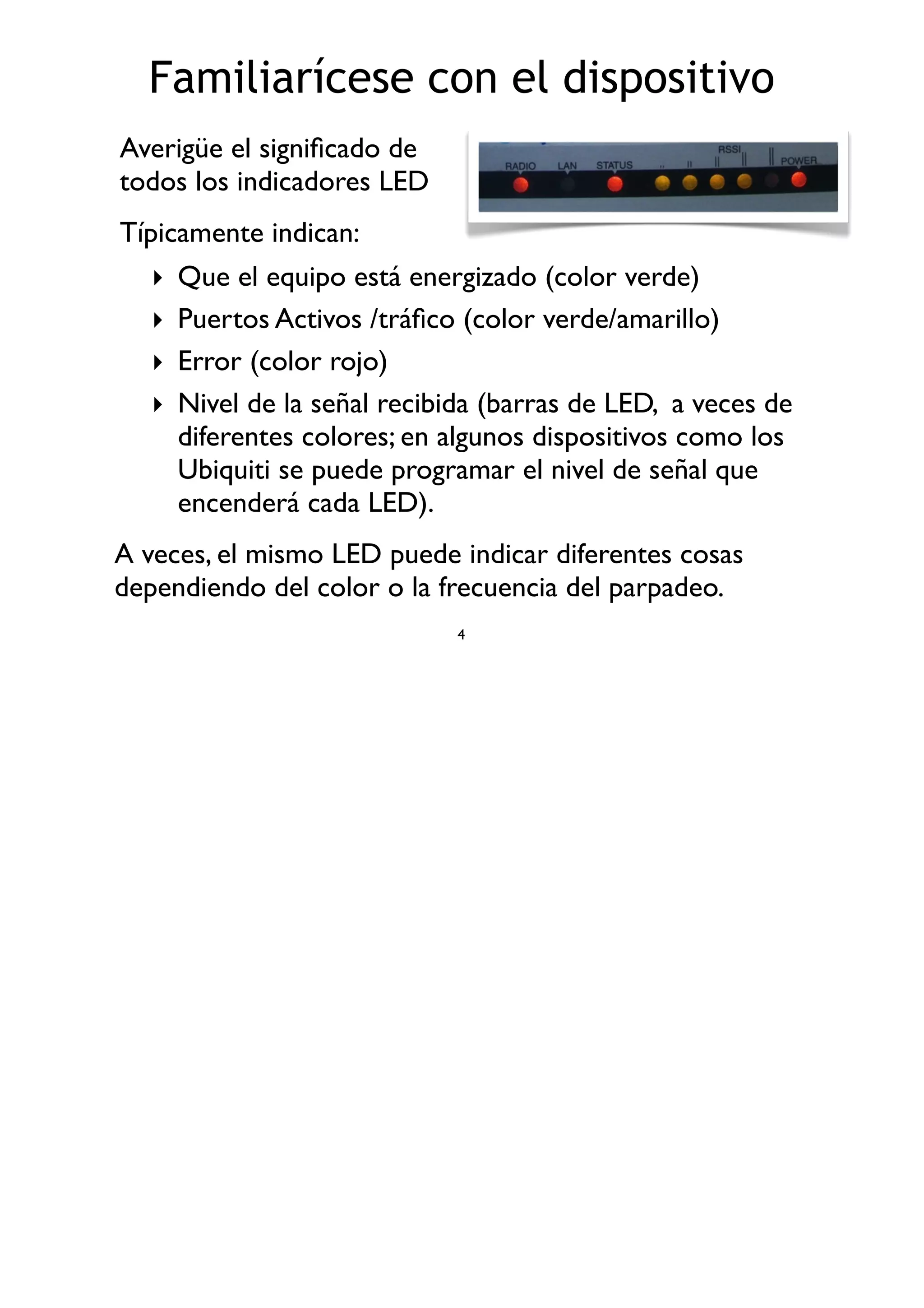

4. Familiarícese con el dispositivo
‣ Que el equipo está energizado (color verde)
‣ Puertos Activos /tráfico (color verde/amarillo)
‣ Error (color rojo)
‣ Nivel de la señal recibida (barras de LED, a veces de
diferentes colores; en algunos dispositivos como los
Ubiquiti se puede programar el nivel de señal que
encenderá cada LED).
4
Averigüe el significado de
todos los indicadores LED
Típicamente indican:
A veces, el mismo LED puede indicar diferentes cosas
dependiendo del color o la frecuencia del parpadeo.

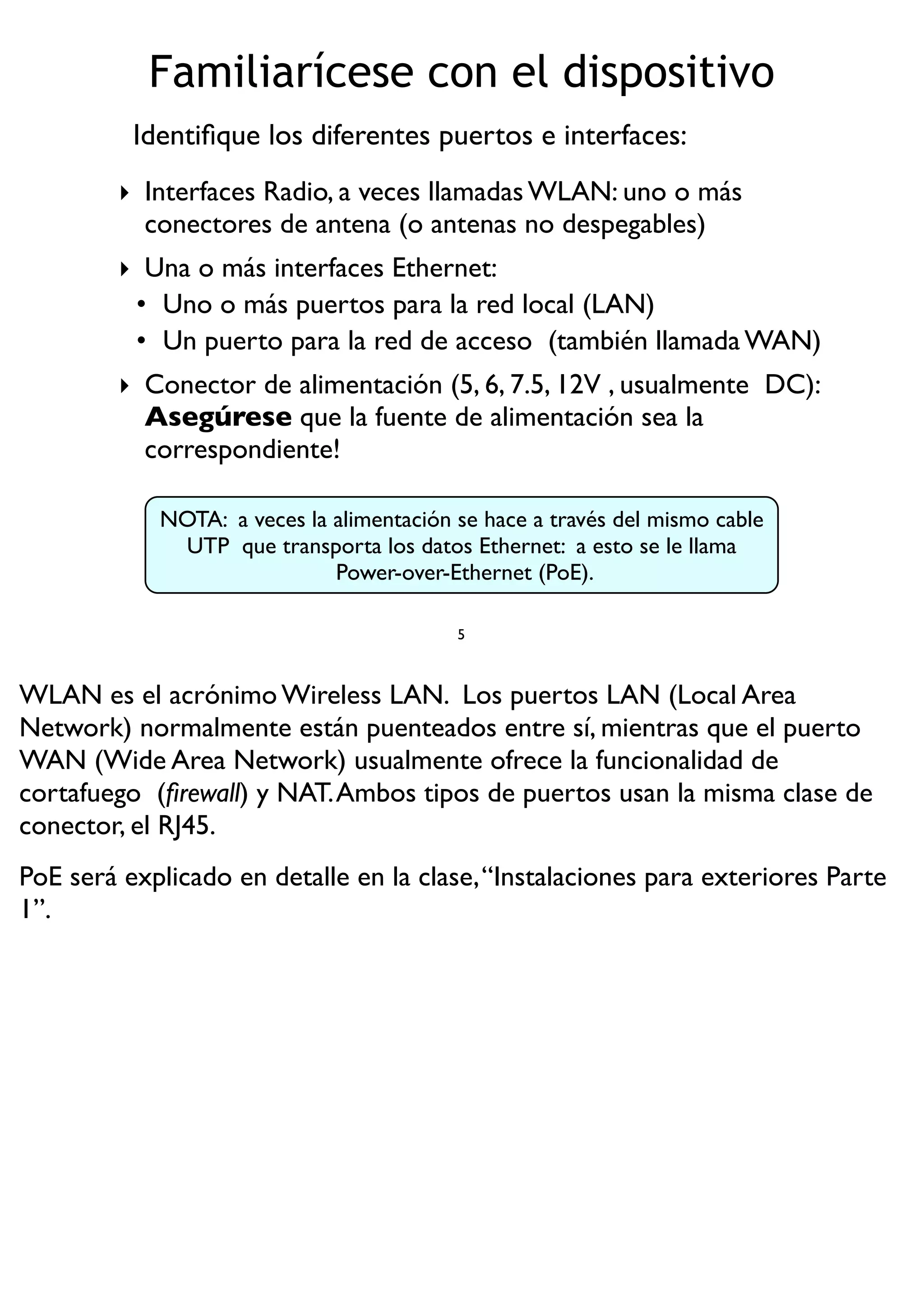

5. Familiarícese con el dispositivo
‣ Interfaces Radio, a veces llamadas WLAN: uno o más
conectores de antena (o antenas no despegables)
‣ Una o más interfaces Ethernet:
• Uno o más puertos para la red local (LAN)
• Un puerto para la red de acceso (también llamada WAN)
‣ Conector de alimentación (5, 6, 7.5, 12V , usualmente DC):
Asegúrese que la fuente de alimentación sea la
correspondiente!
5
NOTA: a veces la alimentación se hace a través del mismo cable
UTP que transporta los datos Ethernet: a esto se le llama
Power-over-Ethernet (PoE).
Identifique los diferentes puertos e interfaces:
WLAN es el acrónimo Wireless LAN. Los puertos LAN (Local Area
Network) normalmente están puenteados entre sí, mientras que el puerto
WAN (Wide Area Network) usualmente ofrece la funcionalidad de
cortafuego (firewall) y NAT.Ambos tipos de puertos usan la misma clase de
conector, el RJ45.
PoE será explicado en detalle en la clase,“Instalaciones para exteriores Parte
1”.

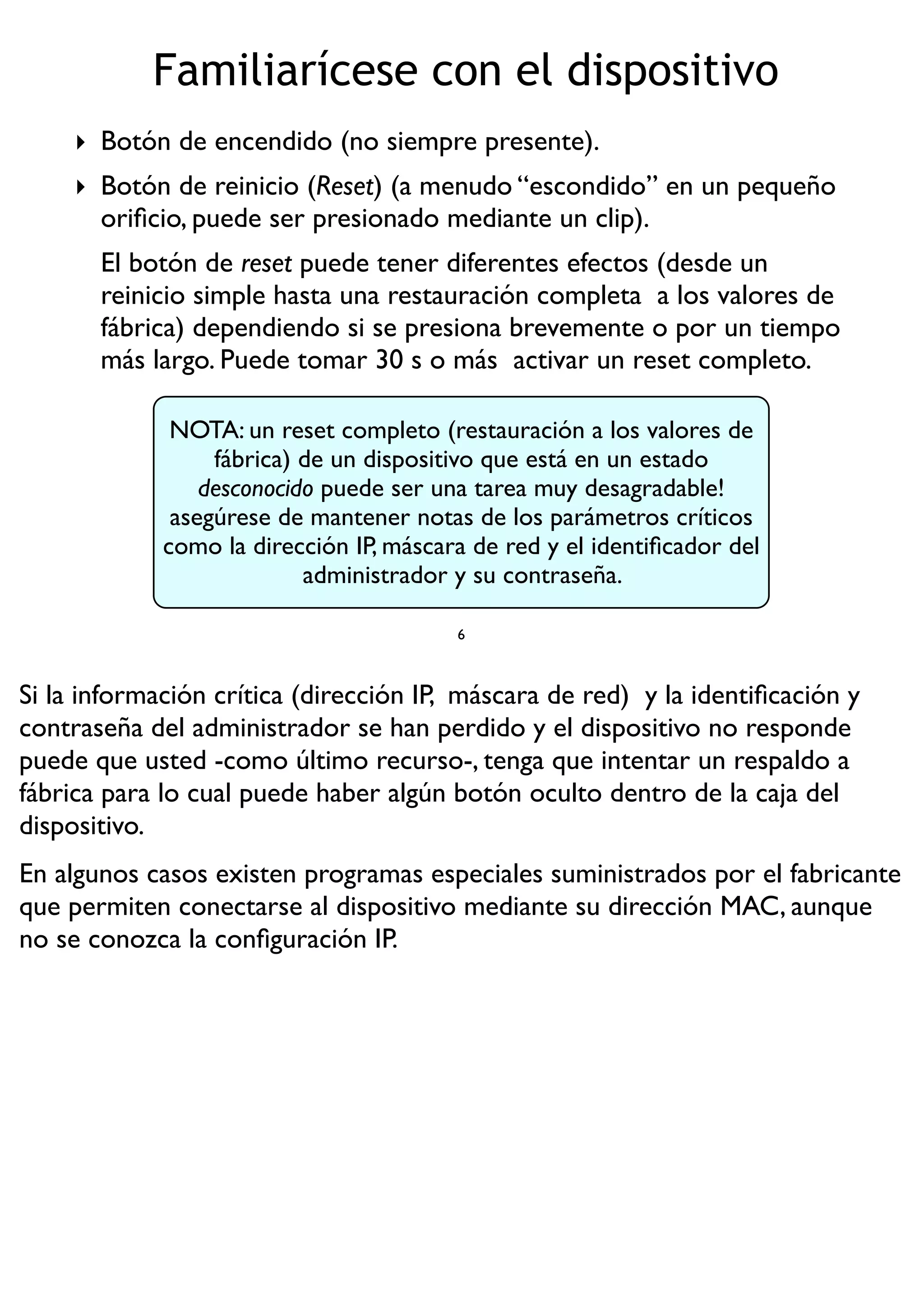

6. ‣ Botón de encendido (no siempre presente).
‣ Botón de reinicio (Reset) (a menudo “escondido” en un pequeño
orificio, puede ser presionado mediante un clip).
El botón de reset puede tener diferentes efectos (desde un
reinicio simple hasta una restauración completa a los valores de
fábrica) dependiendo si se presiona brevemente o por un tiempo
más largo. Puede tomar 30 s o más activar un reset completo.
6
NOTA: un reset completo (restauración a los valores de
fábrica) de un dispositivo que está en un estado
desconocido puede ser una tarea muy desagradable!
asegúrese de mantener notas de los parámetros críticos
como la dirección IP, máscara de red y el identificador del
administrador y su contraseña.
Familiarícese con el dispositivo
Si la información crítica (dirección IP, máscara de red) y la identificación y
contraseña del administrador se han perdido y el dispositivo no responde
puede que usted -como último recurso-, tenga que intentar un respaldo a
fábrica para lo cual puede haber algún botón oculto dentro de la caja del
dispositivo.
En algunos casos existen programas especiales suministrados por el fabricante
que permiten conectarse al dispositivo mediante su dirección MAC, aunque
no se conozca la configuración IP.

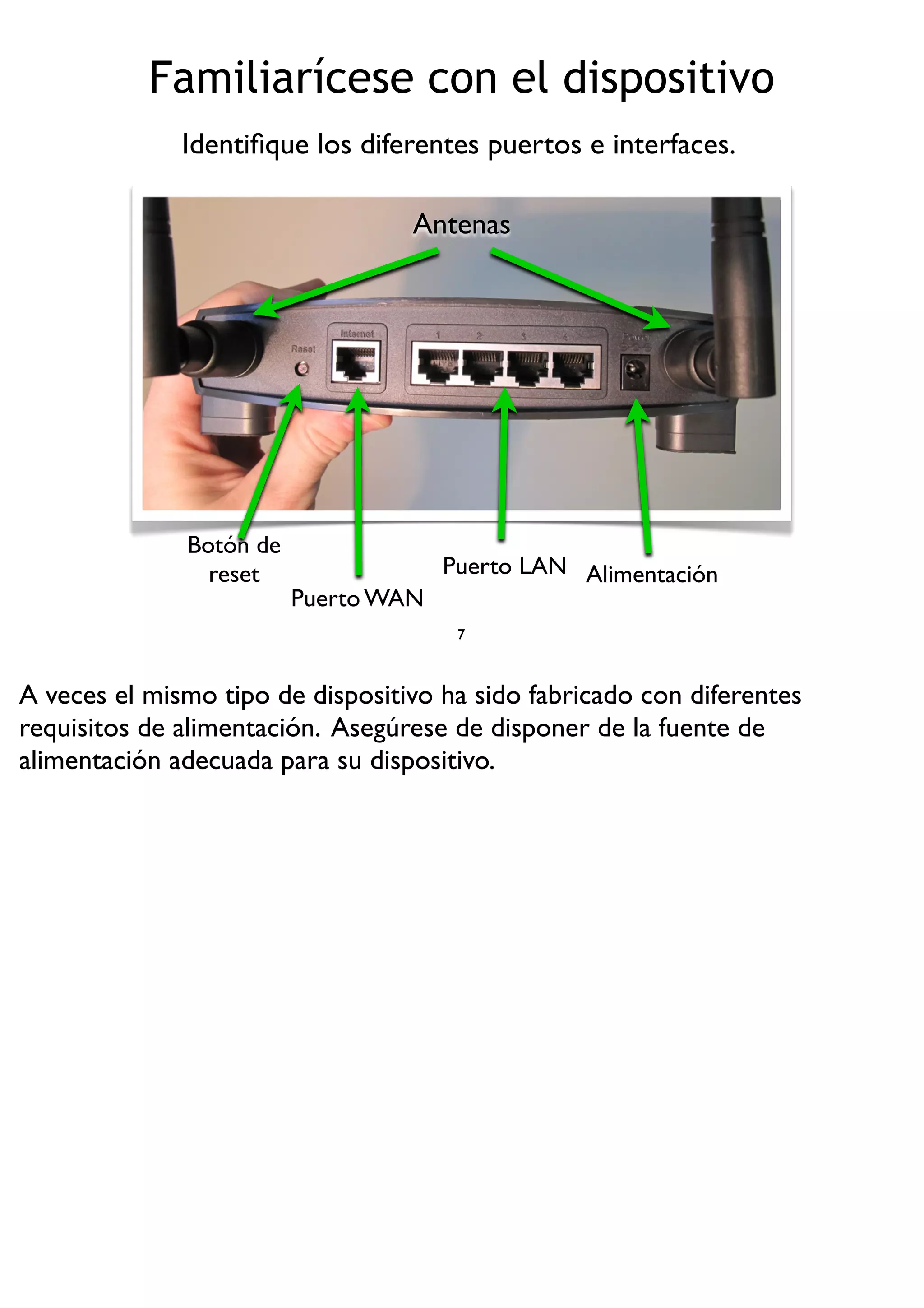

7. Familiarícese con el dispositivo
7
Identifique los diferentes puertos e interfaces.
Botón de
reset
Puerto WAN
Puerto LAN Alimentación
Antenas
A veces el mismo tipo de dispositivo ha sido fabricado con diferentes
requisitos de alimentación. Asegúrese de disponer de la fuente de
alimentación adecuada para su dispositivo.

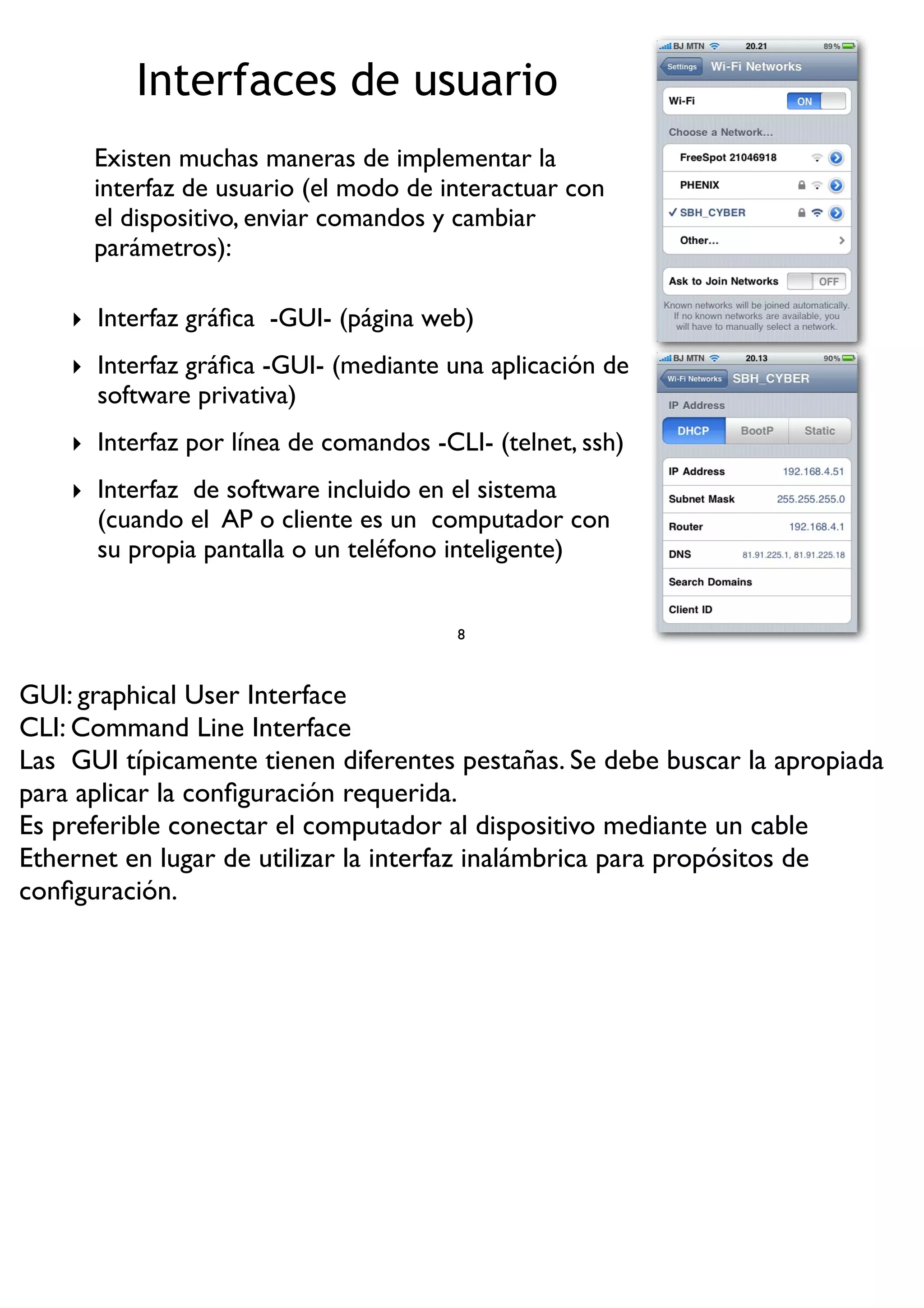

8. Interfaces de usuario
‣ Interfaz gráfica -GUI- (página web)
‣ Interfaz gráfica -GUI- (mediante una aplicación de
software privativa)
‣ Interfaz por línea de comandos -CLI- (telnet, ssh)
‣ Interfaz de software incluido en el sistema
(cuando el AP o cliente es un computador con
su propia pantalla o un teléfono inteligente)
8
Existen muchas maneras de implementar la
interfaz de usuario (el modo de interactuar con
el dispositivo, enviar comandos y cambiar
parámetros):
GUI: graphical User Interface
CLI: Command Line Interface
Las GUI típicamente tienen diferentes pestañas. Se debe buscar la apropiada
para aplicar la configuración requerida.
Es preferible conectar el computador al dispositivo mediante un cable
Ethernet en lugar de utilizar la interfaz inalámbrica para propósitos de
configuración.

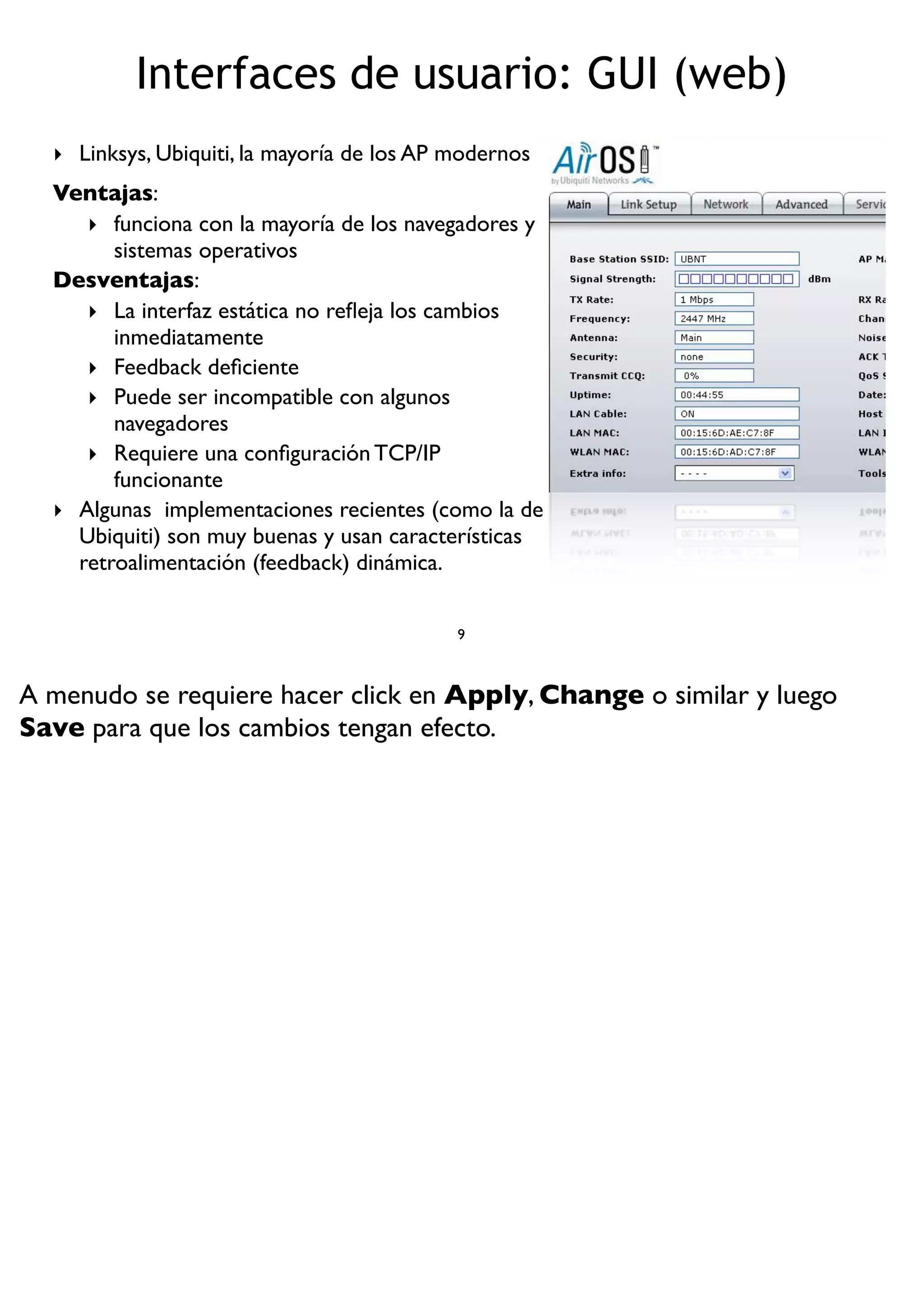

9. Interfaces de usuario: GUI (web)
‣ Linksys, Ubiquiti, la mayoría de los AP modernos
Ventajas:
‣ funciona con la mayoría de los navegadores y
sistemas operativos
Desventajas:
‣ La interfaz estática no refleja los cambios
inmediatamente
‣ Feedback deficiente
‣ Puede ser incompatible con algunos
navegadores
‣ Requiere una configuración TCP/IP
funcionante
‣ Algunas implementaciones recientes (como la de
Ubiquiti) son muy buenas y usan características
retroalimentación (feedback) dinámica.
9
A menudo se requiere hacer click en Apply, Change o similar y luego
Save para que los cambios tengan efecto.

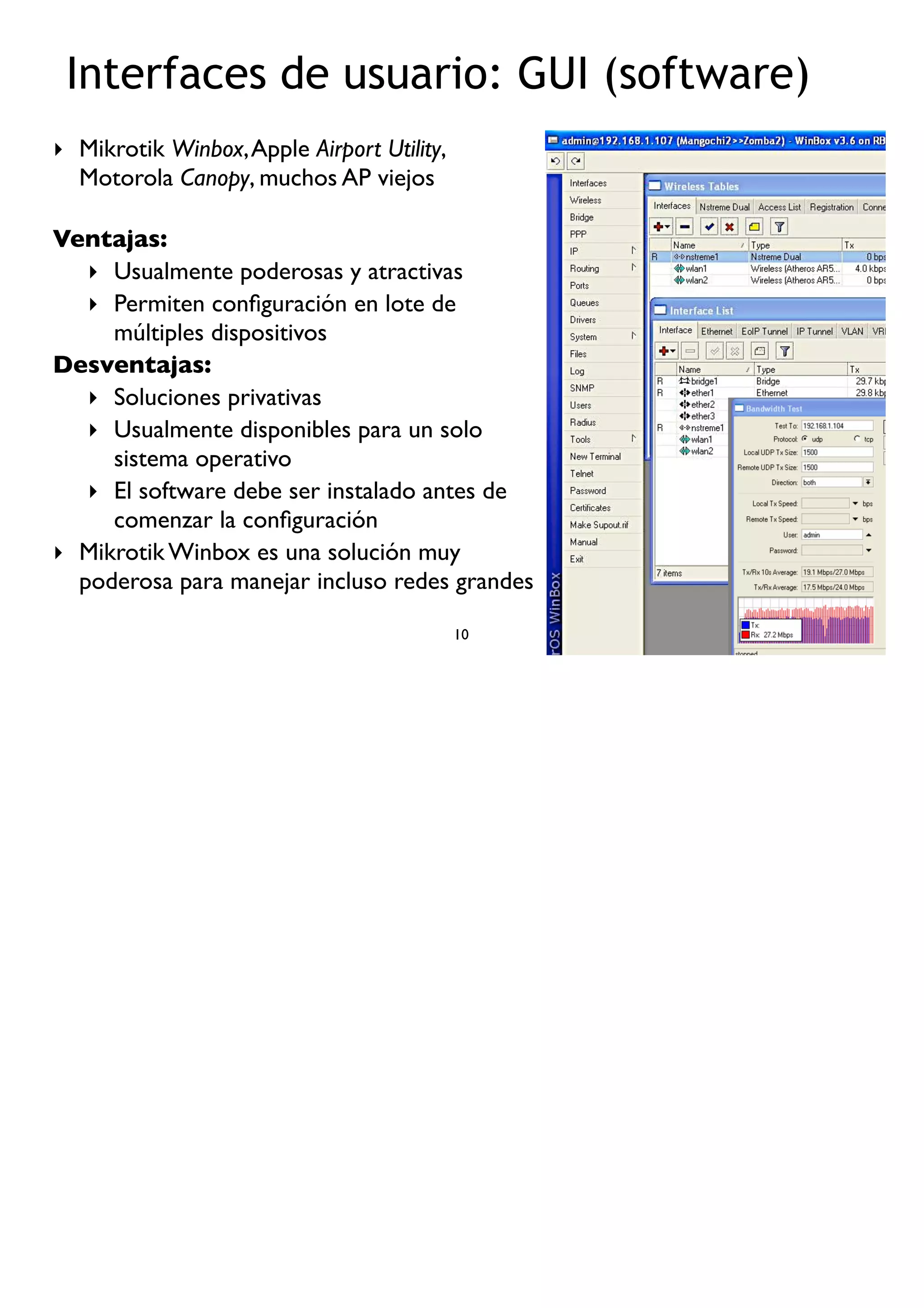

10. ‣ Mikrotik Winbox,Apple Airport Utility,
Motorola Canopy, muchos AP viejos
Ventajas:
‣ Usualmente poderosas y atractivas
‣ Permiten configuración en lote de
múltiples dispositivos
Desventajas:
‣ Soluciones privativas
‣ Usualmente disponibles para un solo
sistema operativo
‣ El software debe ser instalado antes de
comenzar la configuración
‣ Mikrotik Winbox es una solución muy
poderosa para manejar incluso redes grandes
10
Interfaces de usuario: GUI (software)

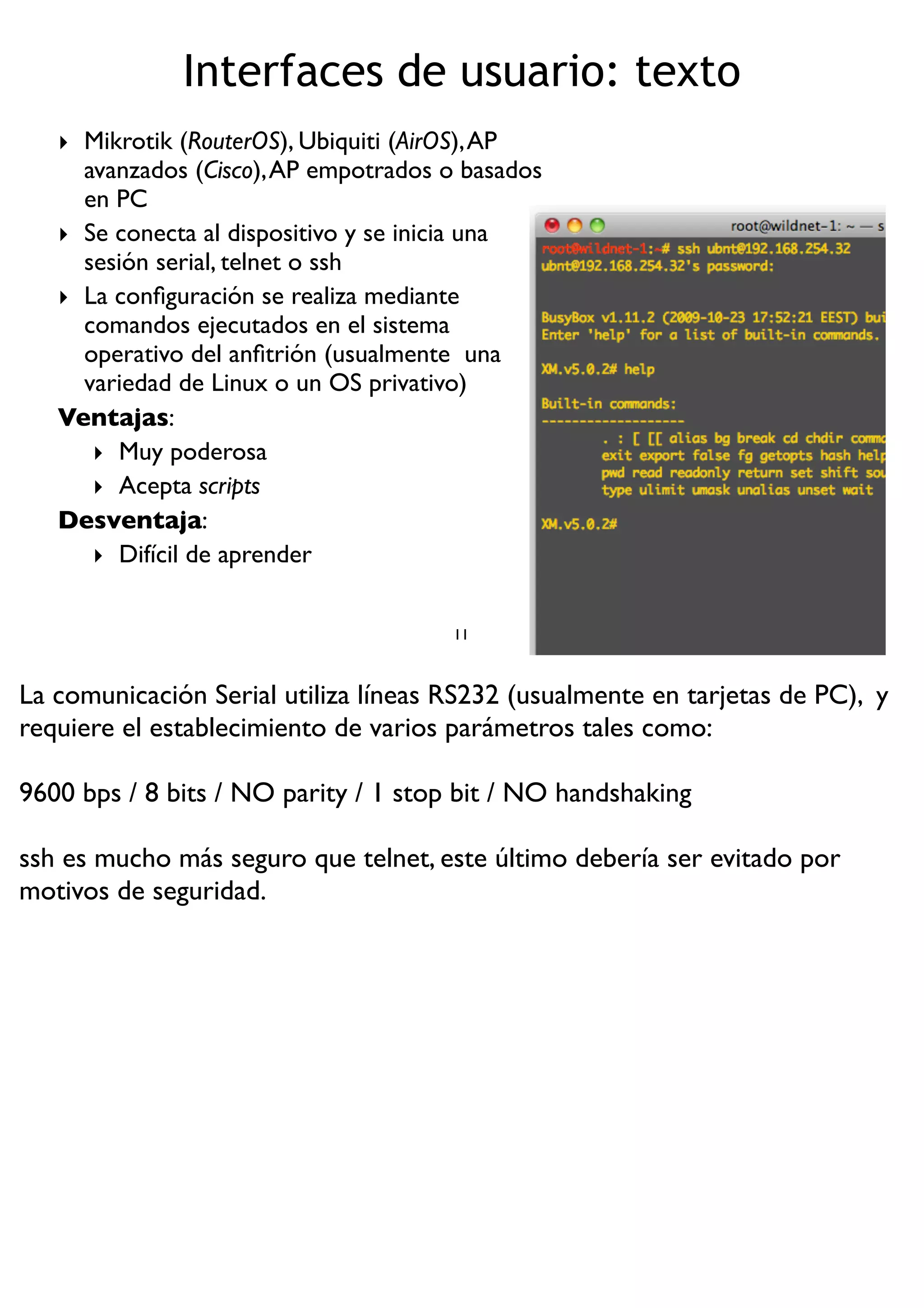

11. Interfaces de usuario: texto
‣ Mikrotik (RouterOS), Ubiquiti (AirOS),AP
avanzados (Cisco),AP empotrados o basados
en PC
‣ Se conecta al dispositivo y se inicia una
sesión serial, telnet o ssh
‣ La configuración se realiza mediante
comandos ejecutados en el sistema
operativo del anfitrión (usualmente una
variedad de Linux o un OS privativo)
Ventajas:
‣ Muy poderosa
‣ Acepta scripts
Desventaja:
‣ Difícil de aprender
11
La comunicación Serial utiliza líneas RS232 (usualmente en tarjetas de PC), y
requiere el establecimiento de varios parámetros tales como:
9600 bps / 8 bits / NO parity / 1 stop bit / NO handshaking
ssh es mucho más seguro que telnet, este último debería ser evitado por
motivos de seguridad.

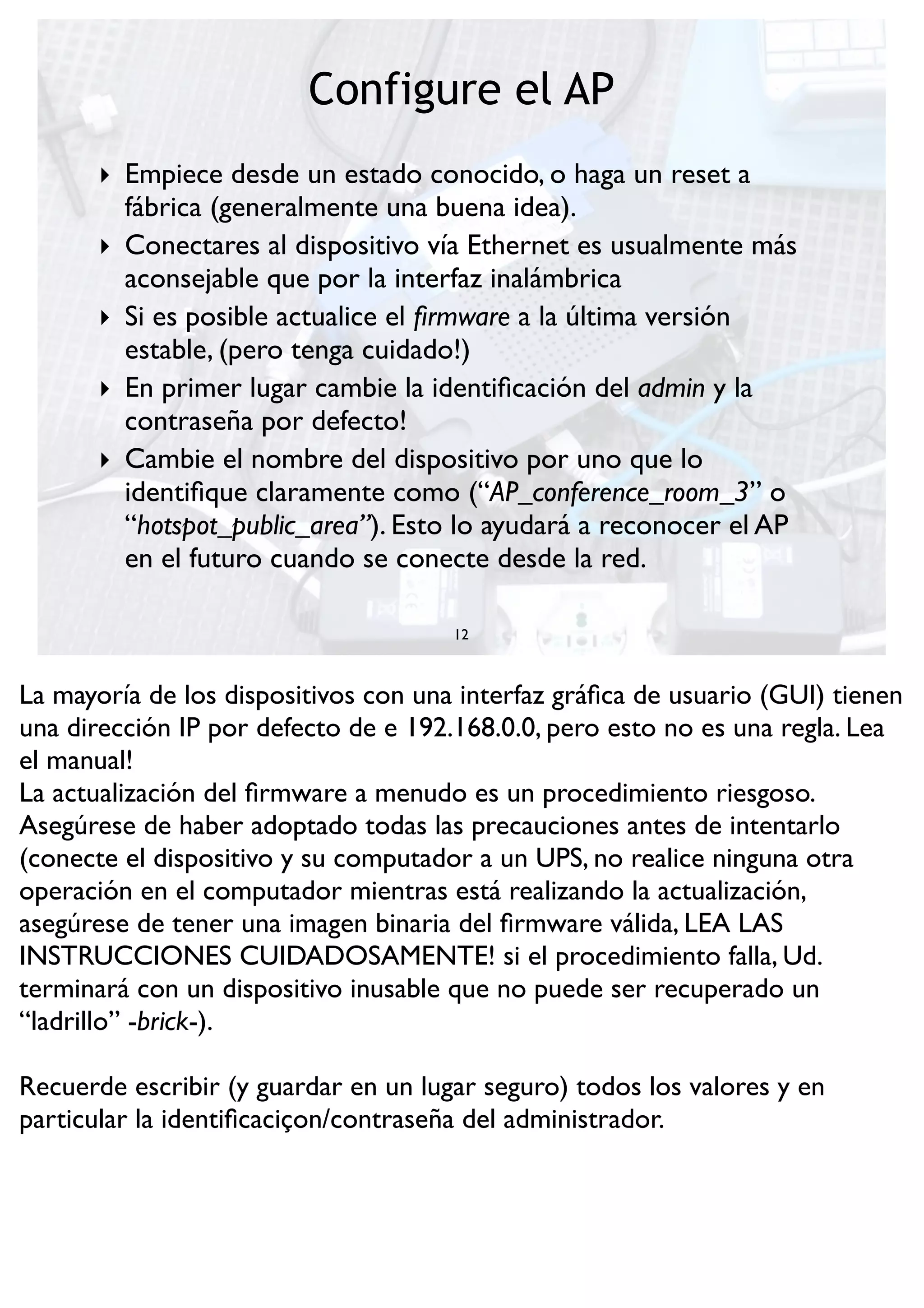

12. Configure el AP
12
‣ Empiece desde un estado conocido, o haga un reset a
fábrica (generalmente una buena idea).
‣ Conectares al dispositivo vía Ethernet es usualmente más
aconsejable que por la interfaz inalámbrica
‣ Si es posible actualice el firmware a la última versión
estable, (pero tenga cuidado!)
‣ En primer lugar cambie la identificación del admin y la
contraseña por defecto!
‣ Cambie el nombre del dispositivo por uno que lo
identifique claramente como (“AP_conference_room_3” o
“hotspot_public_area”). Esto lo ayudará a reconocer el AP
en el futuro cuando se conecte desde la red.
La mayoría de los dispositivos con una interfaz gráfica de usuario (GUI) tienen
una dirección IP por defecto de e 192.168.0.0, pero esto no es una regla. Lea
el manual!
La actualización del firmware a menudo es un procedimiento riesgoso.
Asegúrese de haber adoptado todas las precauciones antes de intentarlo
(conecte el dispositivo y su computador a un UPS, no realice ninguna otra
operación en el computador mientras está realizando la actualización,
asegúrese de tener una imagen binaria del firmware válida, LEA LAS
INSTRUCCIONES CUIDADOSAMENTE! si el procedimiento falla, Ud.
terminará con un dispositivo inusable que no puede ser recuperado un
“ladrillo” -brick-).
Recuerde escribir (y guardar en un lugar seguro) todos los valores y en
particular la identificaciçon/contraseña del administrador.

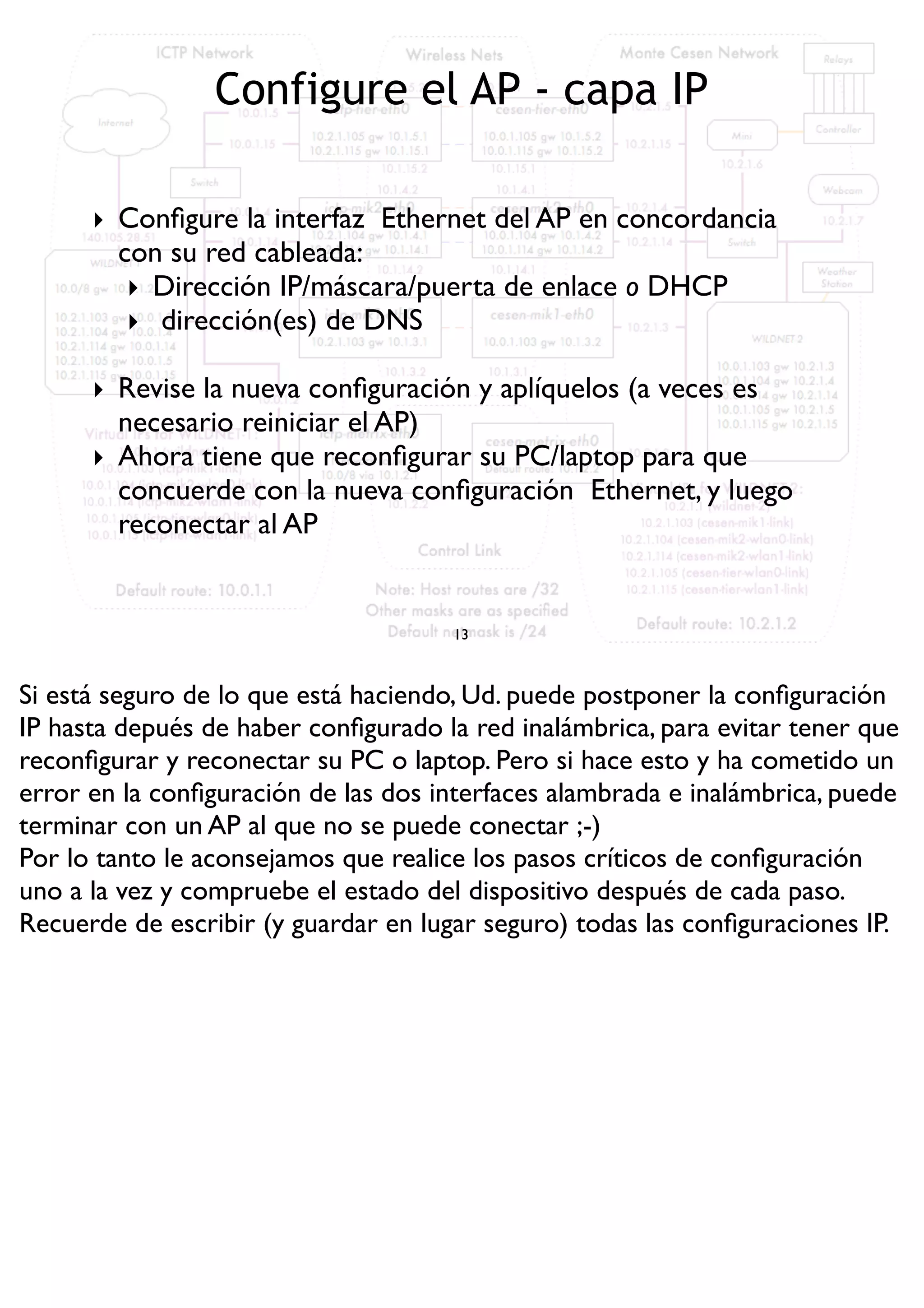

13. Configure el AP - capa IP
13
‣ Configure la interfaz Ethernet del AP en concordancia
con su red cableada:
‣ Dirección IP/máscara/puerta de enlace o DHCP
‣ dirección(es) de DNS
‣ Revise la nueva configuración y aplíquelos (a veces es
necesario reiniciar el AP)
‣ Ahora tiene que reconfigurar su PC/laptop para que
concuerde con la nueva configuración Ethernet, y luego
reconectar al AP
Si está seguro de lo que está haciendo, Ud. puede postponer la configuración
IP hasta depués de haber configurado la red inalámbrica, para evitar tener que
reconfigurar y reconectar su PC o laptop. Pero si hace esto y ha cometido un
error en la configuración de las dos interfaces alambrada e inalámbrica, puede
terminar con un AP al que no se puede conectar ;-)
Por lo tanto le aconsejamos que realice los pasos críticos de configuración
uno a la vez y compruebe el estado del dispositivo después de cada paso.
Recuerde de escribir (y guardar en lugar seguro) todas las configuraciones IP.

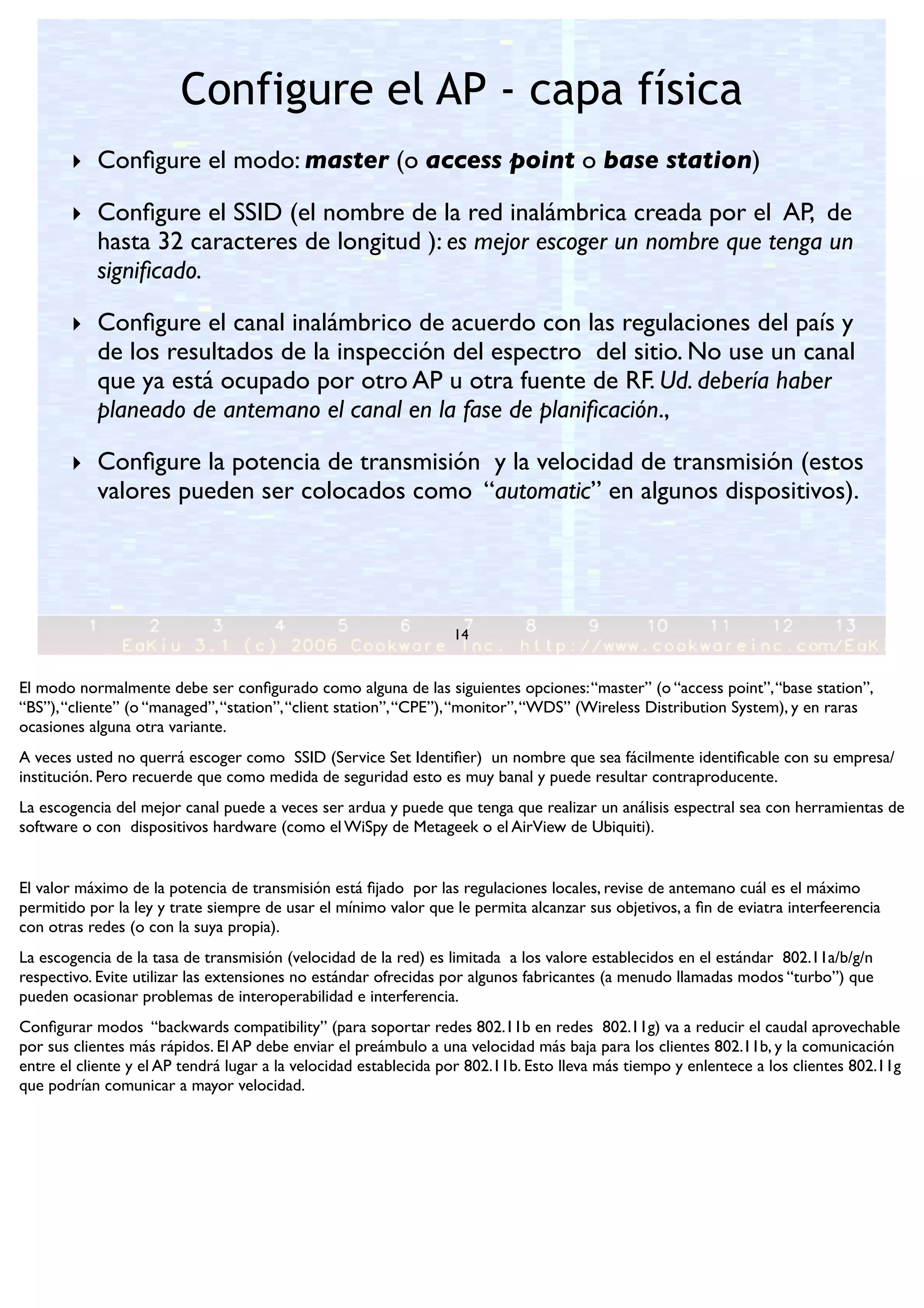

14. Configure el AP - capa física
14
‣ Configure el modo: master (o access point o base station)
‣ Configure el SSID (el nombre de la red inalámbrica creada por el AP, de
hasta 32 caracteres de longitud ): es mejor escoger un nombre que tenga un
significado.
‣ Configure el canal inalámbrico de acuerdo con las regulaciones del país y
de los resultados de la inspección del espectro del sitio. No use un canal
que ya está ocupado por otro AP u otra fuente de RF. Ud. debería haber
planeado de antemano el canal en la fase de planificación.,
‣ Configure la potencia de transmisión y la velocidad de transmisión (estos
valores pueden ser colocados como “automatic” en algunos dispositivos).
El modo normalmente debe ser configurado como alguna de las siguientes opciones:“master” (o “access point”,“base station”,
“BS”),“cliente” (o “managed”,“station”,“client station”,“CPE”),“monitor”,“WDS” (Wireless Distribution System), y en raras
ocasiones alguna otra variante.
A veces usted no querrá escoger como SSID (Service Set Identifier) un nombre que sea fácilmente identificable con su empresa/
institución. Pero recuerde que como medida de seguridad esto es muy banal y puede resultar contraproducente.
La escogencia del mejor canal puede a veces ser ardua y puede que tenga que realizar un análisis espectral sea con herramientas de
software o con dispositivos hardware (como el WiSpy de Metageek o el AirView de Ubiquiti).
El valor máximo de la potencia de transmisión está fijado por las regulaciones locales, revise de antemano cuál es el máximo
permitido por la ley y trate siempre de usar el mínimo valor que le permita alcanzar sus objetivos, a fin de eviatra interfeerencia
con otras redes (o con la suya propia).
La escogencia de la tasa de transmisión (velocidad de la red) es limitada a los valore establecidos en el estándar 802.11a/b/g/n
respectivo. Evite utilizar las extensiones no estándar ofrecidas por algunos fabricantes (a menudo llamadas modos “turbo”) que
pueden ocasionar problemas de interoperabilidad e interferencia.
Configurar modos “backwards compatibility” (para soportar redes 802.11b en redes 802.11g) va a reducir el caudal aprovechable
por sus clientes más rápidos. El AP debe enviar el preámbulo a una velocidad más baja para los clientes 802.11b, y la comunicación
entre el cliente y el AP tendrá lugar a la velocidad establecida por 802.11b. Esto lleva más tiempo y enlentece a los clientes 802.11g
que podrían comunicar a mayor velocidad.

15. Configure el AP - seguridad
15
‣ Configure las características de seguridad de su red:
‣ Sin cifrado (todo el tráfico viaja sin protección)
‣ WEP (Wired Equivalent Privacy), con claves de 40 o 104 bits, es
defectuoso y por lo tanto no aconsejado
‣ WPA / WPA2 (WiFi Protected Access): PSK,TKIP y EAP
‣ Habilite o deshabilite (esconda) la difusión del SSID en las balizas (“beacon”)
‣ Habilite o deshabilite la lista de control de acceso (Access Control List)
(basada en las direcciones MAC de los clientes)
NOTA: las opciones de seguridad a menudo son difíciles de escoger
porque se requiere una buena protección contra usuarios no
intencionales con acceso fácil para los usuarios autorizados.
Los requisitos de seguridad más complejos exigirán
configuraciones más complejas y software adicional.
Habrá una clase dedicada a Seguridad en redes inalámbricas con más
información sobre estos tópicos.
Esconder el SSID y el filtrado de direcciones MAC no añaden mucha
seguridad, complica notablemente el mantenimiento y añaden una fuente de
problemas para los usuarios de su red poco expertos.
El filtrado MAX es una medida de seguridad débil:
-Un cliente malicioso puede capturar paquetes y averiguar cuáles direcciones
MAC tienen derecho a asociarse
-luego puede cambiar su dirección MAC por algunas de las legítimas y así
“engañar” al AP

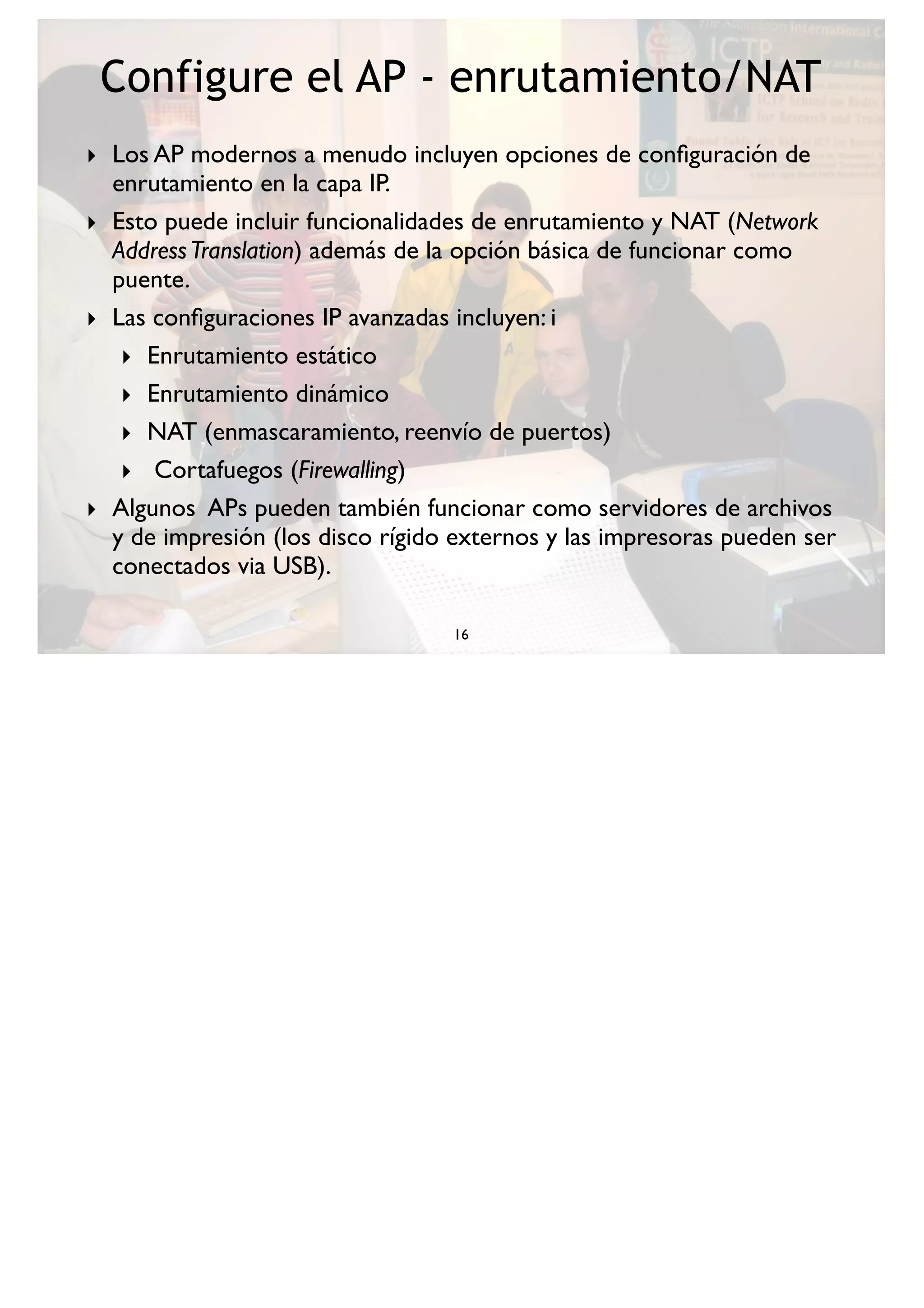

16. Configure el AP - enrutamiento/NAT
16
‣ Los AP modernos a menudo incluyen opciones de configuración de
enrutamiento en la capa IP.
‣ Esto puede incluir funcionalidades de enrutamiento y NAT (Network
AddressTranslation) además de la opción básica de funcionar como
puente.
‣ Las configuraciones IP avanzadas incluyen: i
‣ Enrutamiento estático
‣ Enrutamiento dinámico
‣ NAT (enmascaramiento, reenvío de puertos)
‣ Cortafuegos (Firewalling)
‣ Algunos APs pueden también funcionar como servidores de archivos
y de impresión (los disco rígido externos y las impresoras pueden ser
conectados via USB).

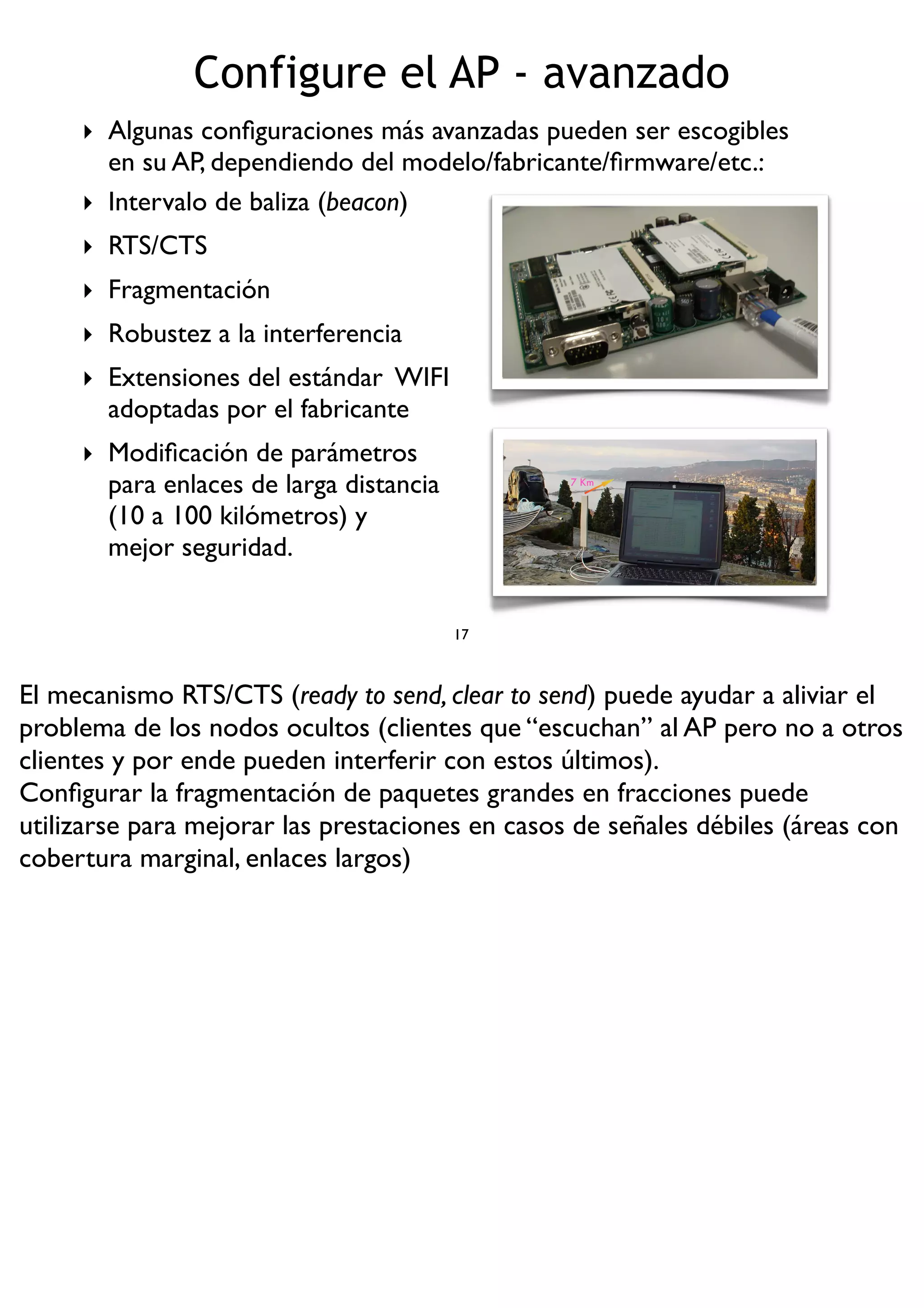

17. Configure el AP - avanzado
17
‣ Algunas configuraciones más avanzadas pueden ser escogibles
en su AP, dependiendo del modelo/fabricante/firmware/etc.:
7 Km
‣ Intervalo de baliza (beacon)
‣ RTS/CTS
‣ Fragmentación
‣ Robustez a la interferencia
‣ Extensiones del estándar WIFI
adoptadas por el fabricante
‣ Modificación de parámetros
para enlaces de larga distancia
(10 a 100 kilómetros) y
mejor seguridad.
El mecanismo RTS/CTS (ready to send, clear to send) puede ayudar a aliviar el
problema de los nodos ocultos (clientes que “escuchan” al AP pero no a otros
clientes y por ende pueden interferir con estos últimos).
Configurar la fragmentación de paquetes grandes en fracciones puede
utilizarse para mejorar las prestaciones en casos de señales débiles (áreas con
cobertura marginal, enlaces largos)

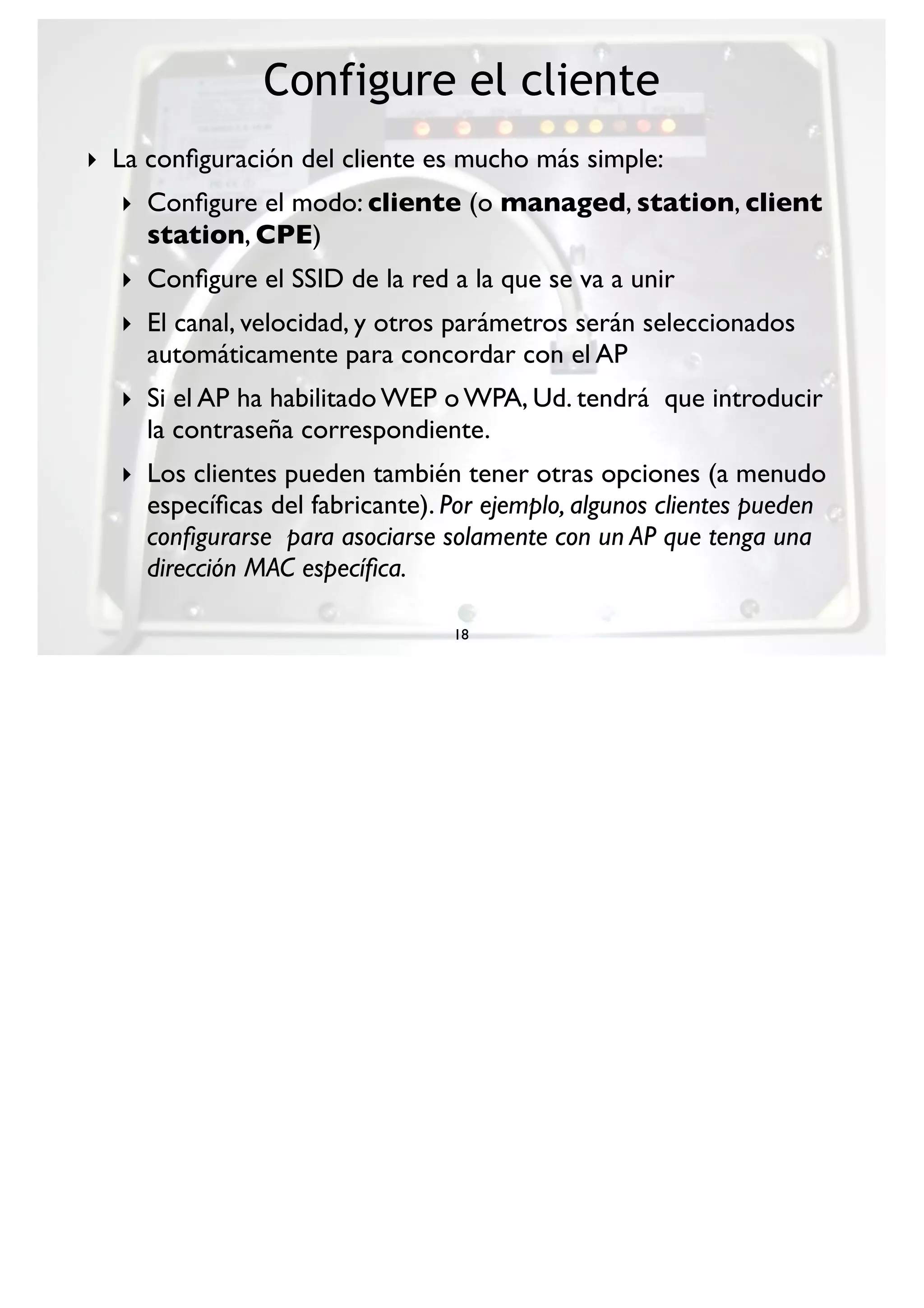

18. Configure el cliente
18
‣ La configuración del cliente es mucho más simple:
‣ Configure el modo: cliente (o managed, station, client
station, CPE)
‣ Configure el SSID de la red a la que se va a unir
‣ El canal, velocidad, y otros parámetros serán seleccionados
automáticamente para concordar con el AP
‣ Si el AP ha habilitado WEP o WPA, Ud. tendrá que introducir
la contraseña correspondiente.
‣ Los clientes pueden también tener otras opciones (a menudo
específicas del fabricante). Por ejemplo, algunos clientes pueden
configurarse para asociarse solamente con un AP que tenga una
dirección MAC específica.

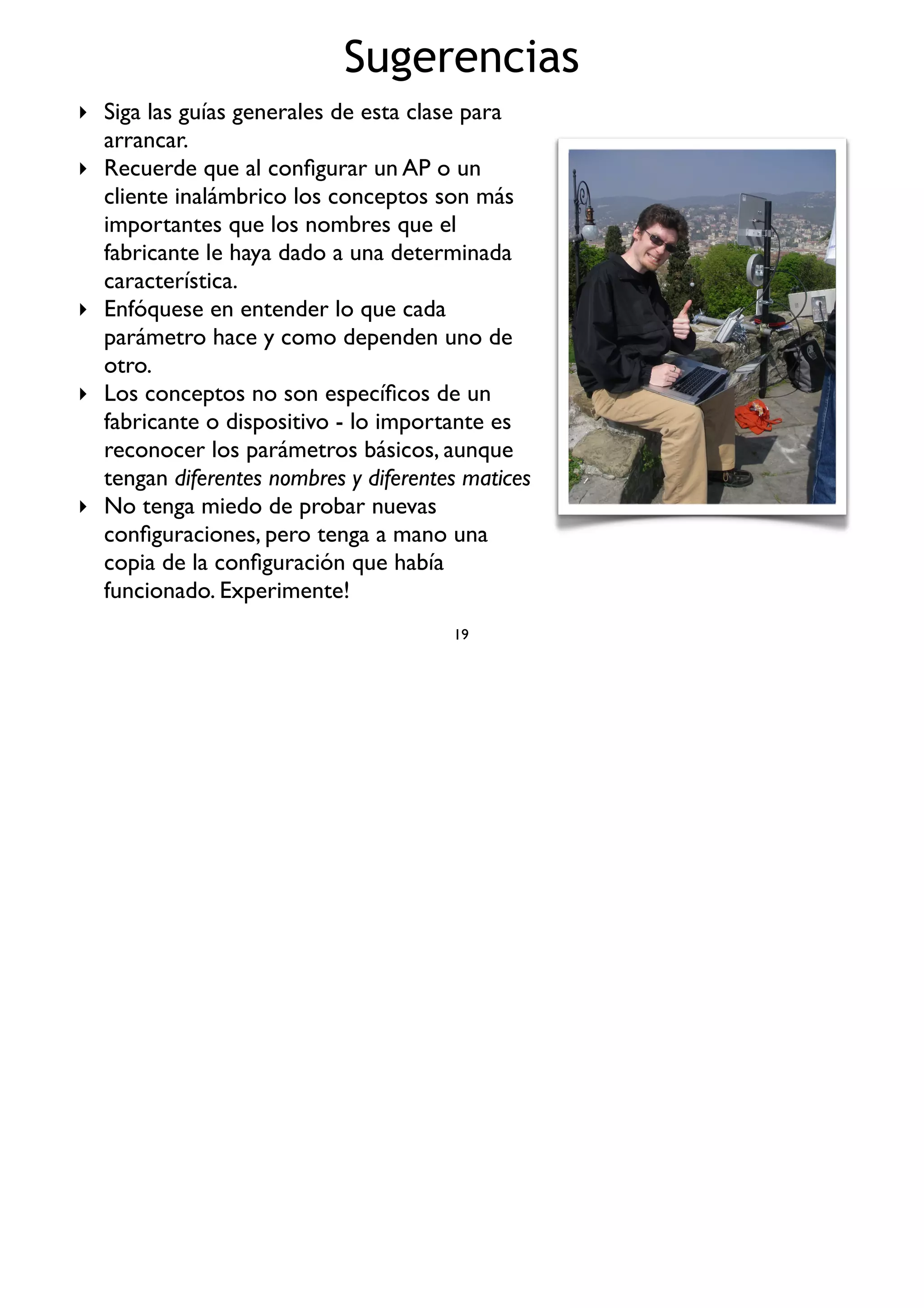

19. Sugerencias
19
‣ Siga las guías generales de esta clase para
arrancar.
‣ Recuerde que al configurar un AP o un
cliente inalámbrico los conceptos son más
importantes que los nombres que el
fabricante le haya dado a una determinada
característica.
‣ Enfóquese en entender lo que cada
parámetro hace y como dependen uno de
otro.
‣ Los conceptos no son específicos de un
fabricante o dispositivo - lo importante es
reconocer los parámetros básicos, aunque
tengan diferentes nombres y diferentes matices
‣ No tenga miedo de probar nuevas
configuraciones, pero tenga a mano una
copia de la configuración que había
funcionado. Experimente!

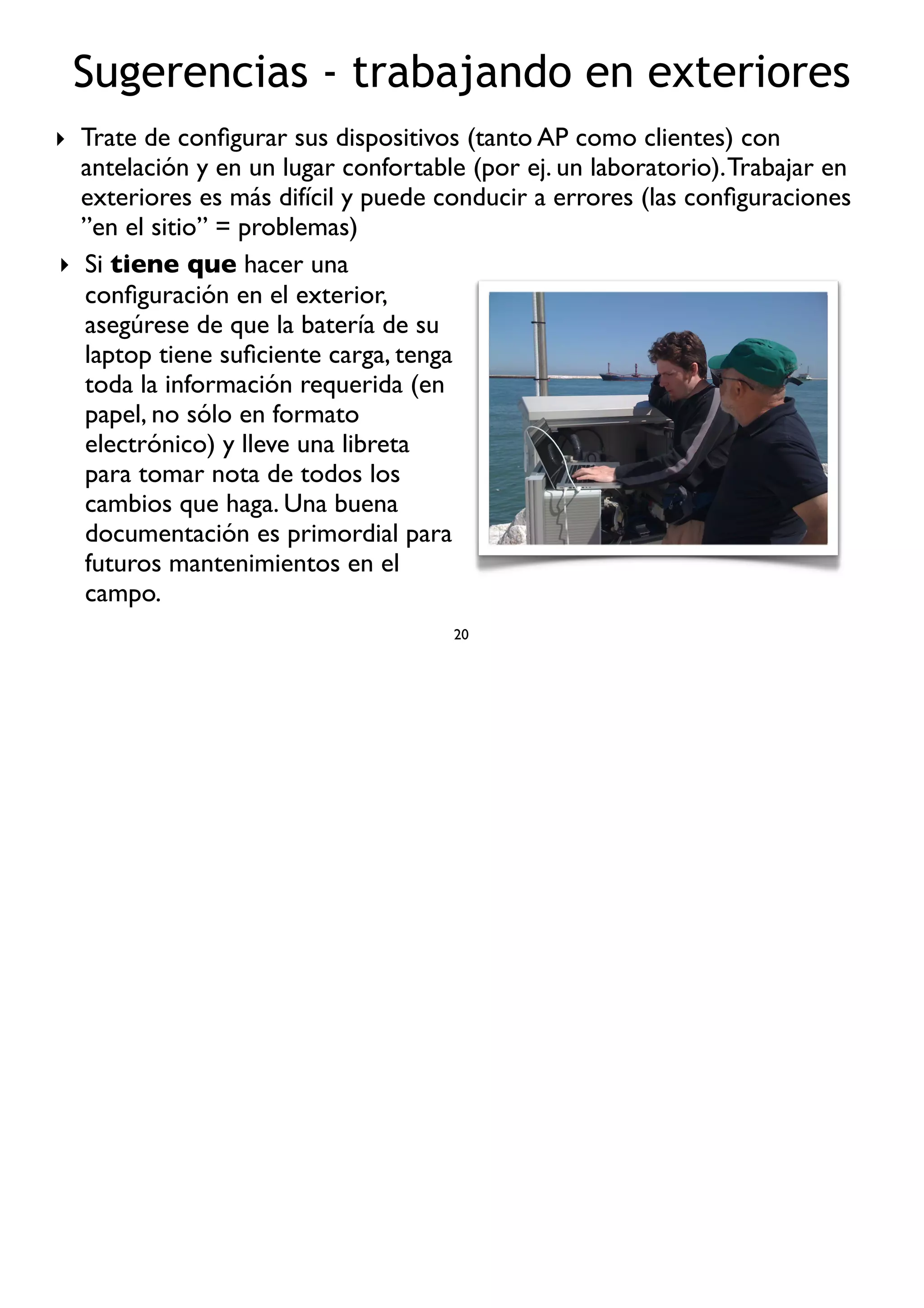

20. Sugerencias - trabajando en exteriores
20
‣ Trate de configurar sus dispositivos (tanto AP como clientes) con
antelación y en un lugar confortable (por ej. un laboratorio).Trabajar en
exteriores es más difícil y puede conducir a errores (las configuraciones
”en el sitio” = problemas)
‣ Si tiene que hacer una
configuración en el exterior,
asegúrese de que la batería de su
laptop tiene suficiente carga, tenga
toda la información requerida (en
papel, no sólo en formato
electrónico) y lleve una libreta
para tomar nota de todos los
cambios que haga. Una buena
documentación es primordial para
futuros mantenimientos en el
campo.

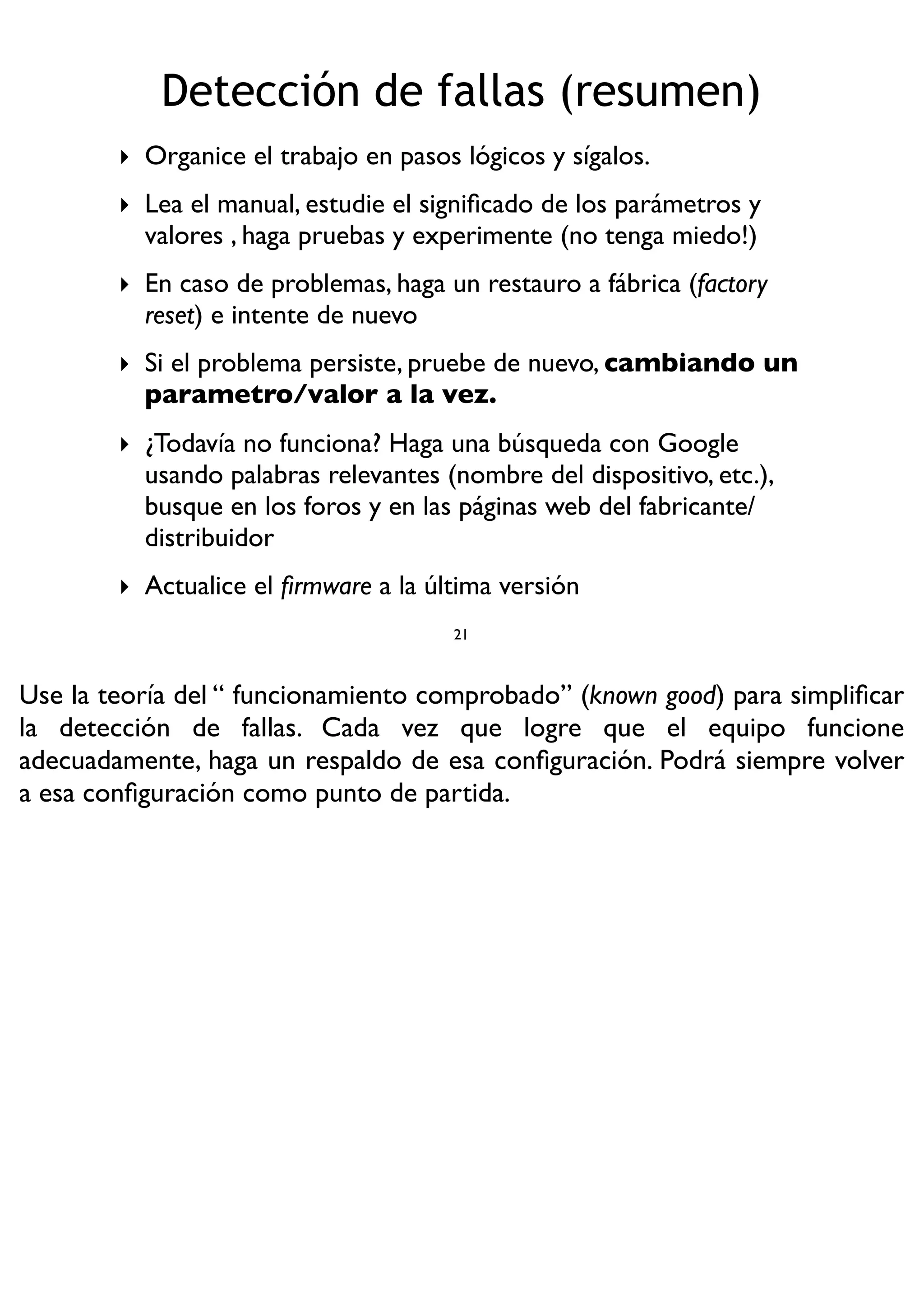

21. ‣ Organice el trabajo en pasos lógicos y sígalos.
‣ Lea el manual, estudie el significado de los parámetros y
valores , haga pruebas y experimente (no tenga miedo!)
‣ En caso de problemas, haga un restauro a fábrica (factory
reset) e intente de nuevo
‣ Si el problema persiste, pruebe de nuevo, cambiando un
parametro/valor a la vez.
‣ ¿Todavía no funciona? Haga una búsqueda con Google
usando palabras relevantes (nombre del dispositivo, etc.),
busque en los foros y en las páginas web del fabricante/
distribuidor
‣ Actualice el firmware a la última versión
Detección de fallas (resumen)
21
Use la teoría del “ funcionamiento comprobado” (known good) para simplificar
la detección de fallas. Cada vez que logre que el equipo funcione
adecuadamente, haga un respaldo de esa configuración. Podrá siempre volver
a esa configuración como punto de partida.

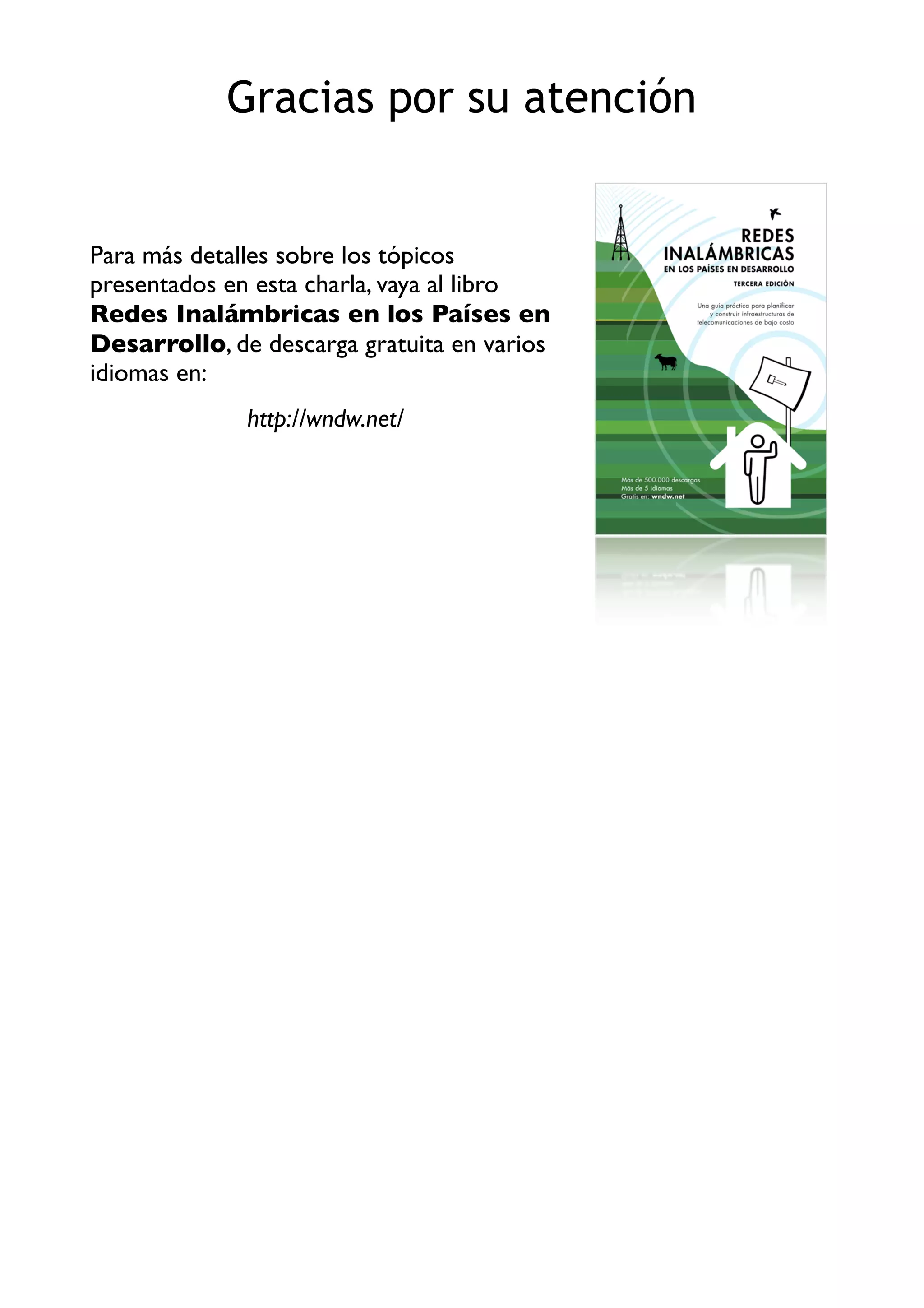

22. Para más detalles sobre los tópicos
presentados en esta charla, vaya al libro
Redes Inalámbricas en los Países en
Desarrollo, de descarga gratuita en varios
idiomas en:
http://wndw.net/
Gracias por su atención
