Este documento describe los diferentes usos de la madera en la construcción, incluyendo revestimientos, carpintería, techos, pisos, escaleras y estructuras. También discute los desafíos asociados con la madera como material de construcción y cómo la tecnología ha ayudado a superar problemas como la retracción, la biodegradación, la intemperie y la combustibilidad. Además, destaca ejemplos históricos y contemporáneos que demuestran que es posible construir integralmente en madera.

1. LA MADERA

2. ¿SE PUEDE CONSTRUIR EN MADERA?

3. REVESTIMIENTO
DE MUROS
CARPINTERÍA
OSCURECIMIENTO
TECHO
PISOS
ESCALERAS
Marcos
Contramarcos
Hojas puertas
Hojas ventanas
Celosías
Postigones
Cortinas de enrollar
Estructura
Revestimiento
interior
Cubierta
Interior (ejemplo machimbre)
Exterior (ejemplo tingladillo)
Parquet
Tarugado
Entablonado
Estructura
Peldaños
Narices
Pasamanos

4. ¿SE PUEDE CONSTRUIR
INTEGRALMENTE EN MADERA?

7. CUESTIÓN CULTURAL
el hombre
viaja con
su CULTURA
PRECONCEPTO
vivienda de
madera
=
vivienda
precaria o
de poca
duración
Escasa
concientización
PROFESIONAL
Aspectos
NORMATIVOS
adversos

8. TECHO DEL PARTENÓN:
Estructura: enormes vigas y tirantes de madera, por encima
un entablado también de madera. Cubierta: tejas de mármol.
Sin madera, el PARTENÓN habría sido
una columnata rodeando un muro.
447 y 432 a C
EL PARTENÓN

10. Notre Dame
París
1163-1345

11. Cuesta trabajo imaginar
que en este sistema
constructivo de bóvedas
sexpartitas haya además
…………….MADERA!!!!
SISTEMA CONSTRUCTIVO:
 BÓVEDAS DE PIEDRA: resiste su
PESO PROPIO, acciones del
ambiente INTERIOR (cambios de
humedad, temperatura, etc).
 CUBIERTA: resiste las acciones
EXTERIORES debidas a la
intemperie (viento y nieve).

12. Sin MADERA,
el Gótico no
habría
podido ser
construido.

15. LAS IGLESIAS DE MADERA MEDIEVALES DE NORUEGA
DRAKKARES (embarcaciones) Iglesias de madera.
SOSTÉN DE ESTRUCTURA: gruesas vigas clavadas en la tierra y en soleras.
IGLESIAS DE “MADEROS ERGUIDOS” (en noruego “Stavkirke”).
MADERA
CORTADA
PERPENDICULAR
AL SENTIDO DE
LAS VETAS.

16. La más famosa en BorgundDe las casi 750 iglesias, hoy sólo
quedan 28, de gran belleza y únicas
en el mundo.
La mayor en Heddal.
La de Urnes: una de las más antiguas (siglo XI -1150)
UNESCO: Patrimonio Cultural de la Humanidad.

17. Sant Miquel de Montblanc -Tarragona - España
Templo de fines del siglo XII o
principios del XIII
En 1939 se empezó a
desmontar la bóveda
barroca, para dejar a la
vista el techo gótico de
madera.

18. Techo de madera mejor
conservado
y de mayores dimensiones
de toda Cataluña.

19. Única iglesia del Reino Unido, (junto con la Abadía de Westmister de
Londres), donde se coronó un rey. (Rey Jaime VI de Escocia año 1567
cuando aún era un niño).
CONSTRUIDA A FINALES DEL SIGLO XV
Iglesia Holy Rude - Stirling (Lowlands Tierras Bajas de Escocia)

21. ¿CÓMO HABRÍA HECHO EL HOMBRE
DURANTE MILENIOS,
hasta hace poco más de dos siglos,
PARA CONSTRUIR
SI NO HUBIERA TENIDO LA MADERA ?
¿SE PUEDEN CONSTRUIR EDIFICIOS
CON MADERA?

22. LA MADERA ES
UN RECURSO NATURAL RENOVABLE
BOSQUES NATURALES (NATIVOS) ARGENTINOS :
NO (Tucumán, Salta, Jujuy)
(tecnológicamente NE (Misiones) y
aptas p/ construcción) Patagonia (fundamentalmente en la cordillera)
FORESTACIÓN O IMPLANTE:
 durante las últimas décadas
 recuperar el patrimonio forestal desbastado
CICLO DEL ÁRBOL HASTA EL ASERRADO:
 NATIVO: 70-80 AÑOS  IMPLANTE: 20-30 AÑOS

23. 1. Corteza
2. Albura
3. Duramen o madera
perfecta;
4. Radio
medular
5. Médula.
Corte
transversal
de un
ROBLE de
37 años

25. ¿Problemas ? de la madera en la construcción
LOS "PROBLEMAS",
SON LAS PROPIEDADES NO
DESEADAS
Pueden MODERARSE o aún ELIMINARSE
mediante TECNOLOGÍAS de TRANSFORMACIÓN

26. EL PROBLEMA FÍSICO – LA RETRACTIBILIDAD
EQUILIBRIO HIGROSCÓPICO: no es “SECADO”
Es: balancear la presión de vapor de agua del aire húmedo del
ambiente con la presión de los espacios intercelulares de la madera.
+ AGUA - RESISTENCIA MECÁNICA + ATAQUE HONGOS
Riesgos de aumento de humedad de una pieza de madera en una obra, por:
 humedades del terreno  condensaciones en sitios mal ventilados
 filtraciones o acceso de agua de lluvia.  pérdidas de cañerías, llaves de paso, etc.
El problema no es sólo la modificación del volumen
sino también de forma.
30% de humedad  PUNTO DE SATURACIÓN
LA MADERA ES UN MATERIAL HIGROSCÓPICO

27. EL PROBLEMA BIOLÓGICO:
LA BIODEGRADACIÓN
La tecnología ha reducido sensiblemente este
problema.
 LA MADERA ES UN MATERIAL ORGÁNICO
EN PERMANENTE EVOLUCIÓN Y
TRANSFORMACIÓN.
 BUEN ALIMENTO PARA HONGOS Y
MUCHOS INSECTOS.
ALGUNAS ESPECIES SE AUTO PROTEGEN

28. PROVOCA EL TÍPICO COLOR GRIS DE LAS MADERAS AL
EXTERIOR.
Efecto de rayos ultravioleta (UV) de la
luz solar ataca la lignina.
TAMBIÉN ÉSTO TIENE SOLUCIÓN
EL PROBLEMA DE LA INTEMPERIE
EL UV, VIENTO Y LLUVIA
(polímero natural que mantiene unidas las fibras)

29. LA ACCIÓN DE LOS RAYOS “UV” SOBRE LA
MADERA SIN PROTECCIÓN
PUERTO VARAS - CHILE

30. PUERTO VARAS - CHILE

31. PUERTO VARAS - CHILE

32. EL PROBLEMA QUÍMICO
LA COMBUSTIBILIDAD
la MADERA es carbón y se quema.
EL COMPORTAMIENTO DE LOS
MATERIALES EN UN INCENDIO,
Más importante que la combustibilidad es:
la MADERA es tan o más segura que la mayoría de
los materiales de construcción de uso habitual.

33.  baja conductividad térmica: la temperatura exterior tarda en llegara al interior.
 carbonización superficial aumenta el efecto anterior.
 dilatación térmica es despreciable.
 gases de la combustión no son tóxicos.
 tiempos elevados de estabilidad al fuego para los elementos estructurales.
 permite evacuación del edificio o la extinción del incendio.

35. PABELLON DE
LA UTOPIA
23.000 M2
(Exposición
Mundial
Lisboa 1998)
fue ELEGIDA
LA MADERA
POR SU
RESISTENCIA
AL INCENDIO

36. EL PROBLEMA MECÁNICO – LA ANISOTROPÍA
LEY DE HOOKE: “La cantidad de estiramiento o de compresión (cambio de longitud),
es directamente proporcional a la fuerza aplicada”. Lo que equivale a decir que:
Robert Hooke: físico inglés contemporáneo de Newton.
anagrama: “Ut tensio sic vis” (“como la extensión, así la fuerza”)
dos años después reveló su contenido.
Como el ACERO: buen comportamiento a COMPRESION, TRACCION,
FLEXION O CORTE.
La MADERA es "LA" ANISOTROPÍA por excelencia.
Compite estructuralmente con el ACERO, y deja muy atrás al HORMIGÓN.
Varía su COMPORTAMIENTO MECÁNICO según sus 3 EJES .

37. Hooke's Law (1656)
"The power (sic.) of any
springy body is in the
same proportion with
the extension.”

38. EL MECÁNICO – LA ANISOTROPÍA
Los “PROBLEMAS” de la Madera

39.  El límite DIMENSIONAL:
 longitud del tronco,
(diferente en coníferas y latifoliadas)
 diámetro del tronco.
 La RETRACTIBILIDAD diferenciada.
Estos límites ya no existen. Pocos materiales han tenido un
desarrollo tecnológico tan explosivo en el siglo XX.
Fue una dificultad para construir durante siglos.
EL PROBLEMA DIMENSIONAL
LA MATERIA PRIMA

40. MADERA LAMINADA ENCOLADA
LOS ELEMENTOS DE MADERA LAMINADA ESTRUCTURAL (MLE) SON PIEZAS:
• DE SECCIÓN TRANSVERSAL RECTANGULAR
• DE ANCHO FIJO
• ALTURA CONSTANTE O VARIABLE
• ESPESOR DE LAS LÁMINAS VARÍA ENTRE 20 Y 45 MM
• LARGO LIMITADO SOLO X POSIBILIDADES DE TRANSPORTE
• DE EJE RECTO O CURVO,
• UNION IRREVERSIBLE CON ADHESIVO (ENCOLADO) QUE NO DISMINUYE LA SECCIÓN

41. FINGER JOINT: articulación del dedo.
(también conocido como “peine común”)
Es la ARTICULACIÓN más común utilizada para
formar largas piezas de madera.

42. sistemas de estructura portante
con grandes distancias de luces
sin apoyos.

43. Purbeck Hall del INTERNATIONAL CENTRE
Proyecto de WH arquitectos - estructuras de madera laminada encolada.
50 metros de luz

48. Libre conformabilidad y libertad de diseño arquitectónico
• las piezas pueden fabricarse casi con cualquier forma y dimensiones.
• curvas, peraltadas, articuladas o redondas.
• Ello abre a planificadores y arquitectos la posibilidad de hacer diseños
especiales.

49. Sección de
madera maciza
con grietas
después del
proceso de
secado natural.
La madera laminada encolada
tiene una humedad de madera
de aprox. el 10 -12 %.

50. Cantidad de energía necesaria para producir materiales
(en unidades)
EL BOSQUE Y LA MADERA DE EXPLOTACIÓN:
absorben DIÓXIDO DE CARBONO.
liberan OXÍGENO a través de la fotosíntesis.
La MADERA, como producto del bosque, presenta un EQUILIBRIO ENERGÉTICO mucho mejor
que los demás materiales de construcción.
CONSUMO DE ENERGÍA PARA LA
ELABORACIÓN DE MATERIALES
CONSTRUIR CON
MADERA ES
COMPATIBLE CON EL
MEDIO AMBIENTE.
Fuente:
consejofederalalemán
150
120
90
60
30
0
1 4 6
24
126
madera cemento acero aluminioMaterial
Plástico
ECOLOGÍA Y ECONOMÍA

51. VIVIENDAS UNIFAMILIARES
EN MADERA

52. Balloon frame
Platform frame

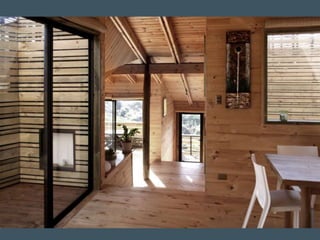

53. METAMORFOSIS 1 – JOSÉ ULLOA DAVET + DELPHINE DING – CHILE
Año proyecto: 2006 Año construcción: 2008
Superficie terreno: 5000 m2
Superficie construida: 180 m2

65. ALGUNAS VENTAJAS
DE CONSTRUIR EN MADERA

66.  Rapidez de montaje ( los plazos de construcción se reducen en un 40%).
 Uso racional de materiales (no construir paredes y pisos para luego romperlos para “pasar” las
instalaciones).
 SC estandarizado madera, placa de yeso, placa de madera ( reduce desperdicios).
 Bajo peso (las estructuras de madera resultan 4 veces menos pesadas que las de construcción
húmeda tradicional, debido a su menor PE) .
 Antisismo (debido a los continuos terremotos en Japón, se ha reglamentado los SC madera
por su mayor seguridad).
 SC sustentable (cuando la madera utilizada es de implante, como por ej el pino elliottis cuya
industrialización, además es de bajo consumo energético).
 Adaptabilidad climática (hay casas de madera en los polos, Siberia, las selvas de África,
Amazonas, en los salitrales de Chile, junto al mar, etc., y todas
funcionan eficientemente).
 Conservación energética (los sistemas constructivos de madera son energéticamente muy
eficientes ya que permiten incorporar las aislaciones necesarias y se
complementan utilizando aberturas adecuadas (herméticas, vidrio
doble con cámara de aire, etc. ).
 Hábitat orgánico (la geobiología recomienda la madera como uno de los materiales ideales para
convivir, por su nula capacidad de alterar nuestros sensibles campos magnéticos
Esto es fácil de comprobar observando el placer que la mayoría de la gente
experimenta dentro de una construcción de este tipo).

67. EL MÁXIMO DE CREATIVIDAD
EN EL DISEÑO CON MADERA

68. Carlo Fidani – Peel Regional Cancer Center
Ontario - Canadá

69. Rogers Stirk Harbour – Asamblea Nacional de Gales
Inglaterra

70. Sistema constructivo:
madera laminada.
Terminado en menos
de 49 semanas.
Increíblemente
preciso. Edificio
sustentable.
Murray Grove- edificio de 9 pisos – Londres
Estudio londinense Waugh Thistleton – 2008/2009

72. La biomasa del árbol es
en un 80 % “aire”,
carbono que se fija
oxigeno que se libera

73. Con madera no sólo
producimos arquitectura
Con madera hacemos
sustentable EL MUNDO

74. Desde 1992, el ruso Nikolai Sutyagin,
construye en la ciudad de
Arkhangelsk lo que en principio iba a
ser una pequeña casa de madera, y
que tras múltiples ampliaciones se ha
convertido en una construcción de 13
plantas y 44 metros de altura.
Como las autoridades quieren
demolerla por cuestiones de
seguridad, la última ocurrencia de
este hombre ha sido tapar todos los
accesos a partir de la segunda planta,
como si fuese ese el techo de la
vivienda, y reclamar así que las 12
plantas restantes no tienen por que
cumplir los criterios de seguridad y
habitabilidad porque son, según el
“elementos decorativos sobre su
tejado”.
¡UNA CURIOSIDAD!!!
