1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO Mariño”
Extensión Porlamar.
Instalaciones Complementarias
Estudiante: Angel Busca Urbina
C.I. 27,363,486
Prof. Arq. Jumer Aponte
Construcción III

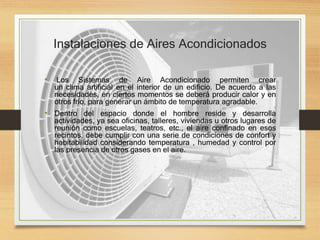

2. Instalaciones de Aires Acondicionados
• Los Sistemas de Aire Acondicionado permiten crear
un clima artificial en el interior de un edificio. De acuerdo a las
necesidades, en ciertos momentos se deberá producir calor y en
otros frío, para generar un ámbito de temperatura agradable.
• Dentro del espacio donde el hombre reside y desarrolla
actividades, ya sea oficinas, talleres, viviendas u otros lugares de
reunión como escuelas, teatros, etc., el aire confinado en esos
recintos, debe cumplir con una serie de condiciones de confort y
habitabilidad considerando temperatura , humedad y control por
las presencia de otros gases en el aire.

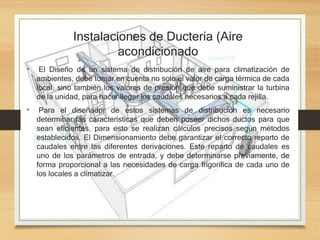

3. Instalaciones de Ducteria (Aire
acondicionado
• El Diseño de un sistema de distribución de aire para climatización de
ambientes, debe tomar en cuenta no solo el valor de carga térmica de cada
local, sino también los valores de presión que debe suministrar la turbina
de la unidad, para hacer llegar los caudales necesarios a cada rejilla.
• Para el diseñador de estos sistemas de distribución es necesario
determinar las características que deben poseer dichos ductos para que
sean eficientes, para esto se realizan cálculos precisos según métodos
establecidos. El Dimensionamiento debe garantizar el correcto reparto de
caudales entre las diferentes derivaciones. Este reparto de caudales es
uno de los parámetros de entrada, y debe determinarse previamente, de
forma proporcional a las necesidades de carga frigorífica de cada uno de
los locales a climatizar.

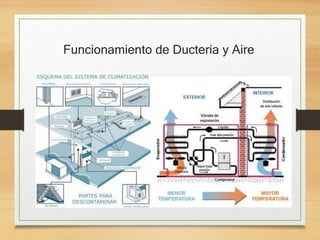

4. Funcionamiento de Ducteria y Aire

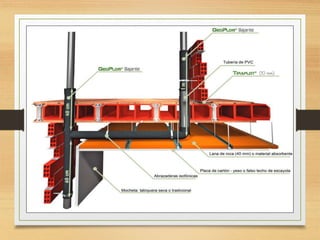

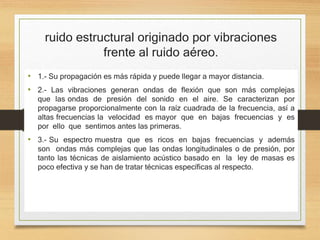

5. ruido estructural originado por vibraciones
frente al ruido aéreo.
• 1.- Su propagación es más rápida y puede llegar a mayor distancia.
• 2.- Las vibraciones generan ondas de flexión que son más complejas
que las ondas de presión del sonido en el aire. Se caracterizan por
propagarse proporcionalmente con la raíz cuadrada de la frecuencia, así a
altas frecuencias la velocidad es mayor que en bajas frecuencias y es
por ello que sentimos antes las primeras.
• 3.- Su espectro muestra que es ricos en bajas frecuencias y además
son ondas más complejas que las ondas longitudinales o de presión, por
tanto las técnicas de aislamiento acústico basado en la ley de masas es
poco efectiva y se han de tratar técnicas específicas al respecto.

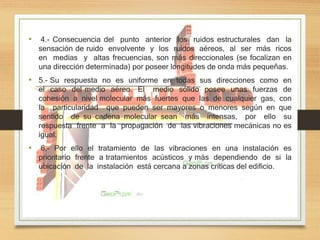

6. • 4.- Consecuencia del punto anterior los ruidos estructurales dan la
sensación de ruido envolvente y los ruidos aéreos, al ser más ricos
en medias y altas frecuencias, son más direccionales (se focalizan en
una dirección determinada) por poseer longitudes de onda más pequeñas.
• 5.- Su respuesta no es uniforme en todas sus direcciones como en
el caso del medio aéreo. El medio sólido posee unas fuerzas de
cohesión a nivel molecular más fuertes que las de cualquier gas, con
la particularidad que pueden ser mayores o menores según en que
sentido de su cadena molecular sean más intensas, por ello su
respuesta frente a la propagación de las vibraciones mecánicas no es
igual.
• 6,- Por ello el tratamiento de las vibraciones en una instalación es
prioritario frente a tratamientos acústicos y más dependiendo de si la
ubicación de la instalación está cercana a zonas críticas del edificio.

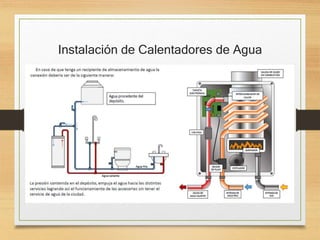

8. Instalación de Calentadores de Agua

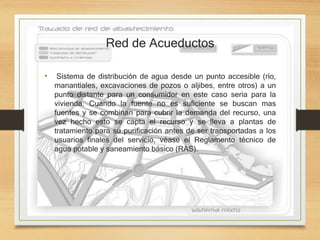

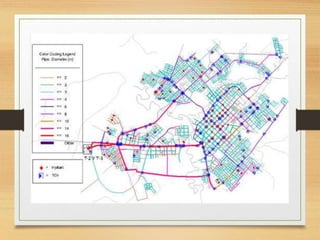

11. Red de Acueductos
• Sistema de distribución de agua desde un punto accesible (río,
manantiales, excavaciones de pozos o aljibes, entre otros) a un
punto distante para un consumidor en este caso seria para la
vivienda. Cuando la fuente no es suficiente se buscan mas
fuentes y se combinan para cubrir la demanda del recurso, una
vez hecho esto se capta el recurso y se lleva a plantas de
tratamiento para su purificación antes de ser transportadas a los
usuarios finales del servicio, véase el Reglamento técnico de
agua potable y saneamiento básico (RAS).

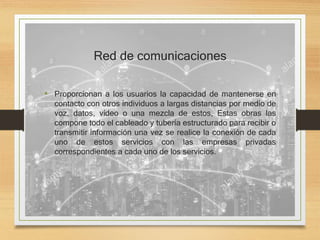

13. Red de comunicaciones
• Proporcionan a los usuarios la capacidad de mantenerse en
contacto con otros individuos a largas distancias por medio de
voz, datos, vídeo o una mezcla de estos, Estas obras las
compone todo el cableado y tubería estructurado para recibir o
transmitir información una vez se realice la conexión de cada
uno de estos servicios con las empresas privadas
correspondientes a cada uno de los servicios.

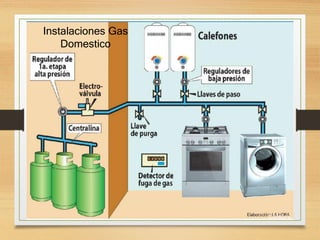

14. Instalaciones Gas
Domestico

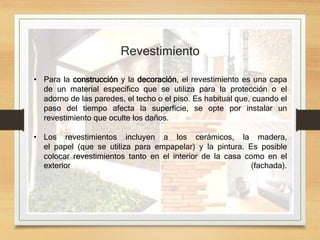

15. • Para la construcción y la decoración, el revestimiento es una capa
de un material específico que se utiliza para la protección o el
adorno de las paredes, el techo o el piso. Es habitual que, cuando el
paso del tiempo afecta la superficie, se opte por instalar un
revestimiento que oculte los daños.
• Los revestimientos incluyen a los cerámicos, la madera,
el papel (que se utiliza para empapelar) y la pintura. Es posible
colocar revestimientos tanto en el interior de la casa como en el
exterior (fachada).
Revestimiento

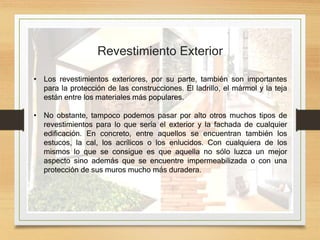

16. Revestimiento Exterior
• Los revestimientos exteriores, por su parte, también son importantes
para la protección de las construcciones. El ladrillo, el mármol y la teja
están entre los materiales más populares.
• No obstante, tampoco podemos pasar por alto otros muchos tipos de
revestimientos para lo que sería el exterior y la fachada de cualquier
edificación. En concreto, entre aquellos se encuentran también los
estucos, la cal, los acrílicos o los enlucidos. Con cualquiera de los
mismos lo que se consigue es que aquella no sólo luzca un mejor
aspecto sino además que se encuentre impermeabilizada o con una
protección de sus muros mucho más duradera.

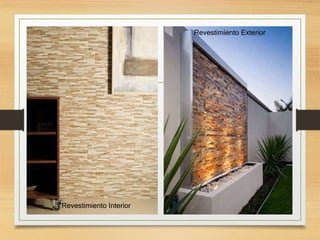

17. Revestimiento Interior
Revestimiento Exterior
