El documento describe las instalaciones en construcción, incluyendo sanitarias, eléctricas, térmicas, telefónicas, de televisión, de seguridad y de gas. Se detalla la importancia y características de cada tipo de instalación, así como los materiales y normas necesarias para su correcta implementación. Se enfatiza la necesidad de un diseño eficiente y seguro que satisfaga las condiciones de habitabilidad y cumplimiento normativo en los edificios.

2. República Bolivariana de Venezuela
Ministerio Del Poder Popular Para la Educación
Instituto Universitario de Tecnología Antonio José de
Sucre
Anaco- Edo. Anzoátegui.
Extensión Anaco.
Asignatura: Construcción II.
Bachilleres
Farias Marlene
Patete Yolimar
Caura Edgarlys
Arreaza Reinellys

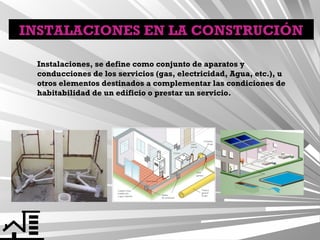

3. INSTALACIONES EN LA CONSTRUCIÓN
Instalaciones, se define como conjunto de aparatos y
conducciones de los servicios (gas, electricidad, Agua, etc.), u
otros elementos destinados a complementar las condiciones de
habitabilidad de un edificio o prestar un servicio.

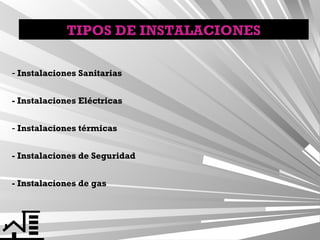

4. TIPOS DE INSTALACIONES
- Instalaciones Sanitarias
- Instalaciones Eléctricas
- Instalaciones térmicas
- Instalaciones de Seguridad
- Instalaciones de gas

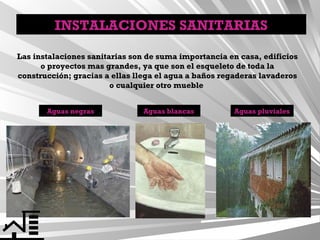

5. INSTALACIONES SANITARIAS
Las instalaciones sanitarias son de suma importancia en casa, edificios
o proyectos mas grandes, ya que son el esqueleto de toda la
construcción; gracias a ellas llega el agua a baños regaderas lavaderos
o cualquier otro mueble
Aguas negras
Aguas blancas
Aguas pluviales

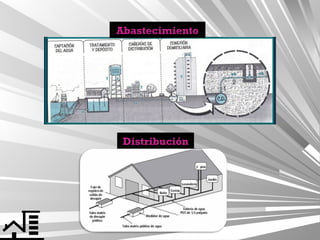

6. Abastecimiento
Distribución

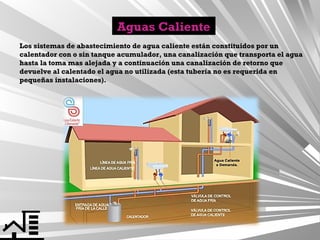

7. Aguas Caliente
Los sistemas de abastecimiento de agua caliente están constituidos por un
calentador con o sin tanque acumulador, una canalización que transporta el agua
hasta la toma mas alejada y a continuación una canalización de retorno que
devuelve al calentado el agua no utilizada (esta tubería no es requerida en
pequeñas instalaciones).

8. Las aguas pluviales
Las aguas negras
Las aguas residuales o
aguas negras son las
procedentes del
desagüe de la cocina o
baño.
Esta agua pueden ser
sometidas a un proceso
de depuración
biológica, de modo que
se puedan aprovechar
para usos en los que no
se requiere agua
potable como por
ejemplo el riego

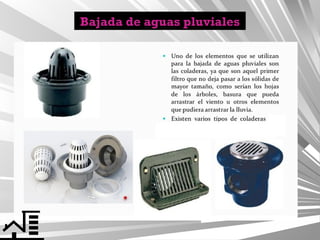

9. Bajada de aguas pluviales

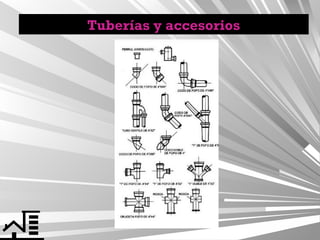

10. Tuberías y accesorios

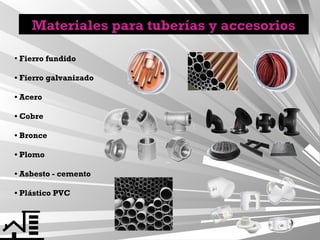

11. Materiales para tuberías y accesorios
• Fierro fundido
• Fierro galvanizado
• Acero
• Cobre
• Bronce
• Plomo
• Asbesto - cemento
• Plástico PVC

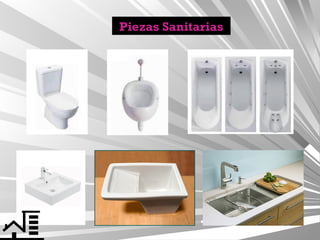

12. Piezas Sanitarias

13. INSTALACIONES ELECTRICAS
Una instalación eléctrica es uno o varios circuitos eléctricos destinados a
un uso específico y que cuentan con los equipos necesarios para
asegurar el correcto funcionamiento de ellos y los aparatos eléctricos
conectados a los mismos.

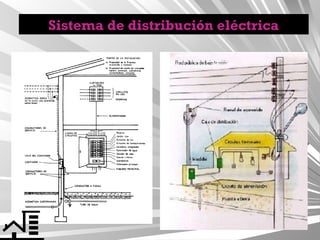

14. Sistema de distribución eléctrica

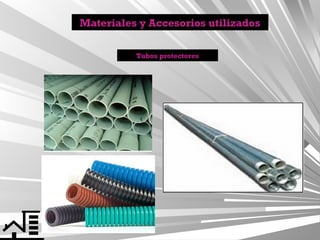

16. Materiales y Accesorios utilizados
Tubos protectores

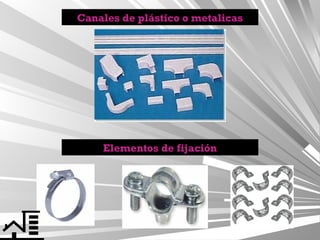

17. Canales de plástico o metalicas
Elementos de fijación

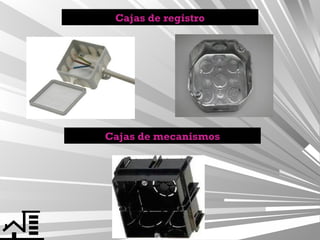

18. Cajas de registro
Cajas de mecanismos

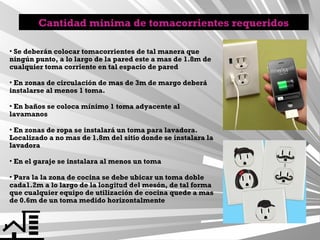

19. Cantidad minima de tomacorrientes requeridos
• Se deberán colocar tomacorrientes de tal manera que
ningún punto, a lo largo de la pared este a mas de 1.8m de
cualquier toma corriente en tal espacio de pared
• En zonas de circulación de mas de 3m de margo deberá
instalarse al menos 1 toma.
• En baños se coloca mínimo 1 toma adyacente al
lavamanos
• En zonas de ropa se instalará un toma para lavadora.
Localizado a no mas de 1.8m del sitio donde se instalara la
lavadora
• En el garaje se instalara al menos un toma
• Para la la zona de cocina se debe ubicar un toma doble
cada1.2m a lo largo de la longitud del mesón, de tal forma
que cualquier equipo de utilización de cocina quede a mas
de 0.6m de un toma medido horizontalmente

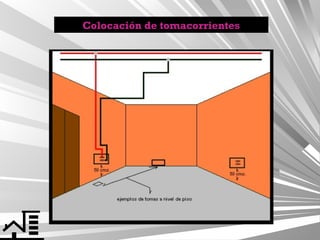

20. Colocación de tomacorrientes

21. Colocación de un interruptor

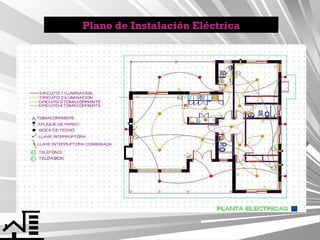

22. Plano de Instalación Eléctrica

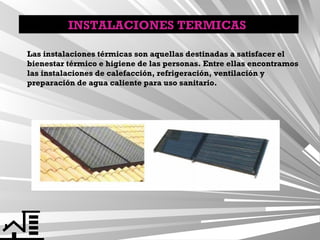

23. INSTALACIONES TERMICAS
Las instalaciones térmicas son aquellas destinadas a satisfacer el
bienestar térmico e higiene de las personas. Entre ellas encontramos
las instalaciones de calefacción, refrigeración, ventilación y
preparación de agua caliente para uso sanitario.

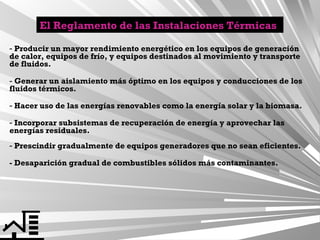

24. El Reglamento de las Instalaciones Térmicas
- Producir un mayor rendimiento energético en los equipos de generación
de calor, equipos de frío, y equipos destinados al movimiento y transporte
de fluidos.
- Generar un aislamiento más óptimo en los equipos y conducciones de los
fluidos térmicos.
- Hacer uso de las energías renovables como la energía solar y la biomasa.
- Incorporar subsistemas de recuperación de energía y aprovechar las
energías residuales.
- Prescindir gradualmente de equipos generadores que no sean eficientes.
- Desaparición gradual de combustibles sólidos más contaminantes.

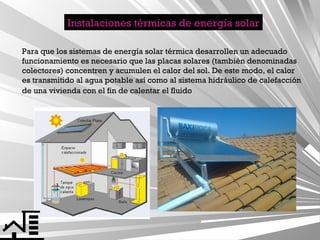

25. Instalaciones térmicas de energía solar
Para que los sistemas de energía solar térmica desarrollen un adecuado
funcionamiento es necesario que las placas solares (también denominadas
colectores) concentren y acumulen el calor del sol. De este modo, el calor
es transmitido al agua potable así como al sistema hidráulico de calefacción
de una vivienda con el fin de calentar el fluido

26. Sistemas de aire acondicionado y calefacción

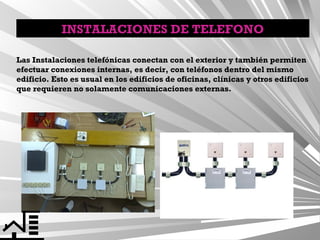

27. INSTALACIONES DE TELEFONO
Las Instalaciones telefónicas conectan con el exterior y también permiten
efectuar conexiones internas, es decir, con teléfonos dentro del mismo
edificio. Esto es usual en los edificios de oficinas, clínicas y otros edificios
que requieren no solamente comunicaciones externas.

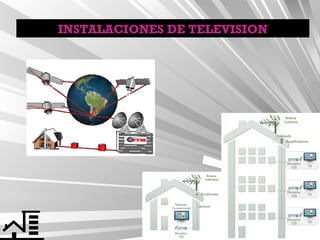

29. INSTALACIONES DE TELEVISION

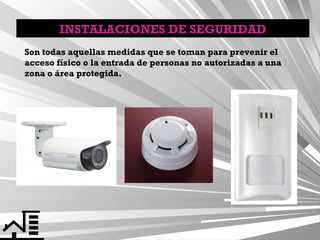

30. INSTALACIONES DE SEGURIDAD
Son todas aquellas medidas que se toman para prevenir el
acceso físico o la entrada de personas no autorizadas a una
zona o área protegida.

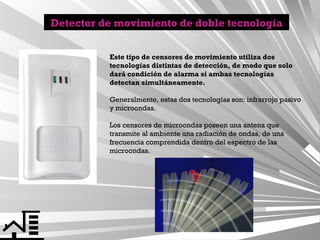

31. Detector de movimiento de doble tecnología
Este tipo de censores de movimiento utiliza dos
tecnologías distintas de detección, de modo que solo
dará condición de alarma si ambas tecnologías
detectan simultáneamente.
Generalmente, estas dos tecnologías son: infrarrojo pasivo
y microondas.
Los censores de microondas poseen una antena que
transmite al ambiente una radiación de ondas, de una
frecuencia comprendida dentro del espectro de las
microondas.

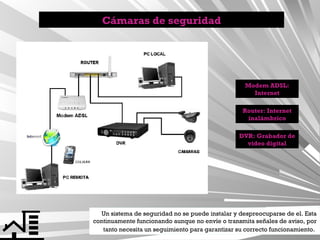

32. Cámaras de seguridad
Modem ADSL:
Internet
Router: Internet
inalámbrico
DVR: Grabador de
video digital
Un sistema de seguridad no se puede instalar y despreocuparse de el. Esta
continuamente funcionando aunque no envíe o transmita señales de aviso, por
tanto necesita un seguimiento para garantizar su correcto funcionamiento.

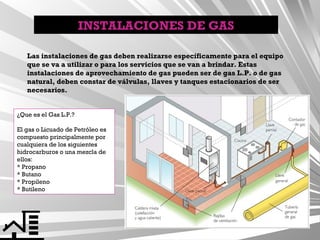

33. INSTALACIONES DE GAS
Las instalaciones de gas deben realizarse específicamente para el equipo
que se va a utilizar o para los servicios que se van a brindar. Estas
instalaciones de aprovechamiento de gas pueden ser de gas L.P. o de gas
natural, deben constar de válvulas, llaves y tanques estacionarios de ser
necesarios.
¿Que es el Gas L.P.?
El gas o Licuado de Petróleo es
compuesto principalmente por
cualquiera de los siguientes
hidrocarburos o una mezcla de
ellos:
* Propano
* Butano
* Propileno
* Butileno

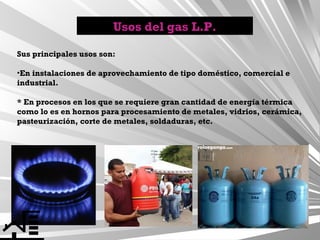

34. Usos del gas L.P.
Sus principales usos son:
•En instalaciones de aprovechamiento de tipo doméstico, comercial e
industrial.
* En procesos en los que se requiere gran cantidad de energía térmica
como lo es en hornos para procesamiento de metales, vidrios, cerámica,
pasteurización, corte de metales, soldaduras, etc.

36. VÁLVULAS Y LLAVES

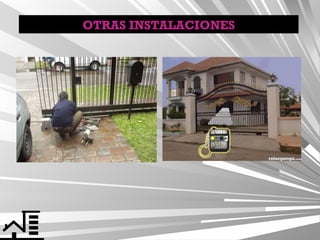

37. OTRAS INSTALACIONES
