Este documento describe diferentes tipos de sistemas de drenaje, incluyendo zanjas drenantes, sub-drenajes, drenes horizontales y formas de controlar el agua superficial y subterránea. Las zanjas drenantes consisten en zanjas rellenas con materiales permeables para drenar el agua y aislarla de las aguas superficiales. Los sub-drenajes buscan disminuir las presiones del agua subterránea mediante colchones de drenaje, zanjas interceptoras y drenes horizontales perforados. Finalmente,

1. C o n s i s t e n e n z a n j a s r e l l e n a s d e
m a t e r i a l D r e n a n t e a d e c u a d a m e n t e
c o m p a c t a d o , g e n e r a l m e n t e s e
d i s p o n e n t u b o s d r e n a n t e s y q u e
n o r m a l m e n t e t r a s s u r e l l e n o d e
t i e r r a s s e a í s l a n d e l a s a g u a s
s u p e r f i c i a l e s p o r m e d i o d e u n a
c a p a i m p e r m e a b l e q u e s e l l a s u
p a r t e s u p e r i o r.
Zanjas Drenante

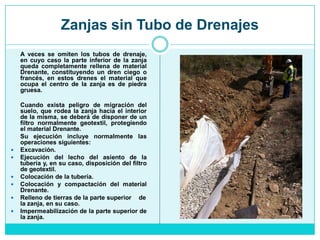

2. Zanjas sin Tubo de Drenajes
A veces se omiten los tubos de drenaje,
en cuyo caso la parte inferior de la zanja
queda completamente rellena de material
Drenante, constituyendo un dren ciego o
francés, en estos drenes el material que
ocupa el centro de la zanja es de piedra
gruesa.
Cuando exista peligro de migración del
suelo, que rodea la zanja hacia el interior
de la misma, se deberá de disponer de un
filtro normalmente geotextil, protegiendo
el material Drenante.
Su ejecución incluye normalmente las
operaciones siguientes:
 Excavación.
 Ejecución del lecho del asiento de la
tubería y, en su caso, disposición del filtro
de geotextil.
 Colocación de la tubería.
 Colocación y compactación del material
Drenante.
 Relleno de tierras de la parte superior de
la zanja, en su caso.
 Impermeabilización de la parte superior de
la zanja.

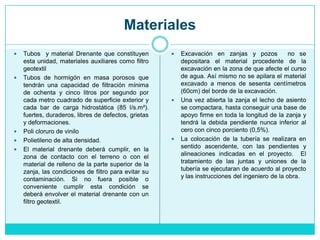

3. Materiales
 Tubos y material Drenante que constituyen
esta unidad, materiales auxiliares como filtro
geotextil
 Tubos de hormigón en masa porosos que
tendrán una capacidad de filtración mínima
de ochenta y cinco litros por segundo por
cada metro cuadrado de superficie exterior y
cada bar de carga hidrostática (85 l/s.m²).
fuertes, duraderos, libres de defectos, grietas
y deformaciones.
 Poli cloruro de vinilo
 Polietileno de alta densidad.
 El material drenante deberá cumplir, en la
zona de contacto con el terreno o con el
material de relleno de la parte superior de la
zanja, las condiciones de filtro para evitar su
contaminación. Si no fuera posible o
conveniente cumplir esta condición se
deberá envolver el material drenante con un
filtro geotextil.
 Excavación en zanjas y pozos no se
depositara el material procedente de la
excavación en la zona de que afecte el curso
de agua. Así mismo no se apilara el material
excavado a menos de sesenta centímetros
(60cm) del borde de la excavación.
 Una vez abierta la zanja el lecho de asiento
se compactara, hasta conseguir una base de
apoyo firme en toda la longitud de la zanja y
tendrá la debida pendiente nunca inferior al
cero con cinco porciento (0,5%).
 La colocación de la tubería se realizara en
sentido ascendente, con las pendientes y
alineaciones indicadas en el proyecto. El
tratamiento de las juntas y uniones de la
tubería se ejecutaran de acuerdo al proyecto
y las instrucciones del ingeniero de la obra.

4. Sub-Drenajes o Drenajes Subterráneo
 Tiene por objetivo disminuir las presiones de
poro o impedir que estas aumenten. La
cantidad de agua recolectada, depende de la
permeabilidad del suelo o de las rocas y de
los gradientes hidráulicos. Los mas utilizados
son los siguientes:
 COLCHONES DE DRENAJES
Son las capas de material drenante que se
colocan debajo de terraplenes, generalmente
después de remover los suelos sueltos.
 SUBDRÉN INTERCEPTOR
Zanjas excavadas a mano o a maquina,
rellenas de material filtrante y elementos de
captación y transporte de agua. La
profundidad es de seis (6mts) metros
aproximadamente. Estas pueden ser de:
1. Dren francés
2. Material grueso permeable sin tubo colector.
3. Geotextil con filtro, material drenante y tubo
colector.
4. Material drenante con geotextil y sin tubo
colector.

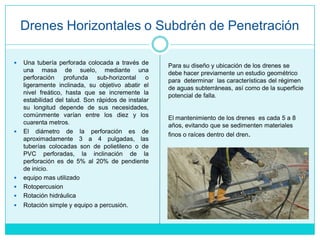

5. Drenes Horizontales o Subdrén de Penetración
 Una tubería perforada colocada a través de
una masa de suelo, mediante una
perforación profunda sub-horizontal o
ligeramente inclinada, su objetivo abatir el
nivel freático, hasta que se incremente la
estabilidad del talud. Son rápidos de instalar
su longitud depende de sus necesidades,
comúnmente varían entre los diez y los
cuarenta metros.
 El diámetro de la perforación es de
aproximadamente 3 a 4 pulgadas, las
tuberías colocadas son de polietileno o de
PVC perforadas, la inclinación de la
perforación es de 5% al 20% de pendiente
de inicio.
 equipo mas utilizado
 Rotopercusion
 Rotación hidráulica
 Rotación simple y equipo a percusión.
Para su diseño y ubicación de los drenes se
debe hacer previamente un estudio geométrico
para determinar las características del régimen
de aguas subterráneas, así como de la superficie
potencial de falla.
El mantenimiento de los drenes es cada 5 a 8
años, evitando que se sedimenten materiales
finos o raíces dentro del dren.

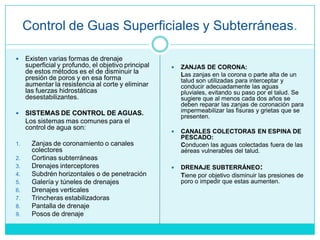

6. Control de Guas Superficiales y Subterráneas.
 Existen varias formas de drenaje
superficial y profundo, el objetivo principal
de estos métodos es el de disminuir la
presión de poros y en esa forma
aumentar la resistencia al corte y eliminar
las fuerzas hidrostáticas
desestabilizantes.
 SISTEMAS DE CONTROL DE AGUAS.
Los sistemas mas comunes para el
control de agua son:
1. Zanjas de coronamiento o canales
colectores
2. Cortinas subterráneas
3. Drenajes interceptores
4. Subdrén horizontales o de penetración
5. Galería y túneles de drenajes
6. Drenajes verticales
7. Trincheras estabilizadoras
8. Pantalla de drenaje
9. Posos de drenaje
 ZANJAS DE CORONA:
Las zanjas en la corona o parte alta de un
talud son utilizadas para interceptar y
conducir adecuadamente las aguas
pluviales, evitando su paso por el talud. Se
sugiere que al menos cada dos años se
deben reparar las zanjas de coronación para
impermeabilizar las fisuras y grietas que se
presenten.
 CANALES COLECTORAS EN ESPINA DE
PESCADO:
Conducen las aguas colectadas fuera de las
aéreas vulnerables del talud.
 DRENAJE SUBTERRÁNEO:
Tiene por objetivo disminuir las presiones de
poro o impedir que estas aumenten.
