Los tipos de drenajes incluyen drenajes superficiales y subterráneos. Los drenajes superficiales desvían el agua de escorrentía antes de que penetre en áreas propensas a deslizamientos, mientras que los drenajes subterráneos disminuyen las presiones del agua subterránea. Algunos métodos comunes de drenaje son los colchones de drenaje, zanjas de drenaje y drenes horizontales. El diseño adecuado de sistemas de drenaje requiere estudios geotécnicos

1. 
Tipos de drenajes
Electiva 5
Laura montes
20141133
Escuela 42

2. 

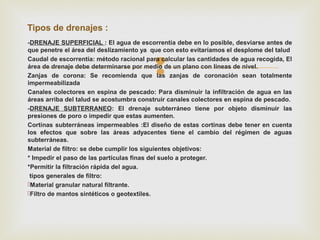

-DRENAJE SUPERFICIAL : El agua de escorrentía debe en lo posible, desviarse antes de
que penetre el área del deslizamiento ya que con esto evitaríamos el desplome del talud
Caudal de escorrentía: método racional para calcular las cantidades de agua recogida, El
área de drenaje debe determinarse por medio de un plano con líneas de nivel.
Zanjas de corona: Se recomienda que las zanjas de coronación sean totalmente
impermeabilizada
Canales colectores en espina de pescado: Para disminuir la infiltración de agua en las
áreas arriba del talud se acostumbra construir canales colectores en espina de pescado.
-DRENAJE SUBTERRANEO: El drenaje subterráneo tiene por objeto disminuir las
presiones de poro o impedir que estas aumenten.
Cortinas subterráneas impermeables :El diseño de estas cortinas debe tener en cuenta
los efectos que sobre las áreas adyacentes tiene el cambio del régimen de aguas
subterráneas.
Material de filtro: se debe cumplir los siguientes objetivos:
* Impedir el paso de las partículas finas del suelo a proteger.
*Permitir la filtración rápida del agua.
tipos generales de filtro:
Material granular natural filtrante.
Filtro de mantos sintéticos o geotextiles.
Tipos de drenajes :

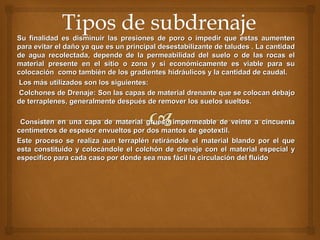

3. Su finalidad es disminuir las presiones de poro o impedir que estas aumentenSu finalidad es disminuir las presiones de poro o impedir que estas aumenten
para evitar el daño ya que es un principal desestabilizante de taludes . La cantidadpara evitar el daño ya que es un principal desestabilizante de taludes . La cantidad
de agua recolectada, depende de la permeabilidad del suelo o de las rocas elde agua recolectada, depende de la permeabilidad del suelo o de las rocas el
material presente en el sitio o zona y si económicamente es viable para sumaterial presente en el sitio o zona y si económicamente es viable para su
colocación como también de los gradientes hidráulicos y la cantidad de caudal.colocación como también de los gradientes hidráulicos y la cantidad de caudal.
Los más utilizados son los siguientes:Los más utilizados son los siguientes:
Colchones de Drenaje: Son las capas de material drenante que se colocan debajoColchones de Drenaje: Son las capas de material drenante que se colocan debajo
de terraplenes, generalmente después de remover los suelos sueltos.de terraplenes, generalmente después de remover los suelos sueltos.
Consisten en una capa de material grueso impermeable de veinte a cincuentaConsisten en una capa de material grueso impermeable de veinte a cincuenta
centímetros de espesor envueltos por dos mantos de geotextil.centímetros de espesor envueltos por dos mantos de geotextil.
Este proceso se realiza aun terraplén retirándole el material blando por el queEste proceso se realiza aun terraplén retirándole el material blando por el que
esta constituido y colocándole el colchón de drenaje con el material especial yesta constituido y colocándole el colchón de drenaje con el material especial y
especifico para cada caso por donde sea mas fácil la circulación del fluidoespecifico para cada caso por donde sea mas fácil la circulación del fluido

4. 

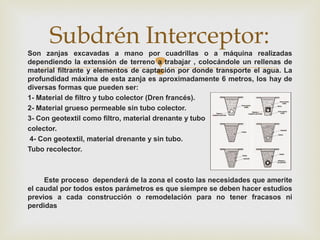

Son zanjas excavadas a mano por cuadrillas o a máquina realizadas
dependiendo la extensión de terreno a trabajar , colocándole un rellenas de
material filtrante y elementos de captación por donde transporte el agua. La
profundidad máxima de esta zanja es aproximadamente 6 metros, los hay de
diversas formas que pueden ser:
1- Material de filtro y tubo colector (Dren francés).
2- Material grueso permeable sin tubo colector.
3- Con geotextil como filtro, material drenante y tubo
colector.
4- Con geotextil, material drenante y sin tubo.
Tubo recolector.
Este proceso dependerá de la zona el costo las necesidades que amerite
el caudal por todos estos parámetros es que siempre se deben hacer estudios
previos a cada construcción o remodelación para no tener fracasos ni
perdidas
Subdrén Interceptor:

5. 

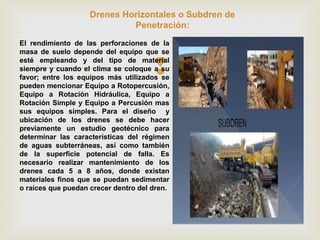

Drenes Horizontales o Subdren de
Penetración:
El rendimiento de las perforaciones de la
masa de suelo depende del equipo que se
esté empleando y del tipo de material
siempre y cuando el clima se coloque a su
favor; entre los equipos más utilizados se
pueden mencionar Equipo a Rotopercusión,
Equipo a Rotación Hidráulica, Equipo a
Rotación Simple y Equipo a Percusión mas
sus equipos simples. Para el diseño y
ubicación de los drenes se debe hacer
previamente un estudio geotécnico para
determinar las características del régimen
de aguas subterráneas, así como también
de la superficie potencial de falla. Es
necesario realizar mantenimiento de los
drenes cada 5 a 8 años, donde existan
materiales finos que se puedan sedimentar
o raíces que puedan crecer dentro del dren.

6. 

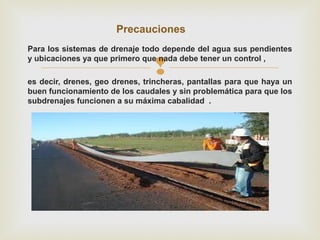

Para los sistemas de drenaje todo depende del agua sus pendientes
y ubicaciones ya que primero que nada debe tener un control ,
es decir, drenes, geo drenes, trincheras, pantallas para que haya un
buen funcionamiento de los caudales y sin problemática para que los
subdrenajes funcionen a su máxima cabalidad .
Precauciones

7. 
