El documento describe los procedimientos para representar cortes y secciones en dibujos técnicos. Explica cómo se elige un plano secante imaginario, se separan las partes de la pieza y se proyecta el resto sobre el plano de proyección. También describe diferentes tipos de cortes como cortes totales, por planos paralelos, sucesivos y locales, y cómo representar secciones abatidas con o sin desplazamiento.

1. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico

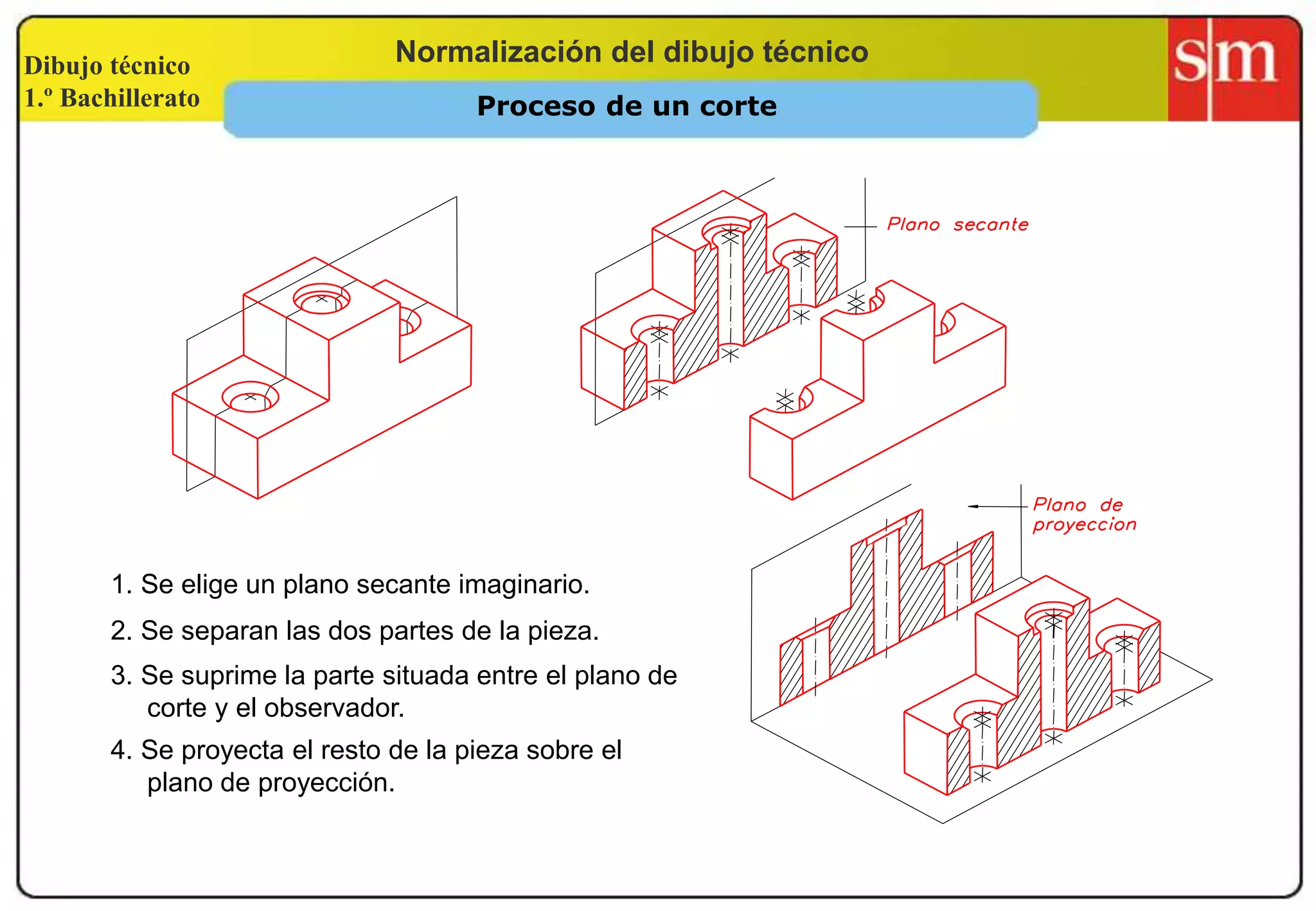

1. Se elige un plano secante imaginario.
2. Se separan las dos partes de la pieza.
3. Se suprime la parte situada entre el plano de
corte y el observador.
4. Se proyecta el resto de la pieza sobre el
plano de proyección.
Proceso de un corte

2. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Cuando la localización del plano de corte
es evidente, no es necesaria la indicación
de su posición o su identificación.
Cuando el plano o planos de corte no son
evidentes, se identifica con una
designación con letras mayúsculas, su
posición se indica por medio de una línea
tipo H y el sentido de observación con
flechas.
A
A
Identificación del plano de corte

3. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Corte: representa la parte del objeto situada
detrás del plano secante.
Sección: representa la superficie de
contacto entre la pieza y el plano
secante.
Diferencia entre una sección y un corte

4. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
2. La dirección del rayado es de 45º con relación a las líneas principales del contorno o
con los ejes de simetría.
4. Las secciones de piezas yuxtapuestas se deben rayar con diferente inclinación
o espaciado
3. Las diferentes partes de una misma pieza se deben rayar de forma idéntica.
1. Utilizar en general, línea llena fina (tipo B).
5. El intervalo entre líneas de rayado se escoge en función del tamaño de la superficie a
rayar.
Rayado en corte y sección I

5. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
8. El rayado se interrumpirá en las inscripciones cuando no sea posible colocarlas fuera
de la parte rayada.
6. En las superficies grandes, el rayado puede reducirse a una zona rayada que siga el
interior del contorno.
7. En las secciones de una misma pieza cortada por planos paralelos y representadas
conjuntamente, se utiliza el mismo rayado.
9. Las superficies delgadas no se rayan, se ennegrecen.
Rayado en corte y sección II

6. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Corte total Corte por planos paralelos
Es el que se efectúa con un solo plano de
corte.
Es el que se efectúa mediante dos o más
planos paralelos a los de proyección.
Tipos de corte I

7. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Corte por planos sucesivos Medio corte
Los planos de corte no están
dispuestos según direcciones
ortogonales.
La mitad de la vista se representa
cortada y la otra mitad proyectada
sin cortar.
Tipos de corte II

8. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Corte por planos concurrentes
Se realiza en una zona
determinada de la pieza.
Los planos de corte concurren en el centro de
la pieza y el que no es paralelo al plano de
proyección se abate.
Corte local
Tipos de corte III

9. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Corte longitudinal de una forma de revolución
Si tiene detalles regularmente repartidos y no situados en el plano de corte, se
pueden llevar por rotación estos detalles al plano de corte sin que sea necesario
hacer mención de ellos (si no se produce ambigüedad).
A - A
A
A
Tipos de corte IV

10. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Sección abatida Sección abatida y desplazada
Sección abatida y desplazada
Si el eje coincide con la traza del
plano, no es necesario identificar
los planos
Si las secciones están lejos de la pieza, los
planos deben estar identificados.
Línea tipo B
Línea tipo A
Tipos de secciones
