1. LICEO “LOS ÁLAMOS”
NOMBRE:Isabela Navarrete
CURSO:3 BGU
ASIGNATURA: Física
TEMA: Circuito eléctrico.
Realizar un cuadro comparativo de circuito eléctrico.
Circuito Semejanzas Manera en la que funciona
Paralelo
 A pesar de su distinto
funcionamiento los dos
circuitos se los puede utilizar
en la vida cotidiana de la
persona, por ejemplo: los
circuitos en serie están
presentes en las luces de los
árboles de navidad y los
circuitos en paralelo están
distribuidos en las casas.
 En los dos tipos de circuitos
pasa corriente.
 Comparten los mismos
elementos; conductor, pila,
interruptor, fuente de energía,
receptores
 Al tener varias vías alineadas paralelas
entre sí, cada vía tiene su propio
resistor.
 La corriente se divide, enviando parte de
ésta a través de cada una de las vías.
 El voltaje no varía siempre será la
misma y la corriente cambiará en cada
uno de sus elementos.
Serie  La corriente fluye a través de cada
resistor, uno tras otro.
 Cada resistor reduce la cantidad de
corriente que pasa a través del circuito
para que la corriente mensurable sea
mucho menor ya que el circuito tiene un
solo resistor.
 la corriente siempre será la misma y el
voltaje cambiará en cada uno de sus
elementos.
Mixto Comparte la configuración de ambos circuitos, están presentes en: computadoras,
televisores, refrigeradores, microondas y más.

2. Ejercicios:
1. Dos resistencias, una de 𝟐𝟎Ωy otra de 40Ω, se conectan en serie a una
fuente de alimentación. Calcular la tensión de deberá suministrar dicha
fuente si la intensidad que de atravesar a los citados operadores debe ser
de 50mA.
Datos: Incógnita Fórmulas
.𝑅1 = 20Ω 𝑉𝑡 =? 𝑅 𝑡 = 𝑅1 + 𝑅2
.𝑅2 = 40Ω 𝑉𝑡 = 𝐼𝑡 𝑅 𝑡
.𝐼 𝑒𝑞 = 50𝑚𝐴 = 0,05𝐴
Cálculos:
Cálculo de la resistencia equivalente:
.𝑅 𝑡 = 𝑅1 + 𝑅2
.𝑅 𝑡 = 20Ω + 40Ω
.𝑅 𝑡 = 60Ω
Cálculo de la tensión:
.𝑉𝑡 = 𝐼𝑡 𝑅𝑡
.𝑉𝑡 = (0,05𝐴)(60Ω)
.𝑉𝑡 = 3𝑉
Interpretación: La fuente de energía debe suministrar tensión de 3V.
2. Determinar la intensidad de la corriente, que circula por el circuito de la
figura. También, hallar los voltajes e intensidades en cada resistencia.
Datos: Incógnitas: Fórmulas:
.𝑅1 = 25Ω 𝐼𝑡 = ? 𝑉1 = ? 𝑅 𝑡 = 𝑅1 + 𝑅2
.𝑅2 = 55Ω 𝐼1 = ? 𝑉2 = ? 𝐼𝑡 = 𝑉𝑡/𝑅 𝑡
.𝑉𝑡 = 220𝑉 𝐼2 = ? 𝐼𝑡 = 𝐼1 = 𝐼2
𝑉𝑡 = 𝑉𝟏 + 𝑉2
Cálculos:
Cálculo de la resistencia equivalente:
.𝑅 𝑡 = 𝑅1 + 𝑅2
.𝑅 𝑡 = 25Ω + 55Ω
.𝑅 𝑡 = 80Ω
Cálculo de la corriente:
.𝐼𝑡 =
𝑉𝑒𝑞
𝑅𝑒𝑞
.𝐼𝑡 =
220𝑣
80Ω
4
.𝐼𝑡 = 2,75𝐴
Cálculos restantes:
𝐼1 = 𝐼2 = 2,75𝐴
.𝑉1 = 𝐼1 𝑅1 𝑉2 = 𝐼2 𝑅2
.𝑉1 = (2,75𝐴)(25Ω) 𝑉2 = (2,75𝐴)(55Ω)

3. .𝑉1 = 68,75 𝑉 𝑉2 = 151,25 𝑉
Interpretación:
La corriente que circula por el circuito es 2,75 A.
3. Dos resistencias, una de 20Ω y otra de 40Ω, se conectan en paralelo a una
fuente de alimentación. Calcular la tensión a suministrar por dicha fuente
si la intensidad que debe atravesar a los citados operadores debe ser
50mA.
Datos: Incógnita: Fórmulas:
.𝑅1 = 20Ω 𝑣 𝑡 = ¿
1
𝑅 𝑡
=
1
𝑅1
+
1
𝑅2
.𝑅2 = 40Ω 𝑉𝑡 = 𝐼𝑡 𝑅 𝑡
.𝐼𝑡 = 50𝑚𝐴 = 0,05𝐴
Cálculos:
Cálculo de la resistencia equivalente:
.
1
𝑅 𝑡
=
1
𝑅1
+
1
𝑅2
.
1
𝑅 𝑡
=
1
20Ω
+
1
40Ω
.
1
𝑅 𝑡
=
3
40
Ω−1 ⟹ 𝑅 𝑡 =
40
3
Ω
Cálculo la tensión:
. 𝑉𝑡 = 𝐼𝑡 𝑅 𝑡
.𝑉𝑡 = (0,05𝐴)(
4
3
Ω)
.𝑉𝑡 = 0,667 𝑉
Interpretación:
La fuente de energía debe suministrar una tensión de 3,75mV.
4. Determinar la intensidad de la corriente, que circula por el circuito
siguiente si 𝑽 𝒕 = 𝟏𝟏𝟎 𝑽, 𝑹 𝟏 = 𝟓Ω y 𝑹 𝟐 = 𝟏𝟓Ω. También, hallar los voltajes e
intensidades en cada resistencia.
Datos: Incógnitas: Fórmulas:
.𝑅1 = 5Ω 𝐼𝑡 =? 𝑉2 =?
1
𝑅 𝑡
=
1
𝑅1
+
1
𝑅2
.𝑅2 = 15Ω 𝐼2 =? 𝐼𝑡 = 𝑉𝑡/𝑅 𝑡
.𝑉𝑡 = 110 𝑉 𝑉1 =?
Cálculos:
Cálculo la resistencia equivalente:
.
1
𝑅 𝑡
=
1
𝑅1
+
1
𝑅2
.
1
𝑅 𝑡
=
1
Ω
+
1
15Ω
.
1
𝑅 𝑡
=
3
15
Ω−1 ⟹ 𝑅 𝑡 = 3,75Ω
Cálculo de la corriente:
.𝐼𝑡 = 𝑉𝑡/𝑅 𝑡
.𝐼𝑡 =
110 𝑉
3,75Ω

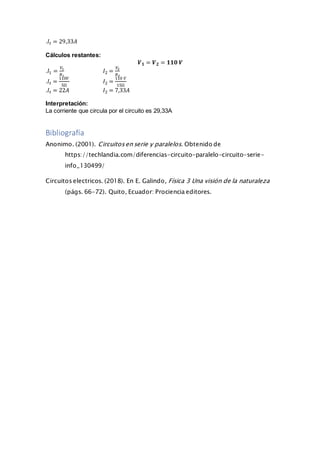

4. .𝐼𝑡 = 29,33𝐴
Cálculos restantes:
𝑽 𝟏 = 𝑽 𝟐 = 𝟏𝟏𝟎 𝑽
.𝐼1 =
𝑉1
𝑅1
𝐼2 =
𝑉2
𝑅2
.𝐼𝑡 =
110𝑉
5Ω
𝐼2 =
110 𝑉
15Ω
.𝐼𝑡 = 22𝐴 𝐼2 = 7,33𝐴
Interpretación:
La corriente que circula por el circuito es 29,33A
Bibliografía
Anonimo. (2001). Circuitosen serie y paralelos. Obtenido de
https://techlandia.com/diferencias-circuito-paralelo-circuito-serie-
info_130499/
Circuitos electricos. (2018). En E. Galindo, Física 3 Una visión de la naturaleza
(págs. 66-72). Quito, Ecuador: Prociencia editores.
