1. CURSO DE
CONSTRUCCIÓN
CON
ECOLADRILLOS
María Adelaida Jaramillo
Ingeniera Ambiental

2. ECOLADRILLOS

3. ECOLADRILLO
Una solución:
Envase de PET totalmente sólido y compacto, cuyo relleno
son desechos de tipo sintético que estén secos y no sean
reciclables. Este ECOLADRILLO será usado luego en la
construcción de sillas, casas, muros y cualquier
equipamiento seguro.

4. 1. Consigue un envase PET
Cómo hacer un
ECOLADRILLO
2. Comprime basura
inorgánica limpia y seca
3. Entrega tu
ecoladrillo a una
organización
responsable.

7. IMPACTOS SOCIALES
• Se crea conciencia sobre la cantidad de
basura producida individualmente, y propagar
olas de cambio.
• Trabajamos en comunidad por una meta, al
transformar algo inicialmente negativo en una
solución para todos.
• Se comparte conocimiento y experiencias,
motivando iniciativas nuevas en lugares
diferentes.

8. IMPACTOS AMBIENTALES
• Solución para materiales pos-consumo que se
tardan muchísimo tiempo en desaparecer.
• Reducción en los niveles de desechos en rellenos
sanitarios y así aumenta du vida útil.
• Re-uso de desechos que no son comercializados
• Reducción de emisiones de CO2 al disminuir la
transportación de basura.
• En construcción disminución de uso de ladrillos y
así disminución de emisiones de CO2, asociado
a produccion de ladrillos.

9. CONSTRUCCIONES
CON ECOLADRILLOS

10. Honduras – Andreas Froesen
Colombia
Bolivia
Uruguay
Argentina
México

11. PURA VIDA
Centro América
Inventores del
ECOLADRILLO
Más información:
http://www.basurillas.org/pura-vida-la-basura-no-se-tira/

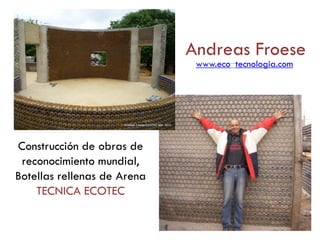

14. Andreas Froese
Construcción de obras de
reconocimiento mundial,
Botellas rellenas de Arena
TECNICA ECOTEC
www.eco-tecnologia.com

17. Sector Ricatrucha – Guarne - Antioquia

18. HUG IT FORWARD
Catorce escuelas
construidas para niños de
bajos recursos
en Guatemala!

19. Hug It Forward tiene como objetivo construir 100 escuelas, en su
totalidad con donaciones.
Para mas información: http://hugitforward.org/

20. Iliac Díaz- Filipinas

21. Ingrid Vaca - Bolivia

23. Sector Ricatrucha – Guarne - Antioquia

34. Cuarto de almacenamiento
de residuos sólidos (Belén)

37. La casita quedó inmersa dentro del aula ambiental
de la unidad integral de belén, como una casita de
aprendizaje para la comunidad interesada.

43. EXPERIENCIA
Nuestra

49. ENTRESUELO CON ECOLADRILLOS

50. LA CASA DE DOÑA MARTA
Nuestro proyecto actual:

53. PARQUE ARVÍ (SANTA ELENA)
Jornadas educativas

54. Educación sobre
separación de
residuos sólidos y
ECOLADRILLOS.

56. Cordoba - trabajo comunitario

59. COMO SE CONSTRUYE
CON ECOLADRILLOS

60. CASITA DE BOTELLAS DE
BELEN
650 ECOLADRILLOS
QUE EQUIVALEN A MEDIA
TONELADA DE RESIDUOS QUE
DEJARON DE IR AL RELLENOS
SANITARIO

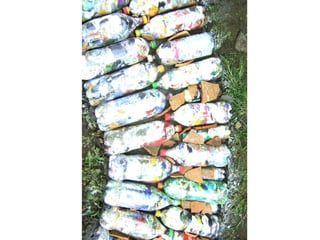

77. SILLA DE BOTELLAS
350 BOTELLAS QUE
EQUIVALEN A 230
KILOGRAMOS DE
RESIDUOS SOLIDOS NO
RECUPERABLES

85. TANQUES DE
ALMACENAMIENTO DE
AGUA LLUVIA
HECHO POR ERECYCLAJE
Y ANDREAS FROESEN

86. Paso a Paso
Curso de BioConstrucción Tanques de
Agua Lluvia usando Mini Relleno
Sanitario
Tecnológico de Antioquia Institución Universitaria
Medellín 7 – 12 de febrero 2011
www.eco-tecnologia.com
www.ereciclaje.com

87. Nivelar Terreno

88. Tubería Drenaje
Acceso
Rebose(para alimentar otros tanques)
Instalación Malla Varilla Hierro 3/8

89. Vaciar Plancha de Concreto Reforzado
1:3:3 Cemento, Arena, Grava
Rectificar Nivel

90. Hacer circunferencia con mortero (1:15 cemento, arena o Barro)
Rectificar Nivel
Hacer Compás con cuerda amarrada en el centro
Tomar medida desde el centro

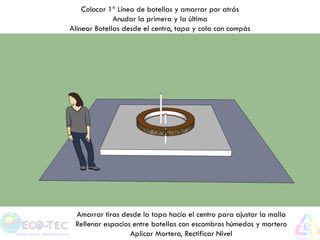

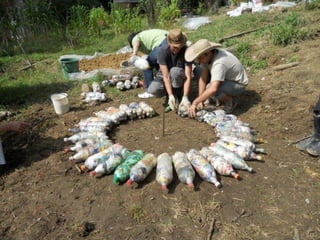

91. Colocar 1ª Línea de botellas y amarrar por atrás
Anudar la primera y la última
Alinear Botellas desde el centro, tapa y cola con compás
Amarrar tiras desde la tapa hacia el centro para ajustar la malla
Rellenar espacios entre botellas con escombros húmedos y mortero
Aplicar Mortero, Rectificar Nivel

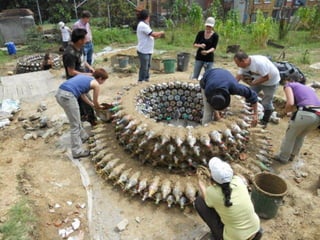

92. Aplicar Mortero, Rectificar Nivel y Plomo
Instalar amarre para malla
Repetir hasta la altura deseada
Instalar botellas y amarre trasero
Rellenar espacios entre botellas con escombros y mortero

93. Amarre frontal

94. Amarrar la malla de gallinero por dentro y ajustarla contra las
botellas

95. Hacer bolas de barro y arrojarlo en los espacios
Rellenar con escombros y cubrir hasta antes de
las tapas
Finalizar el Revoque exterior con una llana y mezcla
0.25:1:2 cemento, tierra cernida, arena

96. Primera lechada salpicando 1:1 cemento, arena (tres capaz)
Pulir con mezcla 1:4 cemento arena
Finalizar el Reboque Interior con Lechada de Cemento Puro

97. Anillo de Refuerzo con la misma técnica de amarre,
mortero y reboque exterior

98. Instalar Tapa y Sistema de entrada del Agua Lluvia

105. LA CASA DE DOÑA MARTA
Nuestro proyecto actual:

107. Agentes PRO-TIERRA

121. OTROS TIPS

122. Mezcla de arcilla,
paja y arena
COLUMNAS

125. MUROS VERTICALES

136. MUROS HORIZONTALES

150. Mezcla
La mezcla debe ser muy
seca y debe ser: 4:1
4 de arena de pega por
1 de cemento

151. Calculo de botellas
Depende del área a construir, seria así:
1. Tener en cuenta largo y alto:
2,10 mts
4,5 mts
4,5 mts / 0,13 mts (horizontal) = 34 ecoladrillos por piso
2,10 mts / 0,13 mts (horizontal) = 16 pisos
Total ecoladrillos necesarios: 34*16 = 544 ecoladrillos para el muro
D =0,115 mts
CONSTRUCCION HORIZONTAL

152. Calculo de botellas
Depende del área a construir, seria así:
1. Tener en cuenta largo y alto:
2,10 mts
4,5 mts
4,5 mts / 0,13 mts (horizontal) = 34 ecoladrillos por piso
2,10 mts / 0,13 mts (horizontal) = 16 pisos
Total ecoladrillos necesarios: 34*16 = 544 ecoladrillos para el muro
D =0,115 mts
CONSTRUCCION HORIZONTAL

153. Calculo de botellas
Depende del área a construir, seria así:
1. Tener en cuenta largo y alto:
2,10mts
4,5 mts
4,5 mts / 0,115 mts (Vertical) = 39 ecoladrillos por piso
2,10 mts / 0,36 mts (vertical) = 5,8 pisos
Total ecoladrillos necesarios: 39*5,8 = 226 ecoladrillos para el muro
D =0,115 mts
CONSTRUCCION VERTICAL
0,36 mts

154. Cálculos de Mezcla
1. Sacar el volumen de construcción
2. Sacar el volumen de las botellas
3. Calcular cantidad de arena y
cemento

155. Cálculos de Mezcla
1. Sacar el volumen de construcción
2,10 mts
4,5 mts
0,36 mts
4,5mts* 0,36mts * 2,10mts = 3,4 m3 construcción
CONSTRUCCION HORIZONTAL

156. Cálculos de Mezcla
2. Sacar el volumen de las botellas
V= r 2 * pi (3,1416) * (Altura – 6 cm si tiene punta la botella)
V = (0,115/2)2 * 3,1416 * (0,36 – 0,06 mts)
V = 0,003 m3 (una botella)
V total botellas: 0,003 * 544 ecoladrillos = 1,63 m3
CONSTRUCCION HORIZONTAL
D =0,115 mts
0,36 mts

157. Cálculos de Mezcla
1. Calcular cantidad de arena y cemento
V mezcla = (VT – Vbotellas)
3,4 m3 – 1,63 m3 = 1,76 m3
V arena pega = ( 1,76 m3/0,02 m3 )* 1,20
= 105 tarros
Ahora una regla de tres:
Si 1 bulto se gasta 8 tarros
Cuantos bultos necesito para 105 tarros?
1 ---- 8
X ---- 105
X = (1 x 105)/8
13 bultos de cemento

158. AHORA
VAMOS A
TRABAJAR

159. Contacto:
Maria Adelaida Jaramillo S.
aureajllo@yahoo.com.ar
Facebook: “Construyendo con ecoladrillos”
Facebook: pagina Menosbasura
www.menosbasura.org
GRACIAS
