Este documento describe los principales sensores utilizados en el control electrónico de motores, incluyendo el sensor de temperatura del refrigerante, el sensor de temperatura de aire de admisión, el sensor de posición del acelerador, el sensor de presión absoluta del múltiple de admisión y el sensor de masa de aire. Explica la ubicación, función y procedimientos de prueba de cada sensor para diagnosticar posibles fallas.

1. 1
DESCRIPCION Y PRUEBA DE LOS SENSORES BASICOS
DEL CONTROL ELECTRÓNICO DEL MOTOR
1. Sensor de Temperatura del Refrigerante del Motor
2. Sensor de Temperatura de Aire Ingresando al Motor
3. Sensor de Posición de la Placa del Acelerador
4. Sensor de Presión Absoluta del Múltiple de Admisión
5. Sensor de Masa del Flujo de Aire
6. Sensor de Oxígeno
1. SENSOR DE TEMPERATURA DEL REFRIGERANTE DEL
MOTOR (ECT)
UBICACIÓN: En la carcaza del termostato o circuito de
refrigeración.

2. 2
FUNCIÓN:
Determina la temperatura del refrigerante del motor, para:
• Corregir la dosificación de combustible
• Corregir el tiempo de encendido.
• Control de la marcha ralentí
• Control de la EGR
• Control de la purga del canister
• Control del electroventilador
CARACTERÍSTICAS: Sensor tipo Termistor.
El termistor utilizado es del tipo NTC ( Coeficiente Térmico
Negativo) en la mayoría de los casos, lo que significa que el
valor de la resistencia disminuye a medida que aumenta la
temperatura.

3. 3
Cuenta con dos (2) Terminales eléctricas
2
Terminal 1: Masa electrónica del sensor.
Terminal 2: Alimentación, y señal variable.
Las dos terminales se encuentran conectadas al Módulo de
Control Electrónico del Motor
FUNCIONAMIENTO:

4. 4
1. La alimentación es suministrada por el Módulo de Control
Electrónico del Motor (Voltaje de Referencia VRef)
2. La masa es suministrada por el Módulo de Control Electrónico
del Motor (Masa Electrónica)
3. El valor de la resistencia del termistor es afectada por la
temperatura del liquido refrigerante.
4. Con el motor frío, la temperatura del refrigerante será baja y
la resistencia del termistor será alta.
5. Con el motor frío, la temperatura del refrigerante será baja y
el voltaje de la señal alta.
6. A medida que el motor y el refrigerante aumentan su
temperatura, el valor de la resistencia y el voltaje
disminuyen.

5. 5
PROCEDIMIENTO DE DIAGNÓSTICO:
Revisión de la alimentación al sensor.
1. Interruptor de encendido en “ON” y el motor apagado.
2. Cable negro del Multímetro a una buena masa.
3. Cable rojo del Multímetro al terminal VRef del sensor.
Desconectando el sensor.
4. Multímetro en función voltios (V.DC)
5. Verificar el valor de voltaje:
El valor de voltaje debe estar de 4.8 a 5.2 voltios ( o según la
especificación del fabricante)

6. 6
• Revisión de la masa del sensor.
• Revisión de la señal del sensor
Realice las pruebas específicas de resistencia del termistor,
según el procedimiento del fabricante.
1. Conecte el sensor. Interruptor de
encendido en posición de “ON”,
y el motor apagado
2. Cable negro del Multímetro a una
buena masa.
3. Cable rojo del Multímetro al otro
terminal del conector.
4. Multímetro en función milivoltios
(mV).
5. Verificar valor de la lectura
El valor medido debe ser menor de
60 milivoltios
1. El sensor debe estar conectado.
2. Conectar el cable negro del
Multímetro a una buena masa.
1. Conectar el cable rojo del
Multímetro al terminal en donde se
midió inicialmente el VRef .
3. Coloque en marcha el motor.
4. Observe la lectura. Verifique que el
voltaje disminuya a medida que el
motor se calienta.
5. El valor típico de voltaje estará en
0,6 + 0,3 voltios. A temperatura de
funcionamiento (GM 2,0 + 0,3
volt). Consulte con las
especificaciones del fabricante para
cada marca de vehículo si no
aplican los valores anteriores.

7. 7
2. SENSOR DE TEMPERATURA DE AIRE
(IAT)
El funcionamiento y el procedimiento de diagnóstico del IAT es
similar al ECT, en este caso estará afectado por la temperatura
de aire ingresando al motor.
3. SENSOR DE POSICION DE LA PLACA DEL ACELERADOR
(TPS)

8. 8
FUNCIÓN:
Enviar una señal de acuerdo a la posición de la placa del
acelerador y de la velocidad de apertura, para:
• Corregir la dosificación de combustible
• Corregir el avance del encendido
• Control de la marcha ralentí
• Control de la EGR
• Control del canister
• Control de los cambios de la A/T (Transmisión Automática)
• Corte del A/C (aire acondicionado) en aceleración súbita
UBICACIÓN:
Sobre el cuerpo de aceleración, al lado contrario de los herrajes
del cable de aceleración.
Funcionamiento
• El sensor es un potenciómetro en la mayoría de las
aplicaciones
• Con la placa de aceleración cerrada la caída de tensión es alta
por lo tanto la señal será baja.
• Con la placa de aceleración abierta la caída de tensión es
baja, por lo tanto la señal es alta.

9. 9
PROCEDIMIENTO DE DIAGNÓSTICO
Interruptor de encendido en posición ON y motor apagado,
sensor conectado.
1. Alimentación al sensor: 4,8 a 5,2 volt.
2. Masa del sensor: lectura máxima 60 mV.
3. Señal variable: (valores típicos)
• Placa cerrada: 0,6 + 0,2 voltios (FORD: 0,9 a 1,1 volt)
• Placa abriendo: tensión aumentando
• Placa abierta: 3,8 a 4,8 voltios.
Repita las pruebas con motor en marcha y en lo posible caliente
el sensor con un secador de cabello.
Realice las pruebas específicas de resistencia según el
procedimiento del fabricante.
Consulte las especificaciones del fabricante para cada modelo de
vehículo si no aplican los anteriores valores.
Nota: Tome en cuenta que la posición de la placa de aceleración
no haya sido modificada con el tornillo de ajuste de fábrica, esto
alterará las lecturas de la señal. Ajuste la placa según los
procedimientos del fabricante antes de corregir la posición del
TPS (si es ajustable)

10. 10
4. SENSOR DE PRESIÓN ABSOLUTA DEL MÚLTIPLE DE
ADMISIÓN (MAP)
El sensor MAP envía una señal de acuerdo a la presión absoluta
del múltiple de admisión e informa de esta forma la carga a
motor al Módulo de Control Electrónico del Motor, para:
• Establecer la dosificación de combustible
• Establecer el avance del encendido
Funcionamiento
• En marcha ralentí la señal será baja
• En aceleración súbita la señal será alta
• En desaceleración la señal será más baja que en marcha
ralentí
• En marcha crucero la señal será similar a la de marcha ralentí

11. 11

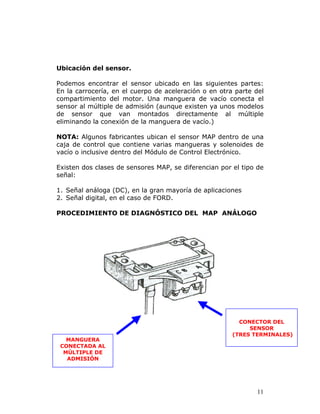

Ubicación del sensor.
Podemos encontrar el sensor ubicado en las siguientes partes:
En la carrocería, en el cuerpo de aceleración o en otra parte del
compartimiento del motor. Una manguera de vacío conecta el
sensor al múltiple de admisión (aunque existen ya unos modelos
de sensor que van montados directamente al múltiple
eliminando la conexión de la manguera de vacío.)
NOTA: Algunos fabricantes ubican el sensor MAP dentro de una
caja de control que contiene varias mangueras y solenoides de
vacío o inclusive dentro del Módulo de Control Electrónico.
Existen dos clases de sensores MAP, se diferencian por el tipo de
señal:
1. Señal análoga (DC), en la gran mayoría de aplicaciones
2. Señal digital, en el caso de FORD.
PROCEDIMIENTO DE DIAGNÓSTICO DEL MAP ANÁLOGO
MANGUERA
CONECTADA AL
MÚLTIPLE DE
ADMISIÓN
CONECTOR DEL
SENSOR
(TRES TERMINALES)

12. 12

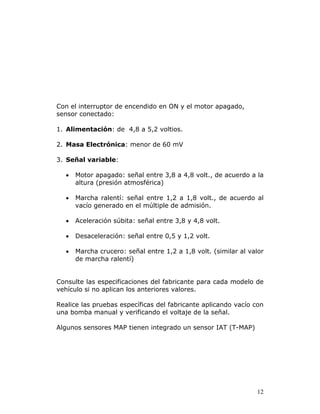

Con el interruptor de encendido en ON y el motor apagado,
sensor conectado:
1. Alimentación: de 4,8 a 5,2 voltios.
2. Masa Electrónica: menor de 60 mV
3. Señal variable:
• Motor apagado: señal entre 3,8 a 4,8 volt., de acuerdo a la
altura (presión atmosférica)
• Marcha ralentí: señal entre 1,2 a 1,8 volt., de acuerdo al
vacío generado en el múltiple de admisión.
• Aceleración súbita: señal entre 3,8 y 4,8 volt.
• Desaceleración: señal entre 0,5 y 1,2 volt.
• Marcha crucero: señal entre 1,2 a 1,8 volt. (similar al valor
de marcha ralentí)
Consulte las especificaciones del fabricante para cada modelo de
vehículo si no aplican los anteriores valores.
Realice las pruebas específicas del fabricante aplicando vacío con
una bomba manual y verificando el voltaje de la señal.
Algunos sensores MAP tienen integrado un sensor IAT (T-MAP)

13. 13
CIRCUITO DEL SENSOR MAP (ANÁLOGO)
SENSOR MAP FORD (DIGITAL)
CONECTOR

14. 14
PROCEDIMIENTO DE DIAGNÓSTICO SENSOR MAP DIGITAL
Interruptor de encendido ON, motor apagado:
1. Alimentación: 4,8 a 5,2 volt.
2. Masa electrónica: menor a 60 mV
3. Señal variable:
• Motor apagado: 160 Hz (+ de acuerdo a la altura)
• Marcha ralentí: 100 a 110 Hz (de acuerdo al vacío del
múltiple de admisión)
• Aceleración súbita: 160 Hz
• Desaceleración: entre 90 y 100 Hz
• Marcha crucero: 100 a 110 Hz (similar al valor de marcha
ralentí)
5. SENSOR DE PRESIÓN BAROMÉTRICA
(PBaro)
El funcionamiento y procedimiento de diagnóstico del sensor
PBaro es similar al MAP análogo, en este caso será afectado
únicamente por la presión barométrica puesto que la manguera
estará conectada a la atmósfera.

15. 15
6. SENSOR DE MASA Y FLUJO DE AIRE.
FUNCIÓN:
Mide e informa al Módulo de Control Electrónico del Motor la
cantidad masa de aire ingresando al motor, para:
• Establecer la dosificación de combustible
• Establecer el avance de encendido
• Controlar la velocidad de marcha mínima.
CLASES DE SENSORES DE MASA Y FLUJO
Sensores de hilo o elemento caliente

16. 16

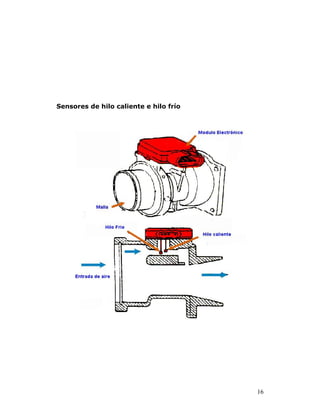

Sensores de hilo caliente e hilo frío

17. 17
Funcionamiento:
• El sensor cuenta con un hilo o plaqueta de platino
• El Módulo Electrónico del Sensor hace fluir una corriente
eléctrica que calienta el hilo o elemento a una temperatura
constante entre 70 y 200 °C (según la aplicación)
• Al fluir el aire alrededor del elemento caliente, baja su
temperatura (será proporcional a la masa de aire).
• Él Módulo Electrónico del sensor, para mantener constante la
temperatura del elemento, incrementa la corriente eléctrica.

18. 18
• El Módulo Electrónico del sensor envía una señal variable de
tensión (sensor análogo) o frecuencia (sensor digital) al
Módulo de Control Electrónico del Motor, de acuerdo a estos
cambios en la corriente para mantener el elemento caliente.
• A menor masa de aire la señal de tensión será baja, a mayor
masa de aire la señal será alta.
• En el caso del sensor de hilo caliente e hilo frío este último
actúa sensando la temperatura del aire.
Conector eléctrico
• Terminal de alimentación: Alimentación de la batería o
sistema de carga – Voltaje de Poder - VPwr .
• Terminal de masa: Masa del sensor.
• Terminal de la señal variable.
• Exceptuando la alimentación, las terminales de masa y señal
variable se encuentran conectadas al Módulo de Control
Electrónico del motor.

19. 19
Pruebas del sensor MAF (análogo):
• Señal Variable :
• Marcha ralentí: señal entre 1,0 a 1,5 volt., de acuerdo a
la masa de aire que ingresa al ducto de admisión.
• Marcha crucero (2000 a 2500 rpm estables): señal
entre 1,5 a 2,5 volt.
• Aceleración súbita: señal entre 3,8 y 4,8 volt.
1. Alimentación: Voltaje de la
Batería o sistema de carga (VPwr)
2. Masa electrónica: Menor de 60
mV. En sensores de 2 hilos
pueden existir dos masas.

20. 20

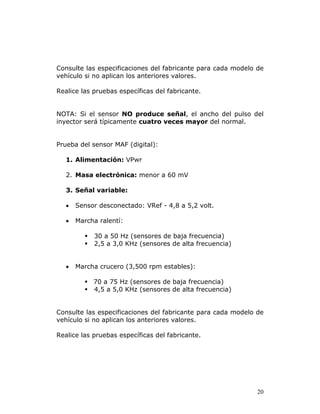

Consulte las especificaciones del fabricante para cada modelo de
vehículo si no aplican los anteriores valores.
Realice las pruebas específicas del fabricante.
NOTA: Si el sensor NO produce señal, el ancho del pulso del
inyector será típicamente cuatro veces mayor del normal.
Prueba del sensor MAF (digital):
1. Alimentación: VPwr
2. Masa electrónica: menor a 60 mV
3. Señal variable:
• Sensor desconectado: VRef - 4,8 a 5,2 volt.
• Marcha ralentí:
30 a 50 Hz (sensores de baja frecuencia)
2,5 a 3,0 KHz (sensores de alta frecuencia)
• Marcha crucero (3,500 rpm estables):
70 a 75 Hz (sensores de baja frecuencia)
4,5 a 5,0 KHz (sensores de alta frecuencia)
Consulte las especificaciones del fabricante para cada modelo de
vehículo si no aplican los anteriores valores.
Realice las pruebas específicas del fabricante.

21. 21
Sensor de Oxígeno o Sonda Lambda
FUNCIÓN:
Determina el contenido de Oxígeno de los gases de escape
para:
• Establecer la riqueza o pobreza de la mezcla quemada para
que el Módulo de Control Electrónico del Motor corrija la
dosificación de combustible, variando el tiempo de activación
de los inyectores.
• Verifica la proporción de Oxígeno para que el Módulo de
Control Electrónico del Motor controle la mezcla e incrementar
la eficiencia del convertidor catalítico.

22. 22
UBICACIÓN:
• Después de la unión de los dos ductos del escape
CARACTERÍSTICAS:
• Sensor Generador de Voltaje.
En su interior cuenta con un núcleo de Platino-Oxido de Circonio,
que genera bajo ciertas condiciones una señal de voltaje.
El sensor al ser calentado por los gases de escape a 6000
F.
(3200
C.) aproximadamente, comienza a generar una señal de
voltaje que varia de 0,10 a 0,90 voltios, según el tipo de
mezcla. El sensor entonces contará con un cable que
corresponde a la señal, también existen sensores que cuentan
con un resistor de calentamiento que permite al sensor alcanzar
la temperatura de funcionamiento más rápidamente y enviar la
señal al Módulo de Control Electrónico del Motor para corregir la
mezcla instantes después de encendido el motor.
Estos sensores en su mayoría cuentan con 4 terminales que son:
la alimentación para el resistor de calentamiento y su respectiva
masa, una terminal de masa del sensor y una terminal para su
señal variable.

23. 23
Terminal 1: Alimentación al resistor de calentamiento.
Terminal 2: Masa del resistor de calentamiento.
Terminal 3: Masa de la unidad Platino-Oxido de Circonio.
Terminal 4: Señal de salida del sensor.
FUNCIONAMIENTO:
• El núcleo de platino se encuentra constituido por un electrolito
de Oxido de Circonio en su centro.

24. 24
• Tanto en su parte exterior como en su parte interior el Oxido
de Circonio se encuentra rodeado una capa delgada de platino
ionizado, que actúan como electrodos.
1. La parte externa del núcleo se encuentra en contacto con los
gases de escape.
2. La parte interna se encuentra en contacto con el aire de la
atmósfera circundante al exterior del ducto de escape.
3. El aire contiene Oxígeno y por lo tanto una cantidad
proporcional de iones de Oxígeno. (A mayor cantidad de
oxigeno en volumen, mayor cantidad de iones).
4. Los gases de escape cuentan con un remanente de oxigeno
(No utilizado en el proceso de combustión).
5. Por lo tanto los gases de escape cuentan también con un
remanente de iones de Oxígeno.

25. 25

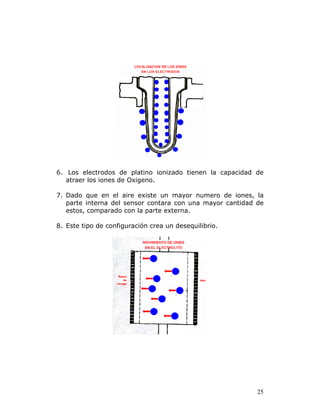

6. Los electrodos de platino ionizado tienen la capacidad de
atraer los iones de Oxigeno.
7. Dado que en el aire existe un mayor numero de iones, la
parte interna del sensor contara con una mayor cantidad de
estos, comparado con la parte externa.
8. Este tipo de configuración crea un desequilibrio.

26. 26
9. Entre mas Oxigeno se encuentre en los gases de escape
(Mezcla pobre) mas iones habrá y por lo tanto menos
desequilibrio y menor voltaje generado.
10. Entre menos Oxígeno tengan los gases de escape (Mezcla
Rica), mas desequilibrio existirá y mayor voltaje generado.
11. Mezcla pobre, bajo voltaje
12. Mezcla rica, alto voltaje
MAYOR VOLTAJE MENOR VOLTAJE

27. 27
NOTA:
Existen básicamente dos tipos de sensores de oxigeno en el
mercado:
1. El tipo más popular usa el elemento de circonio
2. Y otros utilizan un elemento de titanio
En el sensor de titanio en vez de producir su propio voltaje, la
resistencia del elemento de titanio alterará una señal de voltaje
suministrada directamente por el Módulo de Control Electrónico
del Motor.
Aunque el elemento de titanio trabaje diferente que el elemento
de circonio, los resultados son básicamente idénticos. Y su
ventaja consiste en que el elemento de titanio responde mas
rápidamente y permite que el Módulo de Control Electrónico del
Motor mantenga un control mas uniforme sobre una gran
variedad de temperaturas de los gases de escape.
Mantenimiento para el sensor de oxigeno.
La contaminación puede afectar directamente el rendimiento del
motor y la vida útil del sensor de oxigeno. Hay básicamente tres
tipos de contaminación: 1- de carbón, 2- de plomo, 3 - de
silicio. La acumulación de carbón debido a una operación con
mezcla rica causará lecturas inexactas y aumentará los síntomas
del problema. El uso de gasolina con plomo acorta la vida útil del
sensor y también causará lecturas inexactas. Evite el uso de
sellantes de silicona del tipo antiguo RTV cuando monte los
empaques del múltiple de admisión o el de escape, pues este
tipo de sellador libera compuestos volátiles que terminan
eventualmente depositándose en la punta del sensor.
A veces un problema aparente del sensor de oxigeno NO es
un defecto del sensor. Una entrada de aire por el múltiple de
admisión o cualquier problema en el sistema de encendido hacen

28. 28
que el sensor se oxigeno indique una condición falsa de la
mezcla.
PROCESO DE VERIFICACION:
♦ Verificación de la alimentación al resistor de
calentamiento.
1. Interruptor de encendido en “ON”.
2. Verificar el valor de la alimentación del resistor.
3. El valor de la lectura debe estar entre 10,5 y 12,5 voltios.
• Verificación de la masa del resistor de calentamiento
1. Interruptor de encendido en “ON”.
2. Verifique el valor de la masa del resistor.
3. El valor de la lectura debe ser menor de 60 mv.
• Verificación de la masa del sensor
1. Interruptor de encendido en “ON”.
2. Verifique el valor de la masa del sensor.
3. El valor de la lectura debe ser menor de 60 mv.
• Verificación de la señal variable del sensor
1. Interruptor de encendido en “ON”.
2. Verifique el valor de la señal del sensor así:
• Encienda el motor y observe que la lectura es estable cuando
el motor se encuentre frío o en la estrategia de CIRCUITO
ABIERTO.
• Espere a que el motor se caliente y llegue a su temperatura
normal de funcionamiento y el Módulo de Control Electrónico
del Motor entre a CIRCUITO CERRADO.

29. 29
3. Una vez en circuito cerrado y en marcha ralentí, la lectura
deberá variar cada segundo de 0.20 a 0,80 voltios (200 a 800
mV) si el sensor se encuentra en buen estado.
4. En marcha crucero, la lectura deberá cambiar en el mismo
rango pero deberá realizarlo de una forma más rápida, dos
veces por segundo aproximadamente.
Consulte las especificaciones del fabricante para cada modelo de
vehículo si no aplican los anteriores valores.
Realice las pruebas específicas del fabricante.

30. 30

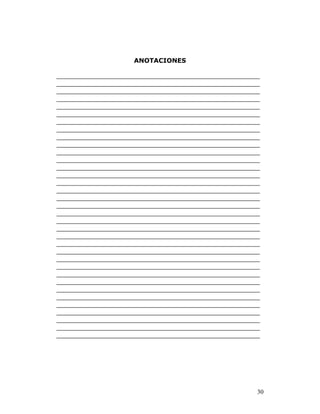

ANOTACIONES
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________
___________________________________________________

31. 31
