El documento habla sobre diferentes sensores que se encuentran en un automóvil y sus funciones. Explica que un sensor es un dispositivo que detecta magnitudes físicas o químicas y las transforma en señales eléctricas. Luego describe varios sensores como el MAP, MAF, CKP, ECT, VSS, CMP, knock y IAT; y para cada uno detalla su función, ubicación, síntomas de falla y pruebas de diagnóstico.
3. ¿Que es un sensor?
Un sensor es un dispositivo capaz de
detectar magnitudes físicas o químicas,
llamadas variables de instrumentación, y
transformarlas en variables eléctricas. Las
variables de instrumentación pueden ser
por ejemplo:
temperatura, intensidad lumínica,
distancia, aceleración, inclinación,
desplazamiento, presión, fuerza, torsión,
humedad etc.

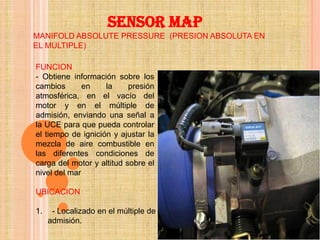

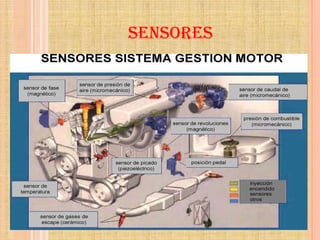

5. SENSOR MAP
MANIFOLD ABSOLUTE PRESSURE (PRESION ABSOLUTA EN
EL MULTIPLE)
FUNCION
- Obtiene información sobre los
cambios en la presión
atmosférica, en el vacío del
motor y en el múltiple de
admisión, enviando una señal a
la UCE para que pueda controlar
el tiempo de ignición y ajustar la
mezcla de aire combustible en
las diferentes condiciones de
carga del motor y altitud sobre el
nivel del mar
UBICACION
1. - Localizado en el múltiple de
admisión.
6. Como probarlos.
El MAP Análogo tiene tres terminales, dos
de polarización (0 y 5V) y una de señal. El
voltaje de la señal debe variar entre 0.2 a
4.8 V
El MAP digital varia su frecuencia de 90 a
160 Hz usualmente y se alimenta de 5 V
Alto vacio produce una salida de 0.5 a 1.5
V, y de 3 a 4.5 V indican bajo vacio (alta
presión)
Tomando en cuenta lo anterior, abrimos la
llave del auto y son encender el motor,
verificamos que la señal sea de 4 a 5V.
Con el motor en marcha, a temperatura de
trabajo y velocidad sin acelerar (idle) el
voltaje de salida debe ser de 1.5 a 2.1 V

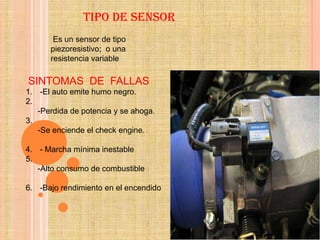

7. TIPO DE SENSOR
Es un sensor de tipo
piezoresistivo; o una
resistencia variable
SINTOMAS DE FALLAS
1. -El auto emite humo negro.
2.
-Perdida de potencia y se ahoga.
3.
-Se enciende el check engine.
4. - Marcha mínima inestable
5.
-Alto consumo de combustible
6. -Bajo rendimiento en el encendido

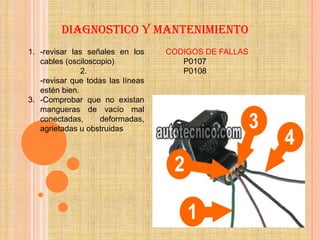

8. DIAGNOSTICO Y MANTENIMIENTO
1. -revisar las señales en los CODIGOS DE FALLAS
cables (osciloscopio) P0107
2. P0108
-revisar que todas las líneas
estén bien.
3. -Comprobar que no existan
mangueras de vacío mal
conectadas, deformadas,
agrietadas u obstruidas

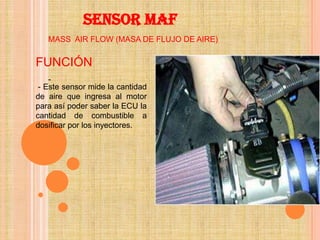

10. SENSOR MAF
MASS AIR FLOW (MASA DE FLUJO DE AIRE)
FUNCIÓN
-
- Este sensor mide la cantidad
de aire que ingresa al motor
para así poder saber la ECU la
cantidad de combustible a
dosificar por los inyectores.

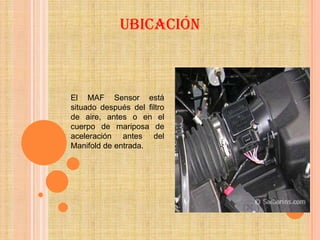

11. Ubicación
El MAF Sensor está
situado después del filtro
de aire, antes o en el
cuerpo de mariposa de
aceleración antes del
Manifold de entrada.

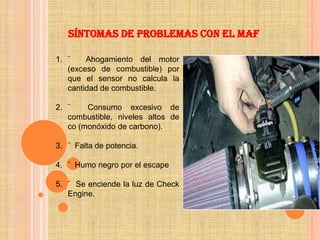

12. Síntomas de problemas con el MAF
1. ¨ Ahogamiento del motor
(exceso de combustible) por
que el sensor no calcula la
cantidad de combustible.
2. ¨ Consumo excesivo de
combustible, niveles altos de
co (monóxido de carbono).
3. ¨ Falta de potencia.
4. ¨ Humo negro por el escape
5. ¨ Se enciende la luz de Check
Engine.

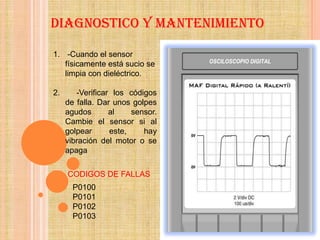

13. DIAGNOSTICO Y MANTENIMIENTO
1. -Cuando el sensor
físicamente está sucio se
limpia con dieléctrico.
2. -Verificar los códigos
de falla. Dar unos golpes
agudos al sensor.
Cambie el sensor si al
golpear este, hay
vibración del motor o se
apaga
CODIGOS DE FALLAS
P0100
P0101
P0102
P0103
14. SENSOR CKP
CRANKCHAFT POSITION SENSOR (SENSOR DE POSICIO
N DE CIGÜEÑAL)
Ubicación:
Frecuentemente
se encuentra
ubicado en la
parte baja del
motor a nivel del
cigüeñal, o en el
dámper

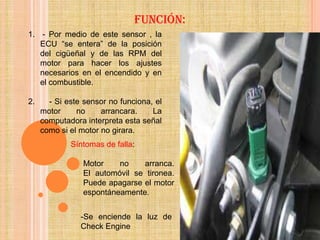

15. Función:
1. - Por medio de este sensor , la
ECU “se entera” de la posición
del cigüeñal y de las RPM del
motor para hacer los ajustes
necesarios en el encendido y en
el combustible.
2. - Si este sensor no funciona, el
motor no arrancara. La
computadora interpreta esta señal
como si el motor no girara.
Síntomas de falla:
Motor no arranca.
El automóvil se tironea.
Puede apagarse el motor
espontáneamente.
-Se enciende la luz de
Check Engine
16. Pruebas:
Probar que tenga una
resistencia de 190 a 250
ohms del sensor esto
preferente a temperatura
normal el motor.
Continuidad de los 2 cables.
Y con el scanner buscar el
numero de cuentas.

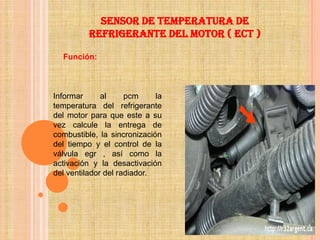

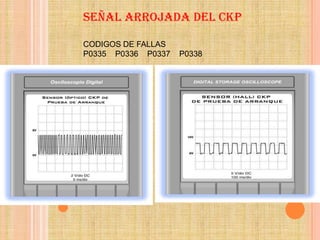

18. Sensor de temperatura de
refrigerante del motor ( ect )
Función:
Informar al pcm la
temperatura del refrigerante
del motor para que este a su
vez calcule la entrega de
combustible, la sincronización
del tiempo y el control de la
válvula egr , así como la
activación y la desactivación
del ventilador del radiador.

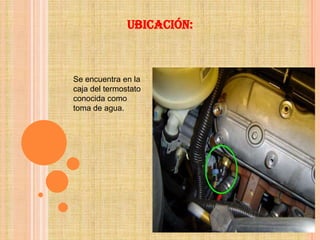

20. Síntomas de falla:
Ventilador encendido en todo
momento con motor funcionando.
El motor tarda en arrancar en frio y en
caliente.
Consumo excesivo de combustible.
Niveles de co muy altos.
Problemas de sobrecalentamiento.
Pruebas:
Se conecta el multimetro a la punta
izquierda del sensor , que es la de
corriente y se prueba el volts que
debe dar un valor de 4.61 v
Se conecta el multimetro en ohms y
se checa resonancia con el
interruptor del carro apagado.
22. CODIGOS DE FALLAS
P0117
P0118
P0125
DIAGNOSTICO Y MANTENIMIENTO
¨
Se conecta el multimetro a la
punta izquierda del sensor , que
es la de corriente y se prueba el
volts que debe dar un valor de
4.61 v
¨ Se conecta el multimetro en
ohm y se checa resonancia con
el interruptor del carro apagado.

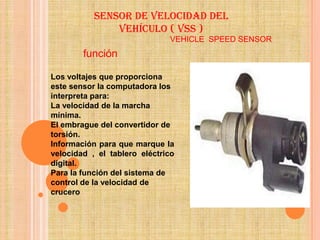

23. Sensor de velocidad del
vehículo ( vss )
VEHICLE SPEED SENSOR
función
Los voltajes que proporciona
este sensor la computadora los
interpreta para:
La velocidad de la marcha
mínima.
El embrague del convertidor de
torsión.
Información para que marque la
velocidad , el tablero eléctrico
digital.
Para la función del sistema de
control de la velocidad de
crucero

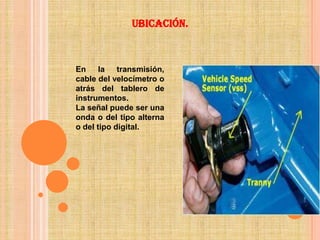

24. Ubicación.
En la transmisión,
cable del velocímetro o
atrás del tablero de
instrumentos.
La señal puede ser una
onda o del tipo alterna
o del tipo digital.
25. TIPO DE SENSOR
Puede ser del tipo generador
de imán permanente. Genera
electricidad de bajo voltaje.
(parecido a la bobina
captadora del distribuidor del
sistema de encendido).
Del tipo óptico. Tiene un diodo
emisor de luz y un foto
transmisor.
26. DIAGNOSTICO Y MANTENIMIENTO
Se tienen que
revisar las
conexiones para
que no tengan falso
contacto
Que el sensor esté
registrando una
lectura correcta
Ver que no esté floja
la parte de la
sujeción.

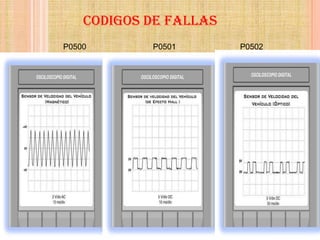

28. SENSOR CMP
CAMSHAFT POSITION SENSOR (SENSOR DE POSICION DE
ARBOL DE LEVAS)
UBICACION
-Se localiza a nivel del
árbol de levas del motor
FUNCION
El CMP indica a la
Centralita la
posición del árbol de
levas para que
determine la
secuencia adecuada
de inyección
29. SINTOMAS DE FALLAS
-Explosiones
-Falta de potencia
-Mal sincronía del motor
-Exceso de combustible
-Explosiones en el arranque
-Se enciende la luz de Check
Engine
DIAGNOSTICO Y MANTENIMIENTO
-Revisar con un multimetro la señal
variable que genera al momento de
encender la unidad
-Revisar los códigos de error
-Reemplace cuando sea necesario

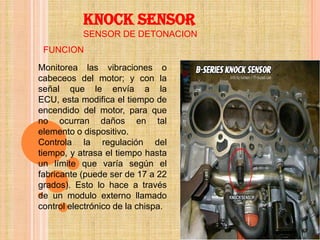

32. KNOCK SENSOR
SENSOR DE DETONACION
FUNCION
Monitorea las vibraciones o
cabeceos del motor; y con la
señal que le envía a la
ECU, esta modifica el tiempo de
encendido del motor, para que
no ocurran daños en tal
elemento o dispositivo.
Controla la regulación del
tiempo, y atrasa el tiempo hasta
un límite que varía según el
fabricante (puede ser de 17 a 22
grados). Esto lo hace a través
de un modulo externo llamado
control electrónico de la chispa.
33. UBICACION
- Esta situado en el bloque
del motor, en el múltiple de
admisión, o en la tapa de
las válvulas.
34. SINTOMAS DE FALLAS
Perdida de potencia,
o cascabeleo del DIAGNOSTICO Y MANTENIMIENTO
motor; por lo tanto,
se deterioran
algunas partes Para revisar el voltaje de
mecánicas.
este sensor, es necesario dar
pequeños golpecitos en el
monoblock o cerca del
sensor y verificar con un
multimetro si produce voltaje.

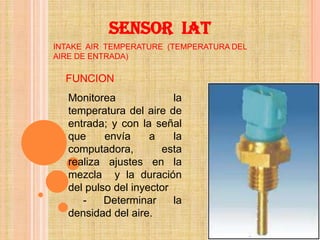

36. SENSOR IAT
INTAKE AIR TEMPERATURE (TEMPERATURA DEL
AIRE DE ENTRADA)
FUNCION
Monitorea la
temperatura del aire de
entrada; y con la señal
que envía a la
computadora, esta
realiza ajustes en la
mezcla y la duración
del pulso del inyector
- Determinar la
densidad del aire.

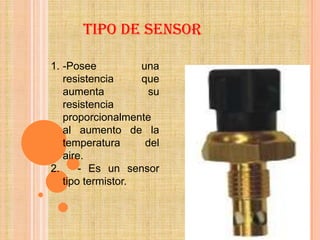

38. TIPO DE SENSOR
1. -Posee una
resistencia que
aumenta su
resistencia
proporcionalmente
al aumento de la
temperatura del
aire.
2. - Es un sensor
tipo termistor.
39. SINTOMAS DE FALLAS
¨
1. Altas emisiones
contaminantes de
monóxido de carbono.
2. ¨ Consumo elevado de
combustible.
3. ¨ Problemas para el
arranque en frio.
4. ¨ Aceleración
ligeramente elevada o
alta.
5. ¨ la computadora no
controla bien el tiempo
de encendido

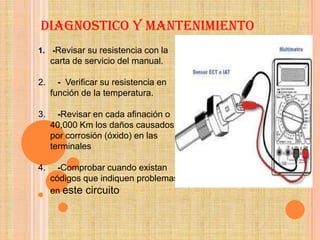

40. DIAGNOSTICO Y MANTENIMIENTO
1. -Revisar su resistencia con la
carta de servicio del manual.
2. - Verificar su resistencia en
función de la temperatura.
3. -Revisar en cada afinación o
40,000 Km los daños causados
por corrosión (óxido) en las
terminales
4. -Comprobar cuando existan
códigos que indiquen problemas
en este circuito

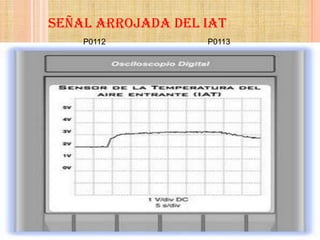

42. SENSOR TPS
THROTTLE POSITION SENSOR ( SENSOR DE POSICION
DEL ACELERADOR)
UBICACION Y FUNCION
Localizado en el cuerpo de aceleración
Proporciona datos de la posición de la
mariposa del cuerpo de aceleración.
Envía la información necesaria para que
la ECU calcule el pulso del inyector y la
curva de avance del encendido.
TIPO DE SENSOR
Es un sensor de tipo potenciómetro
43. SINTOMAS DE FALLAS TPS
La marcha mínima es variable; hay mas o
menos RPM de las que normalmente existen.
Se presenta titubeo y ahogamiento durante la
desaceleración.
Bajo rendimiento del motor, o mayor consumo
de combustible.
CODIGOS DE FALLAS
P0120 TPS FALLA
P0121 TPS FALLA
P0122 TPS BAJO
P0123 TPS ALTO

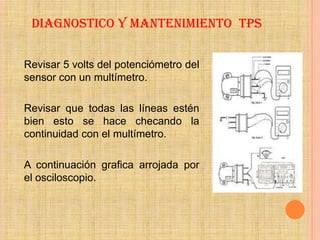

44. DIAGNOSTICO Y MANTENIMIENTO TPS
Revisar 5 volts del potenciómetro del
sensor con un multímetro.
Revisar que todas las líneas estén
bien esto se hace checando la
continuidad con el multímetro.
A continuación grafica arrojada por
el osciloscopio.
45. O2 SENSOR DE OXIGENO
UBICACION Y FUNCION
localizado en el escape
El sensor de oxigeno mide la
concentración de oxigeno remanente en
el humo de un auto.
El sensor convierte la cantidad de oxigeno
de los gases que produce el automóvil en
señal eléctrica, el ECU toma esa señal y
así se da cuenta si la mezcla de gasolina-
aire esta en un punto optimo; si no lo esta,
toma medidas para hacerlo.
TIPO DE SENSOR
El elemento sensor es usualmente un
bulbo hecho de zirconio Cerámico
cubierto en ambos lados con una capa
fina de Platino.

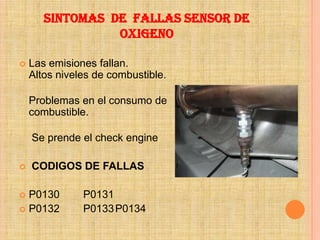

46. SINTOMAS DE FALLAS SENSOR DE
OXIGENO
Las emisiones fallan.
Altos niveles de combustible.
Problemas en el consumo de
combustible.
Se prende el check engine
CODIGOS DE FALLAS
P0130 P0131
P0132 P0133 P0134
47. DIAGNOSTICO Y MANTENIMIENTO SENSOR DE
OXIGENO
Verificar periódicamente las
emisiones
Reemplazar según las
especificaciones del fabricante
Revisar que el voltaje este
variando, cuando el motor se
encuentra a su temperatura de
operación.
48. SENSOR FLS
FUEL LEVEL SENSOR
(SENSOR DEL NIVEL DE COMBUSTIBLE)
UBICACION Y FUNCION
Localizado a un costado de la
bomba de combustible
Utilización de tabiques divisorios
"rompe olas" dentro del depósito.
Colocación del sensor en la zona
central del depósito donde el
efecto de incremento del nivel por
las olas es menor.
49. CODIGOS DE FALLAS FLS
P0460 SENSOR NIVEL
COMBUSTIBLE
FALLA
P0461 SENSOR NIVEL
COMBUSTIBLE
FALLA
P0463 SENSOR NIVEL
COMBUSTIBLE ALTO

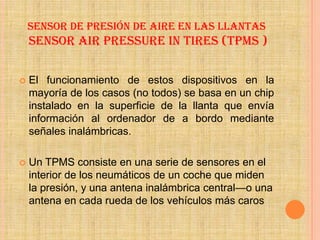

50. SENSOR DE PRESIÓN DE AIRE EN LAS LLANTAS
SENSOR AIR PRESSURE IN TIRES (TPMS )
El funcionamiento de estos dispositivos en la
mayoría de los casos (no todos) se basa en un chip
instalado en la superficie de la llanta que envía
información al ordenador de a bordo mediante
señales inalámbricas.
Un TPMS consiste en una serie de sensores en el
interior de los neumáticos de un coche que miden
la presión, y una antena inalámbrica central—o una
antena en cada rueda de los vehículos más caros

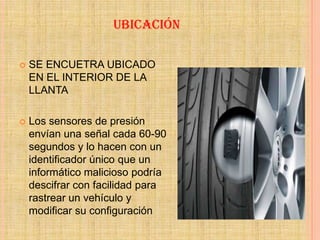

51. UBICACIÓN
SE ENCUETRA UBICADO
EN EL INTERIOR DE LA
LLANTA
Los sensores de presión
envían una señal cada 60-90
segundos y lo hacen con un
identificador único que un
informático malicioso podría
descifrar con facilidad para
rastrear un vehículo y
modificar su configuración

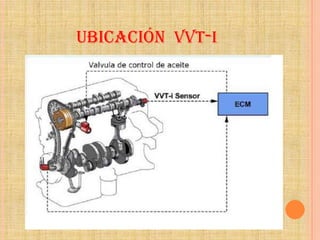

52. QUE ES EL VVT-I
SISTEMA DE DISTRIBUCION VARIABLE DE
VALVULAS INTELIGENTES
Es un sistema utilizado por Toyota
para optimizar el funcionamiento de
las válvulas con la ayuda de un
microprocesador.
Varia el tiempo de apertura de las
válvulas de admisión de acuerdo a
las condiciones del motor,
Que actúa tanto en la parte
mecánica como electrónica
53. VENTAJAS DEL EL VVT-I
Economía de combustible, ya que
solo utiliza lo necesario.
Menor contaminación ambiental.
Aumento de la potencia del motor,
mejorando el llenado de los cilindros.
Mas económicos
Combustión máxima

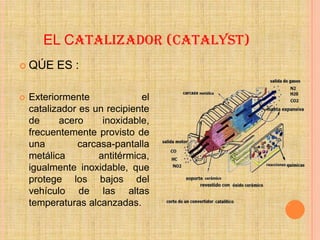

55. EL CATALIZADOR (CATALYST)
QÚE ES :
Exteriormente el
catalizador es un recipiente
de acero inoxidable,
frecuentemente provisto de
una carcasa-pantalla
metálica antitérmica,
igualmente inoxidable, que
protege los bajos del
vehículo de las altas
temperaturas alcanzadas.

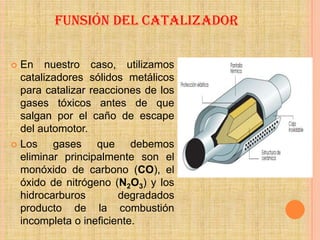

56. FUNSIÓN DEL CATALIZADOR
En nuestro caso, utilizamos
catalizadores sólidos metálicos
para catalizar reacciones de los
gases tóxicos antes de que
salgan por el caño de escape
del automotor.
Los gases que debemos
eliminar principalmente son el
monóxido de carbono (CO), el
óxido de nitrógeno (N2O3) y los
hidrocarburos degradados
producto de la combustión
incompleta o ineficiente.

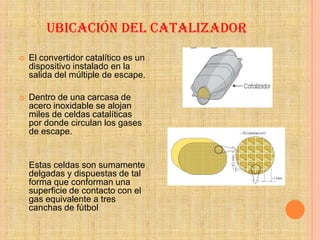

57. UBICACIÓN DEL CATALIZADOR
El convertidor catalítico es un
dispositivo instalado en la
salida del múltiple de escape.
Dentro de una carcasa de
acero inoxidable se alojan
miles de celdas catalíticas
por donde circulan los gases
de escape.
Estas celdas son sumamente
delgadas y dispuestas de tal
forma que conforman una
superficie de contacto con el
gas equivalente a tres
canchas de fútbol
