Allied Products
GENIE – JLG –
Instrcutor Roque Bueno Archbold
L o g o
2

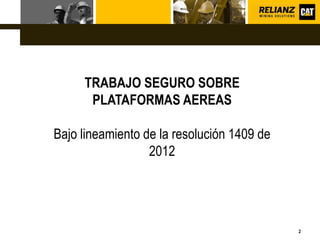

TRABAJO SEGURO SOBRE
PLATAFORMAS AEREAS
Bajo lineamiento de la resolución 1409 de
2012
L o g o
3

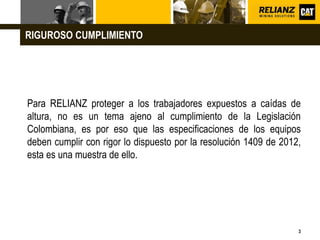

Para RELIANZ proteger a los trabajadores expuestos a caídas de
altura, no es un tema ajeno al cumplimiento de la Legislación
Colombiana, es por eso que las especificaciones de los equipos
deben cumplir con rigor lo dispuesto por la resolución 1409 de 2012,
esta es una muestra de ello.
RIGUROSO CUMPLIMIENTO
L o g o
4

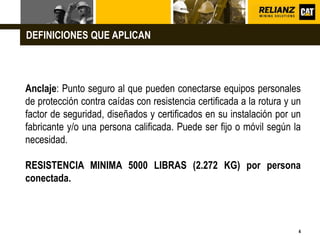

Anclaje: Punto seguro al que pueden conectarse equipos personales
de protección contra caídas con resistencia certificada a la rotura y un
factor de seguridad, diseñados y certificados en su instalación por un
fabricante y/o una persona calificada. Puede ser fijo o móvil según la
necesidad.
RESISTENCIA MINIMA 5000 LIBRAS (2.272 KG) por persona
conectada.
DEFINICIONES QUE APLICAN
L o g o
5

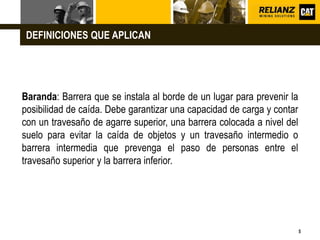

Baranda: Barrera que se instala al borde de un lugar para prevenir la
posibilidad de caída. Debe garantizar una capacidad de carga y contar
con un travesaño de agarre superior, una barrera colocada a nivel del
suelo para evitar la caída de objetos y un travesaño intermedio o
barrera intermedia que prevenga el paso de personas entre el
travesaño superior y la barrera inferior.
DEFINICIONES QUE APLICAN
L o g o
6

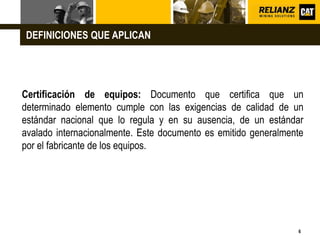

Certificación de equipos: Documento que certifica que un
determinado elemento cumple con las exigencias de calidad de un
estándar nacional que lo regula y en su ausencia, de un estándar
avalado internacionalmente. Este documento es emitido generalmente
por el fabricante de los equipos.
DEFINICIONES QUE APLICAN
L o g o
7
Medidas de prevención: Conjunto de acciones individuales o
colectivas que se implementan para advertir o evitar la caída de
personas y objetos cuando se realizan trabajos en alturas y forman
parte de las medidas de control. Entre ellas están: sistemas de
ingeniería; programa de protección contra caídas y las medidas
colectivas de prevención.
DEFINICIONES QUE APLICAN
L o g o
8

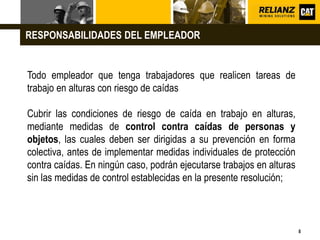

Todo empleador que tenga trabajadores que realicen tareas de
trabajo en alturas con riesgo de caídas
Cubrir las condiciones de riesgo de caída en trabajo en alturas,
mediante medidas de control contra caídas de personas y
objetos, las cuales deben ser dirigidas a su prevención en forma
colectiva, antes de implementar medidas individuales de protección
contra caídas. En ningún caso, podrán ejecutarse trabajos en alturas
sin las medidas de control establecidas en la presente resolución;
RESPONSABILIDADES DEL EMPLEADOR
L o g o
9

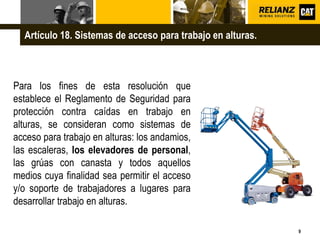

Para los fines de esta resolución que
establece el Reglamento de Seguridad para
protección contra caídas en trabajo en
alturas, se consideran como sistemas de
acceso para trabajo en alturas: los andamios,
las escaleras, los elevadores de personal,
las grúas con canasta y todos aquellos
medios cuya finalidad sea permitir el acceso
y/o soporte de trabajadores a lugares para
desarrollar trabajo en alturas.
Artículo 18. Sistemas de acceso para trabajo en alturas.
L o g o
10

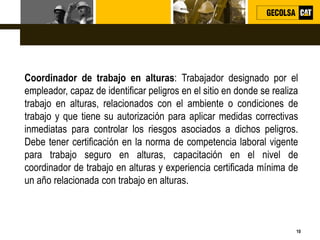

Coordinador de trabajo en alturas: Trabajador designado por el
empleador, capaz de identificar peligros en el sitio en donde se realiza
trabajo en alturas, relacionados con el ambiente o condiciones de
trabajo y que tiene su autorización para aplicar medidas correctivas
inmediatas para controlar los riesgos asociados a dichos peligros.
Debe tener certificación en la norma de competencia laboral vigente
para trabajo seguro en alturas, capacitación en el nivel de
coordinador de trabajo en alturas y experiencia certificada mínima de
un año relacionada con trabajo en alturas.
L o g o
11
LA PTA ES INDISCUTIBLEMENTE LA MEJOR OPCION!
L o g o
12

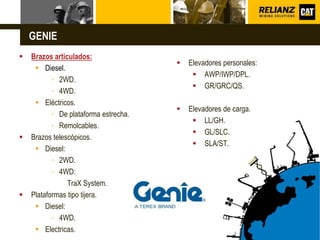

 Brazos articulados:
 Diesel.
▪ 2WD.
▪ 4WD.
 Eléctricos.
▪ De plataforma estrecha.
▪ Remolcables.
 Brazos telescópicos.
 Diesel:
▪ 2WD.
▪ 4WD:
TraX System.
 Plataformas tipo tijera.
 Diesel:
▪ 4WD.
 Electricas.
GENIE
 Elevadores personales:
 AWP/IWP/DPL.
 GR/GRC/QS.
 Elevadores de carga.
 LL/GH.
 GL/SLC.
 SLA/ST.
L o g o
13
 Nomenclatura:
 Z 45 / 25 N J DC/RT
 Accesorios estándar:
 Alarma de movimiento, horometro, alarma de desnivel, pito, plataforma auto nivelada,
entre otras.
 Accesorios opcionales:
 Linea de aire a plataforma, Paquete de luces, Inversor de corriente, luces
estroboscopicas, indicador de carga de bateria, llantas rellenas de espuma (no todos
los modelos, entre otros.
BRAZOS ARTICULADOS GENIE
Eléctrico o Todo terreno
JIB (Extensión del boom)
Alcance horizontal (Pies)
Alcance vertical (Pies)
Articulado
Plataforma estrecha (Narrow)
L o g o
14

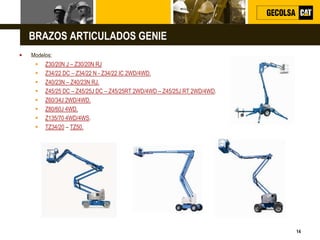

 Modelos:
 Z30/20N J – Z30/20N RJ
 Z34/22 DC – Z34/22 N - Z34/22 IC 2WD/4WD.
 Z40/23N – Z40/23N RJ.
 Z45/25 DC – Z45/25J DC – Z45/25RT 2WD/4WD – Z45/25J RT 2WD/4WD.
 Z60/34J 2WD/4WD.
 Z80/60J 4WD.
 Z135/70 4WD/4WS.
 TZ34/20 – TZ50.
BRAZOS ARTICULADOS GENIE
L o g o
15
BRAZOS TELESCOPICOS GENIE
 Nomenclatura:
 S 60 X 2WD / 4WD
 Accesorios estándar:
 Alarma de movimiento, horometro, alarma de desnivel, pito, plataforma auto nivelada,
entre otras.
 Accesorios opcionales:
 Línea de aire a plataforma, Paquete de luces, luces estroboscopicas, generador de
corriente, indicador de carga de batería, llantas rellenas de espuma (no todos los
modelos), llantas todo terreno que no marcan (no todos los modelos), llantas solidas,
TraX system (no todos los modelos) entre otros.
Tracción en 4 ruedas
Alcance vertical (Pies)
Tracción en 2 ruedas.
Brazo Telescopico
L o g o
16

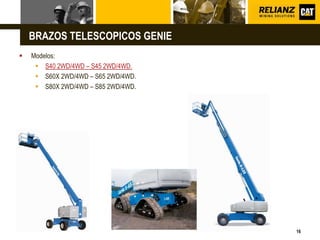

 Modelos:
 S40 2WD/4WD – S45 2WD/4WD.
 S60X 2WD/4WD – S65 2WD/4WD.
 S80X 2WD/4WD – S85 2WD/4WD.
 S105 – S125.
BRAZOS TELESCOPICOS GENIE
L o g o
17
PLATAFORMAS TIPO TIJERA GENIE
 Nomenclatura:
 GS 3246 RT
 Accesorios estándar:
 Horometro, alarma de desnivel, pito, Corriente AC en plataforma, llantas que no
marcan, entre otras.
 Accesorios opcionales:
 Línea de aire a plataforma, luces estroboscopicas, pito, alarma de movimiento.
Tracción en 4 ruedas
Alcance vertical (Pies)
Ancho de plataforma (Pulgadas)
Genie Scissor
L o g o
18
 Modelos:
 GS1530 – GS1930 – GS2032 – GS2632.
 GS3232 – GS2046 – GS2646 – GS3246.
 GS2669 RT – GS3369RT – GS4069 RT.
PLATAFORMAS TIPO TIJERA GENIE
L o g o
19
 Nomenclatura
 AWP/IWP/DPL 40 S DC/AC N RT
 GR / GRC / QS = GenieRunabout / Genie Runabout contractor / QuickStock
 Accesorios estándar:
 Punto para elevación con grúa, estabilizadores, llantas que no marcan, alarma de
descenso, entre otros.
 Accesorios opcionales:
 Pito, luces estroboscopicas, inversor de corriente, entre otros.
ELEVADORES PERSONALES GENIE
Eléctrica
Alcance vertical (Pies)
Ancho de plataforma (Pulgadas)
Aerial Work Platform / Insdrustial work platform / Dual Personnel Lift
Plataforma estrecha
Terreno agreste
L o g o
20

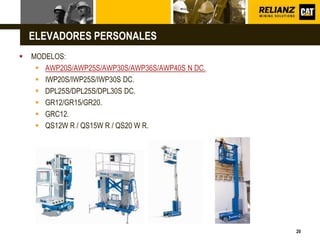

 MODELOS:
 AWP20S/AWP25S/AWP30S/AWP36S/AWP40S N DC.
 IWP20S/IWP25S/IWP30S DC.
 DPL25S/DPL25S/DPL30S DC.
 GR12/GR15/GR20.
 GRC12.
 QS12W R / QS15W R / QS20 W R.
ELEVADORES PERSONALES
L o g o
21

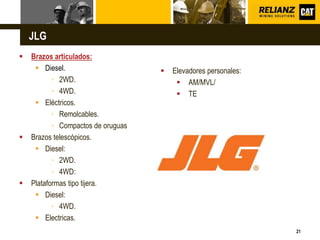

JLG
 Brazos articulados:
 Diesel.
▪ 2WD.
▪ 4WD.
 Eléctricos.
▪ Remolcables.
▪ Compactos de oruguas
 Brazos telescópicos.
 Diesel:
▪ 2WD.
▪ 4WD:
 Plataformas tipo tijera.
 Diesel:
▪ 4WD.
 Electricas.
 Elevadores personales:
 AM/MVL/
 TE
L o g o
22

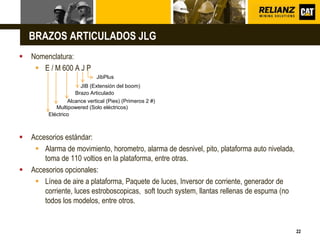

BRAZOS ARTICULADOS JLG
 Nomenclatura:
 E / M 600 A J P
 Accesorios estándar:
 Alarma de movimiento, horometro, alarma de desnivel, pito, plataforma auto nivelada,
toma de 110 voltios en la plataforma, entre otras.
 Accesorios opcionales:
 Línea de aire a plataforma, Paquete de luces, Inversor de corriente, generador de
corriente, luces estroboscopicas, soft touch system, llantas rellenas de espuma (no
todos los modelos, entre otros.
JibPlus
JIB (Extensión del boom)
Alcance vertical (Pies) (Primeros 2 #)
Multipowered (Solo eléctricos)
Eléctrico
Brazo Articulado
L o g o
23

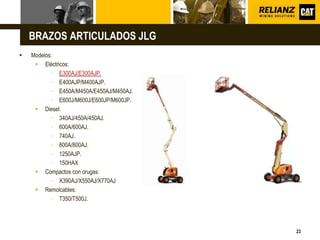

 Modelos:
 Eléctricos:
▪ E300AJ/E300AJP.
▪ E400AJP/M400AJP.
▪ E450A/M450A/E450AJ/M450AJ.
▪ E600J/M600J/E600JP/M600JP.
 Diesel:
▪ 340AJ/450A/450AJ.
▪ 600A/600AJ.
▪ 740AJ.
▪ 800A/800AJ.
▪ 1250AJP.
▪ 150HAX
 Compactos con orugas:
▪ X390AJ/X550AJ/X770AJ
 Remolcables:
▪ T350/T500J.
BRAZOS ARTICULADOS JLG
L o g o
24

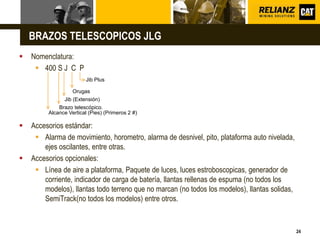

BRAZOS TELESCOPICOS JLG
 Nomenclatura:
 400 S J C P
 Accesorios estándar:
 Alarma de movimiento, horometro, alarma de desnivel, pito, plataforma auto nivelada,
ejes oscilantes, entre otras.
 Accesorios opcionales:
 Línea de aire a plataforma, Paquete de luces, luces estroboscopicas, generador de
corriente, indicador de carga de batería, llantas rellenas de espuma (no todos los
modelos), llantas todo terreno que no marcan (no todos los modelos), llantas solidas,
SemiTrack(no todos los modelos) entre otros.
Orugas
Jib (Extensión)
Alcance Vertical (Pies) (Primeros 2 #)
Brazo telescópico.
Jib Plus
L o g o
25

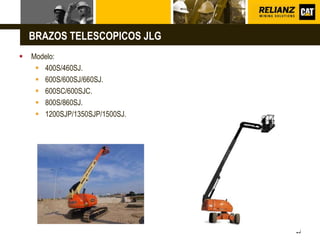

 Modelo:
 400S/460SJ.
 600S/600SJ/660SJ.
 600SC/600SJC.
 800S/860SJ.
 1200SJP/1350SJP/1500SJ.
BRAZOS TELESCOPICOS JLG
L o g o
26
PLATAFORMAS TIPO TIJERA JLG
 Nomenclatura:
 3246 ES LE RT
 Accesorios estándar:
 Horometro, alarma de desnivel, pito, Corriente AC en plataforma, llantas que no
marcan, entre otras.
 Accesorios opcionales:
 Línea de aire a plataforma, luces estroboscopicas, pito, alarma de movimiento.
Large Electric Scissor
Ancho de plataforma (Pulgadas)
Electric Scissor
Alcance vertical (Pies)
Rough Terrain
L o g o
27

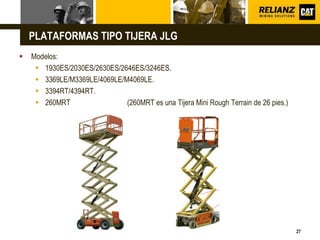

 Modelos:
 1930ES/2030ES/2630ES/2646ES/3246ES.
 3369LE/M3369LE/4069LE/M4069LE.
 3394RT/4394RT.
 260MRT (260MRT es una Tijera Mini Rough Terrain de 26 pies.)
PLATAFORMAS TIPO TIJERA JLG
L o g o
28

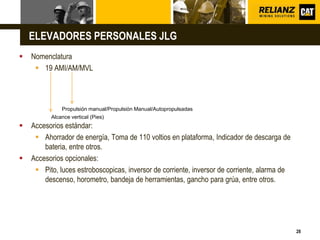

ELEVADORES PERSONALES JLG
 Nomenclatura
 19 AMI/AM/MVL
 Accesorios estándar:
 Ahorrador de energía, Toma de 110 voltios en plataforma, Indicador de descarga de
bateria, entre otros.
 Accesorios opcionales:
 Pito, luces estroboscopicas, inversor de corriente, inversor de corriente, alarma de
descenso, horometro, bandeja de herramientas, gancho para grúa, entre otros.
Alcance vertical (Pies)
Propulsión manual/Propulsión Manual/Autopropulsadas
L o g o
29
 Modelos:
 19AMI/20AM/25AM/25AM/30AM/36AM/41AM.
 15MVL/20MVL.
ELEVADORES PERSONALES JLG

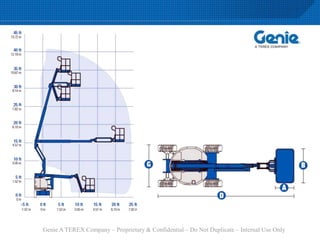

Genie Z45/25 DC
January 2014
Model Features and
Customer Benefits
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

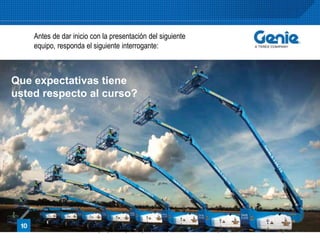

Antes de dar inicio con la presentación del siguiente
equipo, responda el siguiente interrogante:
Que expectativas tiene
usted respecto al curso?
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

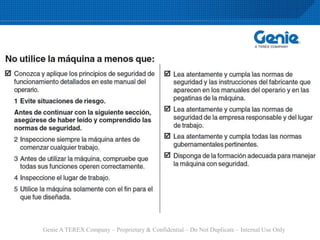

Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

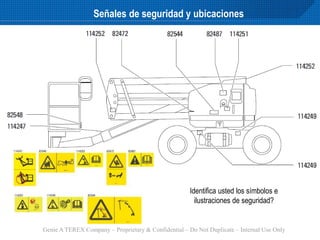

Nota: sustituya cualquier señal de seguridad perdida o dañada. Tenga presente en
todo momento la seguridad de los operarios
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

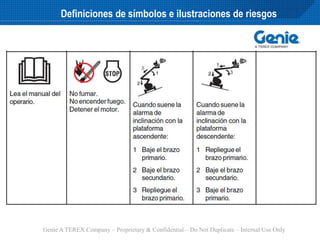

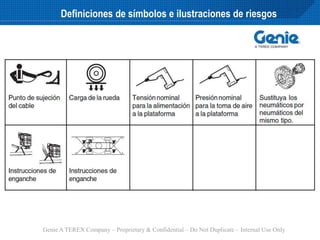

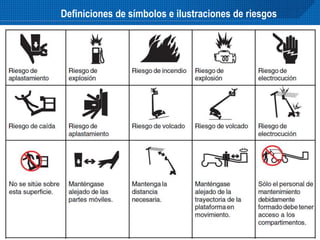

Definiciones de símbolos e ilustraciones de riesgos
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Definiciones de símbolos e ilustraciones de riesgos
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Definiciones de símbolos e ilustraciones de riesgos
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Señales de seguridad y ubicaciones
Identifica usted los símbolos e
ilustraciones de seguridad?
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Seguridad personal
Cree usted que este trabajo se
esta llevando seguro?
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Seguridad en el área de trabajo
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

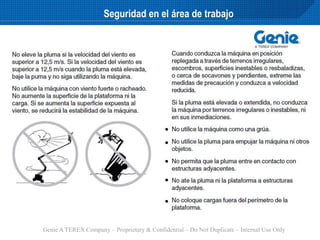

Seguridad en el área de trabajo
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

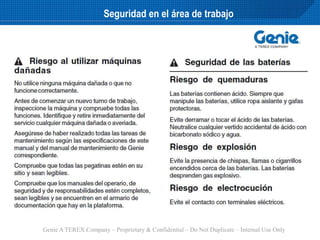

Seguridad en el área de trabajo
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

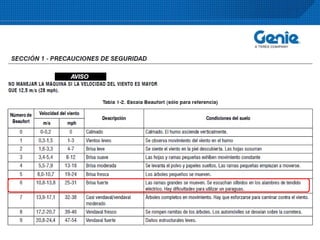

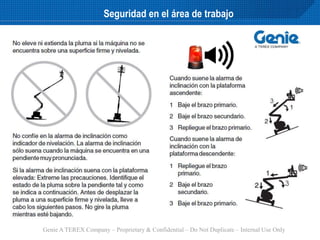

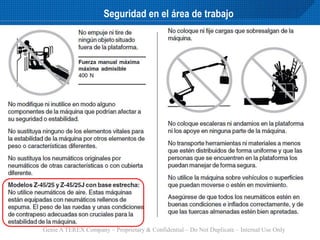

Seguridad en el área de trabajo
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Seguridad en el área de trabajo
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

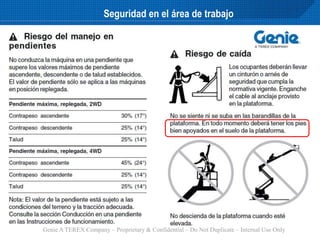

Seguridad en el área de trabajo
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

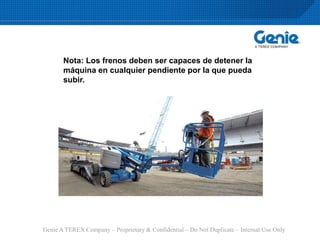

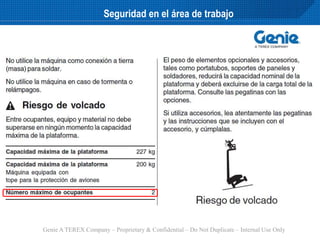

Nota: Los frenos deben ser capaces de detener la
máquina en cualquier pendiente por la que pueda
subir.
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

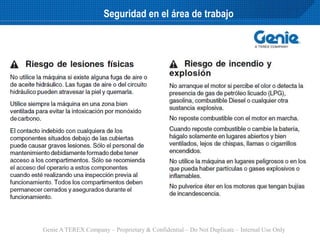

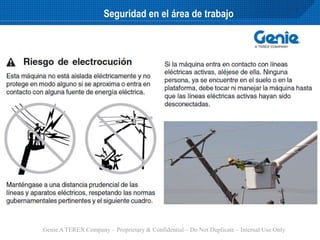

Seguridad en el área de trabajo
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Seguridad en el área de trabajo
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Seguridad en el área de trabajo
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

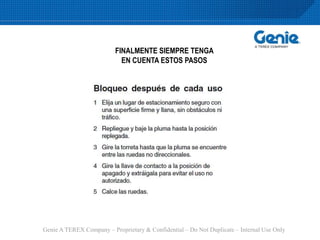

FINALMENTE SIEMPRE TENGA
EN CUENTA ESTOS PASOS
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Leyenda
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

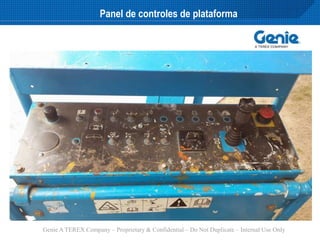

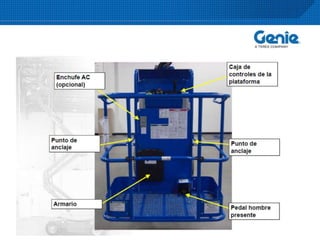

Panel de controles de plataforma
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Panel de controles de plataforma
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

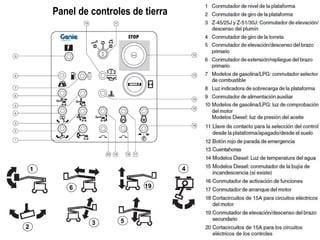

Panel de controles de tierra
1
2
3
4
5
6 19
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Anécdotas de otros clientes:
Ayer inspeccioné una plataforma aérea Genie Z45, y al momento de revisar el funcionamiento del
auxiliar, resultó que los Joistick no funcionaron en modo auxiliar, hicimos unos cuantos intentos
más y funcionaron, así que se reportó la falla con el encargado de maquinaria, vino el técnico y
revisó, y lo que pasó es que una noche antes cayó un lluvia torrencial y los controles se
humedecieron, así que por la humedad tenían falso contacto, la recomendación es: cuando
dejen de usar el equipo, deben tapar con un plástico el panel de control para evitar estos
incidentes que provocan el fallo de los controles, se les puso un dieléctrico para evitar la humedad
y se solucionó el problema. Además si son dueños de un equipo de éste tipo, les recomiendo
poner una película transparente en el tablero, ya que después de trabajarla quedan llenos de
pintura, yeso, cemento etc. y esto tapa la visibilidad de los controles y estas indicaciones
deben estar visibles, es un punto de seguridad para certificar este tipo de equipos.
Cuidado con los paneles de control
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

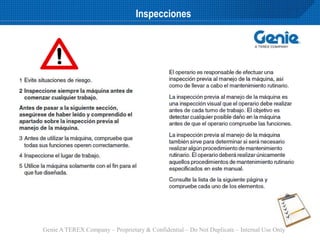

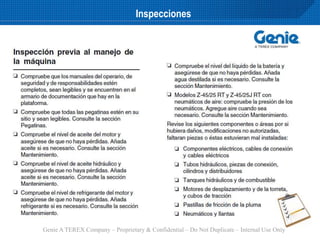

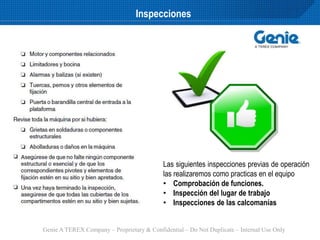

Inspecciones
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Inspecciones
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Inspecciones
Las siguientes inspecciones previas de operación
las realizaremos como practicas en el equipo
• Comprobación de funciones.
• Inspección del lugar de trabajo
• Inspecciones de las calcomanías
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Instrucciones de funcionamiento
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

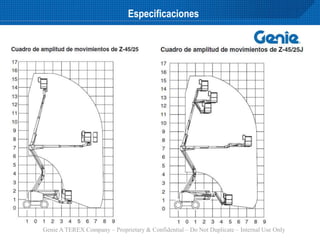

Especificaciones
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

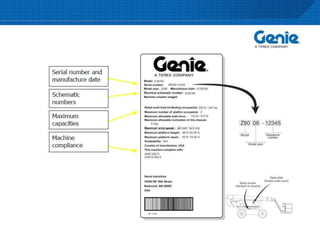

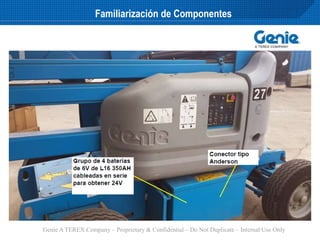

Familiarización de Componentes
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Familiarización de Componentes
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
Familiarización de Componentes
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

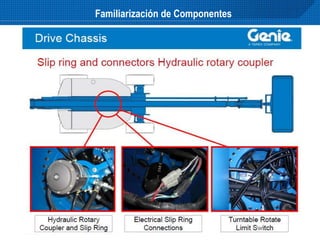

Familiarización de Componentes

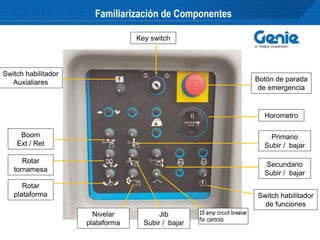

Horometro
Key switch
Botón de parada
de emergencia
Switch habilitador
de funciones
Boom
Ext / Ret
Rotar
plataforma
Rotar
tornamesa
Secundario
Subir / bajar
Primario
Subir / bajar
Nivelar
plataforma
Jib
Subir / bajar
Switch habilitador
Auxialiares
Familiarización de Componentes
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

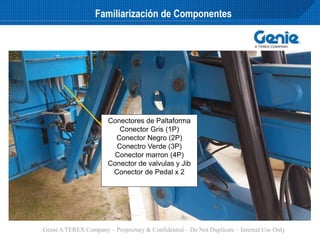

Conectores de Paltaforma
Conector Gris (1P)
Conector Negro (2P)
Conectro Verde (3P)
Conector marron (4P)
Conector de valvulas y Jib
Conector de Pedal x 2
Familiarización de Componentes
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

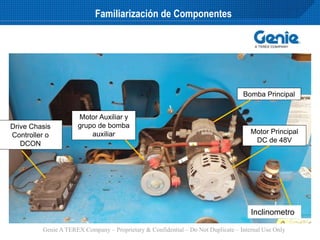

Motor Principal
DC de 48V
Bomba Principal
Motor Auxiliar y
grupo de bomba
auxiliar
Inclinometro
Familiarización de Componentes
Drive Chasis
Controller o
DCON
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

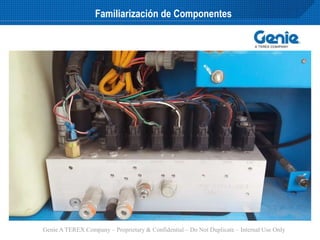

Grupo de
válvulas principal
Tanque
Hidráulico
Familiarización de Componentes
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

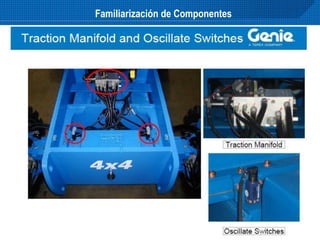

Familiarización de Componentes
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

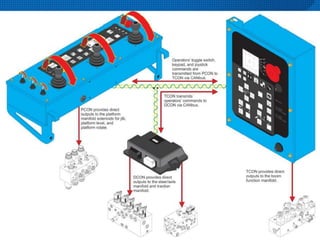

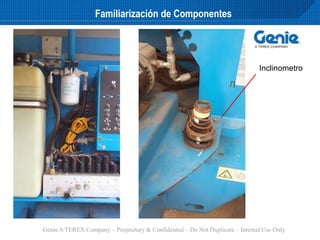

Inclinometro
Familiarización de Componentes
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

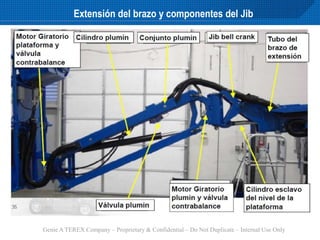

Extensión del brazo y componentes del Jib
Genie A TEREX Company – Proprietary & Confidential – Do Not Duplicate – Internal Use Only

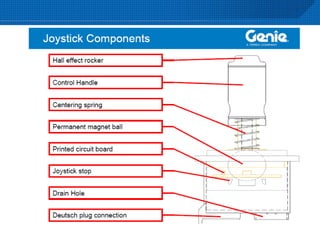

L o g o
79
Muchas gracias

CURSO PTA MANLIFT

  • 1.
    Allied Products GENIE –JLG – Instrcutor Roque Bueno Archbold
  • 2.
    L o go 2 TRABAJO SEGURO SOBRE PLATAFORMAS AEREAS Bajo lineamiento de la resolución 1409 de 2012
  • 3.
    L o go 3 Para RELIANZ proteger a los trabajadores expuestos a caídas de altura, no es un tema ajeno al cumplimiento de la Legislación Colombiana, es por eso que las especificaciones de los equipos deben cumplir con rigor lo dispuesto por la resolución 1409 de 2012, esta es una muestra de ello. RIGUROSO CUMPLIMIENTO
  • 4.
    L o go 4 Anclaje: Punto seguro al que pueden conectarse equipos personales de protección contra caídas con resistencia certificada a la rotura y un factor de seguridad, diseñados y certificados en su instalación por un fabricante y/o una persona calificada. Puede ser fijo o móvil según la necesidad. RESISTENCIA MINIMA 5000 LIBRAS (2.272 KG) por persona conectada. DEFINICIONES QUE APLICAN
  • 5.
    L o go 5 Baranda: Barrera que se instala al borde de un lugar para prevenir la posibilidad de caída. Debe garantizar una capacidad de carga y contar con un travesaño de agarre superior, una barrera colocada a nivel del suelo para evitar la caída de objetos y un travesaño intermedio o barrera intermedia que prevenga el paso de personas entre el travesaño superior y la barrera inferior. DEFINICIONES QUE APLICAN
  • 6.
    L o go 6 Certificación de equipos: Documento que certifica que un determinado elemento cumple con las exigencias de calidad de un estándar nacional que lo regula y en su ausencia, de un estándar avalado internacionalmente. Este documento es emitido generalmente por el fabricante de los equipos. DEFINICIONES QUE APLICAN
  • 7.
    L o go 7 Medidas de prevención: Conjunto de acciones individuales o colectivas que se implementan para advertir o evitar la caída de personas y objetos cuando se realizan trabajos en alturas y forman parte de las medidas de control. Entre ellas están: sistemas de ingeniería; programa de protección contra caídas y las medidas colectivas de prevención. DEFINICIONES QUE APLICAN
  • 8.
    L o go 8 Todo empleador que tenga trabajadores que realicen tareas de trabajo en alturas con riesgo de caídas Cubrir las condiciones de riesgo de caída en trabajo en alturas, mediante medidas de control contra caídas de personas y objetos, las cuales deben ser dirigidas a su prevención en forma colectiva, antes de implementar medidas individuales de protección contra caídas. En ningún caso, podrán ejecutarse trabajos en alturas sin las medidas de control establecidas en la presente resolución; RESPONSABILIDADES DEL EMPLEADOR
  • 9.
    L o go 9 Para los fines de esta resolución que establece el Reglamento de Seguridad para protección contra caídas en trabajo en alturas, se consideran como sistemas de acceso para trabajo en alturas: los andamios, las escaleras, los elevadores de personal, las grúas con canasta y todos aquellos medios cuya finalidad sea permitir el acceso y/o soporte de trabajadores a lugares para desarrollar trabajo en alturas. Artículo 18. Sistemas de acceso para trabajo en alturas.
  • 10.
    L o go 10 Coordinador de trabajo en alturas: Trabajador designado por el empleador, capaz de identificar peligros en el sitio en donde se realiza trabajo en alturas, relacionados con el ambiente o condiciones de trabajo y que tiene su autorización para aplicar medidas correctivas inmediatas para controlar los riesgos asociados a dichos peligros. Debe tener certificación en la norma de competencia laboral vigente para trabajo seguro en alturas, capacitación en el nivel de coordinador de trabajo en alturas y experiencia certificada mínima de un año relacionada con trabajo en alturas.
  • 11.
    L o go 11 LA PTA ES INDISCUTIBLEMENTE LA MEJOR OPCION!
  • 12.
    L o go 12  Brazos articulados:  Diesel. ▪ 2WD. ▪ 4WD.  Eléctricos. ▪ De plataforma estrecha. ▪ Remolcables.  Brazos telescópicos.  Diesel: ▪ 2WD. ▪ 4WD: TraX System.  Plataformas tipo tijera.  Diesel: ▪ 4WD.  Electricas. GENIE  Elevadores personales:  AWP/IWP/DPL.  GR/GRC/QS.  Elevadores de carga.  LL/GH.  GL/SLC.  SLA/ST.
  • 13.
    L o go 13  Nomenclatura:  Z 45 / 25 N J DC/RT  Accesorios estándar:  Alarma de movimiento, horometro, alarma de desnivel, pito, plataforma auto nivelada, entre otras.  Accesorios opcionales:  Linea de aire a plataforma, Paquete de luces, Inversor de corriente, luces estroboscopicas, indicador de carga de bateria, llantas rellenas de espuma (no todos los modelos, entre otros. BRAZOS ARTICULADOS GENIE Eléctrico o Todo terreno JIB (Extensión del boom) Alcance horizontal (Pies) Alcance vertical (Pies) Articulado Plataforma estrecha (Narrow)
  • 14.
    L o go 14  Modelos:  Z30/20N J – Z30/20N RJ  Z34/22 DC – Z34/22 N - Z34/22 IC 2WD/4WD.  Z40/23N – Z40/23N RJ.  Z45/25 DC – Z45/25J DC – Z45/25RT 2WD/4WD – Z45/25J RT 2WD/4WD.  Z60/34J 2WD/4WD.  Z80/60J 4WD.  Z135/70 4WD/4WS.  TZ34/20 – TZ50. BRAZOS ARTICULADOS GENIE
  • 15.
    L o go 15 BRAZOS TELESCOPICOS GENIE  Nomenclatura:  S 60 X 2WD / 4WD  Accesorios estándar:  Alarma de movimiento, horometro, alarma de desnivel, pito, plataforma auto nivelada, entre otras.  Accesorios opcionales:  Línea de aire a plataforma, Paquete de luces, luces estroboscopicas, generador de corriente, indicador de carga de batería, llantas rellenas de espuma (no todos los modelos), llantas todo terreno que no marcan (no todos los modelos), llantas solidas, TraX system (no todos los modelos) entre otros. Tracción en 4 ruedas Alcance vertical (Pies) Tracción en 2 ruedas. Brazo Telescopico
  • 16.
    L o go 16  Modelos:  S40 2WD/4WD – S45 2WD/4WD.  S60X 2WD/4WD – S65 2WD/4WD.  S80X 2WD/4WD – S85 2WD/4WD.  S105 – S125. BRAZOS TELESCOPICOS GENIE
  • 17.
    L o go 17 PLATAFORMAS TIPO TIJERA GENIE  Nomenclatura:  GS 3246 RT  Accesorios estándar:  Horometro, alarma de desnivel, pito, Corriente AC en plataforma, llantas que no marcan, entre otras.  Accesorios opcionales:  Línea de aire a plataforma, luces estroboscopicas, pito, alarma de movimiento. Tracción en 4 ruedas Alcance vertical (Pies) Ancho de plataforma (Pulgadas) Genie Scissor
  • 18.
    L o go 18  Modelos:  GS1530 – GS1930 – GS2032 – GS2632.  GS3232 – GS2046 – GS2646 – GS3246.  GS2669 RT – GS3369RT – GS4069 RT. PLATAFORMAS TIPO TIJERA GENIE
  • 19.
    L o go 19  Nomenclatura  AWP/IWP/DPL 40 S DC/AC N RT  GR / GRC / QS = GenieRunabout / Genie Runabout contractor / QuickStock  Accesorios estándar:  Punto para elevación con grúa, estabilizadores, llantas que no marcan, alarma de descenso, entre otros.  Accesorios opcionales:  Pito, luces estroboscopicas, inversor de corriente, entre otros. ELEVADORES PERSONALES GENIE Eléctrica Alcance vertical (Pies) Ancho de plataforma (Pulgadas) Aerial Work Platform / Insdrustial work platform / Dual Personnel Lift Plataforma estrecha Terreno agreste
  • 20.
    L o go 20  MODELOS:  AWP20S/AWP25S/AWP30S/AWP36S/AWP40S N DC.  IWP20S/IWP25S/IWP30S DC.  DPL25S/DPL25S/DPL30S DC.  GR12/GR15/GR20.  GRC12.  QS12W R / QS15W R / QS20 W R. ELEVADORES PERSONALES
  • 21.
    L o go 21 JLG  Brazos articulados:  Diesel. ▪ 2WD. ▪ 4WD.  Eléctricos. ▪ Remolcables. ▪ Compactos de oruguas  Brazos telescópicos.  Diesel: ▪ 2WD. ▪ 4WD:  Plataformas tipo tijera.  Diesel: ▪ 4WD.  Electricas.  Elevadores personales:  AM/MVL/  TE
  • 22.
    L o go 22 BRAZOS ARTICULADOS JLG  Nomenclatura:  E / M 600 A J P  Accesorios estándar:  Alarma de movimiento, horometro, alarma de desnivel, pito, plataforma auto nivelada, toma de 110 voltios en la plataforma, entre otras.  Accesorios opcionales:  Línea de aire a plataforma, Paquete de luces, Inversor de corriente, generador de corriente, luces estroboscopicas, soft touch system, llantas rellenas de espuma (no todos los modelos, entre otros. JibPlus JIB (Extensión del boom) Alcance vertical (Pies) (Primeros 2 #) Multipowered (Solo eléctricos) Eléctrico Brazo Articulado
  • 23.
    L o go 23  Modelos:  Eléctricos: ▪ E300AJ/E300AJP. ▪ E400AJP/M400AJP. ▪ E450A/M450A/E450AJ/M450AJ. ▪ E600J/M600J/E600JP/M600JP.  Diesel: ▪ 340AJ/450A/450AJ. ▪ 600A/600AJ. ▪ 740AJ. ▪ 800A/800AJ. ▪ 1250AJP. ▪ 150HAX  Compactos con orugas: ▪ X390AJ/X550AJ/X770AJ  Remolcables: ▪ T350/T500J. BRAZOS ARTICULADOS JLG
  • 24.
    L o go 24 BRAZOS TELESCOPICOS JLG  Nomenclatura:  400 S J C P  Accesorios estándar:  Alarma de movimiento, horometro, alarma de desnivel, pito, plataforma auto nivelada, ejes oscilantes, entre otras.  Accesorios opcionales:  Línea de aire a plataforma, Paquete de luces, luces estroboscopicas, generador de corriente, indicador de carga de batería, llantas rellenas de espuma (no todos los modelos), llantas todo terreno que no marcan (no todos los modelos), llantas solidas, SemiTrack(no todos los modelos) entre otros. Orugas Jib (Extensión) Alcance Vertical (Pies) (Primeros 2 #) Brazo telescópico. Jib Plus
  • 25.
    L o go 25  Modelo:  400S/460SJ.  600S/600SJ/660SJ.  600SC/600SJC.  800S/860SJ.  1200SJP/1350SJP/1500SJ. BRAZOS TELESCOPICOS JLG
  • 26.
    L o go 26 PLATAFORMAS TIPO TIJERA JLG  Nomenclatura:  3246 ES LE RT  Accesorios estándar:  Horometro, alarma de desnivel, pito, Corriente AC en plataforma, llantas que no marcan, entre otras.  Accesorios opcionales:  Línea de aire a plataforma, luces estroboscopicas, pito, alarma de movimiento. Large Electric Scissor Ancho de plataforma (Pulgadas) Electric Scissor Alcance vertical (Pies) Rough Terrain
  • 27.
    L o go 27  Modelos:  1930ES/2030ES/2630ES/2646ES/3246ES.  3369LE/M3369LE/4069LE/M4069LE.  3394RT/4394RT.  260MRT (260MRT es una Tijera Mini Rough Terrain de 26 pies.) PLATAFORMAS TIPO TIJERA JLG
  • 28.
    L o go 28 ELEVADORES PERSONALES JLG  Nomenclatura  19 AMI/AM/MVL  Accesorios estándar:  Ahorrador de energía, Toma de 110 voltios en plataforma, Indicador de descarga de bateria, entre otros.  Accesorios opcionales:  Pito, luces estroboscopicas, inversor de corriente, inversor de corriente, alarma de descenso, horometro, bandeja de herramientas, gancho para grúa, entre otros. Alcance vertical (Pies) Propulsión manual/Propulsión Manual/Autopropulsadas
  • 29.
    L o go 29  Modelos:  19AMI/20AM/25AM/25AM/30AM/36AM/41AM.  15MVL/20MVL. ELEVADORES PERSONALES JLG
  • 30.
    Genie Z45/25 DC January2014 Model Features and Customer Benefits
  • 31.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Antes de dar inicio con la presentación del siguiente equipo, responda el siguiente interrogante: Que expectativas tiene usted respecto al curso?
  • 32.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
  • 33.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
  • 34.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Nota: sustituya cualquier señal de seguridad perdida o dañada. Tenga presente en todo momento la seguridad de los operarios
  • 35.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Definiciones de símbolos e ilustraciones de riesgos
  • 36.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Definiciones de símbolos e ilustraciones de riesgos
  • 37.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Definiciones de símbolos e ilustraciones de riesgos
  • 38.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Señales de seguridad y ubicaciones Identifica usted los símbolos e ilustraciones de seguridad?
  • 39.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Seguridad personal Cree usted que este trabajo se esta llevando seguro?
  • 40.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Seguridad en el área de trabajo
  • 41.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Seguridad en el área de trabajo
  • 42.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Seguridad en el área de trabajo
  • 43.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
  • 44.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Seguridad en el área de trabajo
  • 45.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Seguridad en el área de trabajo
  • 46.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Seguridad en el área de trabajo
  • 47.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Nota: Los frenos deben ser capaces de detener la máquina en cualquier pendiente por la que pueda subir.
  • 48.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Seguridad en el área de trabajo
  • 49.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Seguridad en el área de trabajo
  • 50.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Seguridad en el área de trabajo
  • 51.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only FINALMENTE SIEMPRE TENGA EN CUENTA ESTOS PASOS
  • 52.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
  • 53.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Leyenda
  • 54.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Panel de controles de plataforma
  • 55.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Panel de controles de plataforma
  • 56.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Panel de controles de tierra 1 2 3 4 5 6 19
  • 57.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Anécdotas de otros clientes: Ayer inspeccioné una plataforma aérea Genie Z45, y al momento de revisar el funcionamiento del auxiliar, resultó que los Joistick no funcionaron en modo auxiliar, hicimos unos cuantos intentos más y funcionaron, así que se reportó la falla con el encargado de maquinaria, vino el técnico y revisó, y lo que pasó es que una noche antes cayó un lluvia torrencial y los controles se humedecieron, así que por la humedad tenían falso contacto, la recomendación es: cuando dejen de usar el equipo, deben tapar con un plástico el panel de control para evitar estos incidentes que provocan el fallo de los controles, se les puso un dieléctrico para evitar la humedad y se solucionó el problema. Además si son dueños de un equipo de éste tipo, les recomiendo poner una película transparente en el tablero, ya que después de trabajarla quedan llenos de pintura, yeso, cemento etc. y esto tapa la visibilidad de los controles y estas indicaciones deben estar visibles, es un punto de seguridad para certificar este tipo de equipos. Cuidado con los paneles de control
  • 58.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Inspecciones
  • 59.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Inspecciones
  • 60.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Inspecciones Las siguientes inspecciones previas de operación las realizaremos como practicas en el equipo • Comprobación de funciones. • Inspección del lugar de trabajo • Inspecciones de las calcomanías
  • 61.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Instrucciones de funcionamiento
  • 62.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
  • 63.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Especificaciones
  • 65.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Familiarización de Componentes
  • 66.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Familiarización de Componentes
  • 67.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Familiarización de Componentes
  • 68.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Familiarización de Componentes
  • 69.
    Horometro Key switch Botón deparada de emergencia Switch habilitador de funciones Boom Ext / Ret Rotar plataforma Rotar tornamesa Secundario Subir / bajar Primario Subir / bajar Nivelar plataforma Jib Subir / bajar Switch habilitador Auxialiares Familiarización de Componentes
  • 70.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Conectores de Paltaforma Conector Gris (1P) Conector Negro (2P) Conectro Verde (3P) Conector marron (4P) Conector de valvulas y Jib Conector de Pedal x 2 Familiarización de Componentes
  • 71.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Motor Principal DC de 48V Bomba Principal Motor Auxiliar y grupo de bomba auxiliar Inclinometro Familiarización de Componentes Drive Chasis Controller o DCON
  • 72.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Grupo de válvulas principal Tanque Hidráulico Familiarización de Componentes
  • 73.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Familiarización de Componentes
  • 75.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Inclinometro Familiarización de Componentes
  • 76.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only Extensión del brazo y componentes del Jib
  • 77.
    Genie A TEREXCompany – Proprietary & Confidential – Do Not Duplicate – Internal Use Only
  • 79.
    L o go 79 Muchas gracias
