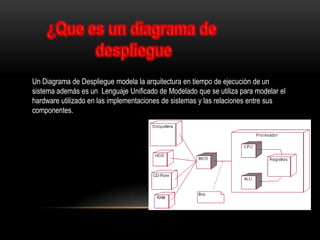

Un Diagrama de Despliegue modela la arquitectura en tiempo de ejecución de un
sistema además es un Lenguaje Unificado de Modelado que se utiliza para modelar el
hardware utilizado en las implementaciones de sistemas y las relaciones entre sus
componentes.

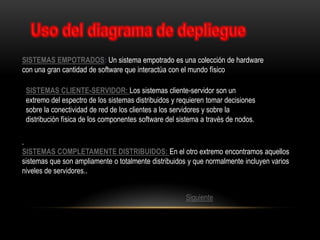

SISTEMAS EMPOTRADOS: Un sistema empotrado es una colección de hardware
con una gran cantidad de software que interactúa con el mundo físico

 SISTEMAS CLIENTE-SERVIDOR: Los sistemas cliente-servidor son un
 extremo del espectro de los sistemas distribuidos y requieren tomar decisiones
 sobre la conectividad de red de los clientes a los servidores y sobre la
 distribución física de los componentes software del sistema a través de nodos.

.
SISTEMAS COMPLETAMENTE DISTRIBUIDOS: En el otro extremo encontramos aquellos
sistemas que son ampliamente o totalmente distribuidos y que normalmente incluyen varios
niveles de servidores..


                                                       Siguiente
SISTEMA EMPOTRADOS

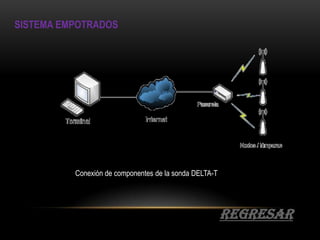

          Conexión de componentes de la sonda DELTA-T




                                                        regresar

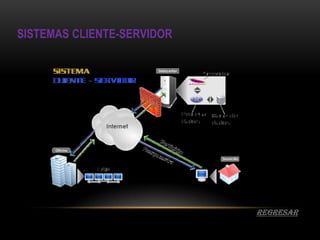

SISTEMAS CLIENTE-SERVIDOR




                            regresar
SISTEMAS COMPLETAMENTE
DISTRIBUIDOS




                         regresar

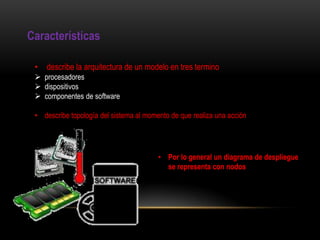

Características

 • describe la arquitectura de un modelo en tres termino
  procesadores
  dispositivos
  componentes de software

 • describe topología del sistema al momento de que realiza una acción




                                         • Por lo general un diagrama de despliegue
                                           se representa con nodos

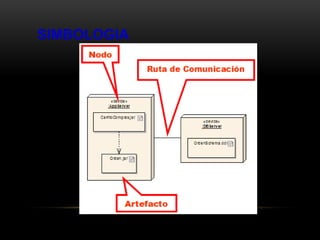

SIMBOLOGIA

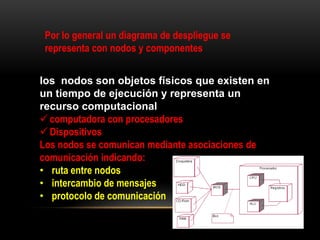

Por lo general un diagrama de despliegue se
 representa con nodos y componentes


los nodos son objetos físicos que existen en
un tiempo de ejecución y representa un
recurso computacional
 computadora con procesadores
 Dispositivos
Los nodos se comunican mediante asociaciones de
comunicación indicando:
• ruta entre nodos
• intercambio de mensajes
• protocolo de comunicación
¡Además de nodos que mas
            tiene este diagrama?

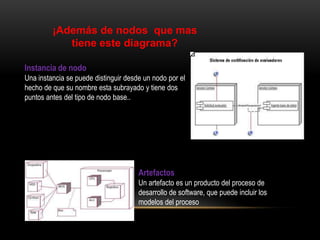

Instancia de nodo
Una instancia se puede distinguir desde un nodo por el
hecho de que su nombre esta subrayado y tiene dos
puntos antes del tipo de nodo base..




                                      Artefactos
                                      Un artefacto es un producto del proceso de
                                      desarrollo de software, que puede incluir los
                                      modelos del proceso
.

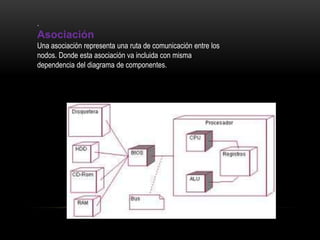

Asociación
Una asociación representa una ruta de comunicación entre los
nodos. Donde esta asociación va incluida con misma
dependencia del diagrama de componentes.

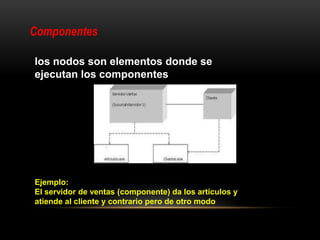

Componentes

los nodos son elementos donde se
ejecutan los componentes




Ejemplo:
El servidor de ventas (componente) da los artículos y
atiende al cliente y contrario pero de otro modo
el diagrama de despliegue modela una topología de
hardware donde se ejecuta el sistema

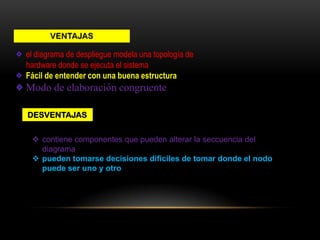

Fácil de entender con una buena estructura
Modo de elaboración congruente

DESVENTAJAS
                             Y DESVENTAJAS

  contiene componentes que pueden alterar la seccuencia del
   diagrama
  pueden tomarse decisiones dificiles de tomar donde el nodo
   puede ser uno y otro

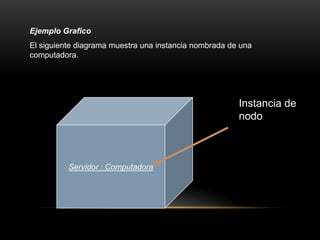

Ejemplo Grafico
El siguiente diagrama muestra una instancia nombrada de una
computadora.




                                                       Instancia de
                                                       nodo



          Servidor : Computadora

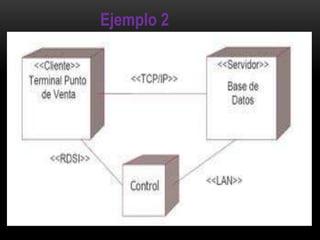

Ejemplo 2

diagrama de despliegue

  • 2.
