El documento describe el diagrama triangular-rectangular utilizado para analizar el proceso de extracción sólido-líquido. En el diagrama, los vértices representan los componentes puros (sólido inerte, disolvente líquido, soluto sólido). Los lados representan mezclas binarias y los puntos internos mezclas ternarias. Cualquier punto en el triángulo corresponde a una composición expresada en fracciones másicas o molares.

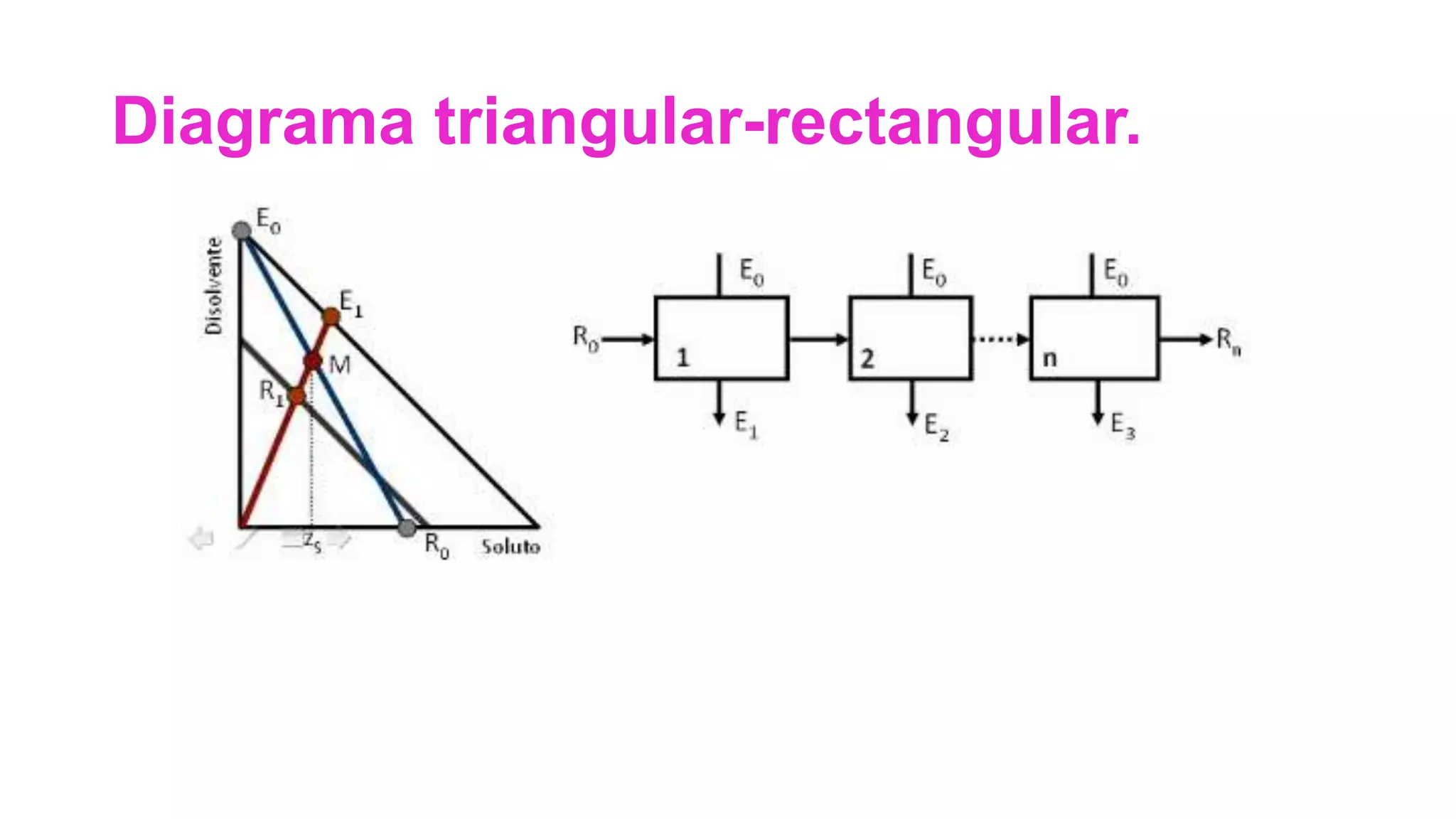

1. Diagrama triangular-rectangular.

2. Diagrama triangular
El análisis del proceso de extracción sólido-líquido generalmente se
lleva a cabo sobre un diagrama triangula. que a una presión y a una
temperatura determinadas se representa mediante un triángulo
rectángulo isósceles, tal como se indica en la figura.

3. En los vértices del triángulo se representan los componentes puros,
reservándose el ángulo recto para el sólido inerte (I) y, en el sentido de
las agujas del reloj, el disolvente líquido (C) y el soluto sólido (B). Los
lados representan mezclas binarias de los componentes de los vértices
correspondientes y los puntos interiores al triángulo representan
mezclas ternarias. Cualquier punto del triángulo corresponde a una
composición expresada en fracciones másicas (o molares).

4. Video
• http://polimedia.upv.es/visor/?id=20b553b8-bcc6-494e-9907-
99b2b386f9b0#
