1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACION
UNIVERSITARIA
I.U.P SANTIAGO MARIÑO
CABIMAS EDO-ZULIA
Realizado por:
Valecillo Betzabeth
C.I: 22376031
Carrera: ING. Civil

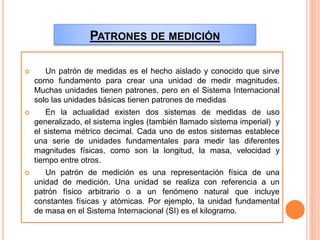

2. PATRONES DE MEDICIÓN
 Un patrón de medidas es el hecho aislado y conocido que sirve
como fundamento para crear una unidad de medir magnitudes.
Muchas unidades tienen patrones, pero en el Sistema Internacional
solo las unidades básicas tienen patrones de medidas
 En la actualidad existen dos sistemas de medidas de uso
generalizado, el sistema ingles (también llamado sistema imperial) y
el sistema métrico decimal. Cada uno de estos sistemas establece
una serie de unidades fundamentales para medir las diferentes
magnitudes físicas, como son la longitud, la masa, velocidad y
tiempo entre otros.
 Un patrón de medición es una representación física de una
unidad de medición. Una unidad se realiza con referencia a un
patrón físico arbitrario o a un fenómeno natural que incluye
constantes físicas y atómicas. Por ejemplo, la unidad fundamental
de masa en el Sistema Internacional (SI) es el kilogramo.

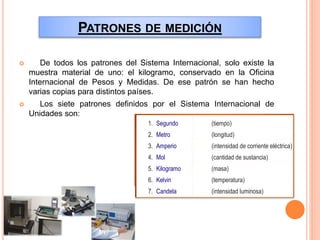

3. PATRONES DE MEDICIÓN
 De todos los patrones del Sistema Internacional, solo existe la
muestra material de uno: el kilogramo, conservado en la Oficina
Internacional de Pesos y Medidas. De ese patrón se han hecho
varias copias para distintos países.
 Los siete patrones definidos por el Sistema Internacional de
Unidades son:
1. Segundo
2. Metro
3. Amperio
4. Mol
5. Kilogramo
6. Kelvin
7. Candela
(tiempo)
(longitud)
(intensidad de corriente eléctrica)
(cantidad de sustancia)
(masa)
(temperatura)
(intensidad luminosa)

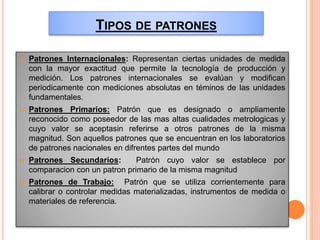

4. TIPOS DE PATRONES
 Patrones Internacionales: Representan ciertas unidades de medida
con la mayor exactitud que permite la tecnología de producción y
medición. Los patrones internacionales se evalúan y modifican
periodicamente con mediciones absolutas en téminos de las unidades
fundamentales.
 Patrones Primarios: Patrón que es designado o ampliamente
reconocido como poseedor de las mas altas cualidades metrologicas y
cuyo valor se aceptasin referirse a otros patrones de la misma
magnitud. Son aquellos patrones que se encuentran en los laboratorios
de patrones nacionales en difrentes partes del mundo
 Patrones Secundarios: Patrón cuyo valor se establece por
comparacion con un patron primario de la misma magnitud
 Patrones de Trabajo: Patrón que se utiliza corrientemente para
calibrar o controlar medidas materializadas, instrumentos de medida o
materiales de referencia.

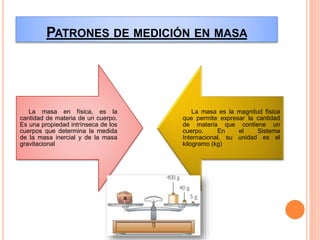

6. PATRONES DE MEDICIÓN EN MASA
La masa en física, es la
cantidad de materia de un cuerpo.
Es una propiedad intrínseca de los
cuerpos que determina la medida
de la masa inercial y de la masa
gravitacional
La masa es la magnitud física
que permite expresar la cantidad
de materia que contiene un
cuerpo. En el Sistema
Internacional, su unidad es el
kilogramo (kg)

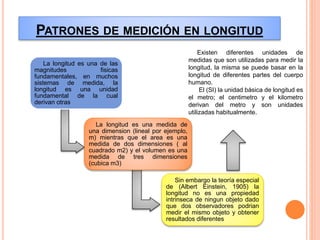

7. PATRONES DE MEDICIÓN EN LONGITUD
La longitud es una de las
magnitudes fisicas
fundamentales, en muchos
sistemas de medida, la
longitud es una unidad
fundamental de la cual
derivan otras
La longitud es una medida de
una dimension (lineal por ejemplo,
m) mientras que el area es una
medida de dos dimensiones ( al
cuadrado m2) y el volumen es una
medida de tres dimensiones
(cubica m3)
Sin embargo la teoría especial
de (Albert Einstein, 1905) la
longitud no es una propiedad
intrinseca de ningun objeto dado
que dos observadores podrian
medir el mismo objeto y obtener
resultados diferentes
Existen diferentes unidades de
medidas que son utilizadas para medir la
longitud, la misma se puede basar en la
longitud de diferentes partes del cuerpo
humano.
El (SI) la unidad básica de longitud es
el metro; el centimetro y el kilometro
derivan del metro y son unidades
utilizadas habitualmente.

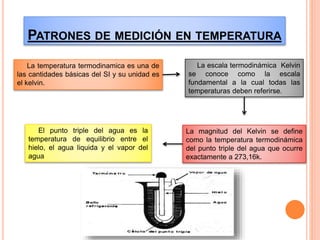

8. PATRONES DE MEDICIÓN EN TEMPERATURA
La temperatura termodinamica es una de
las cantidades básicas del SI y su unidad es
el kelvin.
La escala termodinámica Kelvin
se conoce como la escala
fundamental a la cual todas las
temperaturas deben referirse.
La magnitud del Kelvin se define
como la temperatura termodinámica
del punto triple del agua que ocurre
exactamente a 273,16k.
El punto triple del agua es la
temperatura de equilibrio entre el
hielo, el agua liquida y el vapor del
agua

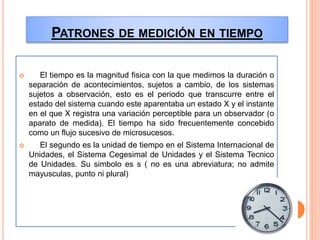

9. PATRONES DE MEDICIÓN EN TIEMPO
 El tiempo es la magnitud fisica con la que medimos la duración o
separación de acontecimientos, sujetos a cambio, de los sistemas
sujetos a observación, esto es el periodo que transcurre entre el
estado del sistema cuando este aparentaba un estado X y el instante
en el que X registra una variación perceptible para un observador (o
aparato de medida). El tiempo ha sido frecuentemente concebido
como un flujo sucesivo de microsucesos.
 El segundo es la unidad de tiempo en el Sistema Internacional de
Unidades, el Sistema Cegesimal de Unidades y el Sistema Tecnico
de Unidades. Su simbolo es s ( no es una abreviatura; no admite
mayusculas, punto ni plural)

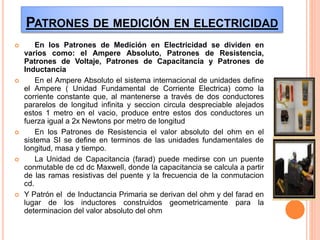

10. PATRONES DE MEDICIÓN EN ELECTRICIDAD
 En los Patrones de Medición en Electricidad se dividen en
varios como: el Ampere Absoluto, Patrones de Resistencia,
Patrones de Voltaje, Patrones de Capacitancia y Patrones de
Inductancia
 En el Ampere Absoluto el sistema internacional de unidades define
el Ampere ( Unidad Fundamental de Corriente Electrica) como la
corriente constante que, al mantenerse a través de dos conductores
pararelos de longitud infinita y seccion circula despreciable alejados
estos 1 metro en el vacio, produce entre estos dos conductores un
fuerza igual a 2x Newtons por metro de longitud
 En los Patrones de Resistencia el valor absoluto del ohm en el
sistema SI se define en terminos de las unidades fundamentales de
longitud, masa y tiempo.
 La Unidad de Capacitancia (farad) puede medirse con un puente
conmutable de cd dc Maxwell, donde la capacitancia se calcula a partir
de las ramas resistivas del puente y la frecuencia de la conmutacion
cd.
 Y Patrón el de Inductancia Primaria se derivan del ohm y del farad en
lugar de los inductores construidos geometricamente para la
determinacion del valor absoluto del ohm

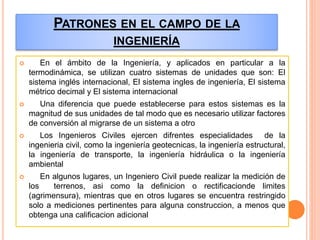

12. PATRONES EN EL CAMPO DE LA
INGENIERÍA
 En el ámbito de la Ingeniería, y aplicados en particular a la
termodinámica, se utilizan cuatro sistemas de unidades que son: El
sistema inglés internacional, El sistema ingles de ingeniería, El sistema
métrico decimal y El sistema internacional
 Una diferencia que puede establecerse para estos sistemas es la
magnitud de sus unidades de tal modo que es necesario utilizar factores
de conversión al migrarse de un sistema a otro
 Los Ingenieros Civiles ejercen difrentes especialidades de la
ingenieria civil, como la ingeniería geotecnicas, la ingeniería estructural,
la ingeniería de transporte, la ingeniería hidráulica o la ingeniería
ambiental
 En algunos lugares, un Ingeniero Civil puede realizar la medición de
los terrenos, asi como la definicion o rectificacionde limites
(agrimensura), mientras que en otros lugares se encuentra restringido
solo a mediciones pertinentes para alguna construccion, a menos que
obtenga una calificacion adicional

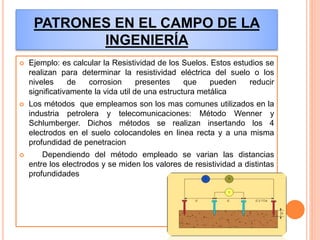

13. PATRONES EN EL CAMPO DE LA
INGENIERÍA
 Ejemplo: es calcular la Resistividad de los Suelos. Estos estudios se
realizan para determinar la resistividad eléctrica del suelo o los
niveles de corrosion presentes que pueden reducir
significativamente la vida util de una estructura metálica
 Los métodos que empleamos son los mas comunes utilizados en la
industria petrolera y telecomunicaciones: Método Wenner y
Schlumberger. Dichos métodos se realizan insertando los 4
electrodos en el suelo colocandoles en linea recta y a una misma
profundidad de penetracion
 Dependiendo del método empleado se varian las distancias
entre los electrodos y se miden los valores de resistividad a distintas
profundidades

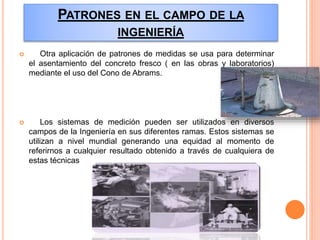

14. PATRONES EN EL CAMPO DE LA
INGENIERÍA
 Otra aplicación de patrones de medidas se usa para determinar
el asentamiento del concreto fresco ( en las obras y laboratorios)
mediante el uso del Cono de Abrams.
 Los sistemas de medición pueden ser utilizados en diversos
campos de la Ingeniería en sus diferentes ramas. Estos sistemas se
utilizan a nivel mundial generando una equidad al momento de
referirnos a cualquier resultado obtenido a través de cualquiera de
estas técnicas

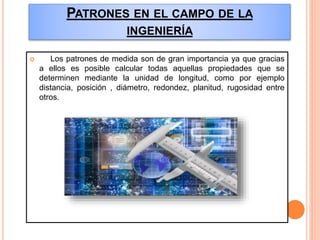

15. PATRONES EN EL CAMPO DE LA
INGENIERÍA
 Los patrones de medida son de gran importancia ya que gracias
a ellos es posible calcular todas aquellas propiedades que se
determinen mediante la unidad de longitud, como por ejemplo
distancia, posición , diámetro, redondez, planitud, rugosidad entre
otros.

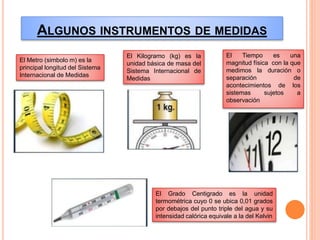

16. ALGUNOS INSTRUMENTOS DE MEDIDAS
El Metro (simbolo m) es la
principal longitud del Sistema
Internacional de Medidas
El Kilogramo (kg) es la
unidad básica de masa del
Sistema Internacional de
Medidas
El Tiempo es una
magnitud física con la que
medimos la duración o
separación de
acontecimientos de los
sistemas sujetos a
observación
El Grado Centigrado es la unidad
termométrica cuyo 0 se ubica 0,01 grados
por debajos del punto triple del agua y su
intensidad calórica equivale a la del Kelvin

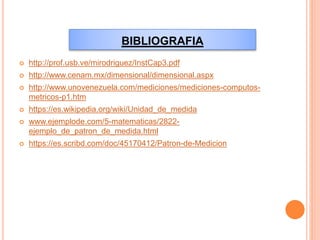

17. BIBLIOGRAFIA
