El documento aborda la definición y clasificación de patrones de medición, incluyendo patrones primarios, secundarios e internacionales, así como su importancia en la metrología. Se analizan diferentes unidades de medida, sus bases físicas y cómo se calibran en laboratorios. Además, se destaca la aplicación de la metrología en campos como la industrial, científica y legal para garantizar medidas precisas y cumplir con requisitos técnicos obligatorios.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL P.P. PARA LA EDUCACIÓN SUPERIOR
I.U.P. SANTIAGO MARIÑO
CABIMAS-ZULIA
REALIZADO POR:
Johanna Chirinos
CABIMAS, JUNIO DE 2016

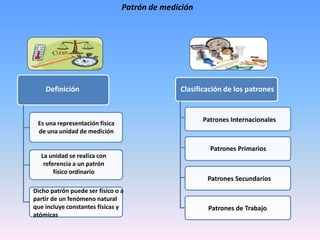

2. Patrón de medición
Definición
Es una representación física
de una unidad de medición
La unidad se realiza con
referencia a un patrón
físico ordinario
Dicho patrón puede ser físico o a
partir de un fenómeno natural
que incluye constantes físicas y
atómicas
Clasificación de los patrones
Patrones de Trabajo
Patrones Secundarios
Patrones Primarios
Patrones Internacionales

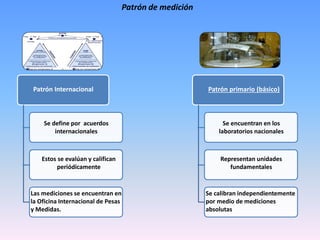

3. Patrón de medición
Se define por acuerdos
internacionales
Estos se evalúan y califican
periódicamente
Las mediciones se encuentran en
la Oficina Internacional de Pesas
y Medidas.
Patrón Internacional
Se encuentran en los
laboratorios nacionales
Representan unidades
fundamentales
Se calibran independientemente
por medio de mediciones
absolutas
Patrón primario (básico)

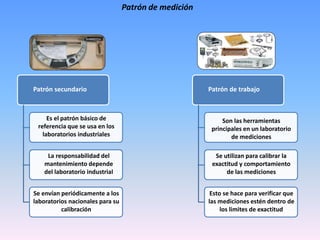

4. Patrón de medición
Es el patrón básico de
referencia que se usa en los
laboratorios industriales
La responsabilidad del
mantenimiento depende
del laboratorio industrial
Se envían periódicamente a los
laboratorios nacionales para su
calibración
Patrón secundario
Son las herramientas
principales en un laboratorio
de mediciones
Se utilizan para calibrar la
exactitud y comportamiento
de las mediciones
Esto se hace para verificar que
las mediciones estén dentro de
los limites de exactitud
Patrón de trabajo

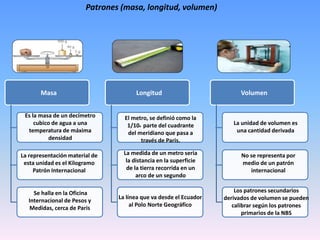

5. Patrones (masa, longitud, volumen)
Es la masa de un decímetro
cubico de agua a una
temperatura de máxima
densidad
La representación material de
esta unidad es el Kilogramo
Patrón Internacional
Se halla en la Oficina
Internacional de Pesos y
Medidas, cerca de Paris
Masa
El metro, se definió como la
1/104 parte del cuadrante
del meridiano que pasa a
través de Paris.
La medida de un metro seria
la distancia en la superficie
de la tierra recorrida en un
arco de un segundo
La línea que va desde el Ecuador
al Polo Norte Geográfico
Longitud
La unidad de volumen es
una cantidad derivada
No se representa por
medio de un patrón
internacional
Los patrones secundarios
derivados de volumen se pueden
calibrar según los patrones
primarios de la NBS
Volumen

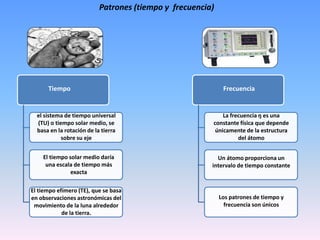

6. el sistema de tiempo universal
(TU) o tiempo solar medio, se
basa en la rotación de la tierra
sobre su eje
El tiempo solar medio daría
una escala de tiempo más
exacta
El tiempo efímero (TE), que se basa
en observaciones astronómicas del
movimiento de la luna alrededor
de la tierra.
Tiempo
La frecuencia ŋ es una
constante física que depende
únicamente de la estructura
del átomo
Un átomo proporciona un
intervalo de tiempo constante
Los patrones de tiempo y
frecuencia son únicos
Frecuencia
Patrones (tiempo y frecuencia)

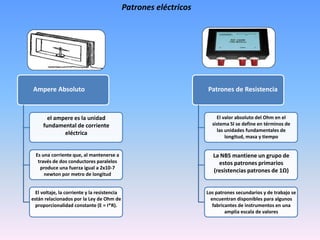

7. Patrones eléctricos
el ampere es la unidad
fundamental de corriente
eléctrica
Es una corriente que, al mantenerse a
través de dos conductores paralelos
produce una fuerza igual a 2x10-7
newton por metro de longitud
El voltaje, la corriente y la resistencia
están relacionados por la Ley de Ohm de
proporcionalidad constante (E = I*R).
Ampere Absoluto
El valor absoluto del Ohm en el
sistema SI se define en términos de
las unidades fundamentales de
longitud, masa y tiempo
La NBS mantiene un grupo de
estos patrones primarios
(resistencias patrones de 1Ω)
Los patrones secundarios y de trabajo se
encuentran disponibles para algunos
fabricantes de instrumentos en una
amplia escala de valores
Patrones de Resistencia

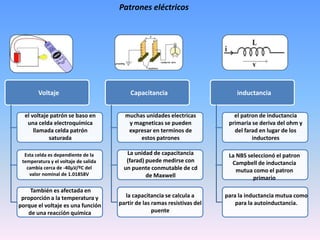

8. Patrones eléctricos
el voltaje patrón se baso en
una celda electroquímica
llamada celda patrón
saturada
Esta celda es dependiente de la
temperatura y el voltaje de salida
cambia cerca de -40μV/ºC del
valor nominal de 1.01858V
También es afectada en
proporción a la temperatura y
porque el voltaje es una función
de una reacción química
Voltaje
muchas unidades electricas
y magneticas se pueden
expresar en terminos de
estos patrones
La unidad de capacitancia
(farad) puede medirse con
un puente conmutable de cd
de Maxwell
la capacitancia se calcula a
partir de las ramas resistivas del
puente
Capacitancia
el patron de inductancia
primaria se deriva del ohm y
del farad en lugar de los
inductores
La NBS seleccionó el patron
Campbell de inductancia
mutua como el patron
primario
para la inductancia mutua como
para la autoinductancia.
inductancia

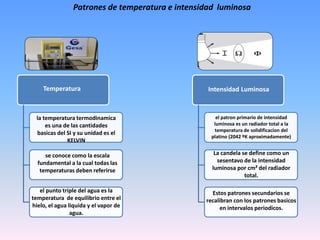

9. Patrones de temperatura e intensidad luminosa
la temperatura termodinamica
es una de las cantidades
basicas del SI y su unidad es el
KELVIN
se conoce como la escala
fundamental a la cual todas las
temperaturas deben referirse
el punto triple del agua es la
temperatura de equilibrio entre el
hielo, el agua liquida y el vapor de
agua.
Temperatura
el patron primario de intensidad
luminosa es un radiador total a la
temperatura de solidificacion del
platino (2042 ºK aproximadamente)
La candela se define como un
sesentavo de la intensidad
luminosa por cm² del radiador
total.
Estos patrones secundarios se
recalibran con los patrones basicos
en intervalos periodicos.
Intensidad Luminosa

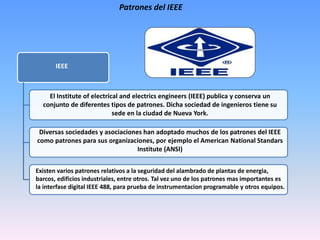

10. Patrones del IEEE
IEEE
El Institute of electrical and electrics engineers (IEEE) publica y conserva un
conjunto de diferentes tipos de patrones. Dicha sociedad de ingenieros tiene su
sede en la ciudad de Nueva York.
Diversas sociedades y asociaciones han adoptado muchos de los patrones del IEEE
como patrones para sus organizaciones, por ejemplo el American National Standars
Institute (ANSI)
Existen varios patrones relativos a la seguridad del alambrado de plantas de energia,
barcos, edificios industriales, entre otros. Tal vez uno de los patrones mas importantes es
la interfase digital IEEE 488, para prueba de instrumentacion programable y otros equipos.

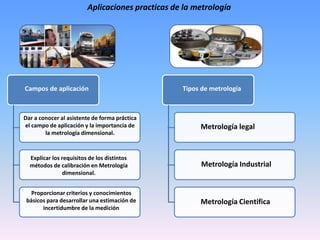

11. Aplicaciones practicas de la metrología
Campos de aplicación Tipos de metrología
Dar a conocer al asistente de forma práctica
el campo de aplicación y la importancia de
la metrología dimensional.
Explicar los requisitos de los distintos
métodos de calibración en Metrología
dimensional.
Proporcionar criterios y conocimientos
básicos para desarrollar una estimación de
incertidumbre de la medición
Metrología legal
Metrología Industrial
Metrología Cientifica

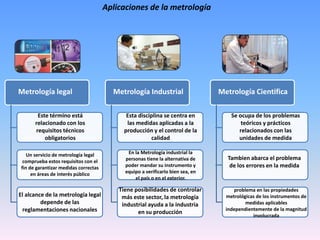

12. Aplicaciones de la metrología
Este término está
relacionado con los
requisitos técnicos
obligatorios
Un servicio de metrología legal
comprueba estos requisitos con el
fin de garantizar medidas correctas
en áreas de interés público
El alcance de la metrología legal
depende de las
reglamentaciones nacionales
Esta disciplina se centra en
las medidas aplicadas a la
producción y el control de la
calidad
En la Metrología industrial la
personas tiene la alternativa de
poder mandar su instrumento y
equipo a verificarlo bien sea, en
el país o en el exterior.
Tiene posibilidades de controlar
más este sector, la metrología
industrial ayuda a la industria
en su producción
Se ocupa de los problemas
teóricos y prácticos
relacionados con las
unidades de medida
Tambien abarca el problema
de los errores en la medida
problema en las propiedades
metrológicas de los instrumentos de
medidas aplicables
independientemente de la magnitud
involucrada
Metrología legal Metrología Industrial Metrología Cientifica
