El dibujo técnico es un sistema gráfico que representa objetos para proporcionar información que facilite su análisis, diseño, construcción y mantenimiento. Incluye vistas como el alzado, perfil y planta para mostrar el objeto, así como perspectiva, planos acotados, cortes y secciones para mostrar detalles internos y dimensiones.

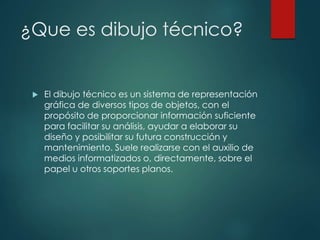

1. ¿Que es dibujo técnico?
 El dibujo técnico es un sistema de representación
gráfica de diversos tipos de objetos, con el
propósito de proporcionar información suficiente
para facilitar su análisis, ayudar a elaborar su
diseño y posibilitar su futura construcción y
mantenimiento. Suele realizarse con el auxilio de
medios informatizados o, directamente, sobre el
papel u otros soportes planos.

3. Las vistas de objeto.
 Las vistas de un objeto son las caras del mismo. Un objeto tiene siempre
6 caras o vistas pero dibujaremos sólo 3, porque con 3 vistas es
suficiente para saber cómo es el objeto y poderlo así diseñar.
 El dibujo de las vistas de un objeto es un dibujo en 2 dimensiones.
 A las vistas que dibujamos le llamaremos:
ALZADO.- es la vista frontal del objeto (la que más define el objeto)
 PERFIL.- es la vista lateral izquierda del objeto, se dibuja siempre a la
derecha del alzado.
 PLANTA.- es la vista superior del objeto cuando nos colocamos frente al
mismo, es decir lo que vemos desde arriba cuando nos colocamos
frente al objeto.

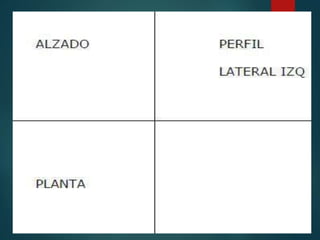

 Se dibujan siempre en la posición que se indica abajo con respecto a
los ejes:

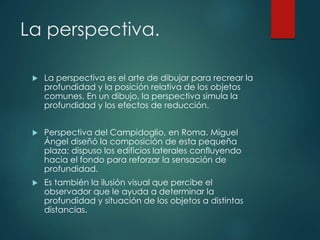

5. La perspectiva.
 La perspectiva es el arte de dibujar para recrear la
profundidad y la posición relativa de los objetos
comunes. En un dibujo, la perspectiva simula la
profundidad y los efectos de reducción.
 Perspectiva del Campidoglio, en Roma. Miguel
Ángel diseñó la composición de esta pequeña
plaza; dispuso los edificios laterales confluyendo
hacia el fondo para reforzar la sensación de
profundidad.
 Es también la ilusión visual que percibe el
observador que le ayuda a determinar la
profundidad y situación de los objetos a distintas
distancias.

7. Planos acotados.
 Planos acotados. Constituyen representaciones
planimétricas en las cuales se encuentran
acotadas las alturas de los puntos más notables
para el conocimiento de la altimetría local.
 La calidad de un plano acotado depende del
acierto conque se hayan tomado los puntos. En
el se deben encontrar además de los datos
planimétricos necesarios, los puntos altimétricos
más importantes, los más altos, los más bajos y los
puntos donde cambia la pendiente.

9. El corte
 Los cortes nos ayudan al visualizar interiormente
las piezas ya sean mecánicas arquitectónicas o
industriales.
 Un corte se define como la representación de un
objeto cortado imaginariamente por un plano
varios planos llamados secantes.

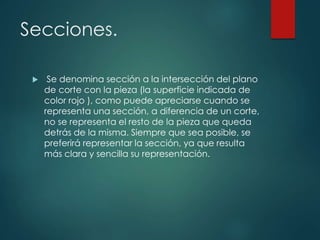

11. Secciones.
 Se denomina sección a la intersección del plano
de corte con la pieza (la superficie indicada de
color rojo ), como puede apreciarse cuando se
representa una sección, a diferencia de un corte,
no se representa el resto de la pieza que queda
detrás de la misma. Siempre que sea posible, se
preferirá representar la sección, ya que resulta
más clara y sencilla su representación.
