El documento habla sobre las técnicas de representación gráfica y comunicación en dibujo técnico. Explica los útiles de dibujo como lápices, gomas de borrar, compases y sus usos. También describe los sistemas gráficos como bocetos, croquis y diferentes vistas que se usan para representar objetos tridimensionales de forma bidimensional. Finalmente, introduce el concepto de perspectiva para dibujar objetos en 3D sobre una superficie plana.

1. Técnicas de expresión y comunicación gráfica Unidad 2

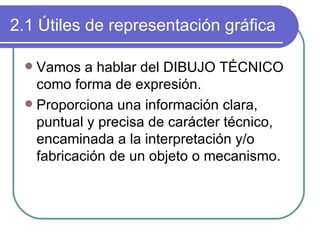

2. 2.1 Útiles de representación gráfica Vamos a hablar del DIBUJO TÉCNICO como forma de expresión. Proporciona una información clara, puntual y precisa de carácter técnico, encaminada a la interpretación y/o fabricación de un objeto o mecanismo.

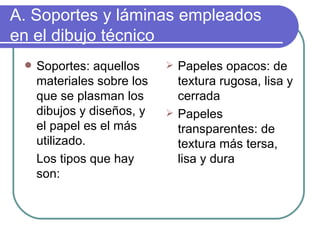

4. A. Soportes y láminas empleados en el dibujo técnico Soportes: aquellos materiales sobre los que se plasman los dibujos y diseños, y el papel es el más utilizado. Los tipos que hay son: Papeles opacos: de textura rugosa, lisa y cerrada Papeles transparentes: de textura más tersa, lisa y dura

5. Formatos EJERCICIO: COPIA EN TU CUADERNO EL SIGUIENTE ENUNCIADO: Busca la relación matemática existente entre la superficie de una lámina A3 y A4.

6. B. Útiles de trazado: lápiz Barra de grafito llamada mina envuelta en un prisma de madera de sección cilíndrica o hexagonal. Hoy en día se han sustituido por los portaminas . Que tienen un grosor que oscila entre 0,3 y 0,9 mm. Todos se caracterizan por la dureza de la mina.

7. Durezas de las minas EJERCICIO: COPIA EN TU CUADERNO EL ENUNCIADO. ¿Qué tipo de mina escogerías para un dibujo de un bodegón? ¿ y para el de la mesa al principio de la unidad?

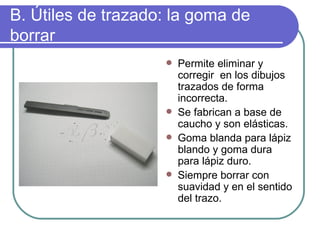

8. B. Útiles de trazado: la goma de borrar Permite eliminar y corregir en los dibujos trazados de forma incorrecta. Se fabrican a base de caucho y son elásticas. Goma blanda para lápiz blando y goma dura para lápiz duro. Siempre borrar con suavidad y en el sentido del trazo.

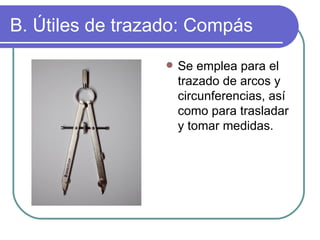

9. B. Útiles de trazado: Compás Se emplea para el trazado de arcos y circunferencias, así como para trasladar y tomar medidas.

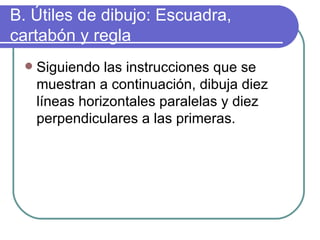

10. B. Útiles de dibujo: Escuadra, cartabón y regla Siguiendo las instrucciones que se muestran a continuación, dibuja diez líneas horizontales paralelas y diez perpendiculares a las primeras.

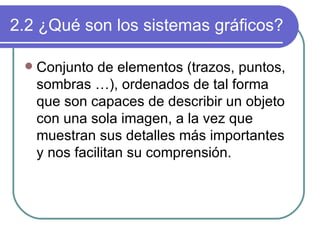

12. 2.2 ¿Qué son los sistemas gráficos? Conjunto de elementos (trazos, puntos, sombras …), ordenados de tal forma que son capaces de describir un objeto con una sola imagen, a la vez que muestran sus detalles más importantes y nos facilitan su comprensión.

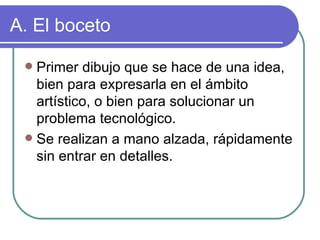

13. A. El boceto Primer dibujo que se hace de una idea, bien para expresarla en el ámbito artístico, o bien para solucionar un problema tecnológico. Se realizan a mano alzada, rápidamente sin entrar en detalles.

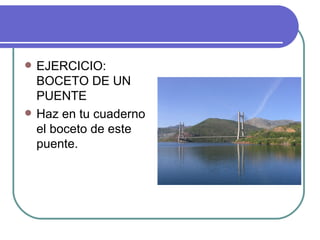

14. EJERCICIO: BOCETO DE UN PUENTE Haz en tu cuaderno el boceto de este puente.

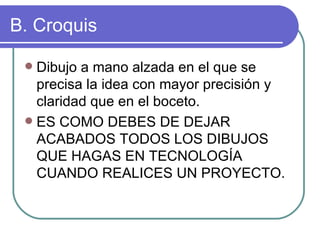

15. B. Croquis Dibujo a mano alzada en el que se precisa la idea con mayor precisión y claridad que en el boceto. ES COMO DEBES DE DEJAR ACABADOS TODOS LOS DIBUJOS QUE HAGAS EN TECNOLOGÍA CUANDO REALICES UN PROYECTO.

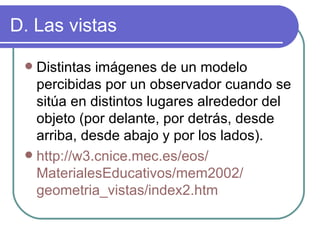

16. D. Las vistas Distintas imágenes de un modelo percibidas por un observador cuando se sitúa en distintos lugares alrededor del objeto (por delante, por detrás, desde arriba, desde abajo y por los lados). http://w3. cnice.mec.es / eos / MaterialesEducativos /mem2002/ geometria_vistas /index2. htm

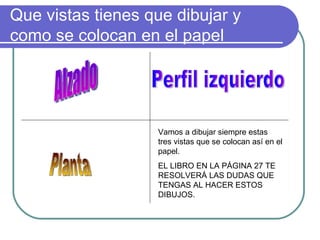

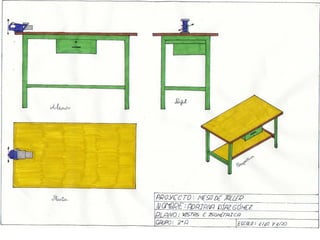

17. Que vistas tienes que dibujar y como se colocan en el papel Alzado Planta Perfil izquierdo Vamos a dibujar siempre estas tres vistas que se colocan así en el papel. EL LIBRO EN LA PÁGINA 27 TE RESOLVERÁ LAS DUDAS QUE TENGAS AL HACER ESTOS DIBUJOS.

18. 2.3 Introducción a la representación en perspectiva Perspectiva: Intento de representar objetos de tres dimensiones sobre una superficie plana que únicamente tiene dos dimensiones. (Vamos sobre el papel) Técnica del cajeado
