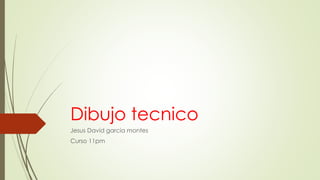

1. Dibujo tecnico
Jesus David garcia montes
Curso 11pm

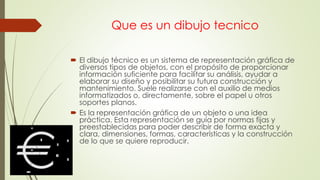

2. Que es un dibujo tecnico
 El dibujo técnico es un sistema de representación gráfica de
diversos tipos de objetos, con el propósito de proporcionar
información suficiente para facilitar su análisis, ayudar a
elaborar su diseño y posibilitar su futura construcción y
mantenimiento. Suele realizarse con el auxilio de medios
informatizados o, directamente, sobre el papel u otros
soportes planos.
 Es la representación gráfica de un objeto o una idea
práctica. Esta representación se guía por normas fijas y
preestablecidas para poder describir de forma exacta y
clara, dimensiones, formas, características y la construcción
de lo que se quiere reproducir.

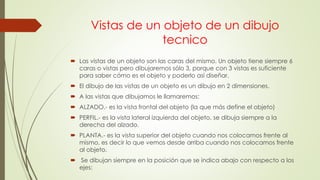

3. Vistas de un objeto de un dibujo
tecnico
 Las vistas de un objeto son las caras del mismo. Un objeto tiene siempre 6
caras o vistas pero dibujaremos sólo 3, porque con 3 vistas es suficiente
para saber cómo es el objeto y poderlo así diseñar.
 El dibujo de las vistas de un objeto es un dibujo en 2 dimensiones.
 A las vistas que dibujamos le llamaremos:
 ALZADO.- es la vista frontal del objeto (la que más define el objeto)
 PERFIL.- es la vista lateral izquierda del objeto, se dibuja siempre a la
derecha del alzado.
 PLANTA.- es la vista superior del objeto cuando nos colocamos frente al
mismo, es decir lo que vemos desde arriba cuando nos colocamos frente
al objeto.
 Se dibujan siempre en la posición que se indica abajo con respecto a los
ejes:

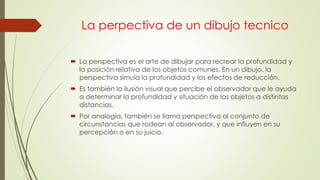

4. La perpectiva de un dibujo tecnico
 La perspectiva es el arte de dibujar para recrear la profundidad y
la posición relativa de los objetos comunes. En un dibujo, la
perspectiva simula la profundidad y los efectos de reducción.
 Es también la ilusión visual que percibe el observador que le ayuda
a determinar la profundidad y situación de los objetos a distintas
distancias.
 Por analogía, también se llama perspectiva al conjunto de
circunstancias que rodean al observador, y que influyen en su
percepción o en su juicio.

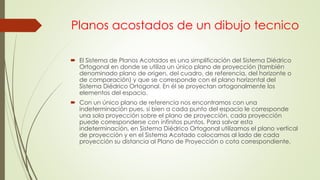

5. Planos acostados de un dibujo tecnico
 El Sistema de Planos Acotados es una simplificación del Sistema Diédrico
Ortogonal en donde se utiliza un único plano de proyección (también
denominado plano de origen, del cuadro, de referencia, del horizonte o
de comparación) y que se corresponde con el plano horizontal del
Sistema Diédrico Ortogonal. En él se proyectan ortogonalmente los
elementos del espacio.
 Con un único plano de referencia nos encontramos con una
indeterminación pues, si bien a cada punto del espacio le corresponde
una sola proyección sobre el plano de proyección, cada proyección
puede corresponderse con infinitos puntos. Para salvar esta
indeterminación, en Sistema Diédrico Ortogonal utilizamos el plano vertical
de proyección y en el Sistema Acotado colocamos al lado de cada
proyección su distancia al Plano de Proyección o cota correspondiente.

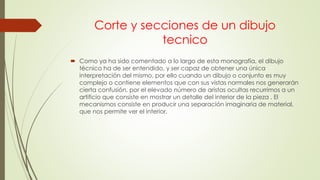

6. Corte y secciones de un dibujo
tecnico
 Como ya ha sido comentado a lo largo de esta monografía, el dibujo
técnico ha de ser entendido, y ser capaz de obtener una única
interpretación del mismo, por ello cuando un dibujo o conjunto es muy
complejo o contiene elementos que con sus vistas normales nos generarán
cierta confusión, por el elevado número de aristas ocultas recurrimos a un
artificio que consiste en mostrar un detalle del interior de la pieza . El
mecanismos consiste en producir una separación imaginaria de material,
que nos permite ver el interior.
