Este documento describe diferentes técnicas de digitalización de radiografías. Menciona tres tipos básicos: radiografía computarizada (CR), que utiliza placas de fósforo reutilizables; cámaras CCD acopladas ópticamente a pantallas centelleadoras; y paneles planos que usan silicio amorfo o selenio como detectores. Luego profundiza en CR, explicando que almacena la energía de rayos X en forma de electrones excitados y la imagen se extrae con un láser.

1. MEZA, Facundo Gastón

2. MEZA, Facundo Gastón

3. MEZA, Facundo Gastón

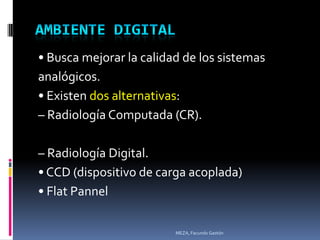

4. • Busca mejorar la calidad de los sistemas
analógicos.
• Existen dos alternativas:
– Radiología Computada (CR).
– Radiología Digital.
• CCD (dispositivo de carga acoplada)
• Flat Pannel
MEZA, Facundo Gastón

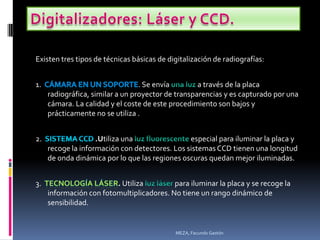

5. Existen tres tipos de técnicas básicas de digitalización de radiografías:
1. . Se envía a través de la placa
radiográfica, similar a un proyector de transparencias y es capturado por una
cámara. La calidad y el coste de este procedimiento son bajos y
prácticamente no se utiliza .
2. .Utiliza una especial para iluminar la placa y
recoge la información con detectores. Los sistemas CCD tienen una longitud
de onda dinámica por lo que las regiones oscuras quedan mejor iluminadas.
3. . Utiliza para iluminar la placa y se recoge la
información con fotomultiplicadores. No tiene un rango dinámico de
sensibilidad.
MEZA, Facundo Gastón

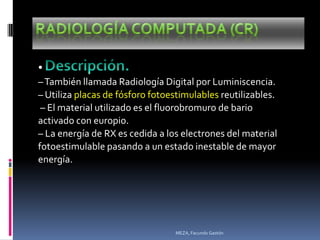

6. •
– También llamada Radiología Digital por Luminiscencia.
– Utiliza placas de fósforo fotoestimulables reutilizables.
– El material utilizado es el fluorobromuro de bario
activado con europio.
– La energía de RX es cedida a los electrones del material
fotoestimulable pasando a un estado inestable de mayor
energía.
MEZA, Facundo Gastón

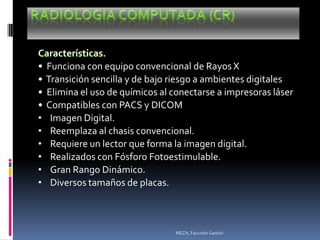

7. • Funciona con equipo convencional de Rayos X
• Transición sencilla y de bajo riesgo a ambientes digitales
• Elimina el uso de químicos al conectarse a impresoras láser
• Compatibles con PACS y DICOM
• Imagen Digital.
• Reemplaza al chasis convencional.
• Requiere un lector que forma la imagen digital.
• Realizados con Fósforo Fotoestimulable.
• Gran Rango Dinámico.
• Diversos tamaños de placas.
MEZA, Facundo Gastón

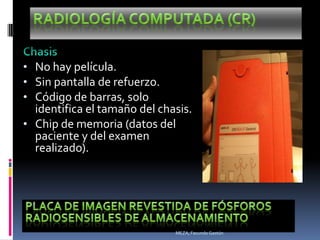

8. • No hay película.
• Sin pantalla de refuerzo.
• Código de barras, solo
identifica el tamaño del chasis.
• Chip de memoria (datos del
paciente y del examen
realizado).
MEZA, Facundo Gastón

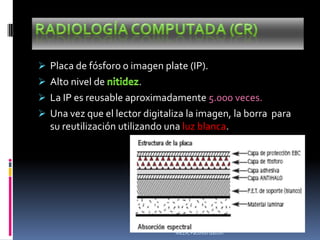

9.  Placa de fósforo o imagen plate (IP).
 Alto nivel de .
 La IP es reusable aproximadamente 5.000 veces.
 Una vez que el lector digitaliza la imagen, la borra para
su reutilización utilizando una luz blanca.
MEZA, Facundo Gastón

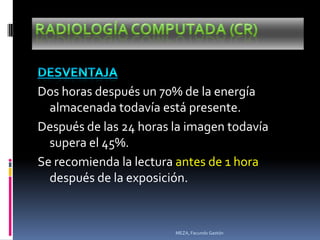

10. Dos horas después un 70% de la energía
almacenada todavía está presente.
Después de las 24 horas la imagen todavía
supera el 45%.
Se recomienda la lectura antes de 1 hora
después de la exposición.
MEZA, Facundo Gastón

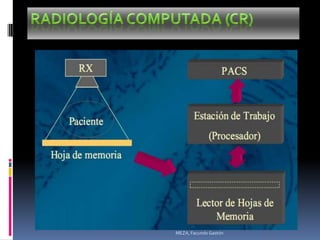

11. MEZA, Facundo Gastón

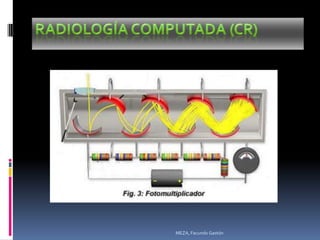

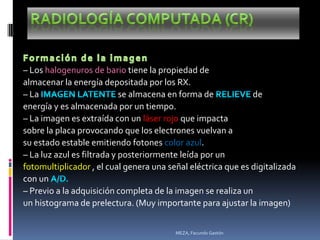

12. – Los halogenuros de bario tiene la propiedad de
almacenar la energía depositada por los RX.
– La se almacena en forma de de
energía y es almacenada por un tiempo.
– La imagen es extraída con un láser rojo que impacta
sobre la placa provocando que los electrones vuelvan a
su estado estable emitiendo fotones color azul.
– La luz azul es filtrada y posteriormente leída por un
fotomultiplicador , el cual genera una señal eléctrica que es digitalizada
con un
– Previo a la adquisición completa de la imagen se realiza un
un histograma de prelectura. (Muy importante para ajustar la imagen)
MEZA, Facundo Gastón

13. MEZA, Facundo Gastón

14. MEZA, Facundo Gastón

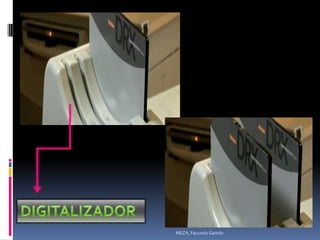

15. MEZA, Facundo Gastón

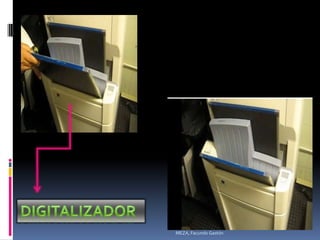

16. MEZA, Facundo Gastón

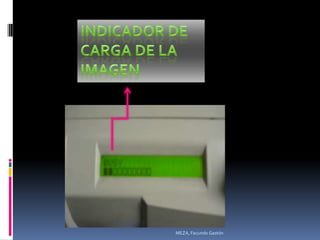

17. MEZA, Facundo Gastón

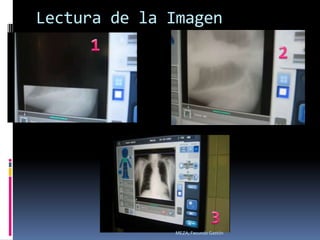

18. Lectura de la Imagen
MEZA, Facundo Gastón

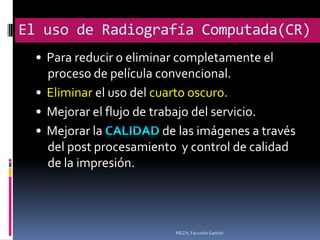

19. El uso de Radiografía Computada(CR)
• Para reducir o eliminar completamente el
proceso de película convencional.
• Eliminar el uso del cuarto oscuro.
• Mejorar el flujo de trabajo del servicio.
• Mejorar la de las imágenes a través
del post procesamiento y control de calidad
de la impresión.
MEZA, Facundo Gastón

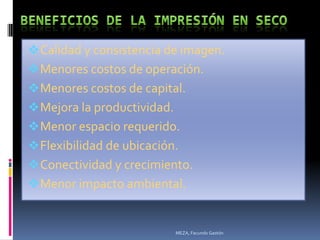

20.  Calidad y consistencia de imagen.
 Menores costos de operación.
 Menores costos de capital.
 Mejora la productividad.
 Menor espacio requerido.
 Flexibilidad de ubicación.
 Conectividad y crecimiento.
 Menor impacto ambiental.
MEZA, Facundo Gastón

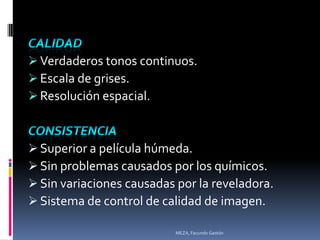

21.  Verdaderos tonos continuos.
 Escala de grises.
 Resolución espacial.
 Superior a película húmeda.
 Sin problemas causados por los químicos.
 Sin variaciones causadas por la reveladora.
 Sistema de control de calidad de imagen.
MEZA, Facundo Gastón

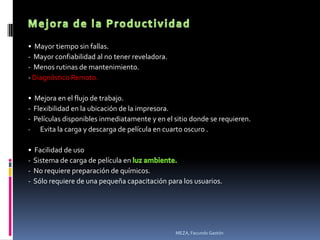

22. • Mayor tiempo sin fallas.
- Mayor confiabilidad al no tener reveladora.
- Menos rutinas de mantenimiento.
- Diagnóstico Remoto.
• Mejora en el flujo de trabajo.
- Flexibilidad en la ubicación de la impresora.
- Películas disponibles inmediatamente y en el sitio donde se requieren.
- Evita la carga y descarga de película en cuarto oscuro .
• Facilidad de uso
- Sistema de carga de película en
- No requiere preparación de químicos.
- Sólo requiere de una pequeña capacitación para los usuarios.
MEZA, Facundo Gastón

23. Impacto Ambiental
Existe un incremento de las regulaciones en materia
ambiental
• Manejo de químicos
• Manejo apropiado de desechos peligrosos
Existe una mejora en el sitio de trabajo
• Limpieza
• Disminución de olores
• Disminución de ruido
• No existe peligro por manejo de desechos peligrosos
MEZA, Facundo Gastón

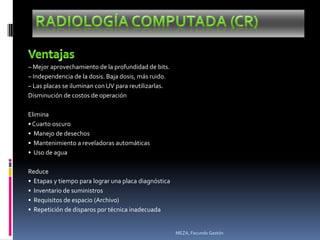

24. – Mejor aprovechamiento de la profundidad de bits.
– Independencia de la dosis. Baja dosis, más ruido.
– Las placas se iluminan con UV para reutilizarlas.
Disminución de costos de operación
Elimina
• Cuarto oscuro
• Manejo de desechos
• Mantenimiento a reveladoras automáticas
• Uso de agua
Reduce
• Etapas y tiempo para lograr una placa diagnóstica
• Inventario de suministros
• Requisitos de espacio (Archivo)
• Repetición de disparos por técnica inadecuada
MEZA, Facundo Gastón

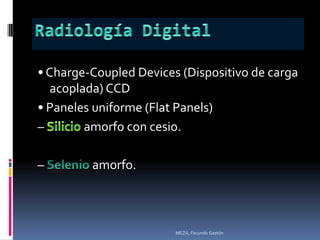

25. • Charge-Coupled Devices (Dispositivo de carga
acoplada) CCD
• Paneles uniforme (Flat Panels)
– amorfo con cesio.
– amorfo.
MEZA, Facundo Gastón

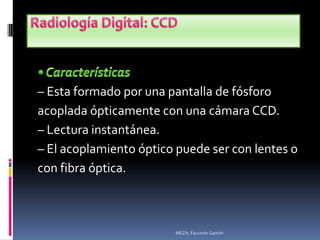

26. – Esta formado por una pantalla de fósforo
acoplada ópticamente con una cámara CCD.
– Lectura instantánea.
– El acoplamiento óptico puede ser con lentes o
con fibra óptica.
MEZA, Facundo Gastón

27. • Descripción del CCD.
– Estructura comprimida de fotodiodos
configurados en un arreglo.
– La carga eléctrica almacenada es proporcional
a la cantidad de luz recibida.
– La energía es transferida fila por fila.
– La señal es analógica y se acondiciona en la
salida.
MEZA, Facundo Gastón

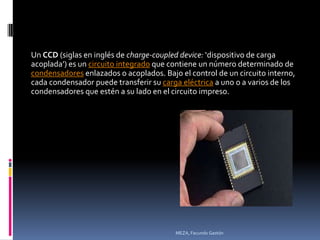

28. Un CCD (siglas en inglés de charge-coupled device: ‘dispositivo de carga
acoplada’) es un circuito integrado que contiene un número determinado de
condensadores enlazados o acoplados. Bajo el control de un circuito interno,
cada condensador puede transferir su carga eléctrica a uno o a varios de los
condensadores que estén a su lado en el circuito impreso.
MEZA, Facundo Gastón

29. MEZA, Facundo Gastón

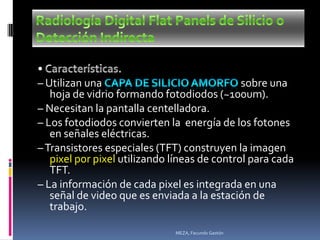

30. •
– Utilizan una sobre una
hoja de vidrio formando fotodiodos (~100um).
– Necesitan la pantalla centelladora.
– Los fotodiodos convierten la energía de los fotones
en señales eléctricas.
– Transistores especiales (TFT) construyen la imagen
pixel por pixel utilizando líneas de control para cada
TFT.
– La información de cada pixel es integrada en una
señal de video que es enviada a la estación de
trabajo.
MEZA, Facundo Gastón

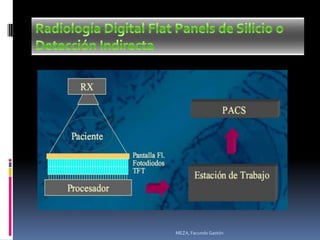

31. MEZA, Facundo Gastón

32. MEZA, Facundo Gastón

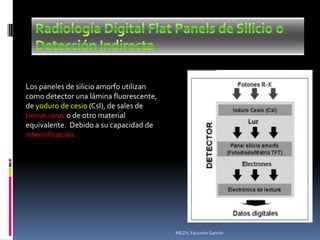

33. Los paneles de silicio amorfo utilizan
como detector una lámina fluorescente,
de yoduro de cesio (CsI), de sales de
tierras raras o de otro material
equivalente. Debido a su capacidad de
intensificación.
MEZA, Facundo Gastón

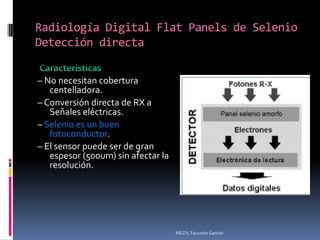

34. Radiología Digital Flat Panels de Selenio
Detección directa
– No necesitan cobertura
centelladora.
– Conversión directa de RX a
Señales eléctricas.
– Selenio es un buen
fotoconductor.
– El sensor puede ser de gran
espesor (500um) sin afectar la
resolución.
MEZA, Facundo Gastón

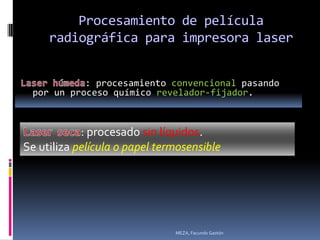

35. : procesamiento convencional pasando
por un proceso químico revelador-fijador.
: procesado sin líquidos.
Se utiliza película o papel termosensible
MEZA, Facundo Gastón

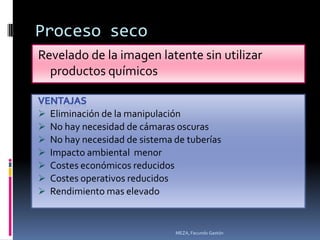

36. Proceso seco
Revelado de la imagen latente sin utilizar
productos químicos
 Eliminación de la manipulación
 No hay necesidad de cámaras oscuras
 No hay necesidad de sistema de tuberías
 Impacto ambiental menor
 Costes económicos reducidos
 Costes operativos reducidos
 Rendimiento mas elevado
MEZA, Facundo Gastón

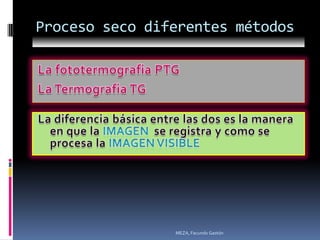

37. Proceso seco diferentes métodos
MEZA, Facundo Gastón

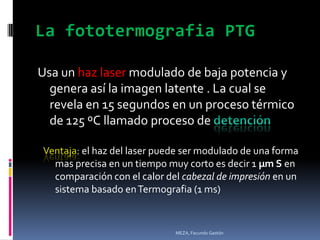

38. La fototermografia PTG
Usa un haz laser modulado de baja potencia y
genera así la imagen latente . La cual se
revela en 15 segundos en un proceso térmico
de 125 ºC llamado proceso de
Ventaja: el haz del laser puede ser modulado de una forma
mas precisa en un tiempo muy corto es decir 1 µm S en
comparación con el calor del cabezal de impresión en un
sistema basado en Termografia (1 ms)
MEZA, Facundo Gastón

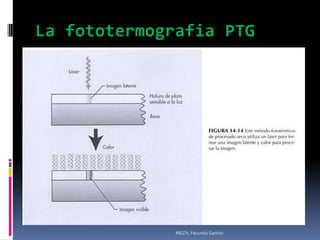

39. La fototermografia PTG
MEZA, Facundo Gastón

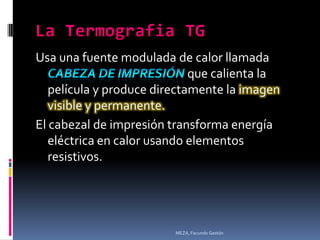

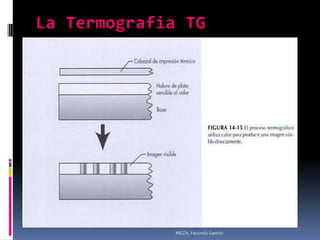

40. Usa una fuente modulada de calor llamada
que calienta la
película y produce directamente la imagen
visible y permanente.
El cabezal de impresión transforma energía
eléctrica en calor usando elementos
resistivos.
MEZA, Facundo Gastón

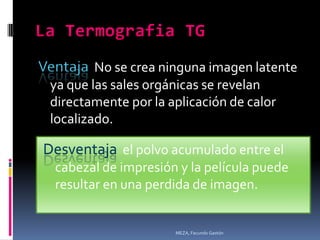

41. Ventaja No se crea ninguna imagen latente
ya que las sales orgánicas se revelan
directamente por la aplicación de calor
localizado.
Desventaja el polvo acumulado entre el
cabezal de impresión y la película puede
resultar en una perdida de imagen.
MEZA, Facundo Gastón

42. MEZA, Facundo Gastón

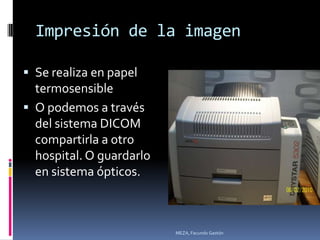

43. Impresión de la imagen
 Se realiza en papel
termosensible
 O podemos a través
del sistema DICOM
compartirla a otro
hospital. O guardarlo
en sistema ópticos.
MEZA, Facundo Gastón

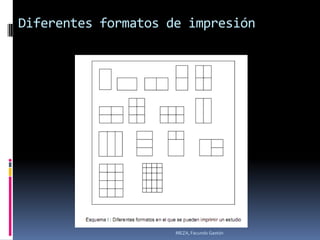

44. Diferentes formatos de impresión
MEZA, Facundo Gastón

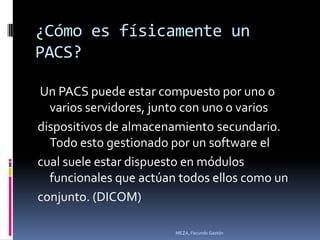

45. ¿Cómo es físicamente un
PACS?
Un PACS puede estar compuesto por uno o
varios servidores, junto con uno o varios
dispositivos de almacenamiento secundario.
Todo esto gestionado por un software el
cual suele estar dispuesto en módulos
funcionales que actúan todos ellos como un
conjunto. (DICOM)
MEZA, Facundo Gastón

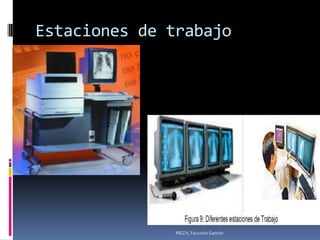

46. Estaciones de trabajo
MEZA, Facundo Gastón

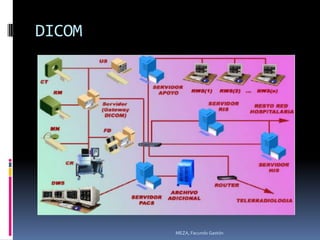

47. DICOM
MEZA, Facundo Gastón

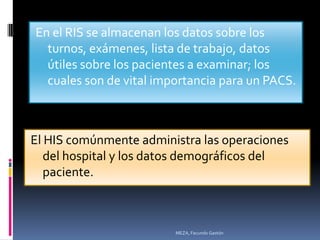

48. En el RIS se almacenan los datos sobre los
turnos, exámenes, lista de trabajo, datos
útiles sobre los pacientes a examinar; los
cuales son de vital importancia para un PACS.
El HIS comúnmente administra las operaciones
del hospital y los datos demográficos del
paciente.
MEZA, Facundo Gastón

49. MEZA, Facundo Gastón

50. MEZA, Facundo Gastón
