1. Aceleradores
Lineales
Curso de
reentrenamiento

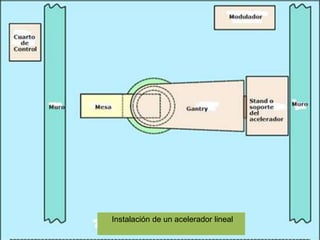

2. Instalación de un acelerador lineal

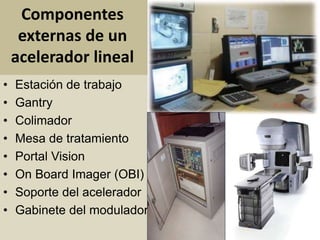

3. Componentes
externas de un
acelerador lineal
• Estación de trabajo
• Gantry
• Colimador
• Mesa de tratamiento
• Portal Vision
• On Board Imager (OBI)
• Soporte del acelerador
• Gabinete del modulador

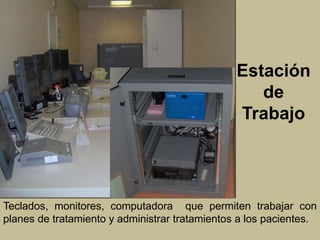

4. Estación
de
Trabajo
Teclados, monitores, computadora que permiten trabajar con
planes de tratamiento y administrar tratamientos a los pacientes.

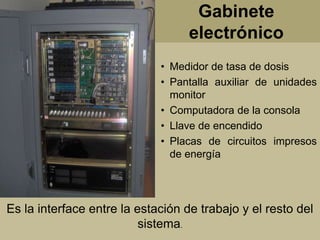

5. Gabinete
electrónico
• Medidor de tasa de dosis
• Pantalla auxiliar de unidades
monitor
• Computadora de la consola
• Llave de encendido
• Placas de circuitos impresos
de energía
Es la interface entre la estación de trabajo y el resto del
sistema.

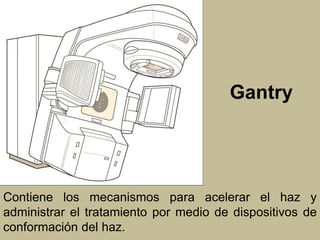

6. Gantry
Contiene los mecanismos para acelerar el haz y
administrar el tratamiento por medio de dispositivos de
conformación del haz.

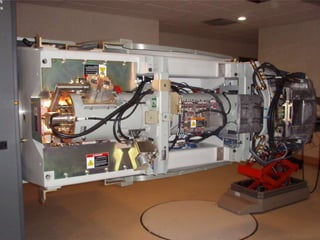

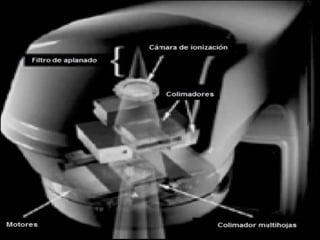

7. La parte superior del gantry contiene
• Cañón de electrones
• Guía de aceleración
• Sistema deflector de
electrones
• Lámina dispersora/blanco
• Cámaras de ionización
• Filtro de aplanado
• Colimadores
• Sistema multihojas

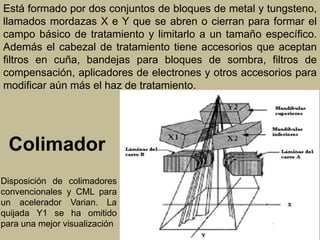

10. Está formado por dos conjuntos de bloques de metal y tungsteno,
llamados mordazas X e Y que se abren o cierran para formar el
campo básico de tratamiento y limitarlo a un tamaño específico.
Además el cabezal de tratamiento tiene accesorios que aceptan
filtros en cuña, bandejas para bloques de sombra, filtros de
compensación, aplicadores de electrones y otros accesorios para
modificar aún más el haz de tratamiento.
Colimador
Disposición de colimadores
convencionales y CML para
un acelerador Varian. La
quijada Y1 se ha omitido
para una mejor visualización

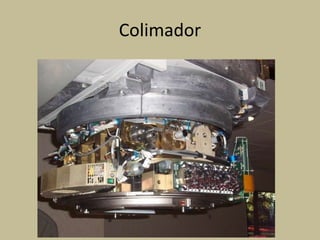

11. Colimador

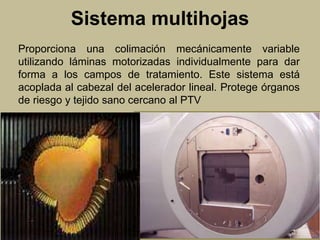

12. Sistema multihojas
Proporciona una colimación mecánicamente variable
utilizando láminas motorizadas individualmente para dar
forma a los campos de tratamiento. Este sistema está
acoplada al cabezal del acelerador lineal. Protege órganos
de riesgo y tejido sano cercano al PTV

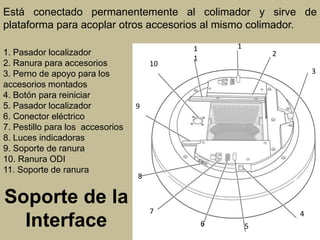

13. Está conectado permanentemente al colimador y sirve de
plataforma para acoplar otros accesorios al mismo colimador.
Soporte de la
Interface
1
2
3
4
6 5
7
9
8
10
1
1
1. Pasador localizador
2. Ranura para accesorios
3. Perno de apoyo para los
accesorios montados
4. Botón para reiniciar
5. Pasador localizador
6. Conector eléctrico
7. Pestillo para los accesorios
8. Luces indicadoras
9. Soporte de ranura
10. Ranura ODI
11. Soporte de ranura

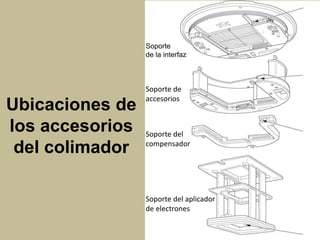

14. Ubicaciones de
los accesorios
del colimador
Soporte
de la interfaz
Soporte de
accesorios
Soporte del
compensador
Soporte del aplicador
de electrones

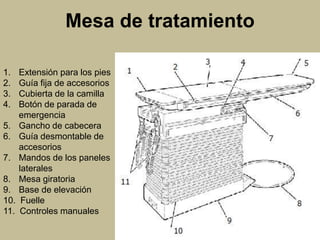

15. Mesa de tratamiento
1. Extensión para los pies
2. Guía fija de accesorios
3. Cubierta de la camilla
4. Botón de parada de
emergencia
5. Gancho de cabecera
6. Guía desmontable de
accesorios
7. Mandos de los paneles
laterales
8. Mesa giratoria
9. Base de elevación
10. Fuelle
11. Controles manuales

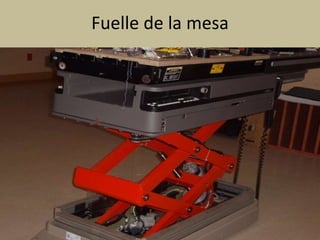

16. Fuelle de la mesa

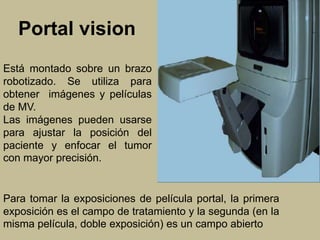

17. Portal vision
Está montado sobre un brazo
robotizado. Se utiliza para
obtener imágenes y películas
de MV.
Las imágenes pueden usarse
para ajustar la posición del
paciente y enfocar el tumor
con mayor precisión.
Para tomar la exposiciones de película portal, la primera
exposición es el campo de tratamiento y la segunda (en la
misma película, doble exposición) es un campo abierto

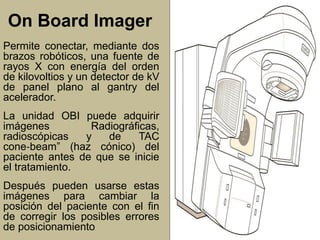

18. On Board Imager
Permite conectar, mediante dos
brazos robóticos, una fuente de
rayos X con energía del orden
de kilovoltios y un detector de kV
de panel plano al gantry del
acelerador.
La unidad OBI puede adquirir
imágenes Radiográficas,
radioscópicas y de TAC
cone‐beam” (haz cónico) del
paciente antes de que se inicie
el tratamiento.
Después pueden usarse estas
imágenes para cambiar la
posición del paciente con el fin
de corregir los posibles errores
de posicionamiento.

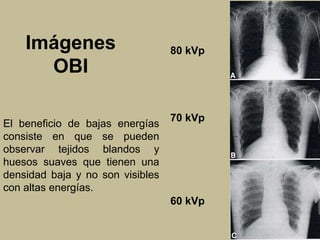

19. Imágenes
OBI
80 kVp
70 kVp
60 kVp
El beneficio de bajas energías
consiste en que se pueden
observar tejidos blandos y
huesos suaves que tienen una
densidad baja y no son visibles
con altas energías.

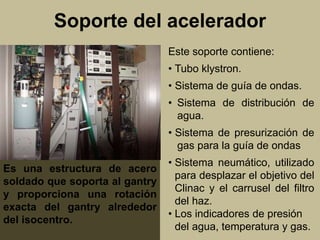

20. Soporte del acelerador
Este soporte contiene:
• Tubo klystron.
• Sistema de guía de ondas.
• Sistema de distribución de
agua.
• Sistema de presurización de
gas para la guía de ondas
• Sistema neumático, utilizado
para desplazar el objetivo del
Clinac y el carrusel del filtro
del haz.
• Los indicadores de presión
del agua, temperatura y gas.
Es una estructura de acero
soldado que soporta al gantry
y proporciona una rotación
exacta del gantry alrededor
del isocentro.

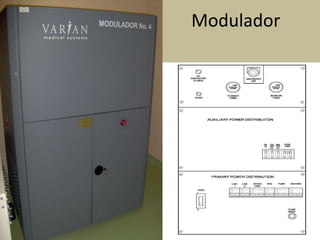

21. Modulador

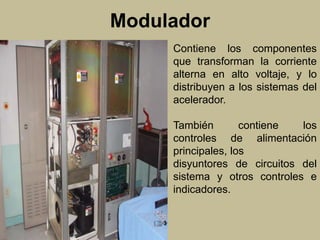

22. Modulador
Contiene los componentes
que transforman la corriente
alterna en alto voltaje, y lo
distribuyen a los sistemas del
acelerador.
También contiene los
controles de alimentación
principales, los
disyuntores de circuitos del
sistema y otros controles e
indicadores.
