El documento describe 5 tipos de diodos: 1) diodos rectificadores, que permiten el paso de corriente en una sola dirección para convertir corriente alterna en continua; 2) diodos Zener, que mantienen un voltaje constante cuando están polarizados inversamente; 3) diodos LED, que emiten luz cuando circula corriente eléctrica a través de ellos; 4) diodos túnel, cuya corriente varía de forma inusual con la tensión aplicada; y 5) fotodiodos, que generan una cor

1. DIODOS
5 TIPOS DE DIODOS
UNIVERSIDAD PRIVADA TELESUP
JAIME CHUQUIARQUE ANGELES

2. UNIVERSIDAD PRIVADA TELESUP
¿Qué es un diodo?
Un diodo es un componente electrónico de dos terminales que solamente permite el
paso de la corriente en un sentido, pudiendo actuar como elemento rectificador o
detector.
Actualmente la mayoría de los diodos son dispositivos semiconductores basados en la
unión de dos cristales normalmente de Silicio o Germanio, denominada unión P-N.
Uno de los lados, semiconductor tipo N, contiene un mayor número de portadores de
carga negativos (electrones), mientras que el otro lado, semiconductor tipo P,
contiene portadores de carga positiva (huecos). Este tipo de comportamiento se
consigue mediante una diferencia en la concentración de impurezas a través de un
proceso de dopado.
El funcionamiento de un diodo se basa en su curva de respuesta en tensión, que
consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta
como un circuito abierto (no conduce), y por encima de ella como un circuito
cerrado con una resistencia eléctrica muy pequeña. Debido a este comportamiento,
una de sus principales aplicaciones es como elemento rectificador, ya que permiten
suprimir la parte negativa de una señal, como paso previo para convertir una
corriente alterna en corriente continua tras un proceso posterior de filtrado.

3. UNIVERSIDAD PRIVADA TELESUP
1. DIODO RECTIFICADOR
• dispositivo semiconductor que permite el paso de la corriente eléctrica en una única
dirección con características similares a un interruptor.
• Si se aplica al diodo una tensión de corriente alterna durante los medios ciclos
positivos, se polariza en forma directa; de esta manera, permite el paso de la
corriente eléctrica. Pero durante los medios ciclos negativos, el diodo se polariza de
manera inversa; con ello, evita el paso de la corriente en tal sentido.
• Durante la fabricación de los diodos rectificadores, se consideran tres factores: la
frecuencia máxima en que realizan correctamente su función, la corriente máxima en
que pueden conducir en sentido directo y las tensiones directa e inversa máximas que
soportarán.
• Una de las aplicaciones clásicas de los diodos rectificadores, es en las fuentes de
alimentación; aquí, convierten una señal de corriente alterna en otra de corriente
directa.
• Debido a este comportamiento, se les suele denominar rectificadores, ya que son
dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso
inicial para convertir una corriente alterna en corriente continua.

4. UNIVERSIDAD PRIVADA TELESUP
2. DIODO ZENER
• tipo especial de diodo, que siempre se utiliza
polarizado inversamente.
• En este caso la corriente circula en contra de la flecha
que representa el diodo. Si el diodo zener se polariza
en sentido directo se comporta como un diodo
rectificador común. Cuando el diodo zener funciona
polarizado inversamente mantiene entre sus
terminales un voltaje constante.

5. UNIVERSIDAD PRIVADA TELESUP

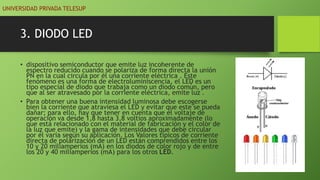

3. DIODO LED
• dispositivo semiconductor que emite luz incoherente de
espectro reducido cuando se polariza de forma directa la unión
PN en la cual circula por él una corriente eléctrica . Este
fenómeno es una forma de electroluminiscencia, el LED es un
tipo especial de diodo que trabaja como un diodo común, pero
que al ser atravesado por la corriente eléctrica, emite luz .
• Para obtener una buena intensidad luminosa debe escogerse
bien la corriente que atraviesa el LED y evitar que este se pueda
dañar; para ello, hay que tener en cuenta que el voltaje de
operación va desde 1,8 hasta 3,8 voltios aproximadamente (lo
que está relacionado con el material de fabricación y el color de
la luz que emite) y la gama de intensidades que debe circular
por él varía según su aplicación. Los Valores típicos de corriente
directa de polarización de un LED están comprendidos entre los
10 y 20 miliamperios (mA) en los diodos de color rojo y de entre
los 20 y 40 miliamperios (mA) para los otros LED.

6. UNIVERSIDAD PRIVADA TELESUP
4. DIODO TUNEL
• se comporta de una manera muy interesante conforme se le va
aumentando una tensión aplicada en sentido directo.
• Cuando se aplica una pequeña tensión, el diodo tunel empieza a
conducir (la corriente empieza a fluir).
Si se sigue aumentando esta tensión la corriente aumentará hasta
llegar un punto después del cual la corriente disminuye.
La corriente continuará disminuyendo hasta llegar al punto mínimo de
un "valle“,Después volverá a incrementarse. En esta ocasión la
corriente continuará aumentando conforme aumenta la tensión.
• Los diodos tunnel tienen la cualidad de pasar entre los niveles de
corriente Ip e Iv muy rápidamente, cambiando de estado de
conducción al de no conducción incluso más rápido que los diodos
Schottky.
• Desgraciadamente, este tipo de diodo no se puede utilizar como
rectificador debido a que tiene una corriente de fuga muy grande
cuando están polarizados en inversa.
• Así estos diodos sólo encuentran aplicaciones reducidas como
en circuitos osciladores de alta frecuencia.

7. UNIVERSIDAD PRIVADA TELESUP
5. FOTODIODO
• Un fotodiodo consiste en una unión p-n activa, que trabaja con
polarización invertida. Cuando la luz cae sobre la unión, fluye
una corriente inversa que es proporcional a la iluminancia. La
respuesta lineal a la luz, la hace un elemento útil en los foto
detectores de algunas aplicaciones. También se usa como
elemento activo en interruptores activados por la luz.
• El mecanismo del fotodiodo es como el de la célula solar (en
miniatura). Su tiempo de respuesta es rápido, del orden de
nanosegundos. Como detectores de luz, se polarizan al revés -
la corriente invertida es linealmente proporcional a
la iluminancia que incide sobre el diodo-. No son tan sensibles
como los fototransistores, pero su linealidad lo pueden hacer
útiles en los simples medidores de luz.
