Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo.
Los diodos son componentes electrónicos semiconductores que cumplen una función importante en los circuitos electrónicos. Un diodo es el resultado de la unión entre dos semiconductores que, de acuerdo a sus características constructivas, se denominan materiales N y P. Los materiales N se caracterizan por poseer impurezas que agregan electrones libres, mientras que los del tipo P tienen impurezas que carecen de electrones respecto al silicio.
El primer diodo utilizado para la rectificación de señales alternas fue el de tubo, construido por Thomas Alba Edison y se llamó Efecto Edison, que contenía una placa y el filamento únicamente; posteriormente se uso el rectificador de selenio, antecesor de los que actualmente se usan y que minimizaron el tamaño y espacio, comparado con el de tubo al vacío, la diferencia es bastante grande, además del gran consumo de energía para su funcionamiento.
Diodo Rectificador
El diodo rectificador es uno de los mecanismos de la familia de los diodos más sencillos y antiguo. Los diodos rectificadores son aquellos dispositivos semiconductores que solo conducen en polarización directa (arriba de 0.7 V) y en polarización inversa no conducen. Son tipos de diodo que constituyen el elemento o circuito que permite convertir la corriente alterna en corriente continua. Tiene diferentes formas de uso pero una de las principales es rectificar señales, detector, salidas de audio, fuentes de alimentación, entre otros.
Diodo Zener
El diodo zener es un tipo especial de diodo, que siempre se utiliza polarizado inversamente. En este caso la corriente circula en contra de la flecha que representa el diodo. Si el diodo zener se polariza en sentido directo se comporta como un diodo rectificador común. Cuando el diodo zener funciona polarizado inversamente mantiene entre sus terminales un voltaje constante.
Se debe tomar en cuenta que cuando éste se polariza en modo inverso si existe una corriente que circula en sentido contrario a la flecha del diodo, pero de muy poco valor.
Un regulador con diodo de zener ideal mantiene un voltaje predeterminado fijo a su salida, sin importar las variaciones de voltaje en la fuente variaciones y/o las variaciones de corriente en la carga.
Diodo Schottky
Los diodos Schottky también llamados diodos de recuperación rápida o de portadores calientes, están hechos de silicio y se caracterizan por poseer una caída de voltaje directa muy pequeña, del orden de 0.25 V o menos, y ser muy rápidos. Se emplean en fuentes de potencia, sistemas digitales y equipos de alta frecuencia.
Esta característica no permiten que sea utilizado como diodo rectificador. Hay procesos de rectificación (por ejemplo fuentes de alimentación) en que la cantidad de corriente que tienen que conducir en sentido directo es bastante grande. El diodo Schottky no acepta grandes voltajes que lo polaricen inversamente (VCRR). Sin embargo el diodo Schottky encuentra gran cantidad de aplicaciones en cir
Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo.
Los diodos son componentes electrónicos semiconductores que cumplen una función importante en los circuitos electrónicos. Un diodo es el resultado de la unión entre dos semiconductores que, de acuerdo a sus características constructivas, se denominan materiales N y P. Los materiales N se caracterizan por poseer impurezas que agregan electrones libres, mientras que los del tipo P tienen impurezas que carecen de electrones respecto al silicio.
El primer diodo utilizado para la rectificación de señales alternas fue el de tubo, construido por Thomas Alba Edison y se llamó Efecto Edison, que contenía una placa y el filamento únicamente; posteriormente se uso el rectificador de selenio, antecesor de los que actualmente se usan y que minimizaron el tamaño y espacio, comparado con el de tubo al vacío, la diferencia es bastante grande, además del gran consumo de energía para su funcionamiento.
Diodo Rectificador
El diodo rectificador es uno de los mecanismos de la familia de los diodos más sencillos y antiguo. Los diodos rectificadores son aquellos dispositivos semiconductores que solo conducen en polarización directa (arriba de 0.7 V) y en polarización inversa no conducen. Son tipos de diodo que constituyen el elemento o circuito que permite convertir la corriente alterna en corriente continua. Tiene diferentes formas de uso pero una de las principales es rectificar señales, detector, salidas de audio, fuentes de alimentación, entre otros.
Diodo Zener
El diodo zener es un tipo especial de diodo, que siempre se utiliza polarizado inversamente. En este caso la corriente circula en contra de la flecha que representa el diodo. Si el diodo zener se polariza en sentido directo se comporta como un diodo rectificador común. Cuando el diodo zener funciona polarizado inversamente mantiene entre sus terminales un voltaje constante.
Se debe tomar en cuenta que cuando éste se polariza en modo inverso si existe una corriente que circula en sentido contrario a la flecha del diodo, pero de muy poco valor.
Un regulador con diodo de zener ideal mantiene un voltaje predeterminado fijo a su salida, sin importar las variaciones de voltaje en la fuente variaciones y/o las variaciones de corriente en la carga.
Diodo Schottky
Los diodos Schottky también llamados diodos de recuperación rápida o de portadores calientes, están hechos de silicio y se caracterizan por poseer una caída de voltaje directa muy pequeña, del orden de 0.25 V o menos, y ser muy rápidos. Se emplean en fuentes de potencia, sistemas digitales y equipos de alta frecuencia.
Esta característica no permiten que sea utilizado como diodo rectificador. Hay procesos de rectificación (por ejemplo fuentes de alimentación) en que la cantidad de corriente que tienen que conducir en sentido directo es bastante grande. El diodo Schottky no acepta grandes voltajes que lo polaricen inversamente (VCRR). Sin embargo el diodo Schottky encuentra gran cantidad de aplicaciones en cir
Aletas de Transferencia de Calor o Superficies Extendidas.pdfJuanAlbertoLugoMadri
Se hablara de las aletas de transferencia de calor y superficies extendidas ya que son muy importantes debido a que son estructuras diseñadas para aumentar el calor entre un fluido, un sólido y en qué sitio son utilizados estos materiales en la vida cotidiana
La energía radiante es una forma de energía que
se transmite en forma de ondas
electromagnéticas esta energía se propaga a
través del vacío y de ciertos medios materiales y
es fundamental en una variedad naturales y
tecnológicos

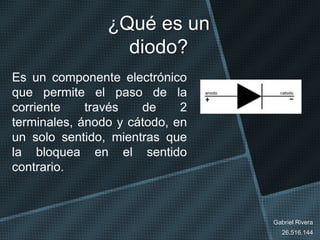

2. ¿Qué es un
diodo?
Es un componente electrónico
que permite el paso de la
corriente través de 2
terminales, ánodo y cátodo, en
un solo sentido, mientras que
la bloquea en el sentido
contrario.
Gabriel Rivera
26.516.144

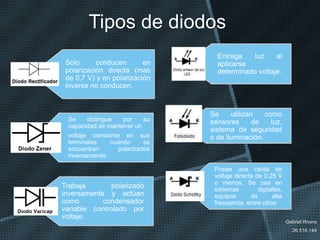

3. Tipos de diodos
Solo conducen en
polarización directa (mas
de 0,7 V) y en polarización
inversa no conducen.
Se distingue por su
capacidad de mantener un
voltaje constante en sus
terminales cuando se
encuentran polarizados
inversamente.
Trabaja polarizado
inversamente y actúan
como condensador
variable controlado por
voltaje.
Gabriel Rivera
26.516.144
Entrega luz al
aplicarse
determinado voltaje.
Posee una caída de
voltaje directa de 0.25 V
o menos. Se usa en
sistemas digitales,
equipos de alta
frecuencia, entre otros
Se utilizan como
sensores de luz,
sistema de seguridad
o de iluminación.

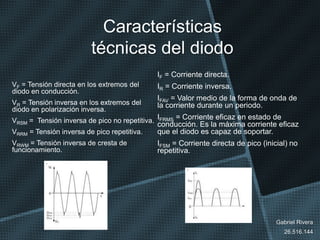

4. Características
técnicas del diodo
VF = Tensión directa en los extremos del
diodo en conducción.
VR = Tensión inversa en los extremos del
diodo en polarización inversa.
VRSM = Tensión inversa de pico no repetitiva.
VRRM = Tensión inversa de pico repetitiva.
VRWM = Tensión inversa de cresta de
funcionamiento.
Gabriel Rivera
26.516.144
IF = Corriente directa.
IR = Corriente inversa.
IFAV = Valor medio de la forma de onda de
la corriente durante un periodo.
IFRMS = Corriente eficaz en estado de
conducción. Es la máxima corriente eficaz
que el diodo es capaz de soportar.
IFSM = Corriente directa de pico (inicial) no
repetitiva.

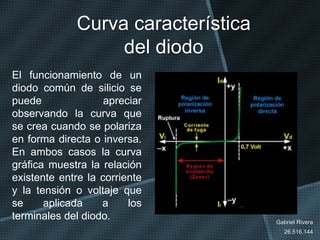

5. Curva característica
del diodo
El funcionamiento de un
diodo común de silicio se
puede apreciar
observando la curva que
se crea cuando se polariza
en forma directa o inversa.
En ambos casos la curva
gráfica muestra la relación
existente entre la corriente
y la tensión o voltaje que
se aplicada a los
terminales del diodo. Gabriel Rivera
26.516.144
