El disco duro es un dispositivo de almacenamiento que guarda información de forma magnética en platos giratorios. Sirve para almacenar datos como el sistema operativo y archivos. Existen diferentes tipos de interfaces como IDE, SCSI, SATA y Fibre Channel.

1. Erika Priscila Prado Escobar Grupo:308 t/v Maestra: Samanta Villalobos López Disco Duro

2. Para Que Sirve El Disco Duro???? El disco duro es un dispositivo de almacenamiento no volátil, es decir conserva la información que le ha sido almacenada de forma correcta aun con la perdida de energía, emplea un sistema de grabación magnética digital , es donde en la mayoría de los casos se encuentra almacenado el sistema operativo de la computadora. En este tipo de disco se encuentra dentro de la carcasa una serie de platos metálicos apilados girando a gran velocidad. Sobre estos platos se sitúan los cabezales encargados de leer o escribir los impulsos magnéticos. Hay distintos estándares a la hora de comunicar un disco duro con la computadora. Existen distintos tipos de interfaces las más comunes son: Integrated Drive Electronics (IDE, también llamado ATA) , SCSI generalmente usado en servidores, SATA , este último estandarizado en el año 2004 y FC exclusivo para servidores.

3. Como funciona???? Platos en donde se graban los datos, Cabezal de lectura/escritura, Motor que hace girar los platos, Electroimán que mueve el cabezal, circuito electrónico de control, que incluye: interfaz con la computadora, memoria caché , Bolsita desecante ( gel de sílice ) para evitar la humedad, Caja, que ha de proteger de la suciedad (aunque a veces no está al vacío) Tornillos , a menudo especiales.

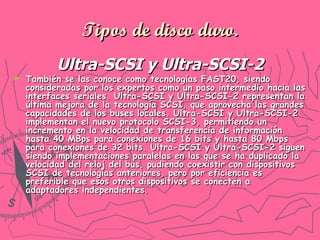

4. Tipos de disco duro. Ultra-SCSI y Ultra-SCSI-2 También se las conoce como tecnologías FAST20, siendo consideradas por los expertos como un paso intermedio hacia las interfaces seriales. Ultra-SCSI y Ultra-SCSI-2 representan la última mejora de la tecnología SCSI, que aprovecha las grandes capacidades de los buses locales. Ultra-SCSI y Ultra-SCSI-2 implementan el nuevo protocolo SCSI-3, permitiendo un incremento en la velocidad de transferencia de información hasta 40 MBps para conexiones de 16 bits y hasta 80 Mbps para conexiones de 32 bits. Ultra-SCSI y Ultra-SCSI-2 siguen siendo implementaciones paralelas en las que se ha duplicado la velocidad del reloj del bus, pudiendo coexistir con dispositivos SCSI de tecnologías anteriores, pero por eficiencia es preferible que esos otros dispositivos se conecten a adaptadores independientes.

5. Serial Storage Architecture La Arquitectura de Almacenamiento Serial (Serial Storage Architecture / SSA), desarrollada por IBM, es una implementación serial del conjunto de comandos de la tecnología SCSI-2. SSA no ha sido implementada como un bus sino más bien como una serie de pequeños saltos independientes entre hasta 126 dispositivos autoconfigurables (self-configuring) y conectables en caliente (hot-pluggable). Uno de los atributos más importantes de SSA es su "Reutilización Espacial", que permite la existencia de más tráfico en un bus e incrementa el ancho de banda. La mayor limitación de la tecnología SSA es el ancho de banda máximo de 20 MBps para cualquier componente de la cadena, pero el bus puede soportar hasta 80 MBps. IBM considera a SSA como una solución universal y económica para almacenamiento local. En un futuro próximo se espera que SSA duplique su velocidad de 20 MBps por nodo a 40 MBps, y de un ancho de banda total del bus de 80 MBps pase a 160 MBps.

6. Discos Duros SCSI Son discos duros de gran capacidad de almacenamiento (desde 5 Gbyte hasta 23 Gbytes). Se presentan bajo tres especificaciones: SCSI Estándar (Standard SCSI), SCSI Rápido (Fast SCSI) y SCSI Ancho-Rápido (Fast-Wide SCSI). Su tiempo medio de acceso puede llegar a 7 mseg y su velocidad de transmisión secuencial de información puede alcanzar teóricamente los 5 Mbps en los discos SCSI Estándares, los 10 Mbps en los discos SCSI Rápidos y los 20 Mbps en los discos SCSI Anchos-Rápidos (SCSI-2). Un controlador SCSI puede manejar hasta 7 discos duros SCSI (o 7 periféricos SCSI) con conexión tipo margarita ( daisy-chain ). A diferencia de los discos IDE, pueden trabajar asincrónicamente con relación al microprocesador, lo que los vuelve más rápidos .

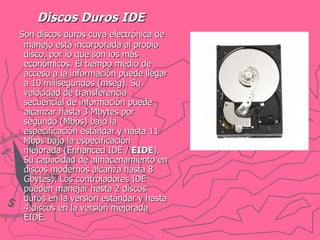

7. Discos Duros IDE Son discos duros cuya electrónica de manejo está incorporada al propio disco, por lo que son los más económicos. El tiempo medio de acceso a la información puede llegar a 10 milisegundos (mseg). Su velocidad de transferencia secuencial de información puede alcanzar hasta 3 Mbytes por segundo (Mbps) bajo la especificación estándar y hasta 11 Mbps bajo la especificación mejorada (Enhanced IDE / EIDE ). Su capacidad de almacenamiento en discos modernos alcanza hasta 8 Gbytes). Los controladores IDE pueden manejar hasta 2 discos duros en la versión estándar y hasta 4 discos en la versión mejorada EIDE.

8. Nuevo tipo de disco duro!!!!!!!!!!! Fujitsu ha anunciado el lanzamiento de los Fujitsu MBD2 RC y MBE2 RC series, dos modelos de discos duros de 2.5 pulgadas cuya principal característica es que tienen una velocidad de giro de 10.000 y 15.000 rpm respectivamente. Estos discos están enfocados a usuarios muy avanzados y a empresas que busquen un máximo rendimiento en sus dispositivos. Ya hay en el mercado varios modelos que cumplen estas velocidades de giro, siendo los más llamativos los WD VelociRaptor presentados hace medio año, aproximadamente. En el caso de las MBD2 RC y MBE2 RC series de Fujitsu, todos serán modelos con interfaz SATA2 que permitirán transferencias de 6 Gbps. Los primeros que llegarán al mercado en el primer trimestre de 2009 serán los MBD2 RC, de 10.000 rpm y con capacidades de 147 y 300 GB. Ya a partir de abril del 2009 vendrán los MBE2 RC, de 15.000 rpm y con capacidades de 73.5 y 147 GB. Los precios no han sido aún desvelados. ACTUALIZACIÓN: Como bien indicáis en los comentarios, la interfaz es SAS 2 y no SATA2. SAS, Serial Attached SCSI, actualmente utiliza un ancho de banda de 3 Gbps pero en su segunda versión ya permitirá los 6 que utilizan estos discos duros de Fujitsu. De hecho, son de los primeros que utilizarán esta segunda generación de la interfaz SAS. ACTUALIZACIÓN: Como bien indicáis en los comentarios, la interfaz es SAS 2 y no SATA2. SAS, Serial Attached SCSI, actualmente utiliza un ancho de banda de 3 Gbps pero en su segunda versión ya permitirá los 6 que utilizan estos discos duros de Fujitsu. De hecho, son de los primeros que utilizarán esta segunda generación de la interfaz SAS.

9. Partes Del Disco Duro!!!!!

10. Cabezas de lectura y escritura.!!! Motores de pasos : es un motor eléctrico que puede detenerse o moverse de una posición a otra con retenes mecánicos. Los motores de pasos no pueden detenerse por si mismos en posiciones arbitrarias; solo pueden detenerse en ciertas posiciones predeterminadas. Motores de bobina : Los motores de bobina usan una señal de retroalimentación de la unidad para determinar la posición actual de las cabezas y ajustarla si es necesario. Trabajan con fuerza electromagnética. Se energiza la bobina electromagnética. Esto provoca que el imán estacionario sea atraído o sea alejado y eso hace que se mueva el mecanismo de cabezas. Estos sistemas son mucho más rápido, silenciosos y eficientes que los sistemas manejados por motores de pasos. Filtros de aire : Todos los discos duros tienen dos filtros de aire. Uno de ellos es llamado filtro de recirculación de aire y el otro es llamado filtro barométrico. Esos filtros están permanentemente sellados adentro de la unidad y están diseñados para nunca ser cambiados en la vida de la unidad. Un disco duro nunca recircula aire de la unidad hacia afuera o viceversa. El filtro de recirculación está diseñado para filtrar pequeñas partículas que son desprendidas de los platos durante el despegue y aterrizaje de las cabezas. Los discos duros están permanentemente sellados y no circulan aire del exterior, por lo que pueden funcionar en ambientes extremadamente llenos de polvo.
