1. DISEÑO DE BELENES REALIZADO POR José Mª CUSCÓ OLIVELLA Socio nº 2917

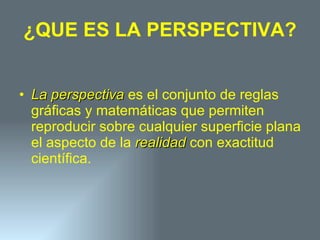

2. ¿QUE ES LA PERSPECTIVA? La perspectiva es el conjunto de reglas gráficas y matemáticas que permiten reproducir sobre cualquier superficie plana el aspecto de la realidad con exactitud científica.

4. LA PERSPECTIVA EN EL BELEN

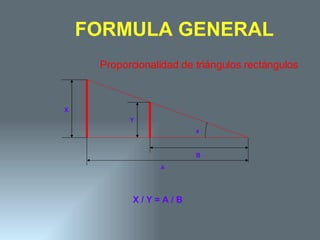

5. A B X Y a X / Y = A / B FORMULA GENERAL Proporcionalidad de triángulos rectángulos

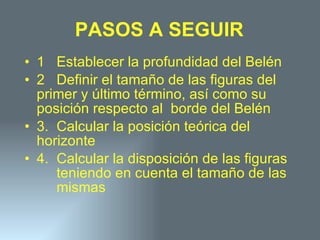

6. 1 Establecer la profundidad del Belén 2 Definir el tamaño de las figuras del primer y último término, así como su posición respecto al borde del Belén 3. Calcular la posición teórica del horizonte 4. Calcular la disposición de las figuras teniendo en cuenta el tamaño de las mismas PASOS A SEGUIR

7. P A B C H L LH PV C

8. EJEMPLO PROFUNDIDAD DEL BELEN ( P ): 400 cm. TAMAÑO FIGURAS 1º TERMINO ( F1 ) : 21 cm. TAMAÑO FIGURAS ULTIMO TERMINO ( F2 ): 7 cm. SITUACION FIGURAS PRIMER TERMINO ( A ): 20 cm. del borde SITUACION FIGURAS ULTIMO TERMINO ( B ): 370 cm. del borde DISTANCIA ENTRE PLANOS DE LAS FIGURAS ( C ) = B-A = 350 cm. F1x C 21 x 350 Posición del horizonte (H) = --------------- + A = ---------------- + 20 = 545 cm. F1 – F2 21 – 7 Posición de una figura (X) desde el borde (L) =( H-A) x (1- X/F1) + A Figura de 15 cm. L = (545-20) x (1- 15/21) + 20 = 170 cm.

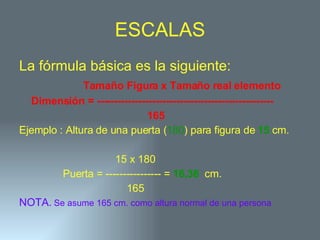

9. ESCALAS La fórmula básica es la siguiente: Tamaño Figura x Tamaño real elemento Dimensión = --------------------------------------------------- 165 Ejemplo : Altura de una puerta ( 180 ) para figura de 15 cm. 15 x 180 Puerta = ---------------- = 16,36 cm. 165 NOTA. Se asume 165 cm. como altura normal de una persona

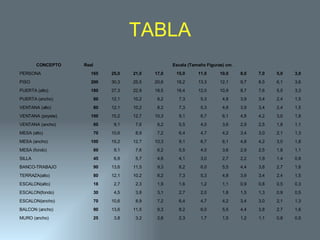

10. TABLA 0,5 0,8 1,1 1,2 1,5 1,7 2,3 2,6 3,2 3,8 25 MURO (ancho) 1,6 2,7 3,8 4,4 5,5 6,0 8,2 9,3 11,5 13,6 90 BALCON (ancho) 1,3 2,1 3,0 3,4 4,2 4,7 6,4 7,2 8,9 10,6 70 ESCALON(ancho) 0,5 0,9 1,3 1,5 1,8 2,0 2,7 3,1 3,8 4,5 30 ESCALON(fondo) 0,3 0,5 0,8 0,9 1,1 1,2 1,6 1,9 2,3 2,7 18 ESCALON(alto) 1,5 2,4 3,4 3,9 4,8 5,3 7,3 8,2 10,2 12,1 80 TERRAZA(alto) 1,6 2,7 3,8 4,4 5,5 6,0 8,2 9,3 11,5 13,6 90 BANCO-TRABAJO 0,8 1,4 1,9 2,2 2,7 3,0 4,1 4,6 5,7 6,8 45 SILLA 1,1 1,8 2,5 2,9 3,6 4,0 5,5 6,2 7,6 9,1 60 MESA (fondo) 1,8 3,0 4,2 4,8 6,1 6,7 9,1 10,3 12,7 15,2 100 MESA (ancho) 1,3 2,1 3,0 3,4 4,2 4,7 6,4 7,2 8,9 10,6 70 MESA (alto) 1,1 1,8 2,5 2,9 3,6 4,0 5,5 6,2 7,6 9,1 60 VENTANA (ancho) 1,8 3,0 4,2 4,8 6,1 6,7 9,1 10,3 12,7 15,2 100 VENTANA (poyete) 1,5 2,4 3,4 3,9 4,8 5,3 7,3 8,2 10,2 12,1 80 VENTANA (alto) 1,5 2,4 3,4 3,9 4,8 5,3 7,3 8,2 10,2 12,1 80 PUERTA (ancho) 3,3 5,5 7,6 8,7 10,9 12,0 16,4 18,5 22,9 27,3 180 PUERTA (alto) 3,6 6,1 8,5 9,7 12,1 13,3 18,2 20,6 25,5 30,3 200 PISO 3,0 5,0 7,0 8,0 10,0 11,0 15,0 17,0 21,0 25,0 165 PERSONA Escala (Tamaño Figuras) cm. Real CONCEPTO

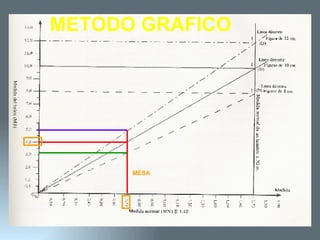

11. MESA METODO GRAFICO
