Este documento explica los conceptos de escala, proporción y escala humana en arquitectura. La escala es una relación numérica que compara el tamaño de un elemento constructivo con otro de dimensiones establecidas. Existen dos tipos de escala: genérica y humana. La proporción es una relación geométrica, aritmética y armónica que crea equilibrio visual entre las partes de una construcción. El hombre de Vitruvio de Leonardo da Vinci ilustra la proporcionalidad del cuerpo humano.

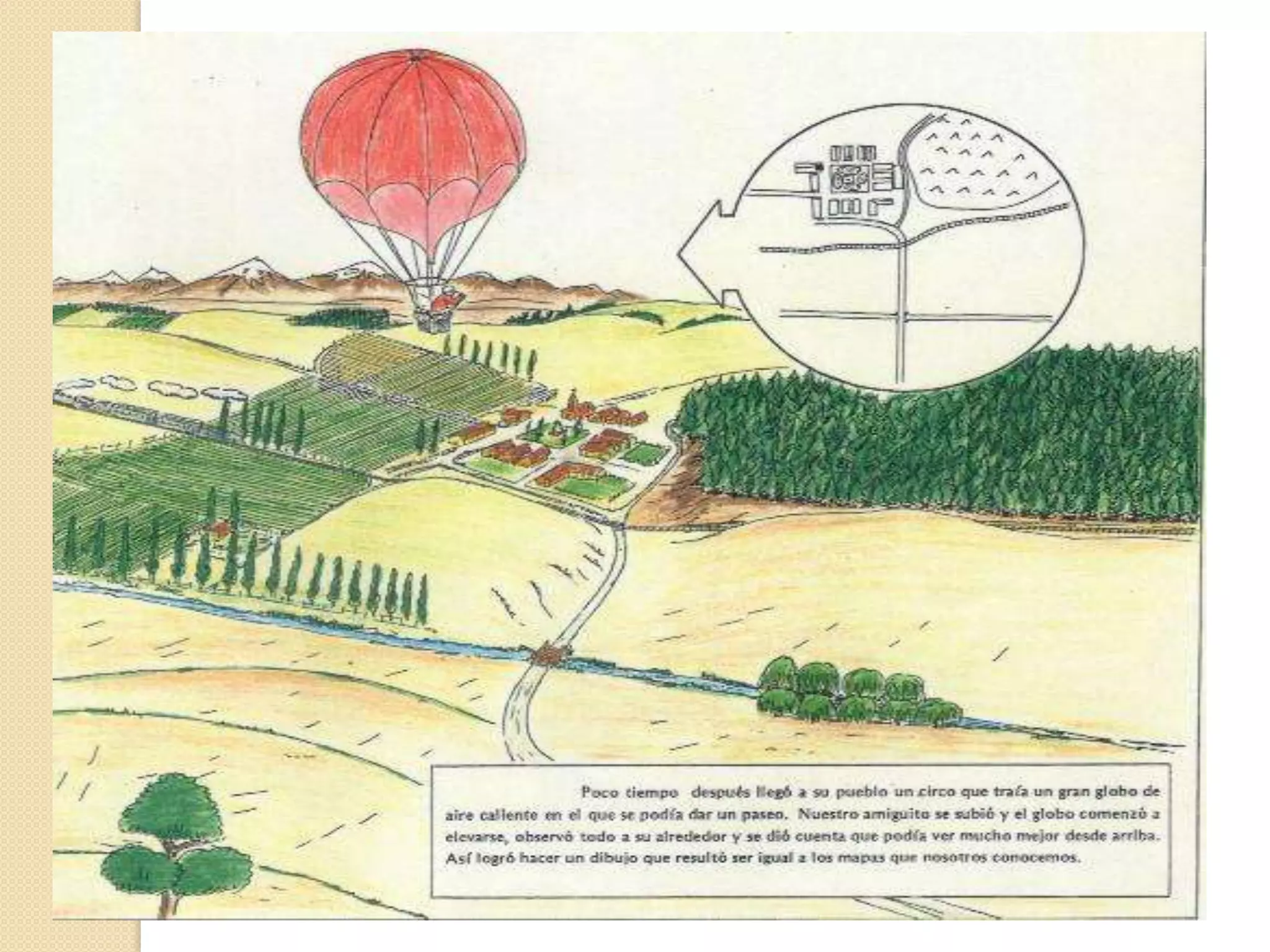

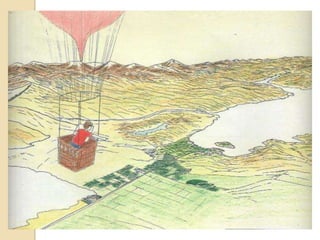

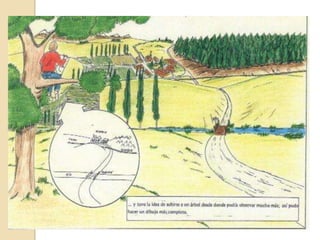

1. ENTENDIENDO LAS ESCALAS

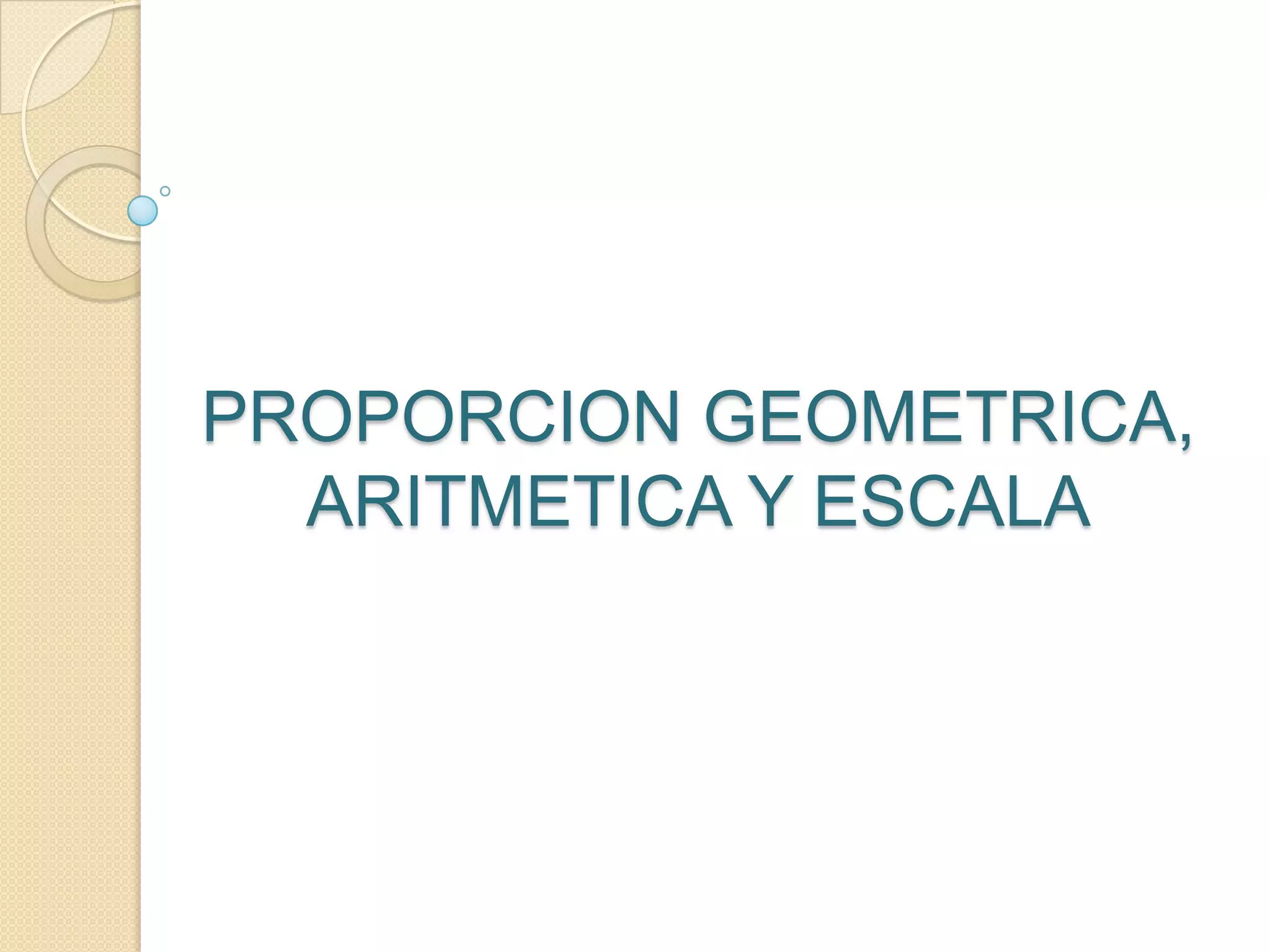

8. PROPORCION GEOMETRICA, ARITMETICA Y ESCALA

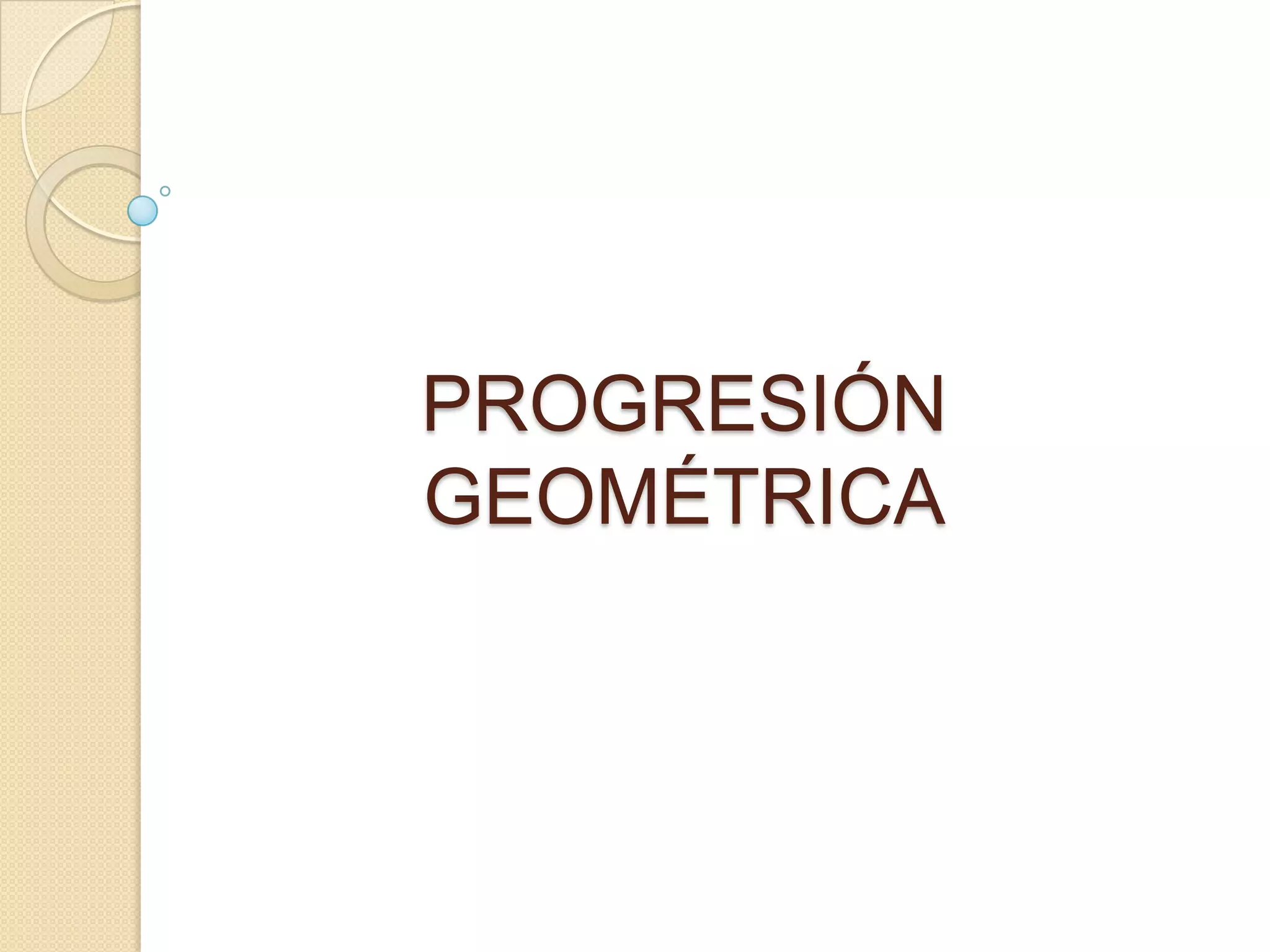

9. PROGRESIÓN GEOMÉTRICA

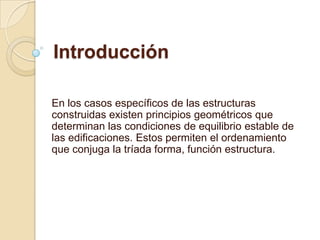

10. IntroducciónEn los casos específicos de las estructuras construidas existen principios geométricos que determinan las condiciones de equilibrio estable de las edificaciones. Estos permiten el ordenamiento que conjuga la tríada forma, función estructura.

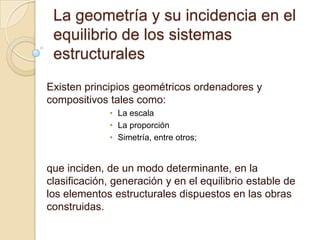

11. La geometría y su incidencia en el equilibrio de los sistemas estructurales Existen principios geométricos ordenadores y compositivos tales como:La escala

12. La proporción

13. Simetría, entre otros; que inciden, de un modo determinante, en la clasificación, generación y en el equilibrio estable de los elementos estructurales dispuestos en las obras construidas.

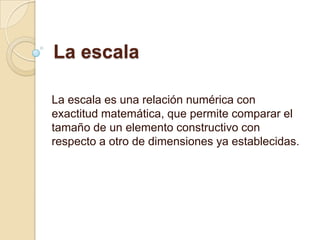

14. La escalaLa escala es una relación numérica con exactitud matemática, que permite comparar el tamaño de un elemento constructivo con respecto a otro de dimensiones ya establecidas.

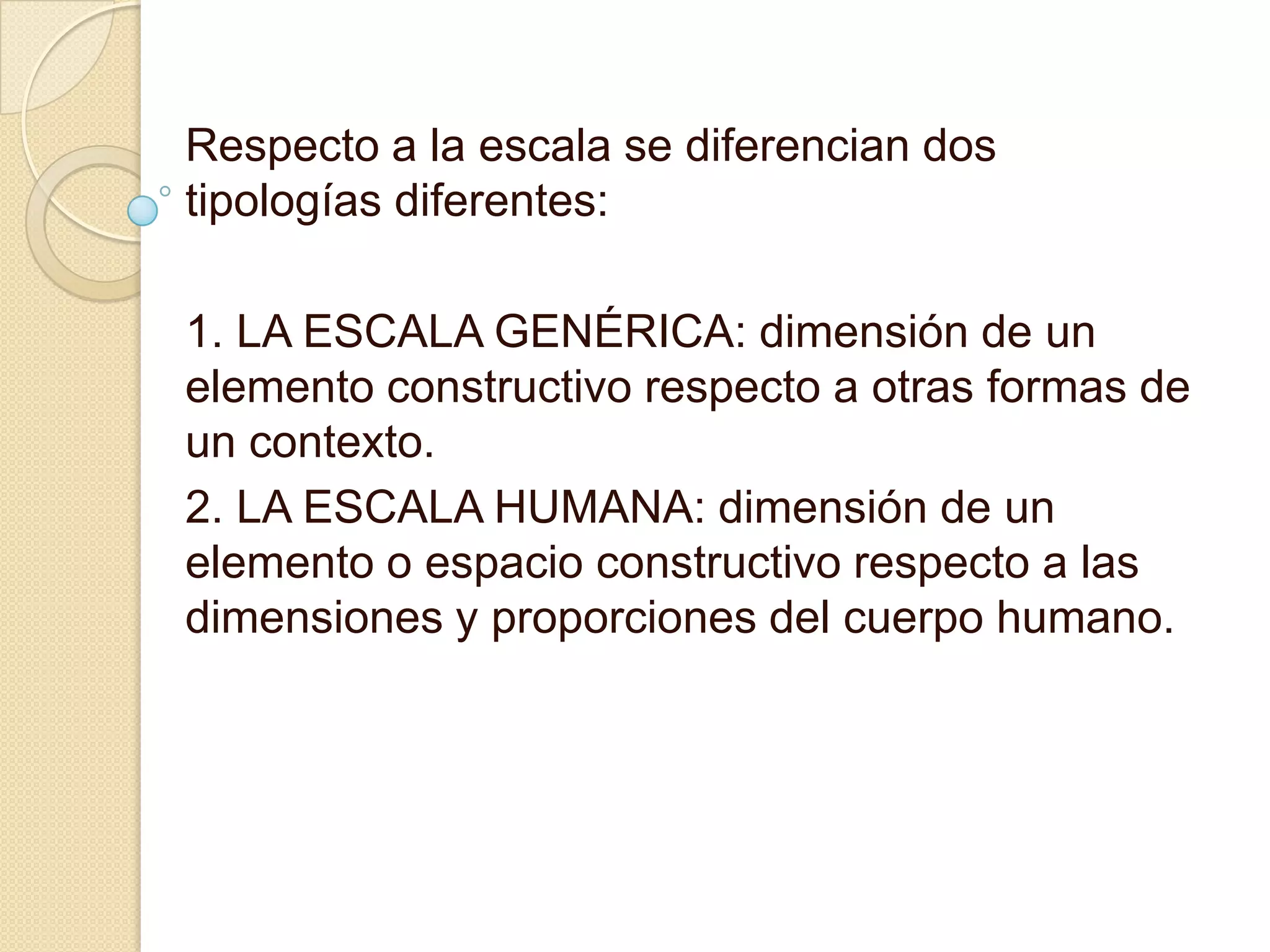

15. Respecto a la escala se diferencian dos tipologías diferentes:1. LA ESCALA GENÉRICA: dimensión de un elemento constructivo respecto a otras formas de un contexto.2. LA ESCALA HUMANA: dimensión de un elemento o espacio constructivo respecto a las dimensiones y proporciones del cuerpo humano.

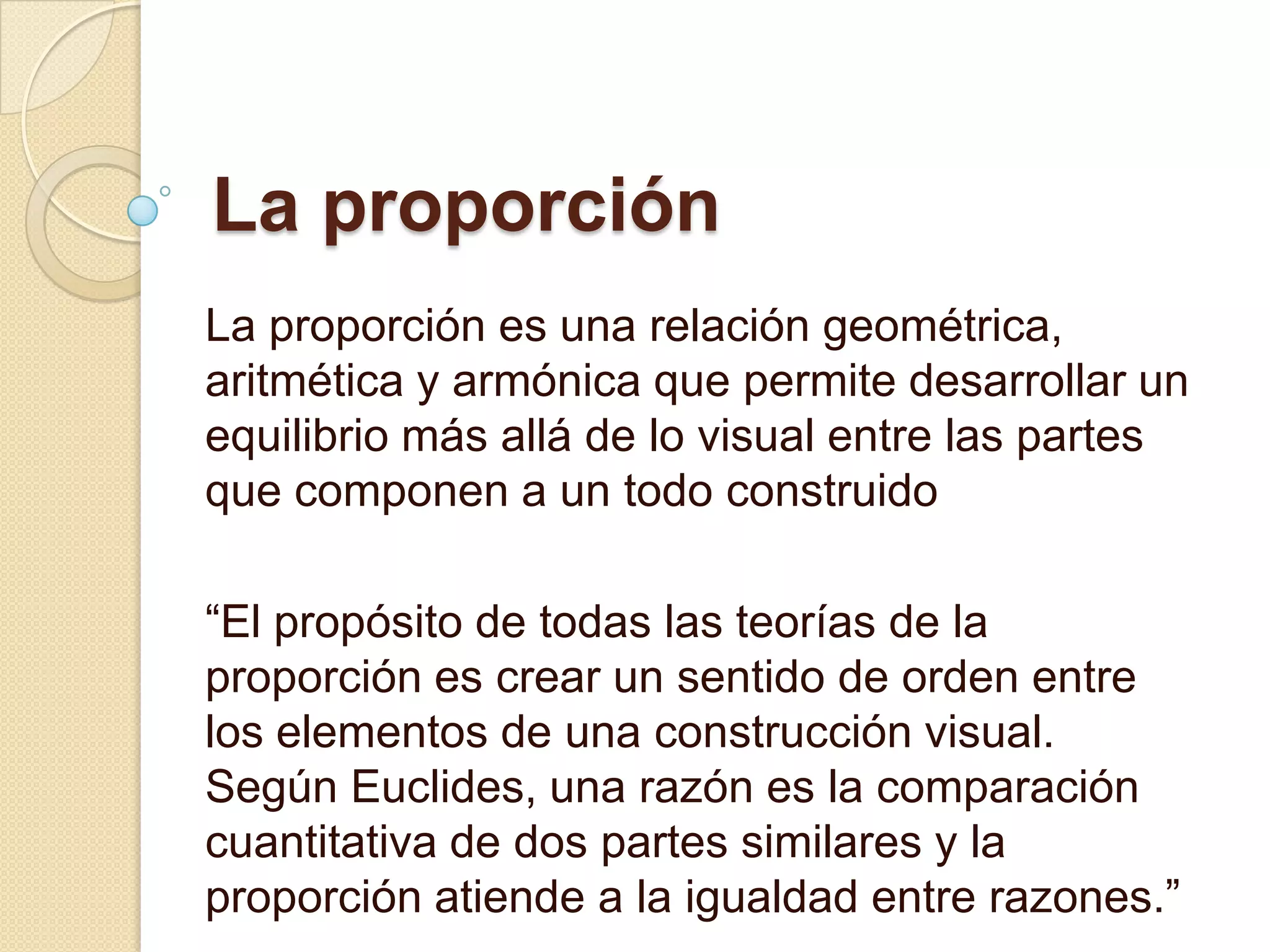

16. La proporciónLa proporción es una relación geométrica, aritmética y armónica que permite desarrollar un equilibrio más allá de lo visual entre las partes que componen a un todo construido “El propósito de todas las teorías de la proporción es crear un sentido de orden entre los elementos de una construcción visual. Según Euclides, una razón es la comparación cuantitativa de dos partes similares y la proporción atiende a la igualdad entre razones.”

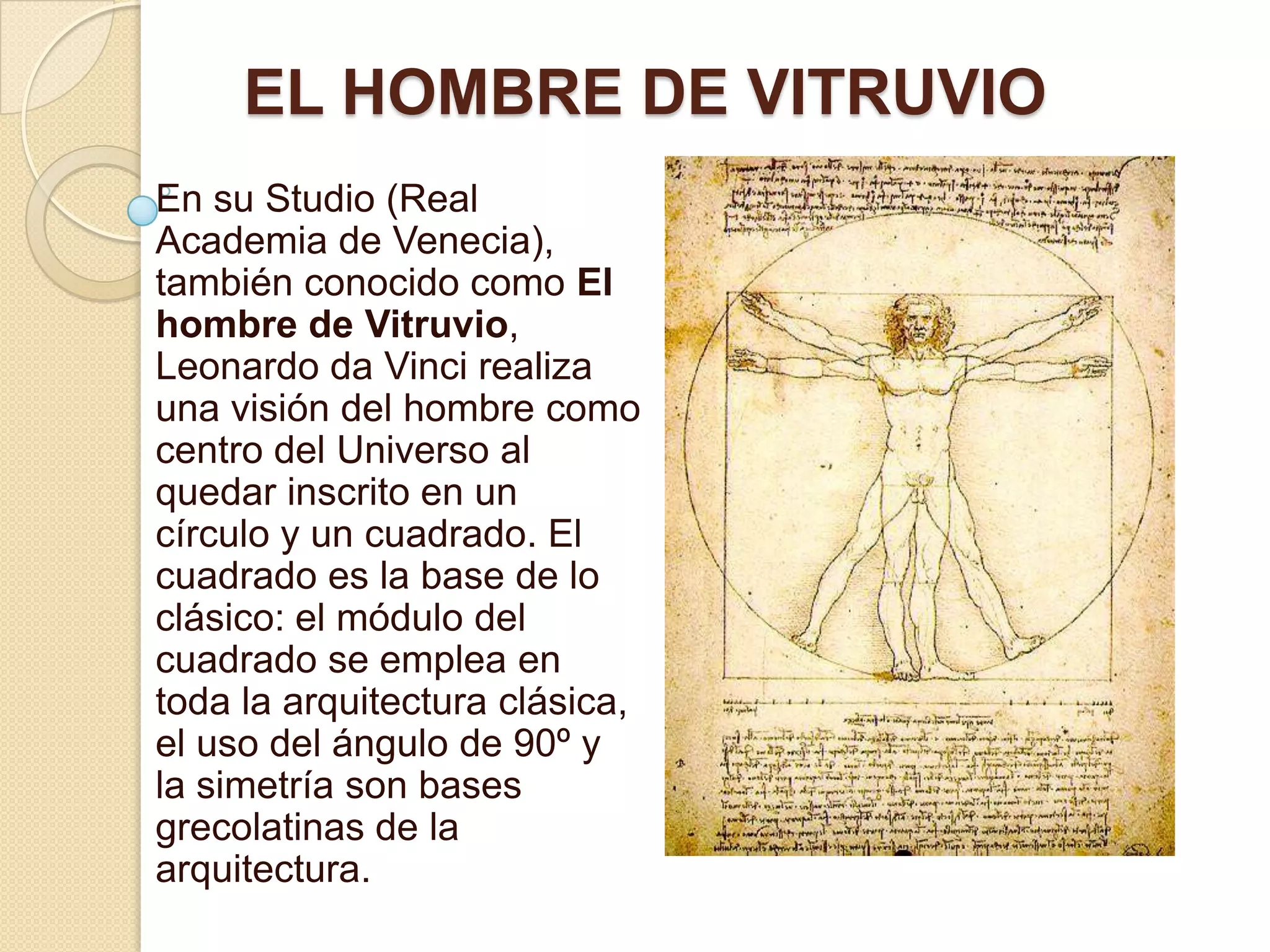

17. EL HOMBRE DE VITRUVIO En su Studio (Real Academia de Venecia), también conocido como El hombre de Vitruvio, Leonardo da Vinci realiza una visión del hombre como centro del Universo al quedar inscrito en un círculo y un cuadrado. El cuadrado es la base de lo clásico: el módulo del cuadrado se emplea en toda la arquitectura clásica, el uso del ángulo de 90º y la simetría son bases grecolatinas de la arquitectura.

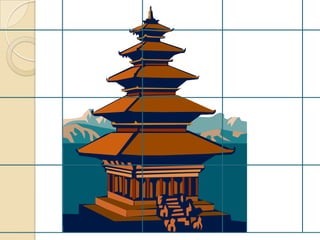

18. En él se realiza un estudio anatómico buscando la proporcionalidad del cuerpo humano, el canon clásico o ideal de belleza. Sigue los estudios del arquitecto Vitrubio (Marcus Vitruvius Pollio ) arquitecto romano del siglo I a.c. a quien Julio Cesar encarga la construcción de máquinas de guerra.En época de Augusto escribió los diez tomos de su obra De architectura, que trata de la construcción hidráulica, de cuadrantes solares, de mecánica y de sus aplicaciones en arquitectura civil e ingeniería militar.

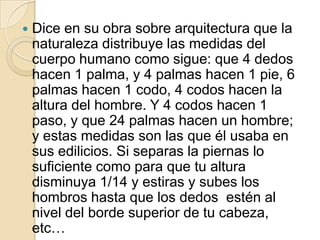

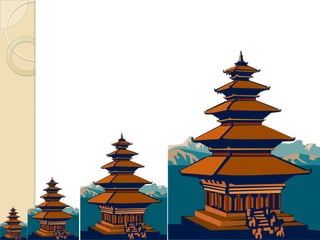

19. Dice en su obra sobre arquitectura que la naturaleza distribuye las medidas del cuerpo humano como sigue: que 4 dedos hacen 1 palma, y 4 palmas hacen 1 pie, 6 palmas hacen 1 codo, 4 codos hacen la altura del hombre. Y 4 codos hacen 1 paso, y que 24 palmas hacen un hombre; y estas medidas son las que él usaba en sus edilicios. Si separas la piernas lo suficiente como para que tu altura disminuya 1/14 y estiras y subes los hombros hasta que los dedos estén al nivel del borde superior de tu cabeza, etc…

21. ESCALALa escala nos permite representar o dibujar en una superficie pequeña de papel un objeto o una superficie de gran tamaño Por ejemplo: El plano de una casa El plano de un edificio El plano de una habitación El dibujo de una persona

22. EscalaLa escala es la relación matemática que existe entre las dimensiones reales y las del dibujo que representa la realidad sobre un plano o un mapa.

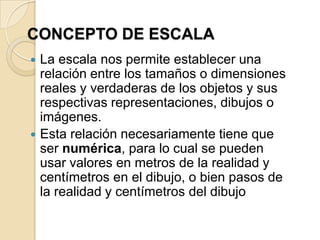

23. CONCEPTO DE ESCALALa escala nos permite establecer una relación entre los tamaños o dimensiones reales y verdaderas de los objetos y sus respectivas representaciones, dibujos o imágenes.

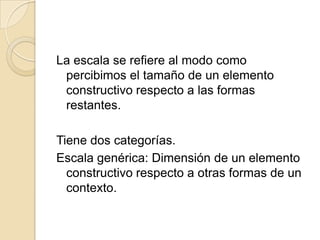

24. Esta relación necesariamente tiene que ser numérica, para lo cual se pueden usar valores en metros de la realidad y centímetros en el dibujo, o bien pasos de la realidad y centímetros del dibujoLa escala se refiere al modo como percibimos el tamaño de un elemento constructivo respecto a las formas restantes. Tiene dos categorías. Escala genérica: Dimensión de un elemento constructivo respecto a otras formas de un contexto.

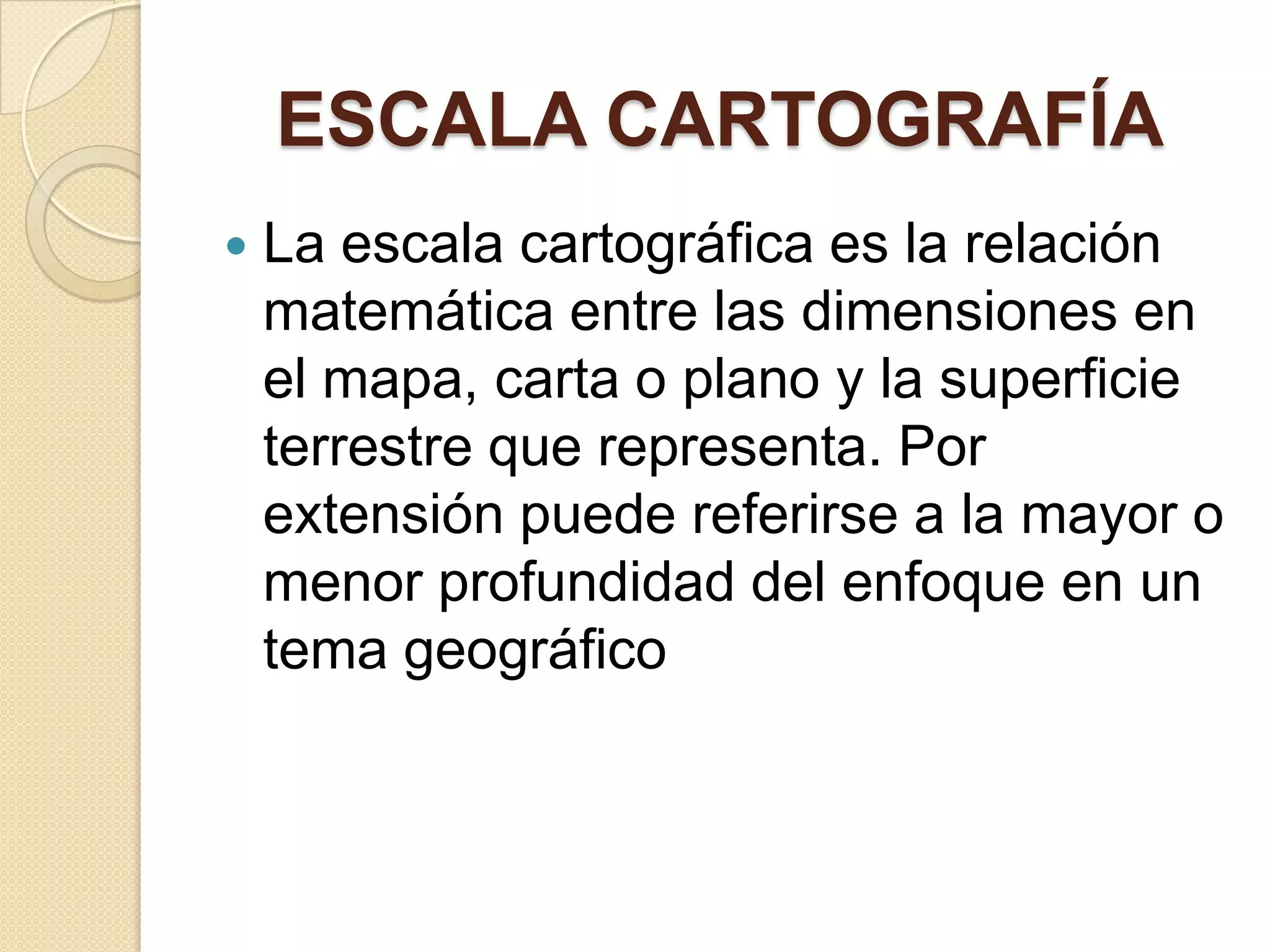

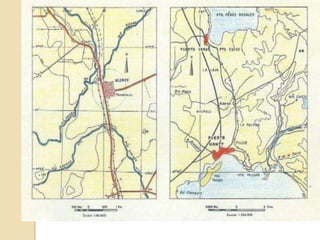

25. ESCALA CARTOGRAFÍALa escala cartográfica es la relación matemática entre las dimensiones en el mapa, carta o plano y la superficie terrestre que representa. Por extensión puede referirse a la mayor o menor profundidad del enfoque en un tema geográfico

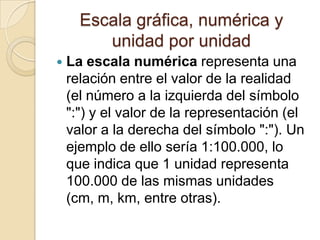

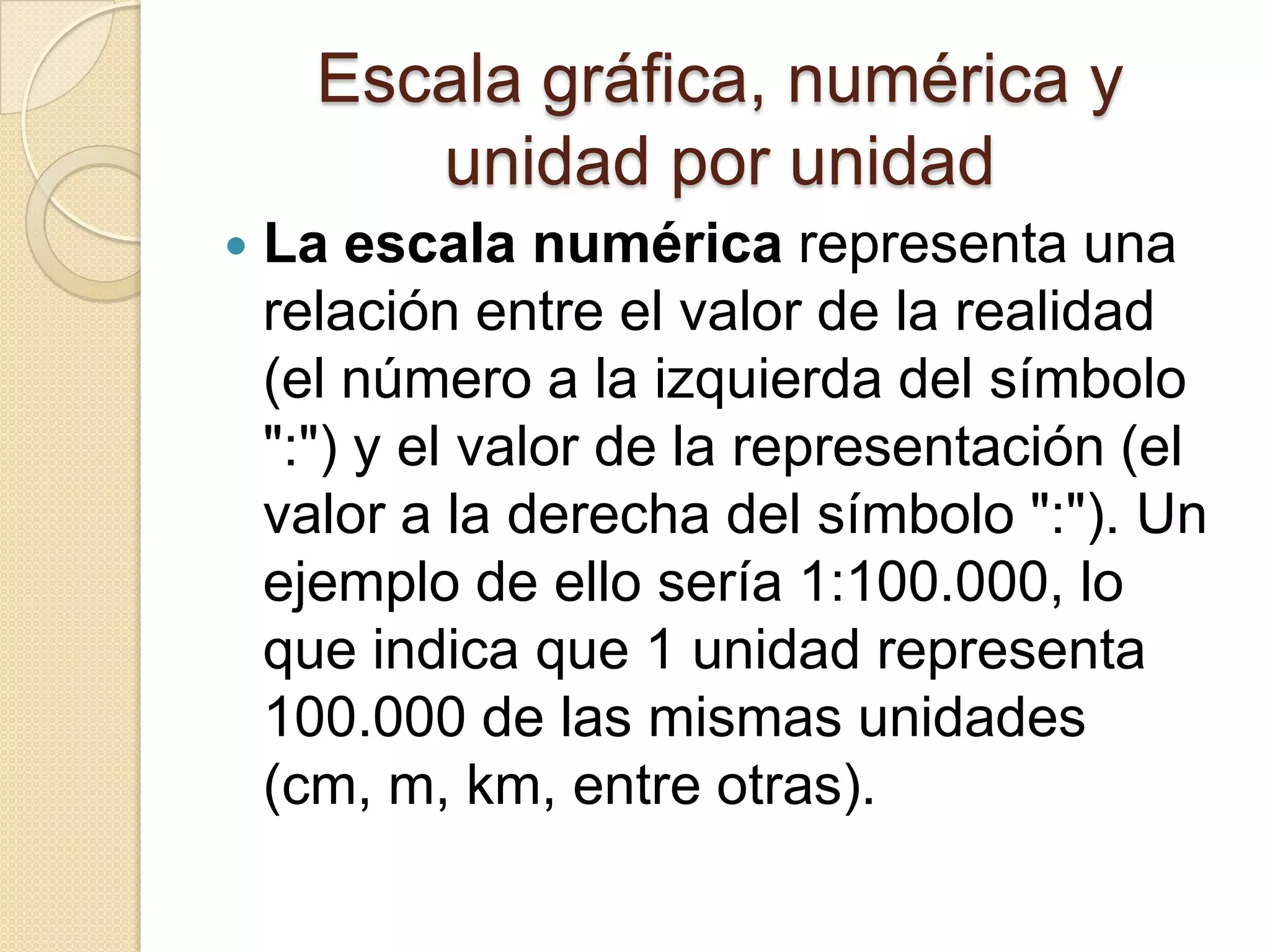

26. Escala gráfica, numérica y unidad por unidad La escala numérica representa una relación entre el valor de la realidad (el número a la izquierda del símbolo ":") y el valor de la representación (el valor a la derecha del símbolo ":"). Un ejemplo de ello sería 1:100.000, lo que indica que 1 unidad representa 100.000 de las mismas unidades (cm, m, km, entre otras).

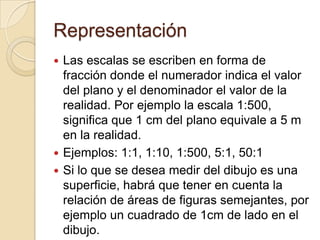

27. RepresentaciónLas escalas se escriben en forma de fracción donde el numerador indica el valor del plano y el denominador el valor de la realidad. Por ejemplo la escala 1:500, significa que 1 cm del plano equivale a 5 m en la realidad.

28. Ejemplos: 1:1, 1:10, 1:500, 5:1, 50:1

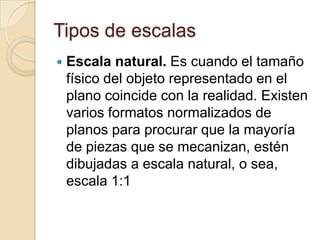

29. Si lo que se desea medir del dibujo es una superficie, habrá que tener en cuenta la relación de áreas de figuras semejantes, por ejemplo un cuadrado de 1cm de lado en el dibujo.Tipos de escalasEscala natural. Es cuando el tamaño físico del objeto representado en el plano coincide con la realidad. Existen varios formatos normalizados de planos para procurar que la mayoría de piezas que se mecanizan, estén dibujadas a escala natural, o sea, escala 1:1

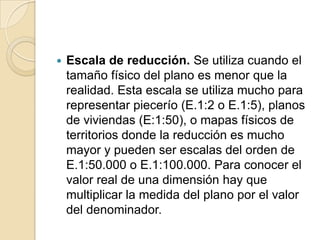

30. Escala de reducción. Se utiliza cuando el tamaño físico del plano es menor que la realidad. Esta escala se utiliza mucho para representar piecerío (E.1:2 o E.1:5), planos de viviendas (E:1:50), o mapas físicos de territorios donde la reducción es mucho mayor y pueden ser escalas del orden de E.1:50.000 o E.1:100.000. Para conocer el valor real de una dimensión hay que multiplicar la medida del plano por el valor del denominador.

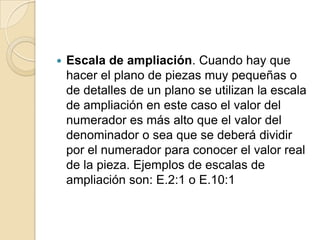

31. Escala de ampliación. Cuando hay que hacer el plano de piezas muy pequeñas o de detalles de un plano se utilizan la escala de ampliación en este caso el valor del numerador es más alto que el valor del denominador o sea que se deberá dividir por el numerador para conocer el valor real de la pieza. Ejemplos de escalas de ampliación son: E.2:1 o E.10:1

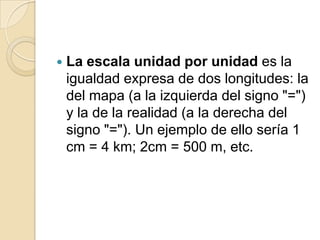

32. La escala unidad por unidad es la igualdad expresa de dos longitudes: la del mapa (a la izquierda del signo "=") y la de la realidad (a la derecha del signo "="). Un ejemplo de ello sería 1 cm = 4 km; 2cm = 500 m, etc.

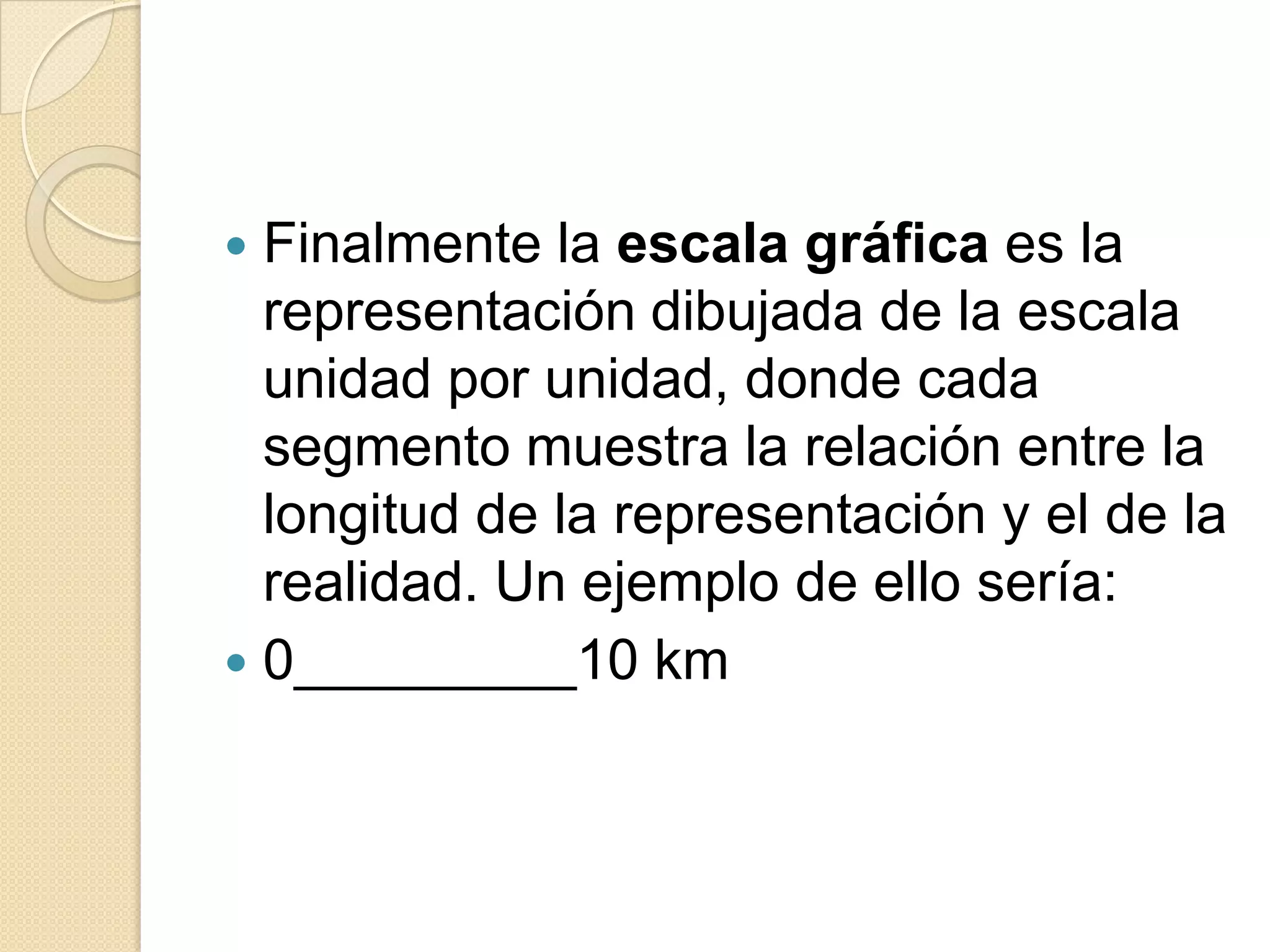

33. Finalmente la escala gráfica es la representación dibujada de la escala unidad por unidad, donde cada segmento muestra la relación entre la longitud de la representación y el de la realidad. Un ejemplo de ello sería: 0_________10 km

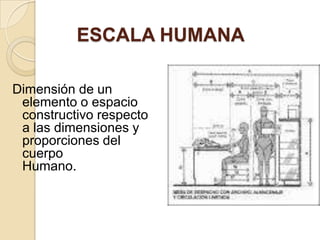

34. ESCALA HUMANA Dimensión de un elemento o espacio constructivo respecto a las dimensiones y proporciones del cuerpoHumano.

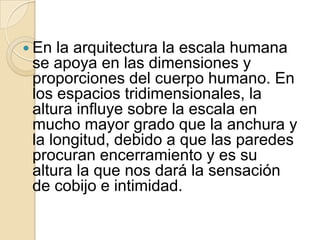

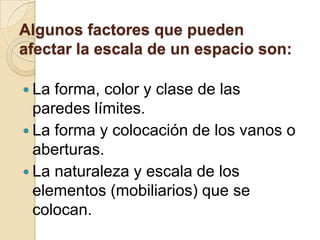

35. En la arquitectura la escala humana se apoya en las dimensiones y proporciones del cuerpo humano. En los espacios tridimensionales, la altura influye sobre la escala en mucho mayor grado que la anchura y la longitud, debido a que las paredes procuran encerramiento y es su altura la que nos dará la sensación de cobijo e intimidad.Algunos factores que pueden afectar la escala de un espacio son:La forma, color y clase de las paredes límites. La forma y colocación de los vanos o aberturas. La naturaleza y escala de los elementos (mobiliarios) que se colocan.

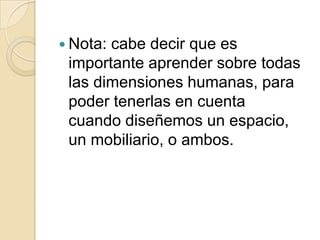

36. Nota: cabe decir que es importante aprender sobre todas las dimensiones humanas, para poder tenerlas en cuenta cuando diseñemos un espacio, un mobiliario, o ambos.

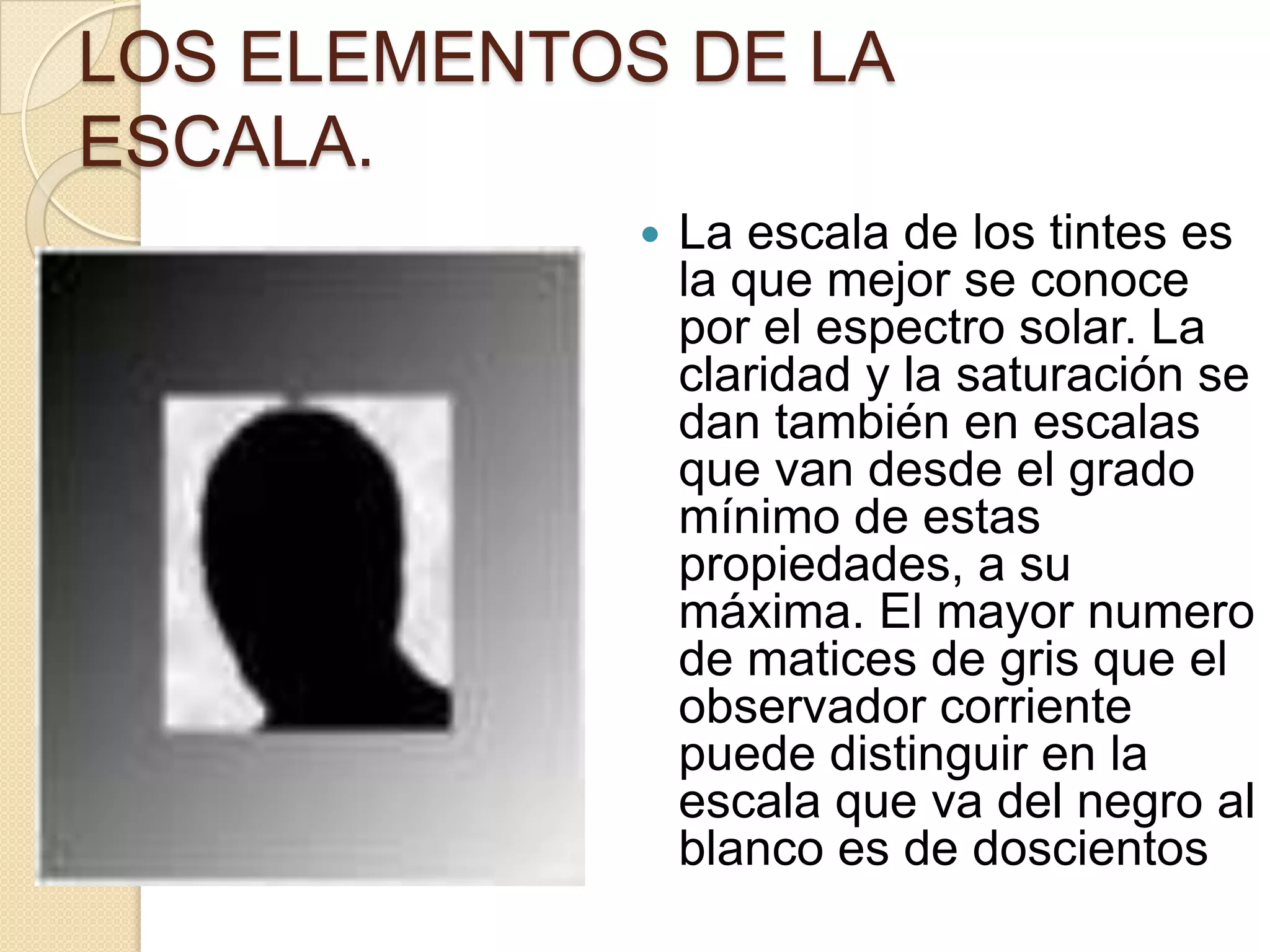

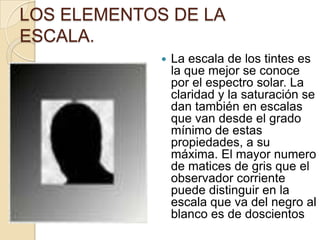

37. LOS ELEMENTOS DE LA ESCALA. La escala de los tintes es la que mejor se conoce por el espectro solar. La claridad y la saturación se dan también en escalas que van desde el grado mínimo de estas propiedades, a su máxima. El mayor numero de matices de gris que el observador corriente puede distinguir en la escala que va del negro al blanco es de doscientos

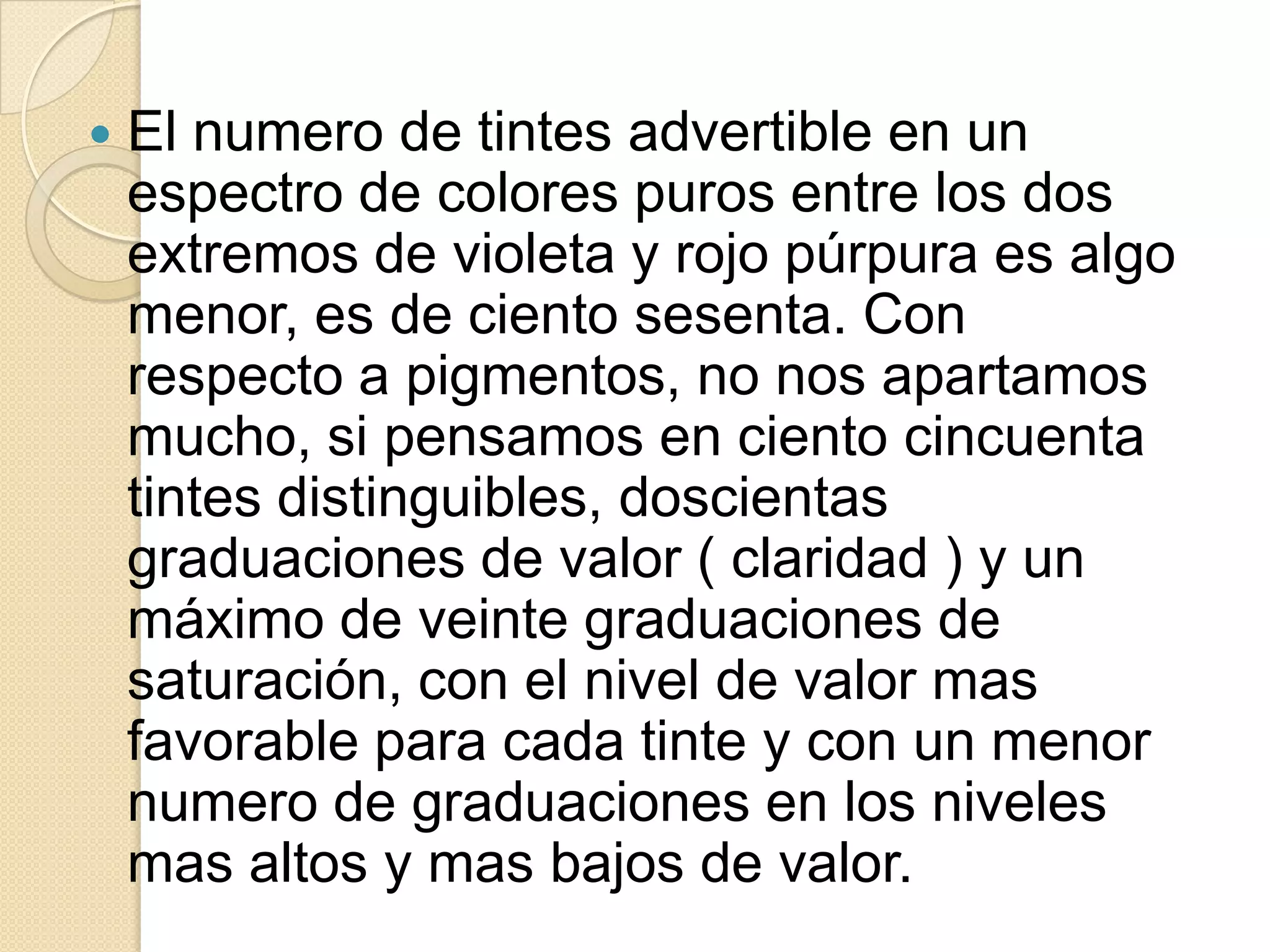

38. El numero de tintes advertible en un espectro de colores puros entre los dos extremos de violeta y rojo púrpura es algo menor, es de ciento sesenta. Con respecto a pigmentos, no nos apartamos mucho, si pensamos en ciento cincuenta tintes distinguibles, doscientas graduaciones de valor ( claridad ) y un máximo de veinte graduaciones de saturación, con el nivel de valor mas favorable para cada tinte y con un menor numero de graduaciones en los niveles mas altos y mas bajos de valor.

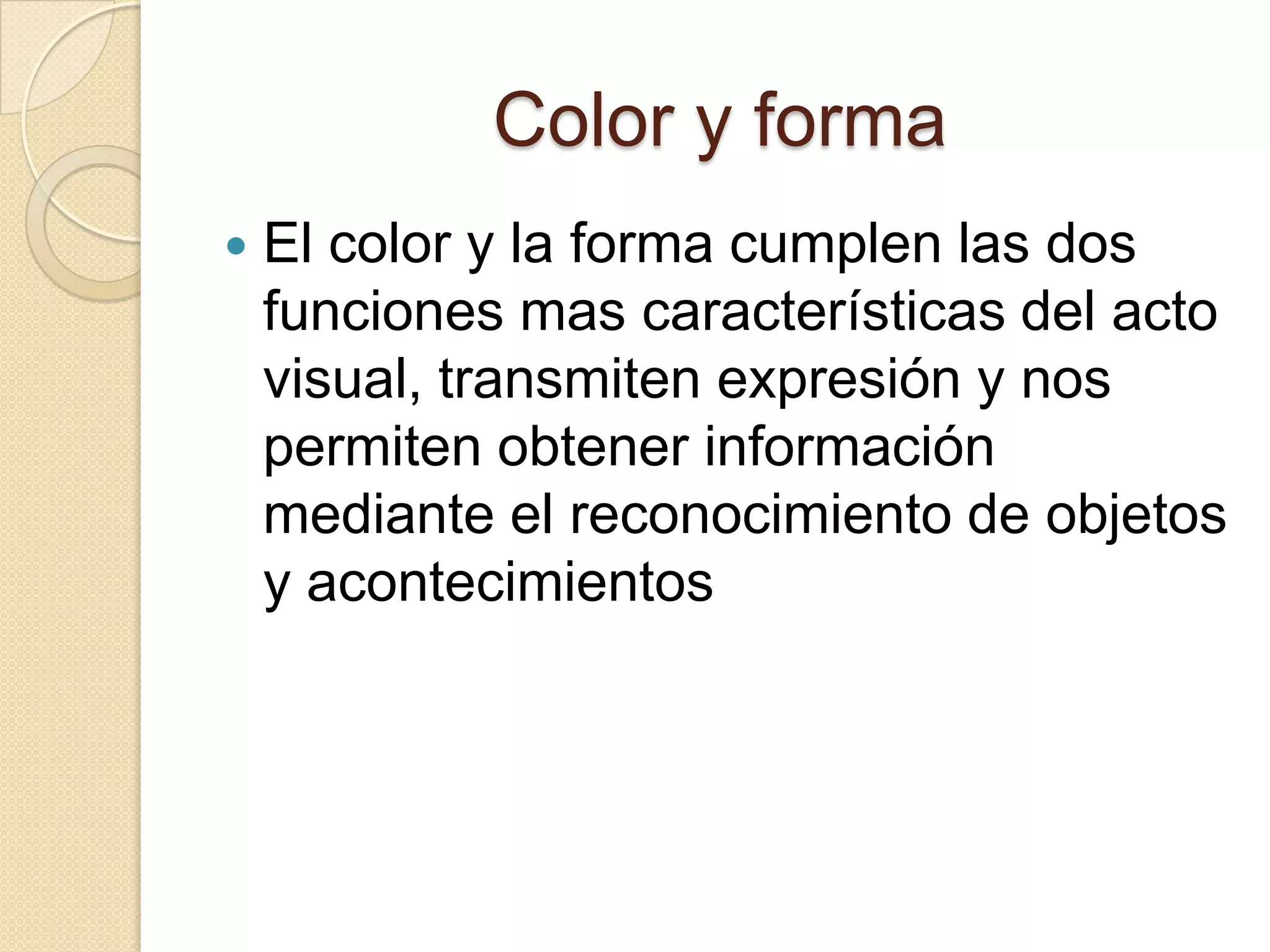

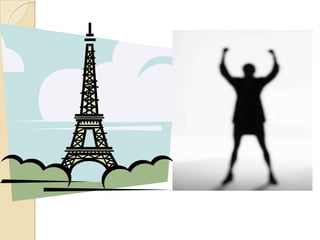

39. Color y forma El color y la forma cumplen las dos funciones mas características del acto visual, transmiten expresión y nos permiten obtener información mediante el reconocimiento de objetos y acontecimientos

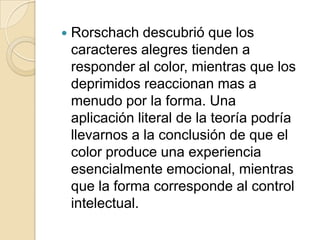

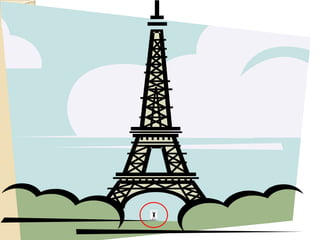

40. Rorschach descubrió que los caracteres alegres tienden a responder al color, mientras que los deprimidos reaccionan mas a menudo por la forma. Una aplicación literal de la teoría podría llevarnos a la conclusión de que el color produce una experiencia esencialmente emocional, mientras que la forma corresponde al control intelectual.

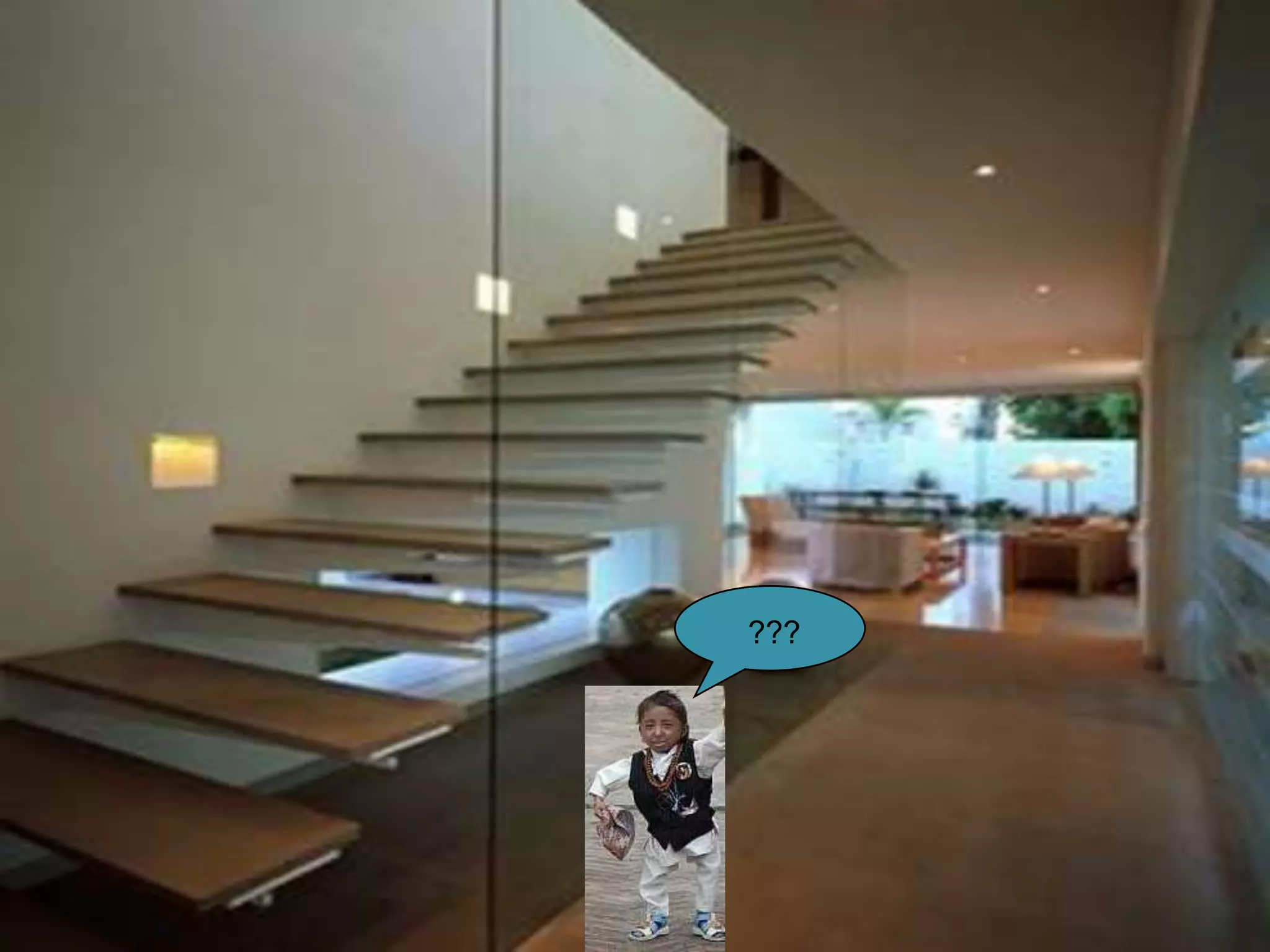

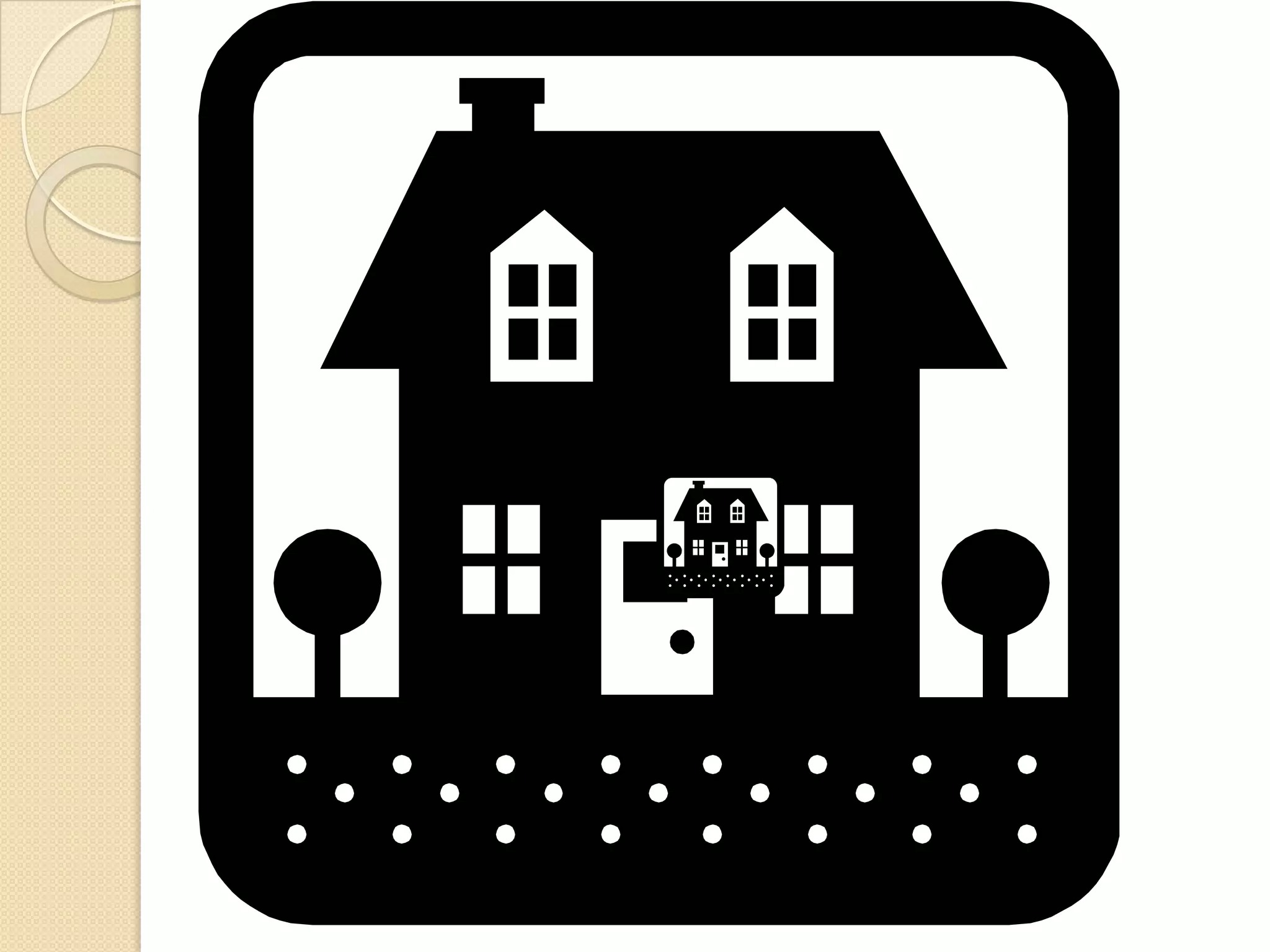

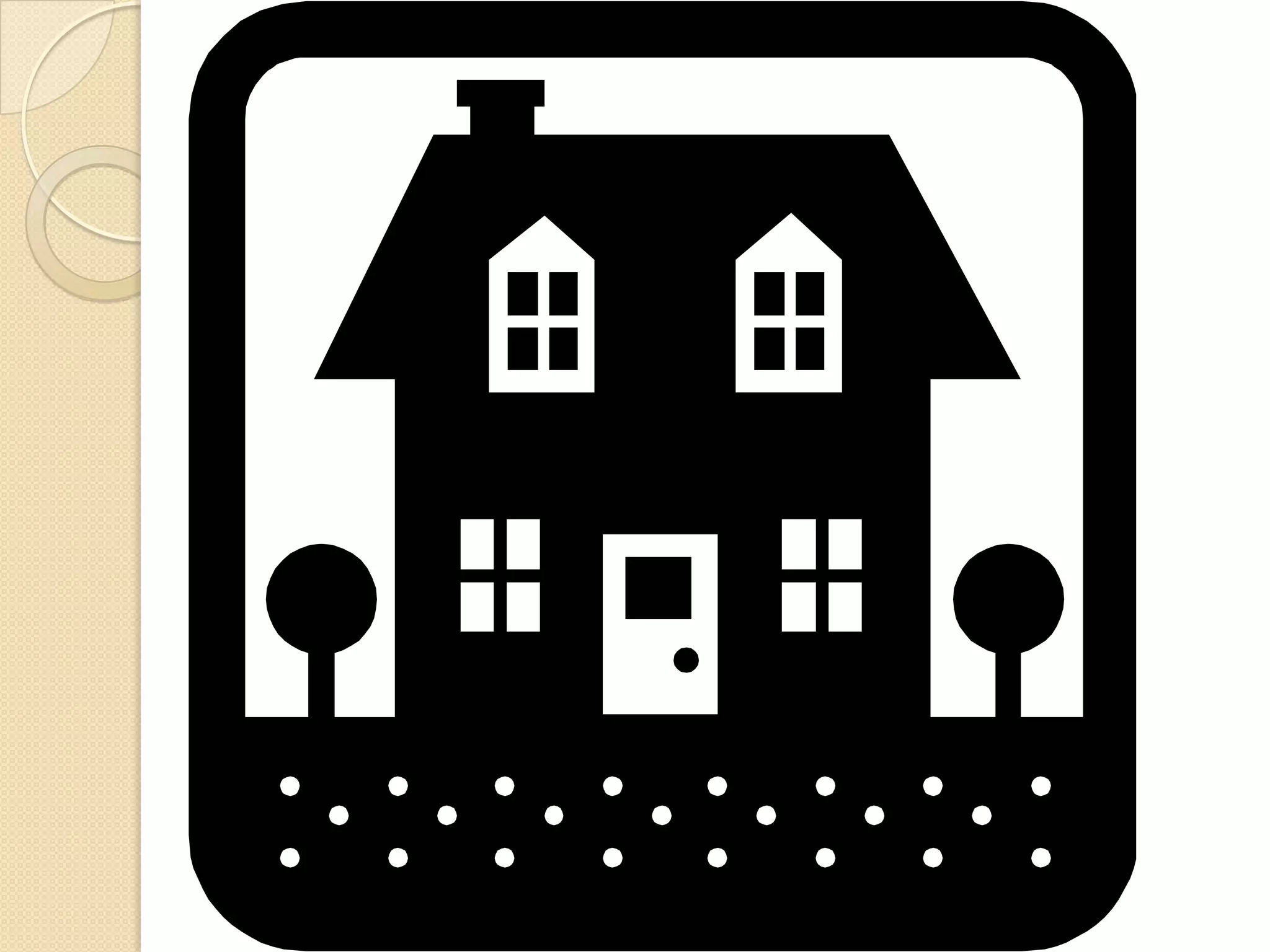

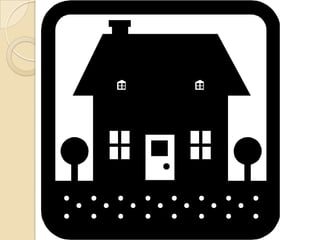

54. ???

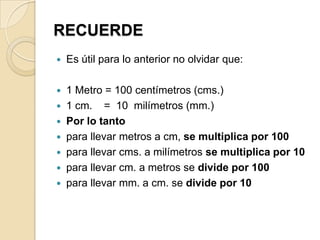

56. RECUERDEEs útil para lo anterior no olvidar que:1 Metro = 100 centímetros (cms.)1 cm. = 10 milímetros (mm.)Por lo tanto para llevar metros a cm, se multiplica por 100para llevar cms. a milímetros se multiplica por 10para llevar cm. a metros se divide por 100para llevar mm. a cm. se divide por 10
