1. UNELLEZ
La universidad que siembra.
DIBUJO
Profesor: Ricardo Urriola
ESCALAS
ESCALA - CONCEPTO:
Escala es la proporción existente entre el tamaño natural de un objeto y su representación gráfica:
Escala =
Dibujo
Objeto
La formula general es:
E =
=
D
O
Representación_Gráfica
Tamaño_Natural
=
VG
VR
;
E = Escala
D = Dibujo - Valor Grafico
O = Objeto - Valor Real
El objetivo que se persigue al usar una escala es el de representar los objetos reales en un espacio
de papel que tengamos disponible, reduciendo o ampliando su tamaño, proporcionalmente de
acuerdo a la necesidad. Cuando el tamaño del objeto es mayor que el tamaño del dibujo que
deseamos ejecutar (es lo más usual) la proporción será:
Escala =
Dibujo
Objeto
=
1
M
< 1
M =
Objeto
VR
=
Dibujo
VG
M = Modulo de la escala, factor de reducción
Una unidad del dibujo representa M unidades del objeto, M será la cantidad de veces que
deseamos reducir el objeto, o sea el factor de reducción; este cociente será siempre menor que 1.
Cuando el tamaño del objeto es igual al tamaño del dibujo tendremos:
Escala =
Dibujo
Objeto
= 1 = Escala Natural
1

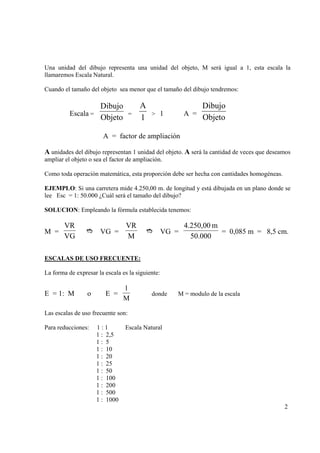

2. Una unidad del dibujo representa una unidad del objeto, M será igual a 1, esta escala la
llamaremos Escala Natural.
Cuando el tamaño del objeto sea menor que el tamaño del dibujo tendremos:
Escala =
Dibujo
Objeto
=
A
1
> 1
A =
Dibujo
Objeto
A = factor de ampliación
A unidades del dibujo representan 1 unidad del objeto. A será la cantidad de veces que deseamos
ampliar el objeto o sea el factor de ampliación.
Como toda operación matemática, esta proporción debe ser hecha con cantidades homogéneas.
EJEMPLO: Si una carretera mide 4.250,00 m. de longitud y está dibujada en un plano donde se
lee Esc = 1: 50.000 ¿Cuál será el tamaño del dibujo?
SOLUCION: Empleando la fórmula establecida tenemos:
M =
VR
VG
VG =
VR
M
VG =
4.250,00 m
= 0,085 m = 8,5 cm.
50.000
ESCALAS DE USO FRECUENTE:
La forma de expresar la escala es la siguiente:
E = 1: M
o
E =
1
M
donde
M = modulo de la escala
Las escalas de uso frecuente son:
Para reducciones:
1:1
1 : 2,5
1: 5
1 : 10
1 : 20
1 : 25
1 : 50
1 : 100
1 : 200
1 : 500
1 : 1000
Escala Natural
2

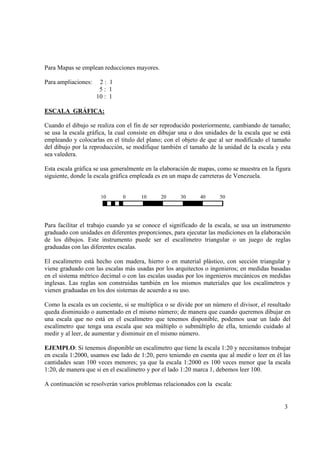

3. Para Mapas se emplean reducciones mayores.
Para ampliaciones:
2: 1
5: 1
10 : 1
ESCALA GRÁFICA:
Cuando el dibujo se realiza con el fin de ser reproducido posteriormente, cambiando de tamaño;
se usa la escala gráfica, la cual consiste en dibujar una o dos unidades de la escala que se está
empleando y colocarlas en el titulo del plano; con el objeto de que al ser modificado el tamaño
del dibujo por la reproducción, se modifique también el tamaño de la unidad de la escala y esta
sea valedera.
Esta escala gráfica se usa generalmente en la elaboración de mapas, como se muestra en la figura
siguiente, donde la escala gráfica empleada es en un mapa de carreteras de Venezuela.
10
0
10
20
30
40
50
Para facilitar el trabajo cuando ya se conoce el significado de la escala, se usa un instrumento
graduado con unidades en diferentes proporciones, para ejecutar las mediciones en la elaboración
de los dibujos. Este instrumento puede ser el escalímetro triangular o un juego de reglas
graduadas con las diferentes escalas.
El escalímetro está hecho con madera, hierro o en material plástico, con sección triangular y
viene graduado con las escalas más usadas por los arquitectos o ingenieros; en medidas basadas
en el sistema métrico decimal o con las escalas usadas por los ingenieros mecánicos en medidas
inglesas. Las reglas son construidas también en los mismos materiales que los escalímetros y
vienen graduadas en los dos sistemas de acuerdo a su uso.
Como la escala es un cociente, si se multiplica o se divide por un número el divisor, el resultado
queda disminuido o aumentado en el mismo número; de manera que cuando queremos dibujar en
una escala que no está en el escalímetro que tenemos disponible, podemos usar un lado del
escalímetro que tenga una escala que sea múltiplo o submúltiplo de ella, teniendo cuidado al
medir y al leer, de aumentar y disminuir en el mismo número.
EJEMPLO: Si tenemos disponible un escalímetro que tiene la escala 1:20 y necesitamos trabajar
en escala 1:2000, usamos ese lado de 1:20, pero teniendo en cuenta que al medir o leer en él las
cantidades sean 100 veces menores; ya que la escala 1:2000 es 100 veces menor que la escala
1:20, de manera que si en el escalímetro y por el lado 1:20 marca 1, debemos leer 100.
A continuación se resolverán varios problemas relacionados con la escala:
3

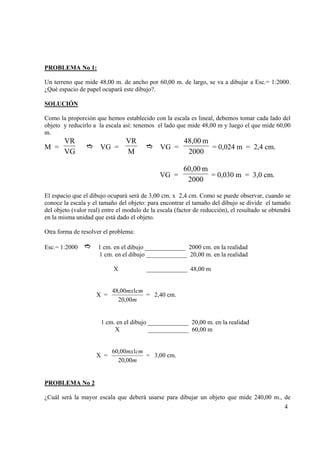

4. PROBLEMA No 1:
Un terreno que mide 48,00 m. de ancho por 60,00 m. de largo, se va a dibujar a Esc.= 1:2000.
¿Qué espacio de papel ocupará este dibujo?.
SOLUCIÓN
Como la proporción que hemos establecido con la escala es lineal, debemos tomar cada lado del
objeto y reducirlo a la escala así: tenemos el lado que mide 48,00 m y luego el que mide 60,00
m.
VR
VG
VG =
VR
M
VG =
48,00 m
= 0,024 m = 2,4 cm.
2000
VG =
M =
60,00 m
= 0,030 m = 3,0 cm.
2000
El espacio que el dibujo ocupará será de 3,00 cm. x 2,4 cm. Como se puede observar, cuando se
conoce la escala y el tamaño del objeto: para encontrar el tamaño del dibujo se divide el tamaño
del objeto (valor real) entre el modulo de la escala (factor de reducción), el resultado se obtendrá
en la misma unidad que está dado el objeto.
Otra forma de resolver el problema:
Esc.= 1:2000
1 cm. en el dibujo _____________ 2000 cm. en la realidad
1 cm. en el dibujo _____________ 20,00 m. en la realidad
X
X =
_____________ 48,00 m
48,00mx1cm
= 2,40 cm.
20,00m
1 cm. en el dibujo _____________ 20,00 m. en la realidad
X
_____________ 60,00 m
X =
60,00mx1cm
= 3,00 cm.
20,00m
PROBLEMA No 2
¿Cuál será la mayor escala que deberá usarse para dibujar un objeto que mide 240,00 m., de
4

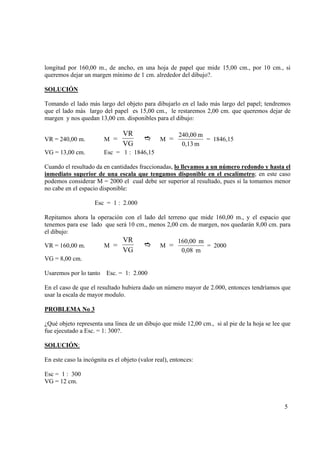

5. longitud por 160,00 m., de ancho, en una hoja de papel que mide 15,00 cm., por 10 cm., si
queremos dejar un margen mínimo de 1 cm. alrededor del dibujo?.
SOLUCIÓN
Tomando el lado más largo del objeto para dibujarlo en el lado más largo del papel; tendremos
que el lado más largo del papel es 15,00 cm., le restaremos 2,00 cm. que queremos dejar de
margen y nos quedan 13,00 cm. disponibles para el dibujo:
VR
VG
VR = 240,00 m.
M =
VG = 13,00 cm.
M =
240,00 m
= 1846,15
0,13 m
Esc = 1 : 1846,15
Cuando el resultado da en cantidades fraccionadas, lo llevamos a un número redondo y hasta el
inmediato superior de una escala que tengamos disponible en el escalímetro; en este caso
podemos considerar M = 2000 el cual debe ser superior al resultado, pues si la tomamos menor
no cabe en el espacio disponible:
Esc = 1 : 2.000
Repitamos ahora la operación con el lado del terreno que mide 160,00 m., y el espacio que
tenemos para ese lado que será 10 cm., menos 2,00 cm. de margen, nos quedarán 8,00 cm. para
el dibujo:
VR = 160,00 m.
M =
VR
VG
M =
160,00 m
= 2000
0,08 m
VG = 8,00 cm.
Usaremos por lo tanto Esc. = 1: 2.000
En el caso de que el resultado hubiera dado un número mayor de 2.000, entonces tendríamos que
usar la escala de mayor modulo.
PROBLEMA No 3
¿Qué objeto representa una línea de un dibujo que mide 12,00 cm., si al pie de la hoja se lee que
fue ejecutado a Esc. = 1: 300?.
SOLUCIÓN:
En este caso la incógnita es el objeto (valor real), entonces:
Esc = 1 : 300
VG = 12 cm.
5

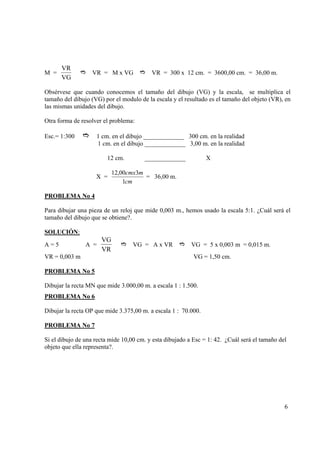

6. M =
VR
VG
VR = M x VG
VR = 300 x 12 cm. = 3600,00 cm. = 36,00 m.
Obsérvese que cuando conocemos el tamaño del dibujo (VG) y la escala, se multiplica el
tamaño del dibujo (VG) por el modulo de la escala y el resultado es el tamaño del objeto (VR), en
las mismas unidades del dibujo.
Otra forma de resolver el problema:
Esc.= 1:300
1 cm. en el dibujo _____________ 300 cm. en la realidad
1 cm. en el dibujo _____________ 3,00 m. en la realidad
12 cm.
X =
_____________
X
12,00cmx3m
= 36,00 m.
1cm
PROBLEMA No 4
Para dibujar una pieza de un reloj que mide 0,003 m., hemos usado la escala 5:1. ¿Cuál será el
tamaño del dibujo que se obtiene?.
SOLUCIÓN:
A=5
A =
VR = 0,003 m
VG
VR
VG = A x VR
VG = 5 x 0,003 m = 0,015 m.
VG = 1,50 cm.
PROBLEMA No 5
Dibujar la recta MN que mide 3.000,00 m. a escala 1 : 1.500.
PROBLEMA No 6
Dibujar la recta OP que mide 3.375,00 m. a escala 1 : 70.000.
PROBLEMA No 7
Si el dibujo de una recta mide 10,00 cm. y esta dibujado a Esc = 1: 42. ¿Cuál será el tamaño del
objeto que ella representa?.
6
