Este documento habla sobre los principios de diseño de interfaces HMI para sistemas SCADA. Explica las normativas ISO 9241 y EN 29241 que regulan el diseño de estos sistemas. También discute el uso adecuado de colores, formas y señales visuales según las recomendaciones de organismos como ANSI e ISA para facilitar la comprensión del usuario y reducir errores. Finalmente, enfatiza la importancia de considerar las necesidades del usuario y seguir guías de diseño reconocidas.

1. Diseño de interfaces HMI
SISTEMAS SCADA
Johnson Barona

2. Normatividades
The instrumentation, System,
and Automation society.
1985
ISA-SP101 (Julio del 2005)
Disminuir tasa de errores
Reducir el tiempo de
aprendizaje
Reducir costes de rediseño
Marco normativo orientado a regularizar y
racionalizar el diseño de sistemas con terminales de
visualización. ISO 9241 y EN 29241

3. Colores, las zonas de visión.
 Para cada longitud de onda habrá mas o menos sensibilidad, a
esta diferencia de percepción se le llama color.
 La sensación de color se define mediante tres factores:
1. Luminosidad
2. Tono
3. Saturación
En las interfaces graficas se recomienda utilizar fondos de
pantalla que permitan un elevado contraste con un mínimo
desgaste ocular, como por ejemplo: colores claros u oscuros que
de esta manera ayuden al visualizador a identificar
instantáneamente los objetos o textos dentro de la interfaz
(polaridad positiva-polaridad negativa).

4. Color y forma como fuentes de información
American National Standards
Institute
Cabe mencionar que no en todos los procesos los
colores de estado significan lo mismo, existen decretos
donde explican y sugieren para cada tipo de proceso,
colores ya estandarizados por los diferentes entes de
normatividad.

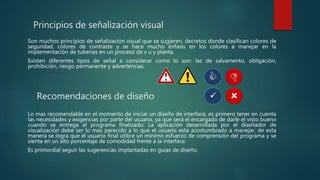

5. Principios de señalización visual
Son muchos principios de señalización visual que se sugieren, decretos donde clasifican colores de
seguridad, colores de contraste y se hace mucho énfasis en los colores a manejar en la
implementación de tuberías en un proceso de x u y planta.
Existen diferentes tipos de señal a considerar como lo son: las de salvamento, obligación,
prohibición, riesgo permanente y advertencias.
Recomendaciones de diseño
Lo mas recomendable en el momento de iniciar un diseño de interface, es primero tener en cuenta
las necesidades y exigencias por parte del usuario, ya que será el encargado de darle el visto bueno
cuando se entrega el programa finalizado. La aplicación desarrollada por el diseñador de
visualización debe ser lo mas parecido a lo que el usuario esta acostumbrado a manejar, de esta
manera se logra que el usuario final utilice un mínimo esfuerzo de comprensión del programa y se
sienta en un alto porcentaje de comodidad frente a la interface.
Es primordial seguir las sugerencias implantadas en guías de diseño.

6. Bibliografía
Penin, A. R. (s.f.). Sistemas SCADA. (Libro, capítulos 3 - 4)
