La unidad aritmético lógica (ALU) realiza operaciones como suma, resta, multiplicación y división y también comparaciones. La ALU del chip 74LS181 puede realizar hasta 16 operaciones entre números de 4 bits y más conectando chips en cascada. El chip tiene entradas para los datos, salidas de datos y acarreo, y puede seleccionarse para realizar operaciones aritméticas u operaciones lógicas.

1. INGENIERÍA EN
TECNOLOGÍAS DE
LA INFORMACIÓN
ARQUITECTURA DE COMPUTADORES
POR: PABLO CHUMANIA

2. ALU
Unidad Aritmético
Lógica
74LS181

3. La ALU es una sección de manufactura que realiza cálculos como
suma, resta, multiplicación y división. También contiene los
mecanismos de decisión que permiten a la computadora hacer
cosas como, por ejemplo, comparar dos elementos de la unidad
de memoria para determinar si son iguales o no.
Además de establecer secuencias ordenadas y modificar esas
secuencias, la computadora puede realizar dos tipos de
operaciones:
1. Operaciones aritméticas y
2. Operaciones lógicas.

4. ARQUITECTURA
Puede realizar hasta 16 operaciones
Entre números de 4 bits, pero se
Puede añadir más conectando en
Cascada

5. DATA SHEET
S0-S3 son entradas de selección
A0-A3 datos 1
B0-B3 datos 2
F0-F3 salida de datos
Cn definir acarreo
M defirnir L/A
Cn+4 salida de acarreo

6. TABLA DE FUNCIONES

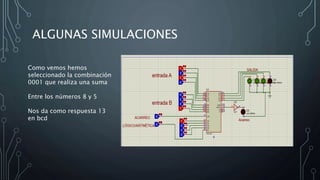

7. ALGUNAS SIMULACIONES
Como vemos hemos
seleccionado la combinación
0001 que realiza una suma
Entre los números 8 y 5
Nos da como respuesta 13
en bcd

8. Como vemos hemos
seleccionado la
combinación 1001
Esto para ver que pasa si
sumamos dos números que
no pueden ser
representados en 4 bits
Entonces se nos encenderá
el led que indica el acarreo
