Este documento describe diferentes dispositivos médicos utilizados para enfermedades respiratorias como el espirómetro, pulsioxímetro y pulsómetro. El espirómetro mide la capacidad pulmonar y se usa para diagnosticar enfermedades como el asma. El pulsioxímetro mide los niveles de oxígeno en la sangre colocando un sensor en el dedo. El pulsómetro monitorea la frecuencia cardíaca durante el ejercicio para mantenerse en zonas de entrenamiento adecuadas.

1. DISPOSITIVOS MÉDICOS
PARA ENFERMEDADES
RESPIRATORIAS
 Carolina Mejía
 Karen Montoya
 Lina Agudelo
 Daniel López
 Juan Builes

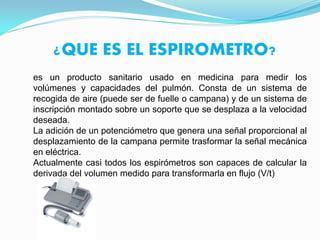

3. ¿QUE ES EL ESPIROMETRO?
es un producto sanitario usado en medicina para medir los
volúmenes y capacidades del pulmón. Consta de un sistema de
recogida de aire (puede ser de fuelle o campana) y de un sistema de
inscripción montado sobre un soporte que se desplaza a la velocidad
deseada.
La adición de un potenciómetro que genera una señal proporcional al
desplazamiento de la campana permite trasformar la señal mecánica
en eléctrica.
Actualmente casi todos los espirómetros son capaces de calcular la
derivada del volumen medido para transformarla en flujo (V/t)

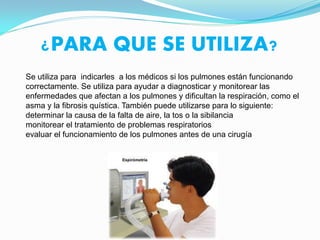

4. ¿PARA QUE SE UTILIZA?
Se utiliza para indicarles a los médicos si los pulmones están funcionando
correctamente. Se utiliza para ayudar a diagnosticar y monitorear las
enfermedades que afectan a los pulmones y dificultan la respiración, como el
asma y la fibrosis quística. También puede utilizarse para lo siguiente:
determinar la causa de la falta de aire, la tos o la sibilancia
monitorear el tratamiento de problemas respiratorios
evaluar el funcionamiento de los pulmones antes de una cirugía

5. ¿COMO SE UTLIZA?
Mueva el marcador hacia la parte inferior de la escala numerada.
Párese derecho.
Respire profundamente. Llene los pulmones completamente.
Contenga la respiración mientras se pone la boquilla en la boca, entre los dientes.
Cierre los labios a su alrededor. No ponga su lengua dentro del agujero.
Sople tan fuerte y rápidamente como pueda de una sola vez. Su primer soplo de aire es
el más importante, así que el hecho de soplar por un período más prolongado no
afectará el resultado.
Anote el número que obtuvo. Pero, si tosió o no siguió los pasos correctamente, no
anote el número. Hágalo de nuevo.
Vuelva a mover el marcador hasta la parte inferior y repita estos pasos 2 veces más. El
mayor de los 3 números es su puntaje de flujo máximo. Apúntelo en su cuadro de
control.
Muchos niños menores de 5 años no son capaces de usar muy bien un espirómetro.
Pero otros sí pueden. Empiece a utilizar los espirómetros antes de los 5 años de edad
para que el niño se acostumbre a ellos.

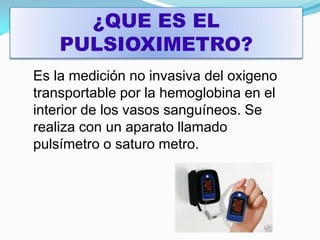

7. ¿QUE ES EL
PULSIOXIMETRO?
Es la medición no invasiva del oxigeno
transportable por la hemoglobina en el
interior de los vasos sanguíneos. Se
realiza con un aparato llamado
pulsímetro o saturo metro.

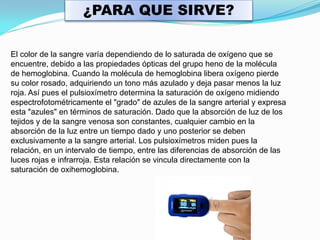

8. ¿PARA QUE SIRVE?
El color de la sangre varía dependiendo de lo saturada de oxígeno que se
encuentre, debido a las propiedades ópticas del grupo heno de la molécula
de hemoglobina. Cuando la molécula de hemoglobina libera oxígeno pierde
su color rosado, adquiriendo un tono más azulado y deja pasar menos la luz
roja. Así pues el pulsioxímetro determina la saturación de oxígeno midiendo
espectrofotométricamente el "grado" de azules de la sangre arterial y expresa
esta "azules" en términos de saturación. Dado que la absorción de luz de los
tejidos y de la sangre venosa son constantes, cualquier cambio en la
absorción de la luz entre un tiempo dado y uno posterior se deben
exclusivamente a la sangre arterial. Los pulsioxímetros miden pues la
relación, en un intervalo de tiempo, entre las diferencias de absorción de las
luces rojas e infrarroja. Esta relación se vincula directamente con la
saturación de oxihemoglobina.

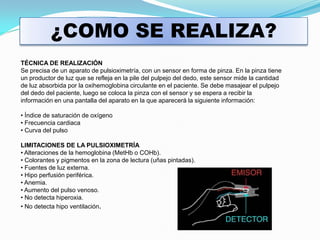

9. ¿COMO SE REALIZA?
TÉCNICA DE REALIZACIÓN
Se precisa de un aparato de pulsioximetría, con un sensor en forma de pinza. En la pinza tiene
un productor de luz que se refleja en la pile del pulpejo del dedo, este sensor mide la cantidad
de luz absorbida por la oxihemoglobina circulante en el paciente. Se debe masajear el pulpejo
del dedo del paciente, luego se coloca la pinza con el sensor y se espera a recibir la
información en una pantalla del aparato en la que aparecerá la siguiente información:
• Índice de saturación de oxígeno
• Frecuencia cardiaca
• Curva del pulso
LIMITACIONES DE LA PULSIOXIMETRÍA
• Alteraciones de la hemoglobina (MetHb o COHb).
• Colorantes y pigmentos en la zona de lectura (uñas pintadas).
• Fuentes de luz externa.
• Hipo perfusión periférica.
• Anemia.
• Aumento del pulso venoso.
• No detecta hiperoxia.
• No detecta hipo ventilación.

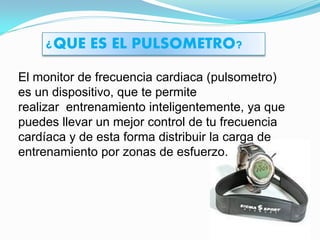

11. ¿QUE ES EL PULSOMETRO?
El monitor de frecuencia cardiaca (pulsometro)
es un dispositivo, que te permite
realizar entrenamiento inteligentemente, ya que
puedes llevar un mejor control de tu frecuencia
cardíaca y de esta forma distribuir la carga de
entrenamiento por zonas de esfuerzo.

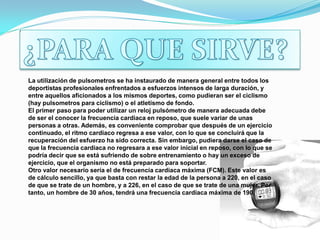

12. La utilización de pulsometros se ha instaurado de manera general entre todos los
deportistas profesionales enfrentados a esfuerzos intensos de larga duración, y
entre aquellos aficionados a los mismos deportes, como pudieran ser el ciclismo
(hay pulsometros para ciclismo) o el atletismo de fondo.
El primer paso para poder utilizar un reloj pulsómetro de manera adecuada debe
de ser el conocer la frecuencia cardiaca en reposo, que suele variar de unas
personas a otras. Además, es conveniente comprobar que después de un ejercicio
continuado, el ritmo cardiaco regresa a ese valor, con lo que se concluirá que la
recuperación del esfuerzo ha sido correcta. Sin embargo, pudiera darse el caso de
que la frecuencia cardiaca no regresara a ese valor inicial en reposo, con lo que se
podría decir que se está sufriendo de sobre entrenamiento o hay un exceso de
ejercicio, que el organismo no está preparado para soportar.
Otro valor necesario sería el de frecuencia cardiaca máxima (FCM). Este valor es
de cálculo sencillo, ya que basta con restar la edad de la persona a 220, en el caso
de que se trate de un hombre, y a 226, en el caso de que se trate de una mujer. Por
tanto, un hombre de 30 años, tendrá una frecuencia cardiaca máxima de 190.
