Este documento proporciona una introducción a varios comandos de modificación en AutoCAD, incluyendo Erase, Copy, Mirror, Offset, Move, Trim, y Extend. Explica cómo ingresar a cada comando y los pasos básicos para utilizarlos, como seleccionar objetos, especificar puntos y distancias, y salir de los comandos. El resumen cubre los conceptos fundamentales de cada comando y cómo aplicarlos para modificar geometrías existentes.

1. Comandos de
Modificación
(Parte I)
LECCIÓN 1 DE COMNANDOS DE MODIFICACIÓN

2. T e m a 03- BARRA MODIFY
.
SPLINE
DESPLAZ
AR
GIRAR ESCALA ESTIRAR RECORTA
ALARGA PARTE CHAFLÁ
N
EMPALME
BORRAR COPIAR SIMETRIA DESFASE MOVER
RECORTAR EXTENDER MATRIZ ROTAR ESCALAR
DESPLAZ
AR
GIRAR ESCALA ESTIRAR RECORTA
DESPLAZ
AR
GIRAR ESCALA ESTIRAR RECORTAESTIRAR PARTE CHAFLAN EMPALME EXPLOTAR
GIRAR ESCALA ESTIRAR RECORTA

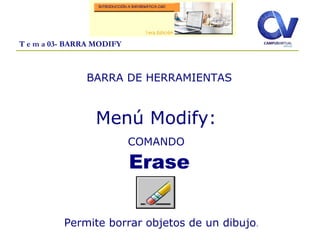

3. T e m a 03- BARRA MODIFY
BARRA DE HERRAMIENTAS
Menú Modify:
COMANDO
Erase
Permite borrar objetos de un dibujo.

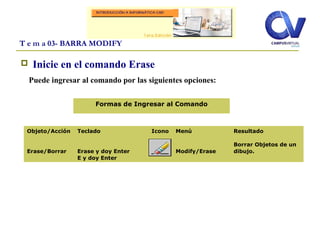

4.  Inicie en el comando Erase
Puede ingresar al comando por las siguientes opciones:
T e m a 03- BARRA MODIFY
Objeto/Acción
Erase/Borrar
Teclado
Erase y doy Enter
E y doy Enter
Icono Menú
Modify/Erase
Resultado
Borrar Objetos de un
dibujo.
Formas de Ingresar al Comando

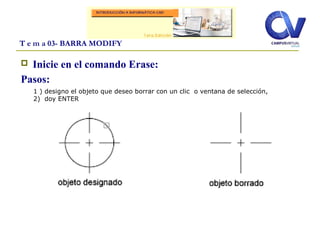

5.  Inicie en el comando Erase:
Pasos:
T e m a 03- BARRA MODIFY
1 ) designo el objeto que deseo borrar con un clic o ventana de selección,
2) doy ENTER

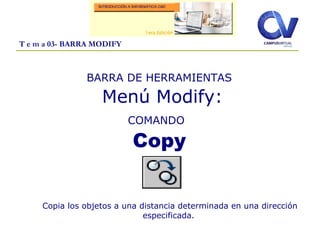

6. T e m a 03- BARRA MODIFY
BARRA DE HERRAMIENTAS
Menú Modify:
COMANDO
Copy
Copia los objetos a una distancia determinada en una dirección
especificada.

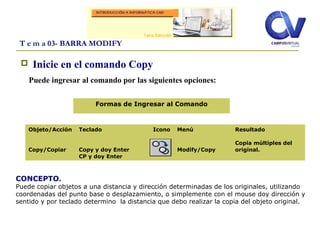

7.  Inicie en el comando Copy
Puede ingresar al comando por las siguientes opciones:
T e m a 03- BARRA MODIFY
Objeto/Acción
Copy/Copiar
Teclado
Copy y doy Enter
CP y doy Enter
Icono Menú
Modify/Copy
Resultado
Copia múltiples del
original.
Formas de Ingresar al Comando
CONCEPTO.
Puede copiar objetos a una distancia y dirección determinadas de los originales, utilizando
coordenadas del punto base o desplazamiento, o simplemente con el mouse doy dirección y
sentido y por teclado determino la distancia que debo realizar la copia del objeto original.

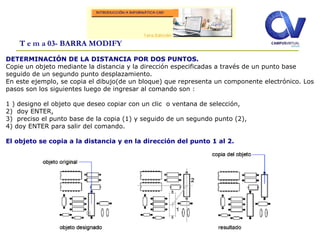

8. T e m a 03- BARRA MODIFY
DETERMINACIÓN DE LA DISTANCIA POR DOS PUNTOS.
Copie un objeto mediante la distancia y la dirección especificadas a través de un punto base
seguido de un segundo punto desplazamiento.
En este ejemplo, se copia el dibujo(de un bloque) que representa un componente electrónico. Los
pasos son los siguientes luego de ingresar al comando son :
1 ) designo el objeto que deseo copiar con un clic o ventana de selección,
2) doy ENTER,
3) preciso el punto base de la copia (1) y seguido de un segundo punto (2),
4) doy ENTER para salir del comando.
El objeto se copia a la distancia y en la dirección del punto 1 al 2.

9. T e m a 03- BARRA MODIFY
CREACIÓN DE VARIAS COPIAS.
El comando COPY o COPIA se repite para mayor comodidad. En el tercer paso dentro del
comando puedo dar tantos puntos desplazamientos o siguiente punto como tenga planificado,
para salir del comando, pulse ENTER.

10. T e m a 03- BARRA MODIFY
BARRA DE HERRAMIENTAS
Menú Modify:
COMANDO
Mirror
Crea una imagen simétrica de los objetos.

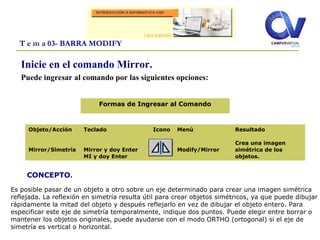

11. Inicie en el comando Mirror.
Puede ingresar al comando por las siguientes opciones:
T e m a 03- BARRA MODIFY
Objeto/Acción
Mirror/Simetría
Teclado
Mirror y doy Enter
MI y doy Enter
Icono Menú
Modify/Mirror
Resultado
Crea una imagen
simétrica de los
objetos.
Formas de Ingresar al Comando
CONCEPTO.
Es posible pasar de un objeto a otro sobre un eje determinado para crear una imagen simétrica
reflejada. La reflexión en simetría resulta útil para crear objetos simétricos, ya que puede dibujar
rápidamente la mitad del objeto y después reflejarlo en vez de dibujar el objeto entero. Para
especificar este eje de simetría temporalmente, indique dos puntos. Puede elegir entre borrar o
mantener los objetos originales, puede ayudarse con el modo ORTHO (ortogonal) si el eje de
simetría es vertical o horizontal.

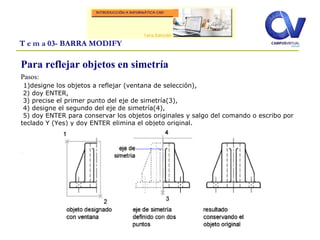

12. Para reflejar objetos en simetría
Pasos:
1)designe los objetos a reflejar (ventana de selección),
2) doy ENTER,
3) precise el primer punto del eje de simetría(3),
4) designe el segundo del eje de simetría(4),
5) doy ENTER para conservar los objetos originales y salgo del comando o escribo por
teclado Y (Yes) y doy ENTER elimina el objeto original.
.
T e m a 03- BARRA MODIFY

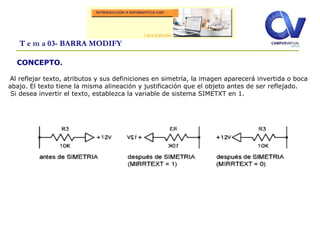

13. T e m a 03- BARRA MODIFY
Al reflejar texto, atributos y sus definiciones en simetría, la imagen aparecerá invertida o boca
abajo. El texto tiene la misma alineación y justificación que el objeto antes de ser reflejado.
Si desea invertir el texto, establezca la variable de sistema SIMETXT en 1.
CONCEPTO.

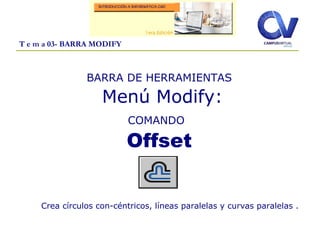

14. T e m a 03- BARRA MODIFY
BARRA DE HERRAMIENTAS
Menú Modify:
COMANDO
Offset
Crea círculos con-céntricos, líneas paralelas y curvas paralelas .

15.  Inicie en el comando Mirror.
Puede ingresar al comando por las siguientes opciones:
T e m a 03- BARRA MODIFY
Objeto/Acción
Offset/Paralelas
Teclado
Offset y doy Enter
O y doy Enter
Icono Menú
Modify/Offset
Resultado
Trazado de paralelas.
Formas de Ingresar al Comando
DESFASE crea un nuevo objeto cuya forma es paralela a la forma de un objeto designado.
Al desfasar un círculo o arco se crea un círculo o arco mayor o menor, dependiendo de qué
lado se especifique para realizar el desfase.

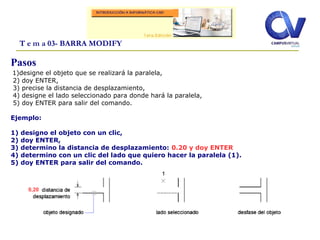

16. T e m a 03- BARRA MODIFY
Pasos
1)designe el objeto que se realizará la paralela,
2) doy ENTER,
3) precise la distancia de desplazamiento,
4) designe el lado seleccionado para donde hará la paralela,
5) doy ENTER para salir del comando.
Ejemplo:
1) designo el objeto con un clic,
2) doy ENTER,
3) determino la distancia de desplazamiento: 0.20 y doy ENTER
4) determino con un clic del lado que quiero hacer la paralela (1).
5) doy ENTER para salir del comando.
0,20

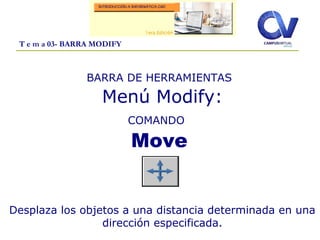

17. T e m a 03- BARRA MODIFY
BARRA DE HERRAMIENTAS
Menú Modify:
COMANDO
Move
Desplaza los objetos a una distancia determinada en una
dirección especificada.

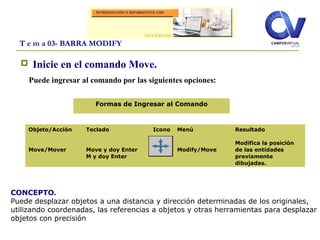

18.  Inicie en el comando Move.
Puede ingresar al comando por las siguientes opciones:
T e m a 03- BARRA MODIFY
Objeto/Acción
Move/Mover
Teclado
Move y doy Enter
M y doy Enter
Icono Menú
Modify/Move
Resultado
Modifica la posición
de las entidades
previamente
dibujadas.
Formas de Ingresar al Comando
CONCEPTO.
Puede desplazar objetos a una distancia y dirección determinadas de los originales,
utilizando coordenadas, las referencias a objetos y otras herramientas para desplazar
objetos con precisión

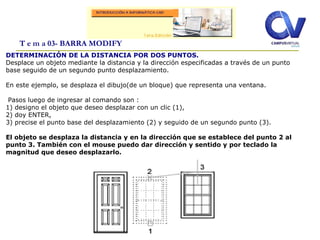

19. T e m a 03- BARRA MODIFY
DETERMINACIÓN DE LA DISTANCIA POR DOS PUNTOS.
Desplace un objeto mediante la distancia y la dirección especificadas a través de un punto
base seguido de un segundo punto desplazamiento.
En este ejemplo, se desplaza el dibujo(de un bloque) que representa una ventana.
Pasos luego de ingresar al comando son :
1) designo el objeto que deseo desplazar con un clic (1),
2) doy ENTER,
3) precise el punto base del desplazamiento (2) y seguido de un segundo punto (3).
El objeto se desplaza la distancia y en la dirección que se establece del punto 2 al
punto 3. También con el mouse puedo dar dirección y sentido y por teclado la
magnitud que deseo desplazarlo.

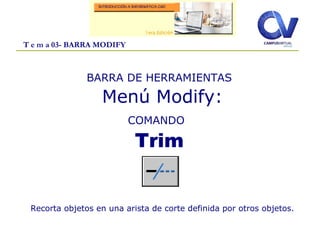

20. T e m a 03- BARRA MODIFY
BARRA DE HERRAMIENTAS
Menú Modify:
COMANDO
Trim
Recorta objetos en una arista de corte definida por otros objetos.

21.  Inicie en el comando Trim.
Puede ingresar al comando por las siguientes opciones:
T e m a 03- BARRA MODIFY
Objeto/Acción
Trim/Recortar
Teclado
Trim y doy Enter
TR y doy Enter
Icono Menú
Modify/Trim
Resultado
Recorta objetos en
una arista de corte
definida por otros
objetos.
Formas de Ingresar al Comando

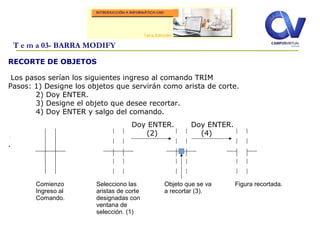

22. RECORTE DE OBJETOS
Los pasos serían los siguientes ingreso al comando TRIM
Pasos: 1) Designe los objetos que servirán como arista de corte.
2) Doy ENTER.
3) Designe el objeto que desee recortar.
4) Doy ENTER y salgo del comando.
.
.
T e m a 03- BARRA MODIFY
Comienzo
Ingreso al
Comando.
Selecciono las
aristas de corte
designadas con
ventana de
selección. (1)
Objeto que se va
a recortar (3).
Figura recortada.
Doy ENTER.
(2)
Doy ENTER.
(4)

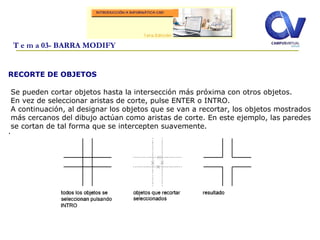

23. RECORTE DE OBJETOS
.
.
T e m a 03- BARRA MODIFY
Se pueden cortar objetos hasta la intersección más próxima con otros objetos.
En vez de seleccionar aristas de corte, pulse ENTER o INTRO.
A continuación, al designar los objetos que se van a recortar, los objetos mostrados
más cercanos del dibujo actúan como aristas de corte. En este ejemplo, las paredes
se cortan de tal forma que se intercepten suavemente.

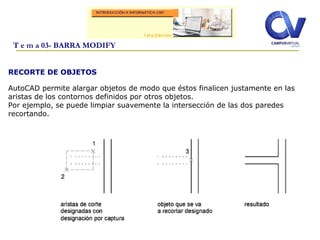

24. RECORTE DE OBJETOS
AutoCAD permite alargar objetos de modo que éstos finalicen justamente en las
aristas de los contornos definidos por otros objetos.
Por ejemplo, se puede limpiar suavemente la intersección de las dos paredes
recortando.
T e m a 03- BARRA MODIFY

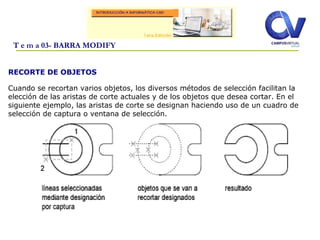

25. RECORTE DE OBJETOS
Cuando se recortan varios objetos, los diversos métodos de selección facilitan la
elección de las aristas de corte actuales y de los objetos que desea cortar. En el
siguiente ejemplo, las aristas de corte se designan haciendo uso de un cuadro de
selección de captura o ventana de selección.
T e m a 03- BARRA MODIFY

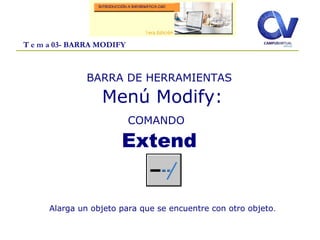

26. T e m a 03- BARRA MODIFY
BARRA DE HERRAMIENTAS
Menú Modify:
COMANDO
Extend
Alarga un objeto para que se encuentre con otro objeto.

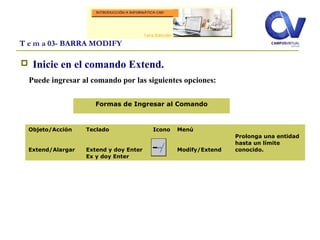

27.  Inicie en el comando Extend.
Puede ingresar al comando por las siguientes opciones:
T e m a 03- BARRA MODIFY
Objeto/Acción
Extend/Alargar
Teclado
Extend y doy Enter
Ex y doy Enter
Icono Menú
Modify/Extend
Prolonga una entidad
hasta un límite
conocido.
Formas de Ingresar al Comando

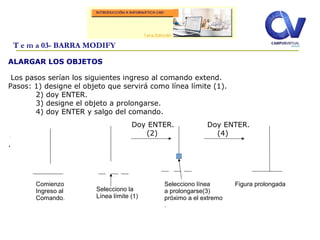

28. ALARGAR LOS OBJETOS
Los pasos serían los siguientes ingreso al comando extend.
Pasos: 1) designe el objeto que servirá como línea límite (1).
2) doy ENTER.
3) designe el objeto a prolongarse.
4) doy ENTER y salgo del comando.
.
.
T e m a 03- BARRA MODIFY
Comienzo
Ingreso al
Comando.
Selecciono la
Línea límite (1)
Selecciono línea
a prolongarse(3)
próximo a el extremo
.
Figura prolongada
Doy ENTER.
(2)
Doy ENTER.
(4)

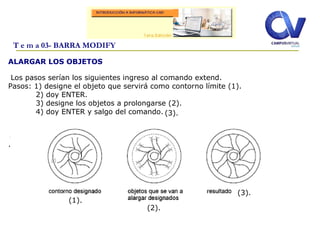

29. ALARGAR LOS OBJETOS
Los pasos serían los siguientes ingreso al comando extend.
Pasos: 1) designe el objeto que servirá como contorno límite (1).
2) doy ENTER.
3) designe los objetos a prolongarse (2).
4) doy ENTER y salgo del comando.
.
.
T e m a 03- BARRA MODIFY
(1).
(2).
(3).
(3).
