Ejemplo proyecto ejecucion cype

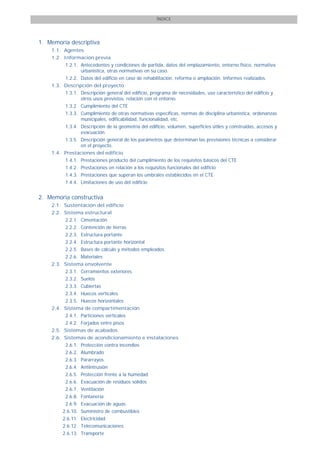

ÍNDICE

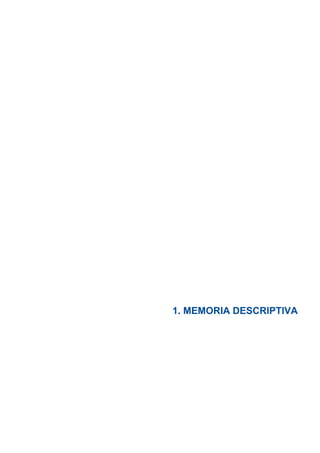

1. Memoria descriptiva
1.1. Agentes
1.2. Información previa
1.2.1. Antecedentes y condiciones de partida, datos del emplazamiento, entorno físico, normativa
urbanística, otras normativas en su caso.
1.2.2. Datos del edificio en caso de rehabilitación, reforma o ampliación. Informes realizados.
1.3. Descripción del proyecto
1.3.1. Descripción general del edificio, programa de necesidades, uso característico del edificio y
otros usos previstos, relación con el entorno.
1.3.2. Cumplimiento del CTE
1.3.3. Cumplimiento de otras normativas específicas, normas de disciplina urbanística, ordenanzas
municipales, edificabilidad, funcionalidad, etc.
1.3.4. Descripción de la geometría del edificio, volumen, superficies útiles y construidas, accesos y
evacuación.
1.3.5. Descripción general de los parámetros que determinan las previsiones técnicas a considerar
en el proyecto.
1.4. Prestaciones del edificio
1.4.1. Prestaciones producto del cumplimiento de los requisitos básicos del CTE
1.4.2. Prestaciones en relación a los requisitos funcionales del edificio
1.4.3. Prestaciones que superan los umbrales establecidos en el CTE
1.4.4. Limitaciones de uso del edificio

2. Memoria constructiva
2.1. Sustentación del edificio
2.2. Sistema estructural
2.2.1. Cimentación
2.2.2. Contención de tierras
2.2.3. Estructura portante
2.2.4. Estructura portante horizontal
2.2.5. Bases de cálculo y métodos empleados
2.2.6. Materiales
2.3. Sistema envolvente
2.3.1. Cerramientos exteriores
2.3.2. Suelos
2.3.3. Cubiertas
2.3.4. Huecos verticales

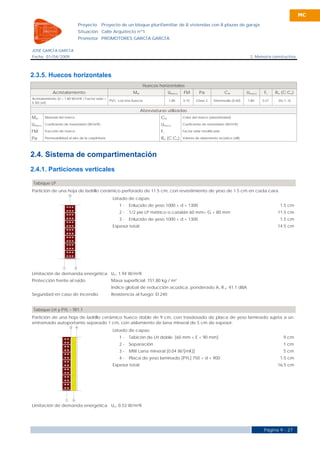

2.3.5. Huecos horizontales
2.4. Sistema de compartimentación
2.4.1. Particiones verticales
2.4.2. Forjados entre pisos
2.5. Sistemas de acabados
2.6. Sistemas de acondicionamiento e instalaciones
2.6.1. Protección contra incendios
2.6.2. Alumbrado
2.6.3. Pararrayos
2.6.4. Antiintrusión
2.6.5. Protección frente a la humedad
2.6.6. Evacuación de residuos sólidos

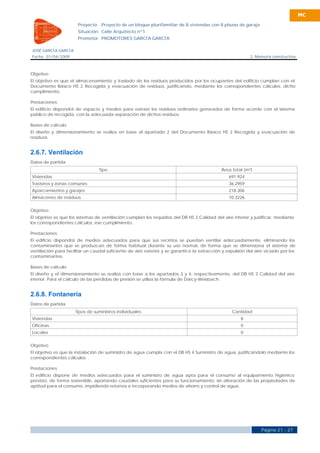

2.6.7. Ventilación
2.6.8. Fontanería
2.6.9. Evacuación de aguas
2.6.10. Suministro de combustibles
2.6.11. Electricidad

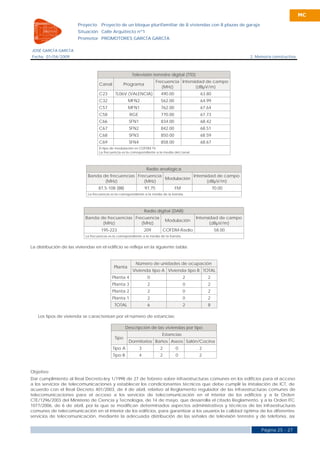

2.6.12. Telecomunicaciones
2.6.13. Transporte

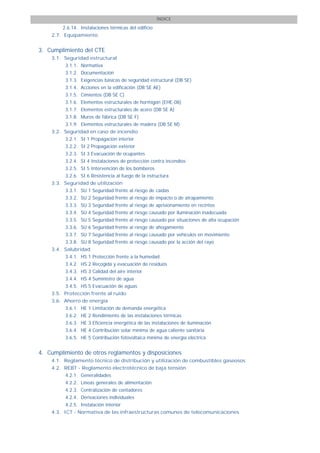

ÍNDICE

2.6.14. Instalaciones térmicas del edificio
2.7. Equipamiento

3. Cumplimiento del CTE
3.1. Seguridad estructural
3.1.1. Normativa
3.1.2. Documentación
3.1.3. Exigencias básicas de seguridad estructural (DB SE)
3.1.4. Acciones en la edificación (DB SE AE)

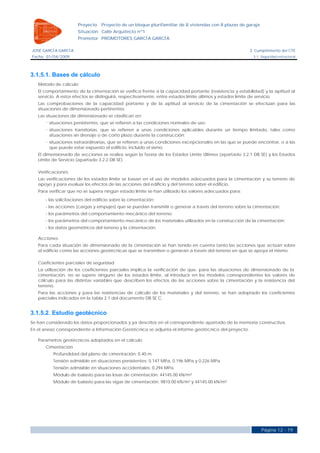

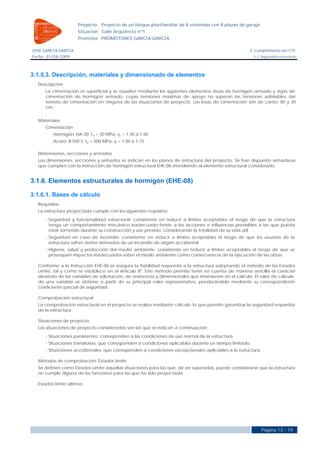

3.1.5. Cimientos (DB SE C)
3.1.6. Elementos estructurales de hormigón (EHE-08)
3.1.7. Elementos estructurales de acero (DB SE A)
3.1.8. Muros de fábrica (DB SE F)
3.1.9. Elementos estructurales de madera (DB SE M)

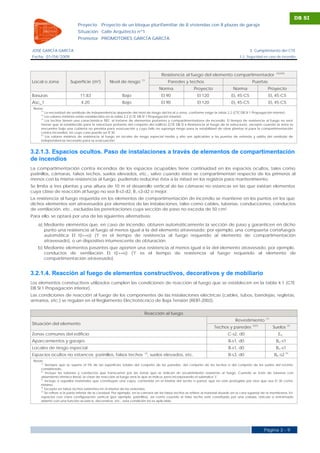

3.2. Seguridad en caso de incendio

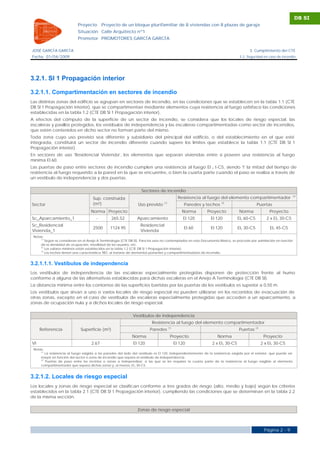

3.2.1. SI 1 Propagación interior

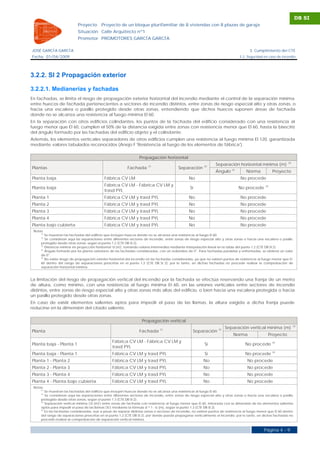

3.2.2. SI 2 Propagación exterior
3.2.3. SI 3 Evacuación de ocupantes
3.2.4. SI 4 Instalaciones de protección contra incendios
3.2.5. SI 5 Intervención de los bomberos

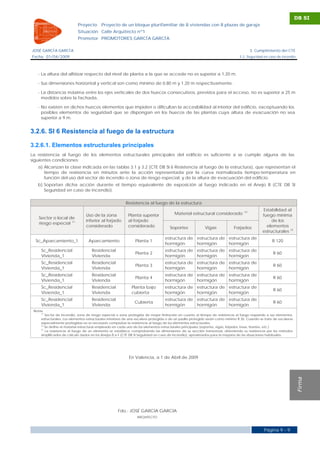

3.2.6. SI 6 Resistencia al fuego de la estructura
3.3. Seguridad de utilización
3.3.1. SU 1 Seguridad frente al riesgo de caídas
3.3.2. SU 2 Seguridad frente al riesgo de impacto o de atrapamiento
3.3.3. SU 3 Seguridad frente al riesgo de aprisionamiento en recintos
3.3.4. SU 4 Seguridad frente al riesgo causado por iluminación inadecuada
3.3.5. SU 5 Seguridad frente al riesgo causado por situaciones de alta ocupación
3.3.6. SU 6 Seguridad frente al riesgo de ahogamiento
3.3.7. SU 7 Seguridad frente al riesgo causado por vehículos en movimiento
3.3.8. SU 8 Seguridad frente al riesgo causado por la acción del rayo
3.4. Salubridad
3.4.1. HS 1 Protección frente a la humedad
3.4.2. HS 2 Recogida y evacuación de residuos

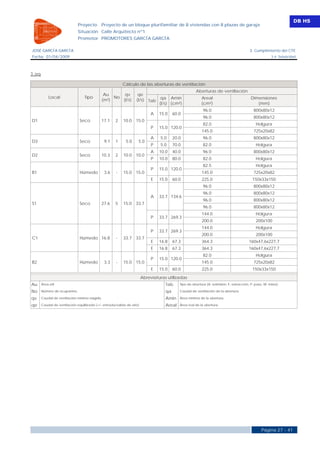

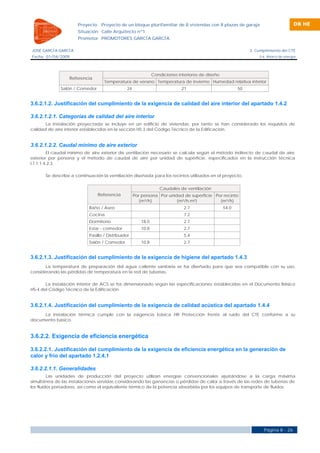

3.4.3. HS 3 Calidad del aire interior
3.4.4. HS 4 Suministro de agua

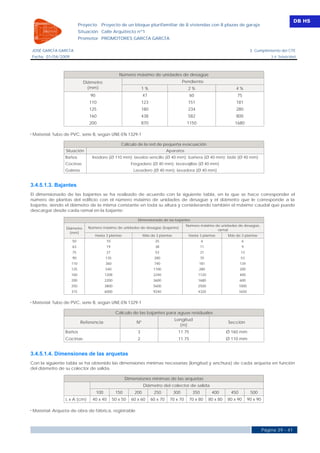

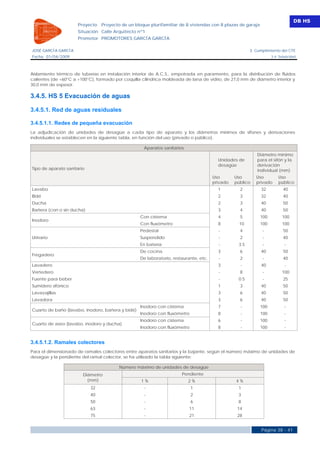

3.4.5. HS 5 Evacuación de aguas
3.5. Protección frente al ruido

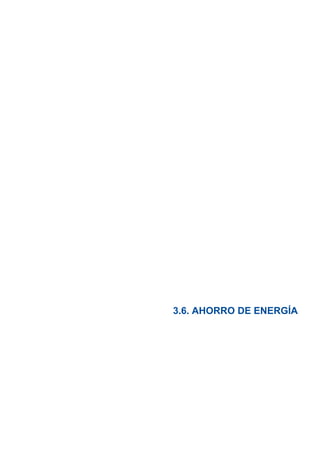

3.6. Ahorro de energía

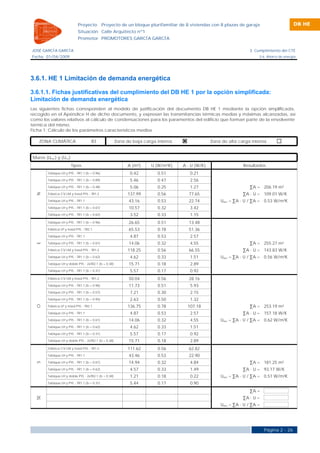

3.6.1. HE 1 Limitación de demanda energética
3.6.2. HE 2 Rendimiento de las instalaciones térmicas
3.6.3. HE 3 Eficiencia energética de las instalaciones de iluminación
3.6.4. HE 4 Contribución solar mínima de agua caliente sanitaria
3.6.5. HE 5 Contribución fotovoltaica mínima de energía eléctrica

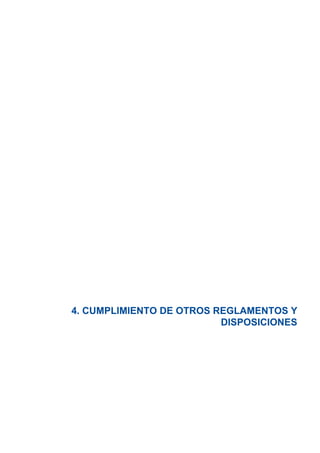

4. Cumplimiento de otros reglamentos y disposiciones

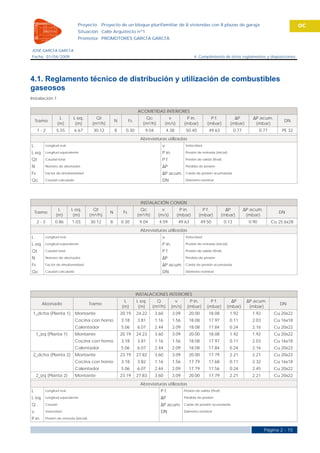

4.1. Reglamento técnico de distribución y utilización de combustibles gaseosos
4.2. REBT - Reglamento electrotécnico de baja tensión
4.2.1. Generalidades
4.2.2. Líneas generales de alimentación
4.2.3. Centralización de contadores
4.2.4. Derivaciones individuales

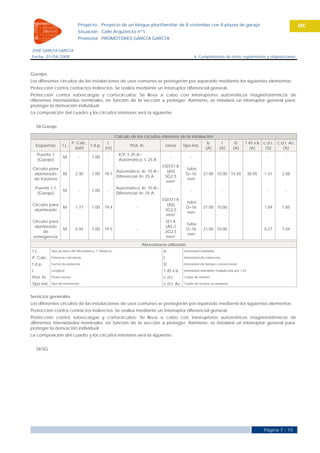

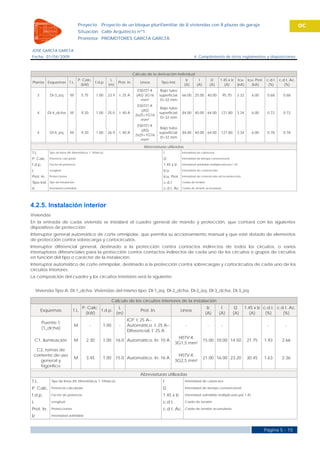

4.2.5. Instalación interior

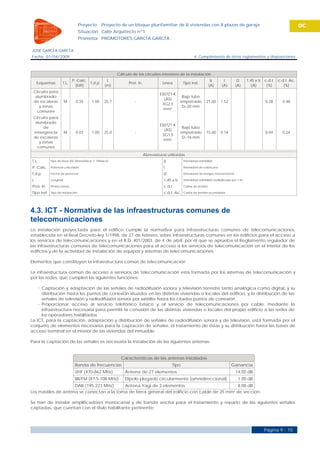

4.3. ICT - Normativa de las infraestructuras comunes de telecomunicaciones

MD

Proyecto Proyecto de un bloque plurifamiliar de 8 viviendas con 8 plazas de garaje
Situación Calle Arquitecto nº1
Promotor PROMOTORES GARCÍA GARCÍA

JOSÉ GARCÍA GARCÍA
Fecha 01/04/2009 1. Memoria descriptiva

1.1. Agentes
CIF/NIF: B99999999; Dirección: C/ ARQUITECTO, 7 bajo VALENCIA (VALENCIA )
Representante legal: ABOGADOS S.A.
CIF/NIF: 9999999-P; Dirección: ARQUITECTO VALENCIA (VALENCIA )

Proyectista JOSÉ GARCÍA GARCÍA, ARQUITECTO, Nº Colegiado: 9999, Colegio: C.O.A.C.V.
CIF/NIF: 9999999-PDirección: C/ARQUITECTO nº77 VALENCIA (VALENCIA )

Director de Obra JOSÉ GARCÍA GARCÍA
CIF/NIF: 9999999-pDirección: C/ ARQUITECTO nº 44 VALENCIA (VALENCIA )

Director de Ejecución JOSÉ GARCÍA GARCÍA
CIF/NIF: 9999999-PDirección: C/ ARQUITECTO nº55 VALENCIA (VALENCIA )

Constructor CONSTRUCCIONES Y REFORMAS GARCÍA GARCÍA
CIF/NIF: B-9999999; Dirección: C/ ARQUITECTO nº33 VALENCIA (VALENCIA )
Representante legal: ABOGADOS S.A.
CIF/NIF: 9999999-P; Dirección: C/ ARQUITECTO nº 88 VALENCIA (VALENCIA )

Coordinador de JOSÉ GARCÍA GARCÍA
seguridad y salud en
obra CIF/NIF: Dirección: C/ ARQUITECTO nº66

Entidades de control CONTROL, S.A.
CIF/NIF: A-99999; Dirección: C/ ARQUITECTO nº99 VALENCIA (VALENCIA )

1.2. Información previa
1.2.1. Antecedentes y condiciones de partida, datos del emplazamiento, entorno físico,
normativa urbanística, otras normativas en su caso.
Antecedentes y La información necesaria para la redacción del proyecto (geometría, dimensiones, superficie
condicionantes de del solar de su propiedad e información urbanística), ha sido aportada por el promotor para
partida ser incorporada a la presente memoria.

Emplazamiento El solar objeto del presente proyecto se encuentra en la calle ARQUITECTO nº1, tiene una
configuración rectangular con una superficie en planta de 320 m².

Entorno físico El solar se encuentra situado en el centro urbano en la zona de ensanche, dentro de una
trama urbana con calles ortogonales amplias, manzanas regulares, junto a edificaciones entre
medianeras con alturas similares a la del proyecto.

Justificación de la Marco normativo Oblig. Recom.
normativa urbanística
Ley 6/1998, de 13 de Abril, sobre Régimen del Suelo y Valoraciones X
Código Técnico de la Edificación X

Página 2 - 13

MD



1.2.2. Datos del edificio en caso de rehabilitación, reforma o ampliación. Informes
realizados.
No procede, ya que se trata de una obra nueva.

1.3. Descripción del proyecto
1.3.1. Descripción general del edificio, programa de necesidades, uso característico
del edificio y otros usos previstos, relación con el entorno.
Descripción general del El edificio proyectado corresponde a la tipología de vivienda plurifamiliar entre medianeras,
edificio compuesto de 8 plantas sobre rasante.
Las viviendas se componen de salón comedor, cocina, 3 dormitorios y 2 baños.
La composición en planta contempla la condición de edificio en esquina, la ubicación de los
núcleos de comunicación y el programa de necesidades requerido por el promotor. Partiendo
de estas premisas, se ha proyectado una distribución en planta con el mínimo de espacios
residuales, actuando el núcleo de comunicación vertical como elemento ordenador del
espacio.
La composición en planta contempla la condición de edificio entre medianeras, la ubicación
de los núcleos de comunicación y el programa de necesidades requerido por el promotor.
Partiendo de estas premisas, se ha proyectado una distribución en planta con el mínimo de
espacios residuales, actuando el núcleo de comunicación vertical como elemento ordenador
del espacio.

Programa de El programa de necesidades requerido por el promotor viene condicionado por la demanda
necesidades del mercado inmobiliario para este tipo de viviendas colectivas en un entorno urbano
consolidado, componiéndose de salón-comedor, cocina,3 dormitorios y 2 baños.
El programa de necesidades que se recibe por parte de la propiedad para la redacción del
presente proyecto contempla plazas de aparcamiento y trasteros en la planta sótano, locales
comerciales en planta baja y viviendas en las plantas altas.

Uso característico del El uso característico del edificio es residencial en las plantas altas y aparcamientos en la planta
edificio baja.

Otros usos previstos No se prevé otros usos.

Relación con el entorno Se trata de un edificio entre medianeras, que ajusta su altura de cornisa con la de los edificios
colindantes.

1.3.2. Cumplimiento del CTE
El presente proyecto cumple el Código Técnico de la Edificación, satisfaciendo las exigencias básicas para cada uno de los
requisitos básicos de 'Seguridad estructural', 'Seguridad en caso de incendio', 'Seguridad de utilización', 'Higiene, salud y
protección del medio ambiente', 'Protección frente al ruido' y 'Ahorro de energía y aislamiento térmico', establecidos en el
artículo 3 de la Ley 38/1999, de 5 de noviembre, de Ordenación de la Edificación.
En el proyecto se ha optado por adoptar las soluciones técnicas y los procedimientos propuestos en los Documentos Básicos
del CTE, cuya utilización es suficiente para acreditar el cumplimiento de las exigencias básicas impuestas en el CTE.

1.3.3. Cumplimiento de otras normativas específicas, normas de disciplina
urbanística, ordenanzas municipales, edificabilidad, funcionalidad, etc.

Página 3 - 13

MD

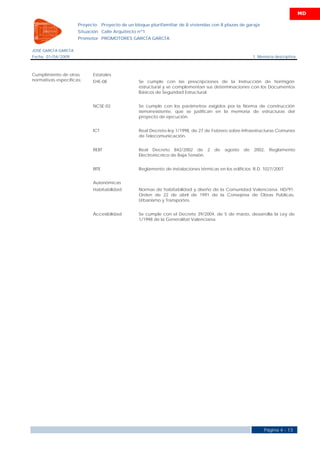

Cumplimiento de otras Estatales
normativas específicas: EHE-08 Se cumple con las prescripciones de la Instrucción de hormigón
estructural y se complementan sus determinaciones con los Documentos
Básicos de Seguridad Estructural.

NCSE-02 Se cumple con los parámetros exigidos por la Norma de construcción
sismorresistente, que se justifican en la memoria de estructuras del
proyecto de ejecución.

ICT Real Decreto-ley 1/1998, de 27 de Febrero sobre Infraestructuras Comunes
de Telecomunicación.

REBT Real Decreto 842/2002 de 2 de agosto de 2002, Reglamento
Electrotécnico de Baja Tensión.

RITE Reglamento de instalaciones térmicas en los edificios. R.D. 1027/2007.

Autonómicas
Habitabilidad Normas de habitabilidad y diseño de la Comunidad Valenciana. HD/91.
Orden de 22 de abril de 1991 de la Consejería de Obras Públicas,
Urbanismo y Transportes.

Accesibilidad Se cumple con el Decreto 39/2004, de 5 de marzo, desarrolla la Ley de
1/1998 de la Generalitat Valenciana.

Página 4 - 13

MD

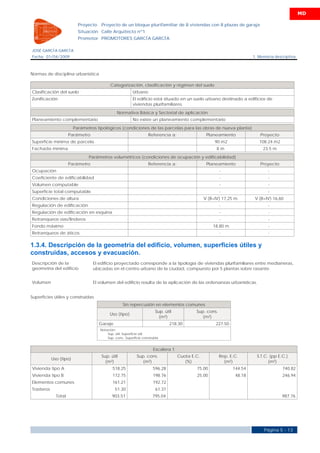

Normas de disciplina urbanística

Categorización, clasificación y régimen del suelo
Clasificación del suelo Urbano
Zonificación El edificio está situado en un suelo urbano destinado a edificios de
viviendas plurifamiliares.
Normativa Básica y Sectorial de aplicación
Planeamiento complementario No existe un planeamiento complementario
Parámetros tipológicos (condiciones de las parcelas para las obras de nueva planta)
Parámetro Referencia a: Planeamiento Proyecto
Superficie mínima de parcela 90 m2 108.24 m2
Fachada mínima 8m 23.5 m
Parámetros volumétricos (condiciones de ocupación y edificabilidad)
Parámetro Referencia a: Planeamiento Proyecto
Ocupación - -
Coeficiente de edificabilidad - -
Volumen computable - -
Superficie total computable - -
Condiciones de altura V (B+IV) 17,25 m. V (B+IV) 16,60
Regulación de edificación - -
Regulación de edificación en esquina - -
Retranqueos vías/linderos - -
Fondo máximo 18.80 m -
Retranqueos de áticos - -

1.3.4. Descripción de la geometría del edificio, volumen, superficies útiles y
construidas, accesos y evacuación.
Descripción de la El edificio proyectado corresponde a la tipología de viviendas plurifamiliares entre medianeras,
geometría del edificio ubicadas en el centro urbano de la ciudad, compuesto por 5 plantas sobre rasante.

Volumen El volumen del edificio resulta de la aplicación de las ordenanzas urbanísticas.

Superficies útiles y construidas
Sin repercusión en elementos comunes
Sup. útil Sup. cons.
Uso (tipo)
(m²) (m²)
Garaje 218.30 227.50
Notación:
Sup. útil: Superficie útil
Sup. cons.: Superficie construida

Escalera 1
Sup. útil Sup. cons. Cuota E.C. Rep. E.C. S.T.C. (pp E.C.)
Uso (tipo)
(m²) (m²) (%) (m²) (m²)
Vivienda tipo A 518.25 596.28 75.00 144.54 740.82
Vivienda tipo B 172.75 198.76 25.00 48.18 246.94
Elementos comunes 161.21 192.72
Trasteros 51.30 61.37
Total 903.51 795.04 987.76

Página 5 - 13

MD



Escalera 1
Sup. útil Sup. cons. Cuota E.C. Rep. E.C. S.T.C. (pp E.C.)
Uso (tipo)
(m²) (m²) (%) (m²) (m²)
Notación:
Sup. útil: Superficie útil
Sup. cons.: Superficie construida
Cuota E.C.: Cuota de participación sobre elementos comunes
Rep. E.C.: Repercusión sobre elementos comunes
S.T.C. (pp E.C.): Superficie total construida más repercusión sobre elementos comunes

Accesos El acceso se produce por la fachada de la calle Arquitecto nº1.

Evacuación El solar cuenta con un único lindero de contacto con el espacio público (calle).

1.3.5. Descripción general de los parámetros que determinan las previsiones técnicas
a considerar en el proyecto.

1.3.5.1. Sistema estructural

1.3.5.1.1. Cimentación
La cimentación es superficial y se resuelve mediante los siguientes elementos: losas de hormigón armado, cuyas tensiones
máximas de apoyo no superan las tensiones admisibles del terreno de cimentación en ninguna de las situaciones de
proyecto. Las losas de cimentación son de canto: 60 cm.

1.3.5.1.2. Estructura de contención
No son necesarias estructuras de contención de tierras.

1.3.5.1.3. Estructura portante
La estructura portante vertical se compone de los siguientes elementos: Pilares de hormigón armado de sección rectangular.
Las dimensiones y armaduras de los pilares se indican en los correspondientes planos de proyecto.
La estructura portante horizontal se compone de losas macizas de comportamiento bidireccional de tal manera que las
vigas embebidas dispuestas cumplen funciones de rigidización de bordes perimetrales y de huecos.

1.3.5.1.4. Estructura horizontal
La estructura horizontal está compuesta por los siguientes elementos:
losas macizas de hormigón armado de canto 30 cm.

1.3.5.2. Sistema de compartimentación
Particiones verticales
1. Tabique LP

Partición de una hoja de ladrillo cerámico perforado de 11.5 cm, con revestimiento de yeso de 1.5 cm en cada
cara.

2. Tabique LH y PYL - TR1.1

Partición de una hoja de ladrillo cerámico hueco doble de 9 cm, con trasdosado de placa de yeso laminado
sujeta a un entramado autoportante separado 1 cm, con aislamiento de lana mineral de 5 cm de espesor.

3. P4.1 PYL_simple_78

Página 6 - 13

MD



Tabique sencillo de entramado autoportante con placas de yeso laminado de 15 mm, con aislamiento de lana
mineral de 48 mm de espesor en el alma.

4. TR2.1 - Tabique LH y doble PYL - TR2.1

Partición de una hoja de ladrillo cerámico hueco doble de 9 cm, con doble trasdosado de placas de yeso
laminado con aislamiento de lana mineral de 3 cm de espesor.

Forjados entre pisos
1. Losa 25 - S01.MW.WD

Losa maciza de 25 cm de canto. Con suelo flotante (mortero de cemento) de 5 cm de espesor sobre aislante
térmico y acústico a ruido de impactos (lana mineral (MW)) de 60 mm de espesor y acabado de parquet.

2. Losa 25 - S01.MW.MC

Losa maciza de 25 cm de canto. Con suelo flotante (mortero de cemento) de 5 cm de espesor sobre aislante
térmico y acústico a ruido de impactos (lana mineral (MW)) de 60 mm de espesor y acabado de mosaico
cerámico.

3. T.C100.PES - Losa 25 - S01.MW.WD

Falso techo suspendido (escayola (PES)) de 20 mm de espesor con cámara de aire de 100 cm de altura. Losa
maciza de 25 cm de canto. Con suelo flotante (mortero de cemento) de 5 cm de espesor sobre aislante térmico y
acústico a ruido de impactos (lana mineral (MW)) de 60 mm de espesor y acabado de parquet.

4. T.C100.PES - Losa 25 - S01.MW.MC

maciza de 25 cm de canto. Con suelo flotante (mortero de cemento) de 5 cm de espesor sobre aislante térmico y
acústico a ruido de impactos (lana mineral (MW)) de 60 mm de espesor y acabado de mosaico cerámico.

5. T.C100.PES - Losa 25 - S.P

maciza de 25 cm de canto. Con acabado de piedra.

6. T.C35.MW50.PES - Losa 25 - S01.PE.WD

Falso techo suspendido (escayola (PES)) de 20 mm de espesor con cámara de aire de 35 cm de altura y tendido de
aislante térmico (lana mineral (MW)) de 50 mm de espesor. Losa maciza de 25 cm de canto. Con suelo flotante
(mortero de cemento) de 5 cm de espesor sobre aislante térmico y acústico a ruido de impactos (espuma de
polietileno (PE)) de 3 mm de espesor y acabado de parquet.

7. T.C35.MW50.PES - Losa 25 - S01.PE.MC

(mortero de cemento) de 5 cm de espesor sobre aislante térmico y acústico a ruido de impactos (espuma de
polietileno (PE)) de 3 mm de espesor y acabado de mosaico cerámico.

8. T04.PES.P<10% - Losa 25 - S.P

aislante térmico (lana mineral (MW)) de 50 mm de espesor. Losa maciza de 25 cm de canto. Con acabado de
piedra.

9. T.C35.MW50.PES - Losa 25 - S01.MW.WD

(mortero de cemento) de 5 cm de espesor sobre aislante térmico y acústico a ruido de impactos (lana mineral
(MW)) de 60 mm de espesor y acabado de parquet.

Página 7 - 13

MD



1.3.5.3. Sistema envolvente
Fachadas
1. Fábrica CV LM

Cerramiento de ladrillo macizo cara vista de 11.5 cm, enlucido en el interior

2. Fábrica CV LM y trasd PYL - TR1.2

Cerramiento de ladrillo macizo cara vista de 11.5 cm, cámara de aire sin ventilar de 1 cm y trasdosado de doble
placa de yeso laminado de 12.5 mm, con aislamiento de lana mineral de 5 cm de espesor y barrera de vapor
incorporada.

Medianerías
1. Fábrica LP

Partición de una hoja de ladrillo cerámico perforado de 11.5 cm, con enfoscado exterior y enlucido en la parte
interior.

2. Fábrica LP y trasd PYL - TR2.1

Cerramiento de una hoja de ladrillo perforado de 11.5 cm con enfoscado exterior y trasdosado interior de placa de
yeso laminado, con aislamiento de lana mineral de 3 cm de espesor y barrera de vapor incorporada.

Soleras
1. Losa 40 cm - S.P

Losa de 40 cm de canto. Con acabado de piedra.

2. Losa 40 cm - S.M40.MW60.M80.MC

Losa de 40 cm de canto. Con capa de regularización de 4 cm de espesor, losa flotante de 8 cm de espesor con
aislante térmico (lana mineral) de 60 mm de espesor y acabado de mosaico cerámico.

Azoteas
1. Transitable Inv Losa 20

Cubierta plana transitable, no ventilada, tipo invertida, compuesta de losa maciza de 20 cm de canto como
elemento resistente, formación de pendientes mediante hormigón celular de 5 cm de espesor medio, lámina
bituminosa para impermeabilización y baldosa cerámica.

2. T.C35.MW50.PES - Transitable Inv Losa 20

aislante térmico (lana mineral (MW)) de 50 mm de espesor. Cubierta plana transitable, no ventilada, tipo invertida,
compuesta de losa maciza de 20 cm de canto como elemento resistente, formación de pendientes mediante
hormigón celular de 5 cm de espesor medio, lámina bituminosa para impermeabilización y baldosa cerámica.

Tejados
1. Cub.I. Teja Losa 20

Cubierta inclinada compuesta de losa maciza de 20 cm como elemento resistente, lámina bituminosa como
barrera de vapor, lana mineral de 100 mm de espesor como aislante térmico, lámina bituminosa para
impermeabilización y cobertura de teja cerámica.

2. T04.PES.P<10% - Cub.I. Teja Losa 20

aislante térmico (lana mineral (MW)) de 50 mm de espesor. Cubierta inclinada compuesta de losa maciza de 20 cm
como elemento resistente, lámina bituminosa como barrera de vapor, lana mineral de 100 mm de espesor como
aislante térmico, lámina bituminosa para impermeabilización y cobertura de teja cerámica.

Página 8 - 13

MD



1.3.5.4. Sistemas de acabados
Exteriores
- Fachada a la calle

- Mortero monocapa

- Medianera

- Mortero monocapa

Interiores
- Estar - comedor
- Suelo: Terrazo

- Paredes: Guarnecido y enlucido de yeso

- Techo: Guarnecido y enlucido de yeso

- Vestíbulo - pasillo
- Suelo: Terrazo


- Techo: Falso techo de placas de escayola

- Dormitorios
- Suelo: Terrazo


- Techo: Guarnecido y enlucido de yeso

- Cocina
- Suelo: Baldosas cerámicas

- Paredes: Alicatado con baldosas cerámicas


- Baño principal



- Baño secundario



- Terrazas

Página 9 - 13

MD



- Techo: Mortero monocapa

- Zonas comunes
- Suelo: Terrazo

- Paredes: Chapado con baldosas de piedra natural


- Garaje
- Suelo: Pintura plástica de resinas

- Techo: Enfoscado de cemento

- Escaleras

- Suelo: Piedra natural

1.3.5.5. Sistema de acondicionamiento ambiental
En el presente proyecto, se han elegido los materiales y los sistemas constructivos que garantizan las condiciones de higiene,
salud y protección del medio ambiente, alcanzando condiciones aceptables de salubridad y estanqueidad en el ambiente
interior del edificio y disponiendo de los medios para que no se deteriore el medio ambiente en su entorno inmediato, con
una adecuada gestión de los residuos que genera el uso previsto en el proyecto.
En el apartado 3 'Cumplimiento del CTE', punto 3.4 'Salubridad' de la memoria del proyecto de ejecución se detallan los
criterios, justificación y parámetros establecidos en el Documento Básico HS (Salubridad).

1.3.5.6. Sistema de servicios
Servicios externos al edificio necesarios para su correcto funcionamiento:

Suministro de agua Se dispone de acometida de abastecimiento de agua apta para el consumo humano. La
compañía suministradora aporta los datos de presión y caudal correspondientes.

Evacuación de aguas Existe red de alcantarillado municipal disponible para su conexionado en las inmediaciones
del solar.

Suministro eléctrico Se dispone de suministro eléctrico con potencia suficiente para la previsión de carga total del
edificio proyectado.

Telefonía y TV Existe acceso al servicio de telefonía disponible al público, ofertado por los principales
operadores.

Telecomunicaciones Se dispone infraestructura externa necesaria para el acceso a los servicios de
telecomunicación regulados por la normativa vigente.

Recogida de residuos El municipio dispone de sistema de recogida de basuras.

Otros ---

1.4. Prestaciones del edificio

Página 10 - 13

MD



1.4.1. Prestaciones producto del cumplimiento de los requisitos básicos del CTE
Prestaciones derivadas de los requisitos básicos relativos a la seguridad:
- Seguridad estructural (DB SE)
- Resistir todas las acciones e influencias que puedan tener lugar durante la ejecución y uso, con una durabilidad
apropiada en relación con los costos de mantenimiento, para un grado de seguridad adecuado.

- Evitar deformaciones inadmisibles, limitando a un nivel aceptable la probabilidad de un comportamiento dinámico
y degradaciones o anomalías inadmisibles.

- Conservar en buenas condiciones para el uso al que se destina, teniendo en cuenta su vida en servicio y su coste,
para una probabilidad aceptable.

- Seguridad en caso de incendio (DB SI)
- Se han dispuesto los medios de evacuación y los equipos e instalaciones adecuados para hacer posible el control
y la extinción del incendio, así como la transmisión de la alarma a los ocupantes, para que puedan abandonar o
alcanzar un lugar seguro dentro del edificio en condiciones de seguridad.

- El edificio tiene fácil acceso a los servicios de los bomberos. El espacio exterior inmediatamente próximo al edificio
cumple las condiciones suficientes para la intervención de los servicios de extinción.

- El acceso desde el exterior está garantizado, y los huecos cumplen las condiciones de separación para impedir la
propagación del fuego entre sectores.

- No se produce incompatibilidad de usos.

- La estructura portante del edificio se ha dimensionado para que pueda mantener su resistencia al fuego durante el
tiempo necesario, con el objeto de que se puedan cumplir las anteriores prestaciones. Todos los elementos
estructurales son resistentes al fuego durante un tiempo igual o superior al del sector de incendio de mayor
resistencia.

- No se ha proyectado ningún tipo de material que por su baja resistencia al fuego, combustibilidad o toxicidad
pueda perjudicar la seguridad del edificio o la de sus ocupantes.

- Seguridad de utilización (DB SU)
- Los suelos proyectados son adecuados para favorecer que las personas no resbalen, tropiecen o se dificulte la
movilidad, limitando el riesgo de que los usuarios sufran caídas.

- Los huecos, cambios de nivel y núcleos de comunicación se han diseñado con las características y dimensiones
que limitan el riesgo de caídas, al mismo tiempo que se facilita la limpieza de los acristalamientos exteriores en
condiciones de seguridad.

- Los elementos fijos o practicables del edificio se han diseñado para limitar el riesgo de que los usuarios puedan
sufrir impacto o atrapamiento.

- Los recintos con riesgo de aprisionamiento se han proyectado de manera que se reduzca la probabilidad de
accidente de los usuarios.

- En las zonas de circulación interiores y exteriores se ha diseñado una iluminación adecuada, de manera que se
limita el riesgo de posibles daños a los usuarios del edificio, incluso en el caso de emergencia o de fallo del
alumbrado normal.

- El diseño del edificio facilita la circulación de las personas y la sectorización con elementos de protección y
contención en previsión del riesgo de aplastamiento, para limitar el riesgo causado por situaciones con alta
ocupación.

- En las zonas de aparcamiento o de tránsito de vehículos, se ha realizado un diseño adecuado para limitar el riesgo
causado por vehículos en movimiento.

- El dimensionamiento de las instalaciones de protección contra el rayo se ha realizado de acuerdo al Documento
Básico SU 8 Seguridad frente al riesgo causado por la acción del rayo.

Prestaciones derivadas de los requisitos básicos relativos a la habitabilidad:

Página 11 - 13

MD



- Salubridad (DB HS)
- En el presente proyecto se han dispuesto los medios que impiden la penetración de agua o, en su caso, permiten
su evacuación sin producción de daños, con el fin de limitar el riesgo de presencia inadecuada de agua o
humedad en el interior de los edificios y en sus cerramientos como consecuencia del agua procedente de
precipitaciones atmosféricas, de escorrentías, del terreno o de condensaciones.

- El edificio dispone de espacios y medios para extraer los residuos ordinarios generados en ellos de forma acorde
con el sistema público de recogida de tal forma que se facilite la adecuada separación en origen de dichos
residuos, la recogida selectiva de los mismos y su posterior gestión.

- Se han previsto los medios para que los recintos se puedan ventilar adecuadamente, eliminando los contaminantes
que se produzcan de forma habitual durante su uso normal, con un caudal suficiente de aire exterior y con una
extracción y expulsión suficiente del aire viciado por los contaminantes.

- Se ha dispuesto de medios adecuados para suministrar al equipamiento higiénico previsto de agua apta para el
consumo de forma sostenible, con caudales suficientes para su funcionamiento, sin la alteración de las
propiedades de aptitud para el consumo, que impiden los posibles retornos que puedan contaminar la red,
disponiendo además de medios que permiten el ahorro y el control del consumo de agua.

- Los equipos de producción de agua caliente dotados de sistemas de acumulación y los puntos terminales de
utilización disponen de unas características tales que evitan el desarrollo de gérmenes patógenos.

- El edificio proyectado dispone de los medios adecuados para extraer las aguas residuales generadas en ellos de
forma independiente o conjunta con las precipitaciones atmosféricas y con las escorrentías.

- Protección frente al ruido (DB HR)

- Los elementos constructivos que conforman los recintos en el presente proyecto, tienen unas características
acústicas adecuadas para reducir la transmisión del ruido aéreo, del ruido de impactos y del ruido y vibraciones de
las instalaciones propias del edificio, así como para limitar el ruido reverberante.

- Ahorro de energía y aislamiento térmico (DB HE)
- El edificio dispone de una envolvente de características tales que limita adecuadamente la demanda energética
necesaria para alcanzar el bienestar térmico en función del clima de la localidad, del uso del edificio y del
régimen de verano-invierno, así como por sus características de aislamiento e inercia, permeabilidad al aire y
exposición a la radiación solar, reduce el riesgo de aparición de humedades de condensación superficiales e
intersticiales que puedan perjudicar sus características y tratando adecuadamente los puentes térmicos para
limitar las pérdidas o ganancias de calor y evitar problemas higrotérmicos en los mismos.

- El edificio dispone de las instalaciones térmicas apropiadas destinadas a proporcionar el bienestar térmico de sus
ocupantes, regulando el rendimiento de las mismas y de sus equipos.

- El edificio dispone de unas instalaciones de iluminación adecuadas a las necesidades de sus usuarios y a la vez
eficaces energéticamente con un sistema de control que permite ajustar el encendido a la ocupación real de la
zona, así como de un sistema de regulación que optimiza el aprovechamiento de la luz natural, en las zonas que
reúnen unas determinadas condiciones.

- Se ha previsto para la demanda de agua caliente sanitaria la incorporación de sistemas de captación,
almacenamiento y utilización de energía solar de baja temperatura, adecuada a la radiación solar global de su
emplazamiento y a la demanda de agua caliente del edificio.

1.4.2. Prestaciones en relación a los requisitos funcionales del edificio
- Utilización
- Los núcleos de comunicación (escaleras y ascensores, en su caso), se han dispuesto de forma que se reduzcan los
recorridos de circulación y de acceso a las viviendas.

- En las viviendas se ha primado también la reducción de recorridos de circulación, evitando los espacios residuales
como pasillos, con el fin de que la superficie sea la necesaria y adecuada al programa requerido.

Página 12 - 13

MD



- Las superficies y las dimensiones de las dependencias se ajustan a los requisitos del mercado, cumpliendo los
mínimos establecidos por las normas de habitabilidad vigentes.

- Accesibilidad

- El acceso al edificio y a sus dependencias se ha diseñado de manera que se permite a las personas con movilidad
y comunicación reducidas la circulación por el edificio en los términos previstos en la normativa específica.

- Acceso a los servicios
- Se ha proyectado el edificio de modo que se garantizan los servicios de telecomunicación (conforme al Real
Decreto-ley 1/1998, de 27 de Febrero, sobre Infraestructuras Comunes de Telecomunicación), así como de telefonía
y audiovisuales.

- Se han previsto, en la zona de acceso al edificio, los casilleros postales adecuados al uso previsto en el proyecto.

1.4.3. Prestaciones que superan los umbrales establecidos en el CTE
Por expresa voluntad del Promotor, no se han incluido en el presente proyecto prestaciones que superen los umbrales
establecidos en el CTE, en relación a los requisitos básicos de seguridad y habitabilidad.

1.4.4. Limitaciones de uso del edificio
- Limitaciones de uso del edificio en su conjunto
- El edificio sólo podrá destinarse a los usos previstos en el proyecto.

- La dedicación de alguna de sus dependencias a un uso distinto del proyectado requerirá de un proyecto de
reforma y cambio de uso que será objeto de nueva licencia.

- Este cambio de uso será posible siempre y cuando el nuevo destino no altere las condiciones del resto del edificio
ni menoscabe las prestaciones iniciales del mismo en cuanto a estructura, instalaciones, etc.

- Limitaciones de uso de las dependencias

- Aquellas que incumplan las precauciones, prescripciones y prohibiciones de uso referidas a las dependencias del
inmueble, contenidas en el Manual de Uso y Mantenimiento del edificio.

- Limitaciones de uso de las instalaciones

- Aquellas que incumplan las precauciones, prescripciones y prohibiciones de uso de sus instalaciones, contenidas
en el Manual de Uso y Mantenimiento del edificio.

En Valencia, a 1 de Abril de 2009

Fdo.: JOSÉ GARCÍA GARCÍA
Firma

ARQUITECTO

Página 13 - 13

MC


Fecha 01/04/2009 2. Memoria constructiva

2.1. Sustentación del edificio
El tipo de cimentación previsto se describe en el capítulo 1.3 Descripción del proyecto de la Memoria descriptiva.
Características del terreno de cimentación:
La cimentación del edificio se sitúa en un estrato descrito como: 'arcilla semidura'.
La profundidad de cimentación respecto de la rasante es de 0.5 m.
La tensión admisible prevista del terreno a la profundidad de cimentación es de 147.2 kN/m².
Por lo tanto, el Ensayo Geotécnico reunirá las siguientes características:

Tipo de construcción C-2
Grupo de terreno T-2
Distancia máxima entre puntos de reconocimiento 25 m
Profundidad orientativa de los reconocimientos 25 m
Número mínimo de sondeos mecánicos 3
Porcentaje de sustitución por pruebas continuas de penetración 50 %

Las técnicas de prospección serán las indicadas en el Anexo C del Documento Básico SE-C.
El Estudio Geotécnico incluirá un informe redactado y firmado por un técnico competente, visado por el Colegio Profesional
correspondiente (según el Apartado 3.1.6 del Documento Básico SE-C).

2.2. Sistema estructural
2.2.1. Cimentación
Las vigas de cimentación se dimensionan para soportar los axiles especificados por la normativa, obtenidos como una
fracción de las cargas verticales de los elementos de cimentación dispuestos en cada uno de los extremos. Aquellas vigas
que se comportan como vigas centradoras soportan, además, los momentos flectores y esfuerzos cortantes derivados de los
momentos que transmiten los soportes existentes en sus extremos.
Además de comprobar las condiciones de resistencia de las vigas de cimentación, se comprueban las dimensiones
geométricas mínimas, armaduras necesarias por flexión y cortante, cuantías mínimas, longitudes de anclaje, diámetros
mínimos, separaciones mínimas y máximas de armaduras y máximas aberturas de fisuras.
Para el cálculo de los elementos de cimentación sin vinculación exterior (losas y vigas flotantes) se considera que dichos
elementos apoyan sobre un suelo elástico (método del coeficiente de balasto) de acuerdo al modelo de Winkler, basado en
una constante de proporcionalidad entre fuerzas y desplazamientos, cuyo valor es el coeficiente o módulo de balasto. La
determinación de los desplazamientos y esfuerzos se realiza resolviendo la ecuación diferencial que relaciona la elástica del
elemento, el módulo de balasto y las cargas aplicadas. El valor de la tensión del terreno en cada punto se calcula como el
producto del módulo de balasto por el desplazamiento vertical en dicho punto.

2.2.2. Contención de tierras

2.2.3. Estructura portante
Los elementos portantes verticales se dimensionan con los esfuerzos originados por las vigas y forjados que soportan. Se
consideran las excentricidades mínimas de la norma y se dimensionan las secciones transversales (con su armadura, si
procede) de tal manera que en ninguna combinación se superen las exigencias derivadas de las comprobaciones frente a
los estados límites últimos y de servicio.
Se comprueban las armaduras necesarias (en los pilares), cuantías mínimas, diámetros mínimos, separaciones mínimas y
máximas, longitudes de anclaje de las armaduras y tensiones en las bielas de compresión.

2.2.4. Estructura portante horizontal
Los forjados (losas macizas) se consideran como paños cargados por las acciones gravitatorias debidas al peso propio de los
mismos, cargas permanentes y sobrecargas de uso. Los esfuerzos (cortantes, momentos flectores y torsores) son resistidos por
el hormigón y por las armaduras dispuestas, tanto superiores como inferiores.
Se comprueba que se han dispuesto las armaduras necesarias para resistir los esfuerzos actuantes, así como la resistencia al
punzonamiento, cuantías mínimas, separaciones mínimas y máximas y longitudes de anclaje.

Página 2 - 27

MC



2.2.5. Bases de cálculo y métodos empleados
En el cálculo de la estructura correspondiente al proyecto se emplean métodos de cálculo aceptados por la normativa
vigente. El procedimiento de cálculo consiste en establecer las acciones actuantes sobre la obra, definir los elementos
estructurales (dimensiones transversales, alturas, luces, disposiciones, etc.) necesarios para soportar esas acciones, fijar las
hipótesis de cálculo y elaborar uno o varios modelos de cálculo lo suficientemente ajustados al comportamiento real de la
obra y finalmente, la obtención de los esfuerzos, tensiones y desplazamientos necesarios para la posterior comprobación de
los correspondientes estados límites últimos y de servicio.
Las hipótesis de cálculo contempladas en el proyecto son:
Diafragma rígido en cada planta de forjados..
En las secciones transversales de los elementos se supone que se cumple la hipótesis de Bernouilli, es decir, que
permanecen planas después de la deformación.
Se desprecia la resistencia a tracción del hormigón.
Para las armaduras se considera un diagrama tensión-deformación del tipo elasto-plástico tanto en tracción como en
compresión.
Para el hormigón se considera un diagrama tensión-deformación del tipo parábola-rectángulo.

2.2.6. Materiales
En el presente proyecto se emplearán los siguientes materiales:
Hormigones
fck TM C. mín.
Posición Tipificación C CE a/c
(N/mm²) (mm) (kg)
Hormigón de limpieza HL-150/B/20 - Blanda 20 - 150 -
Losas de cimentación HA-25/B/20/IIa 25 Blanda 20 IIa 275 0,60
Pilares HA-25/B/20/IIa 25 Blanda 20 IIa 275 0,60
Losas HA-25/B/20/IIa 25 Blanda 20 IIa 275 0,60
Notación:
fck: Resistencia característica
C: Consistencia
TM: Tamaño máximo del árido
CE: Clase de exposición ambiental (general + específica)
C. mín.: Contenido mínimo de cemento
a/c: Máxima relación agua/ cemento

Aceros para armaduras
Límite elástico característico
Posición Tipo de acero
(N/mm²)
Losas de cimentación UNE-EN 10080 B 500 S 500
Pilares UNE-EN 10080 B 500 S 500
Losas UNE-EN 10080 B 500 S 500

Perfiles de acero
Límite elástico característico
Posición Tipo de acero
(N/mm²)
Vigas S275JR 275
Pilares S275JR 275
Perfilería en cubierta S275JR 275

2.3. Sistema envolvente

Página 3 - 27

MC



2.3.1. Cerramientos exteriores

2.3.1.1. Fachadas

Fábrica CV LM
2
Listado de capas:
1- 1/2 pie LM métrico o catalán 40 mm< G < 50 mm 11.5 cm
2- Enlucido de yeso 1000 < d < 1300 1.5 cm
Espesor total: 13 cm
Exterior

Interior

1

Limitación de demanda energética Um: 3.20 W/m²K
Protección frente al ruido Masa superficial: 266.80 kg / m²
Índice global de reducción acústica, ponderado A, R A: 50.1 dBA
Protección frente a la humedad Grado de impermeabilidad alcanzado: 3
Solución adoptada: R1+B1+C1

Fábrica CV LM y trasd PYL - TR1.2
Cerramiento de ladrillo macizo cara vista de 11.5 cm, cámara de aire sin ventilar de 1 cm y trasdosado de doble placa de
yeso laminado de 12.5 mm, con aislamiento de lana mineral de 5 cm de espesor y barrera de vapor incorporada.
2 4
Listado de capas:
1- 1/2 pie LM métrico o catalán 40 mm< G < 50 mm 11.5 cm
2- Mortero de cemento o cal para albañilería y para revoco/enlucido 1.5 cm
1250 < d < 1450
3- Separación 1 cm
Exterior

Interior

4- MW Lana mineral [0.04 W/[mK]] 5 cm
5- Placa de yeso laminado [PYL] 750 < d < 900 2.5 cm
Espesor total: 21.5 cm

1 3 5

Mejora del índice global de reducción acústica, ponderado A, del revestimiento, ∆RA:
9 dBA
Solución adoptada: B1+C1+H1+J2+N2

2.3.1.2. Medianerías

Fábrica LP
Partición de una hoja de ladrillo cerámico perforado de 11.5 cm, con enfoscado exterior y enlucido en la parte interior.

Página 4 - 27

MC



2
Listado de capas:
1250 < d < 1450
2- 1/2 pie LP métrico o catalán 60 mm< G < 80 mm 11.5 cm
Exterior

Interior


1 3

Protección frente a la humedad Grado de impermeabilidad alcanzado: NINGUNO

Fábrica LP y trasd PYL - TR2.1
Cerramiento de una hoja de ladrillo perforado de 11.5 cm con enfoscado exterior y trasdosado interior de placa de yeso
laminado, con aislamiento de lana mineral de 3 cm de espesor y barrera de vapor incorporada.
2 4
Listado de capas:
1250 < d < 1450
Exterior

Interior


1 3

7 dBA
Solución adoptada: R1+B1+C1

2.3.2. Suelos

2.3.2.1. Soleras

Losa 40 cm - S.P
Losa de 40 cm de canto. Con acabado de piedra.

Página 5 - 27

MC



1 Listado de capas:
1- Mármol [2600 < d < 2800] 3 cm
2- Hormigón armado d > 2500 40 cm
2 Espesor total: 43 cm

Limitación de demanda energética Us: 0.78 W/m²K
(Para una solera apoyada, con longitud característica B' = 5 m)

Losa 40 cm - S.M40.MW60.M80.MC
Losa de 40 cm de canto. Con capa de regularización de 4 cm de espesor, losa flotante de 8 cm de espesor con aislante
térmico (lana mineral) de 60 mm de espesor y acabado de mosaico cerámico.

1
Listado de capas:
2 1- Plaqueta o baldosa cerámica 2.5 cm
3 2- Mortero de cemento o cal para albañilería y para revoco/enlucido 8 cm
4
1800 < d < 2000
4- Mortero de cemento o cal para albañilería y para revoco/enlucido 4 cm
5 1800 < d < 2000

Limitación de demanda energética Us: 0.50 W/m²K
(Para una solera apoyada, con longitud característica B' = 5 m)

2.3.3. Cubiertas

2.3.3.1. Azoteas

Transitable Inv Losa 20
Cubierta plana transitable, no ventilada, tipo invertida, compuesta de losa maciza de 20 cm de canto como elemento
resistente, formación de pendientes mediante hormigón celular de 5 cm de espesor medio, lámina bituminosa para
impermeabilización y baldosa cerámica.
Listado de capas:
1- Plaqueta o baldosa cerámica 1 cm
1
3
4 1250 < d < 1450
3- Betún fieltro o lámina 1 cm
5
4- Hormigón celular curado en autoclave d 900 5 cm

Limitación de demanda energética Uc refrigeración: 1.71 W/m²K
Uc calefacción: 1.94 W/m²K
Nivel global de presión de ruido de impactos normalizado, L : 68.8 dB
n,w

Protección frente a la humedad Tipo de cubierta: Transitable, peatonal, con solado fijo
Formación de pendientes: Hormigón celular
Tipo de impermeabilización: Material bituminoso/bituminoso modificado

Página 6 - 27

MC



T.C35.MW50.PES - Transitable Inv Losa 20
Falso techo suspendido (escayola (PES)) de 20 mm de espesor con cámara de aire de 35 cm de altura y tendido de aislante
térmico (lana mineral (MW)) de 50 mm de espesor. Cubierta plana transitable, no ventilada, tipo invertida, compuesta de
losa maciza de 20 cm de canto como elemento resistente, formación de pendientes mediante hormigón celular de 5 cm
de espesor medio, lámina bituminosa para impermeabilización y baldosa cerámica.
Listado de capas:
1
3
2
1- Plaqueta o baldosa cerámica 1 cm
4
1250 < d < 1450
5
4- Hormigón celular curado en autoclave d 900 5 cm
6 6- Cámara de aire sin ventilar 35 cm
8- Placa de yeso o escayola 750 < d < 900 2 cm
7
8 Espesor total: 73 cm

n,w

Protección frente a la humedad Tipo de cubierta: Transitable, peatonal, con solado fijo
Formación de pendientes: Hormigón celular

2.3.3.2. Tejados

Cub.I. Teja Losa 20
Cubierta inclinada compuesta de losa maciza de 20 cm como elemento resistente, lámina bituminosa como barrera de
vapor, lana mineral de 100 mm de espesor como aislante térmico, lámina bituminosa para impermeabilización y cobertura
de teja cerámica.
Listado de capas:
1 1- Teja de arcilla cocida 1 cm
2
3 2- Betún fieltro o lámina 1 cm
4

Protección frente a la humedad Tipo de cubierta: Faldón formado por forjado de hormigón

T04.PES.P<10% - Cub.I. Teja Losa 20
térmico (lana mineral (MW)) de 50 mm de espesor. Cubierta inclinada compuesta de losa maciza de 20 cm como
elemento resistente, lámina bituminosa como barrera de vapor, lana mineral de 100 mm de espesor como aislante térmico,
lámina bituminosa para impermeabilización y cobertura de teja cerámica.

Página 7 - 27

MC



Listado de capas:
1 2 1- Teja de arcilla cocida 1 cm
3
4
6- Cámara de aire sin ventilar 20 cm
6
7 8- Placa de yeso o escayola 750 < d < 900 2 cm
8

Protección frente a la humedad Tipo de cubierta: Faldón formado por forjado de hormigón

2.3.4. Huecos verticales
Ventanas
Tipo Acristalamiento MM UMarco FM Pa CM UHueco FS FH Rw (C;Ctr)
Acristalamiento (U = 2.20 W/m²K / Factor solar = 0.40)
Tipo 1 (x4) PVC, con tres huecos 1.80 0.06 Clase 4 Intermedio (0.60) 2.18 0.74 0.28 36(-1;-3)
(x4)
(x24)
(x8)
(x4)
(x4)
(x4)

Abreviaturas utilizadas
MM Material del marco UHueco Coeficiente de transmisión (W/m²K)

UMarco Coeficiente de transmisión (W/m²K) FS Factor de sombra

FM Fracción de marco FH Factor solar modificado

Pa Permeabilidad al aire de la carpintería Rw (C;Ctr) Valores de aislamiento acústico (dB)

CM Color del marco (absortividad)

Puertas
Material UPuerta g⊥ Rw (C;Ctr)
Metálica 5.70
De cristal 2.50 0.50 33(-1;-2)
De madera 2.20
De cristal 2.50 0.50 30(-1;-4)
De madera 2.20 30(-1;-4)

EI2 t-C5 Resistencia al fuego en minutos g⊥ Factor solar

UPuerta Coeficiente de transmisión (W/m²K) Rw (C;Ctr) Valores de aislamiento acústico (dB)

Página 8 - 27

MC



2.3.5. Huecos horizontales
Huecos horizontales
Acristalamiento MM UMarco FM Pa CM UHueco FL Rw (C;Ctr)
Acristalamiento (U = 1.80 W/m²K / Factor solar =
PVC, con tres huecos 1.80 0.10 Clase 2 Intermedio (0.60) 1.80 0.27 35(-1;-3)
0.30) (x4)

MM Material del marco CM Color del marco (absortividad)

UMarco Coeficiente de transmisión (W/m²K) UHueco Coeficiente de transmisión (W/m²K)

FM Fracción de marco FL Factor solar modificado

Pa Permeabilidad al aire de la carpintería Rw (C;Ctr) Valores de aislamiento acústico (dB)

2.4. Sistema de compartimentación
2.4.1. Particiones verticales

Tabique LP
Partición de una hoja de ladrillo cerámico perforado de 11.5 cm, con revestimiento de yeso de 1.5 cm en cada cara.
2
Listado de capas:

1 3

Seguridad en caso de incendio Resistencia al fuego: EI 240

Tabique LH y PYL - TR1.1
Partición de una hoja de ladrillo cerámico hueco doble de 9 cm, con trasdosado de placa de yeso laminado sujeta a un
entramado autoportante separado 1 cm, con aislamiento de lana mineral de 5 cm de espesor.
2 4
Listado de capas:
1- Tabicón de LH doble [60 mm < E < 90 mm] 9 cm
2- Separación 1 cm

1 3


Página 9 - 27

MC



16 dBA

P4.1 PYL_simple_78
Tabique sencillo de entramado autoportante con placas de yeso laminado de 15 mm, con aislamiento de lana mineral de
48 mm de espesor en el alma.
2
Listado de capas:
2- MW Lana mineral [0.04 W/[mK]] 4.8 cm

1 3

Índice global de reducción acústica, ponderado A, por ensayo, R A: 43.0 dBA

TR2.1 - Tabique LH y doble PYL - TR2.1
Partición de una hoja de ladrillo cerámico hueco doble de 9 cm, con doble trasdosado de placas de yeso laminado con
aislamiento de lana mineral de 3 cm de espesor.
2 4
Listado de capas:
3- Tabicón de LH doble [60 mm < E < 90 mm] 9 cm

1 3 5

13.5 dBA

Página 10 - 27

MC



2.4.2. Forjados entre pisos

Losa 25 - S01.MW.WD
Losa maciza de 25 cm de canto. Con suelo flotante (mortero de cemento) de 5 cm de espesor sobre aislante térmico y
acústico a ruido de impactos (lana mineral (MW)) de 60 mm de espesor y acabado de parquet.
Listado de capas:
1
2
1- Frondosa de peso medio 565 < d < 750 1.8 cm
1800 < d < 2000
4

Limitación de demanda energética U (flujo descendente): 0.49 W/m²K
U (flujo ascendente): 0.53 W/m²K
(forjado expuesto a la intemperie, U: 0.54 W/m²K)
n,w

Reducción del nivel global de presión de ruido de impactos, debida al suelo flotante,
∆LD,w: 33 dB

Losa 25 - S01.MW.MC
Losa maciza de 25 cm de canto. Con suelo flotante (mortero de cemento) de 5 cm de espesor sobre aislante térmico y
acústico a ruido de impactos (lana mineral (MW)) de 60 mm de espesor y acabado de mosaico cerámico.
Listado de capas:
1
2
1- Plaqueta o baldosa cerámica 2.5 cm
1800 < d < 2000
4

n,w

∆LD,w: 33 dB

T.C100.PES - Losa 25 - S01.MW.WD
Falso techo suspendido (escayola (PES)) de 20 mm de espesor con cámara de aire de 100 cm de altura. Losa maciza de 25
cm de canto. Con suelo flotante (mortero de cemento) de 5 cm de espesor sobre aislante térmico y acústico a ruido de
impactos (lana mineral (MW)) de 60 mm de espesor y acabado de parquet.

Página 11 - 27

MC



Listado de capas:
1
2
3

1- Frondosa de peso medio 565 < d < 750 1.8 cm
4

1800 < d < 2000

5

6

n,w

∆LD,w: 33 dB

T.C100.PES - Losa 25 - S01.MW.MC
cm de canto. Con suelo flotante (mortero de cemento) de 5 cm de espesor sobre aislante térmico y acústico a ruido de
impactos (lana mineral (MW)) de 60 mm de espesor y acabado de mosaico cerámico.
Listado de capas:
1
2
3

1- Plaqueta o baldosa cerámica 2.5 cm
4

1800 < d < 2000
5 5- Cámara de aire sin ventilar 100 cm

6

n,w

∆LD,w: 33 dB

T.C100.PES - Losa 25 - S.P
cm de canto. Con acabado de piedra.

Página 12 - 27

MC



1
Listado de capas:
2
1- Mármol [2600 < d < 2800] 3 cm
3

4

n,w

T.C35.MW50.PES - Losa 25 - S01.PE.WD
térmico (lana mineral (MW)) de 50 mm de espesor. Losa maciza de 25 cm de canto. Con suelo flotante (mortero de
cemento) de 5 cm de espesor sobre aislante térmico y acústico a ruido de impactos (espuma de polietileno (PE)) de 3 mm
de espesor y acabado de parquet.
1 Listado de capas:
2
3 1- Frondosa de peso medio 565 < d < 750 1.8 cm
4
1800 < d < 2000
3- Espuma de polietileno 0.3 cm
5
6 Espesor total: 74.1 cm
7

n,w

∆LD,w: 20 dB

T.C35.MW50.PES - Losa 25 - S01.PE.MC
cemento) de 5 cm de espesor sobre aislante térmico y acústico a ruido de impactos (espuma de polietileno (PE)) de 3 mm
de espesor y acabado de mosaico cerámico.

Página 13 - 27

MC



1 Listado de capas:
2
3 1- Plaqueta o baldosa cerámica 2.5 cm
4
1800 < d < 2000
3- Espuma de polietileno 0.3 cm
5


6
7

n,w

∆LD,w: 20 dB

T04.PES.P<10% - Losa 25 - S.P
térmico (lana mineral (MW)) de 50 mm de espesor. Losa maciza de 25 cm de canto. Con acabado de piedra.
1 Listado de capas:
1- Mármol [2600 < d < 2800] 3 cm
2 2- Hormigón armado d > 2500 25 cm
3 5- Placa de yeso o escayola 750 < d < 900 2 cm
4
5

n,w

T.C35.MW50.PES - Losa 25 - S01.MW.WD
cemento) de 5 cm de espesor sobre aislante térmico y acústico a ruido de impactos (lana mineral (MW)) de 60 mm de
espesor y acabado de parquet.

Página 14 - 27

MC



1 Listado de capas:
2
3 1- Frondosa de peso medio 565 < d < 750 1.8 cm
4
1800 < d < 2000
5 6- MW Lana mineral [0.04 W/[mK]] 5 cm
6
7

n,w

∆LD,w: 33 dB

2.5. Sistemas de acabados
Exteriores
- Fachada a la calle

- Revestimiento de paramentos exteriores de ladrillo cerámico con mortero monocapa, acabado con árido
proyectado, color blanco, espesor 15 mm.

- Medianera

- Revestimiento de paramentos exteriores de ladrillo cerámico con mortero monocapa, acabado con árido

Interiores
- Estar - comedor
- Suelo: Solado de baldosas de terrazo grano medio, de uso normal para interiores, 40x40 cm, color Rojo Alicante,
colocadas a golpe de maceta sobre lecho de mortero de cemento M-5, separado del forjado por una capa de
gravilla y rejuntadas con lechada de cemento blanco coloreada con la misma tonalidad de las baldosas.

- Paredes: Guarnecido de yeso de construcción B1 maestreado, sobre paramento vertical, previa colocación de
malla antiálcalis en cambios de material, y acabado de enlucido de yeso de aplicación en capa fina C6. Pintura
plástica con textura lisa, color blanco, acabado mate, sobre paramentos horizontales y verticales interiores de yeso
o escayola, preparación del soporte con plaste de interior, mano de fondo y dos manos de acabado.

- Techo: Guarnecido de yeso de construcción B1 maestreado, sobre paramento horizontal, previa colocación de

- Rodapié: Rodapié biselado de terrazo grano medio, Rojo Alicante para interiores, 40x7 cm.

- Vestíbulo - pasillo

Página 15 - 27

MC





- Techo: Falso techo continuo de placas de escayola biselada, con sujeción mediante estopada colgante. Pintura


- Dormitorios


- Techo: Guarnecido de yeso de construcción B1 maestreado, sobre paramento horizontal, previa colocación de


- Cocina
- Suelo: Solado de baldosas cerámicas de gres esmaltado, 2/0/H/-, de 41x41 cm, colocadas sobre capa de refuerzo
de mortero de cemento M-10 armado con mallazo ME 10x10, Ø 5 mm, B 500 T 6x2,20 UNE-EN 10080, realizada sobre
un film de polietileno dispuesto como capa separadora de un panel rígido de lana de roca volcánica, de 60 mm
de espesor, que actúa como aislamiento acústico, recibidas con adhesivo cementoso de uso exclusivo para
interiores, Ci sin ninguna característica adicional, color gris con doble encolado, y rejuntadas con mortero de juntas
cementoso, CG2, para junta mínima, con la misma tonalidad de las piezas.

- Paredes: Alicatado con azulejo liso, 1/0/H/-, 20x20 cm, colocado en paramentos interiores con enfoscado de
mortero de cemento (no incluido en este precio), mediante adhesivo cementoso de uso exclusivo para interiores,
Ci, gris, sin junta.


- Baño principal


Página 16 - 27

MC




- Baño secundario



- Terrazas
- Suelo: Solado de baldosas cerámicas de gres esmaltado, 4/3/H/E, de 33x33 cm, colocadas sobre una capa de
mortero de cemento M-10 armado con mallazo ME 10x10, Ø 5 mm, B 500 T 6x2,20 UNE-EN 10080, recibidas con
adhesivo cementoso mejorado, C2 sin ninguna característica adicional, color gris, y rejuntadas con mortero de
juntas cementoso, CG2, para junta mínima, con la misma tonalidad de las piezas.

- Techo: Revestimiento de paramentos exteriores de ladrillo cerámico con mortero monocapa, acabado con árido

- Rodapié: Rodapié cerámico de gres esmaltado, de 7 cm, recibido con mortero de cemento M-5. Rejuntado con
lechada de cemento blanco, L, para junta mínima, coloreada con la misma tonalidad de las piezas.

- Zonas comunes

- Paredes: Chapado en paramento vertical interior, con placas de granito Gris Quintana, acabado pulido, fijadas
con grapas y retacadas con mortero de cemento M-5, rejuntado con mortero de juntas especial para
revestimientos de piedra natural.


- Garaje
- Suelo: Esmalte de dos componentes a base de resinas epoxídicas combinadas con poliamidas, color blanco,
acabado brillante, aplicado en dos manos, sobre superficies interiores de hormigón o de mortero autonivelante, en
garajes.

- Techo: Enfoscado de cemento, maestreado, aplicado sobre un paramento horizontal interior, acabado superficial
rugoso, con mortero de cemento M-5. Pintura plástica con textura lisa, color blanco, acabado mate, sobre
paramentos horizontales y verticales interiores de mortero de cemento, preparación del soporte con enlucido de
interior, mano de fondo y dos manos de acabado.

- Escaleras

- Suelo: Revestimiento de escalera mediante forrado de peldaño formado por huella de mármol Serpeggiante,
acabado pulido y tabica de mármol Arabescato Broüille, acabado pulido, zanquín de mármol Serpeggiante de
dos piezas de 37x7x2 cm, recibido con mortero de cemento M-5.

Página 17 - 27

MC



2.6. Sistemas de acondicionamiento e instalaciones
2.6.1. Protección contra incendios
Datos de partida
Uso principal previsto del edificio: Residencial Vivienda
Altura de evacuación del edificio: 13.2 m

Sectores de incendio y locales o zonas de riesgo especial en el edificio
Sector / Zona de incendio Uso / Tipo
Sc_Aparcamiento_1 Aparcamiento
Sc_Residencial Vivienda_1 Residencial Vivienda

Objetivo
Los sistemas de acondicionamiento e instalaciones de protección contra incendios considerados se disponen para reducir a
límites aceptables el riesgo de que los usuarios del edificio sufran daños derivados de un incendio de origen accidental,
consecuencia de las características del proyecto, construcción, uso y mantenimiento del edificio.

Prestaciones
Se limita el riesgo de propagación de incendio por el interior del edificio mediante la adecuada sectorización del mismo; así
como por el exterior del edificio, entre sectores y a otros edificios.
El edificio dispone de los equipos e instalaciones adecuados para hacer posible la detección, el control y la extinción del
incendio, así como la transmisión de la alarma a los ocupantes.
En concreto, y de acuerdo a las exigencias establecidas en el DB SI 4 'Instalaciones de protección contra incendios', se han
dispuesto las siguientes dotaciones:
En el sector Sc_Aparcamiento_1, de uso Aparcamiento:
Extintores portátiles adecuados a la clase de fuego prevista, con la eficacia mínima exigida según DB SI 4.
En el sector Sc_Residencial Vivienda_1, de uso Residencial Vivienda:
Extintores portátiles adecuados a la clase de fuego prevista, con la eficacia mínima exigida según DB SI 4.
Además de estas dotaciones, se dispone 1 hidrante exterior a menos de 100 m de la fachada accesible del edificio, para el
abastecimiento de agua del personal de bomberos en caso de incendio.
Por otra parte, el edificio dispone de los medios de evacuación adecuados para que los ocupantes puedan abandonarlo o
alcanzar un lugar seguro dentro del mismo en condiciones de seguridad, facilitando al mismo tiempo la intervención de los
equipos de rescate y de extinción de incendios.
La estructura portante mantendrá su resistencia al fuego durante el tiempo necesario para que puedan cumplirse las
anteriores prestaciones.

Bases de cálculo
El diseño y dimensionamiento de los sistemas de protección contra incendios se realiza en base a los parámetros objetivos y
procedimientos especificados en el DB SI, que aseguran la satisfacción de las exigencias básicas y la superación de los
niveles mínimos de calidad propios del requisito básico de seguridad en caso de incendio.
Para las instalaciones de protección contra incendios contempladas en la dotación del edificio, su diseño, ejecución, puesta
en funcionamiento y mantenimiento cumplen lo establecido en el Reglamento de Instalaciones de Protección contra
Incendios, así como en sus disposiciones complementarias y demás reglamentaciones específicas de aplicación.

2.6.2. Alumbrado

Página 18 - 27

MC



Datos de partida
Recintos
Referencia Superficie total (m²)
Garaje (Garaje) 218.31
VI (Vestíbulo de independencia) 2.21
Zaguán (Zaguán) 25.74
Basuras (Almacén de contenedores / Espacio de reserva (DB HS 2)) 10.32
Esc_1 (Escaleras) 15.09
Asc_1 (Sala de máquinas) 2.96

Objetivo
Los requerimientos de diseño de la instalación de alumbrado del edificio son dos:
- Limitar el riesgo de daños a las personas como consecuencia de una iluminación inadecuada en zonas de circulación
de los edificios, tanto interiores como exteriores, incluso en caso de emergencia o de fallo del alumbrado normal.

- Proporcionar dichos niveles de iluminación con un consumo eficiente de energía.

Prestaciones
La instalación de alumbrado normal proporciona el confort visual necesario para el desarrollo de las actividades previstas en
el edificio, asegurando un consumo eficiente de energía.

La instalación de alumbrado de emergencia, en caso de fallo del alumbrado normal, suministra la iluminación necesaria
para facilitar la visibilidad a los usuarios de manera que puedan abandonar el edificio, evitando las situaciones de pánico y
permitiendo la visión de las señales indicativas de las salidas y la situación de los equipos y medios de protección existentes.

Bases de cálculo
El diseño y el dimensionado de la instalación de alumbrado normal y de emergencia se realizan en base a la siguiente
normativa:
- DB HE 3: Eficiencia energética de las instalaciones de iluminación.

- DB SU 4: Seguridad frente al riesgo causado por iluminación inadecuada.

- UNE 12464-1: Norma Europea sobre iluminación para interiores.

2.6.3. Pararrayos
Datos de partida
Edificio 'plurifamiliar' con una altura de 19.7 m y una superficie de captura equivalente de 15923.9 m².

Objetivo
El objetivo es reducir a límites aceptables el riesgo de que los usuarios sufran daños inmediatos durante el uso del edificio,
como consecuencia de las características del proyecto, construcción, uso y mantenimiento.

Prestaciones
Se limita el riesgo de electrocución y de incendio mediante las correspondientes instalaciones de protección contra la
acción del rayo.

Página 19 - 27

MC



Bases de cálculo
La necesidad de instalar un sistema de protección contra el rayo y el tipo de instalación necesaria se determinan con base a
los apartados 1 y 2 del Documento Básico SU8 Seguridad frente al riesgo causado por la acción del rayo.

El dimensionado se realiza aplicando el método de la malla descrito en el apartado B.1.1.1.3 del anejo B del Documento
Básico SU Seguridad de utilización para el sistema externo, para el sistema interno, y los apartados B.2 y B.3 del mismo
Documento Básico para la red de tierra.

2.6.4. Antiintrusión
No se ha previsto ningún sistema antiintrusión en el edificio.

2.6.5. Protección frente a la humedad
Datos de partida
El edificio se sitúa en el término municipal de Valencia (Valencia), en un entorno de clase 'E1' siendo de una altura de 19.7 m.
Le corresponde, por tanto, una zona eólica 'A', con grado de exposición al viento 'V3', y zona pluviométrica IV.

-8
El tipo de terreno de la parcela (arcilla semidura) presenta un coeficiente de permeabilidad de 1 x 10 cm/s, sin nivel freático
(Presencia de agua: baja), siendo su preparación con colocación de sub-base

Las soluciones constructivas empleadas en el edificio son las siguientes:

Fachadas Con revestimiento exterior y grado de impermeabilidad 2
Sin revestimiento exterior y grado de impermeabilidad 2
Cubiertas Cubierta plana transitable, sin cámara ventilada
Cubierta inclinada de faldón formado por forjado de hormigón, sin cámara ventilada

Objetivo
El objetivo es que todos los elementos de la envolvente del edificio cumplan con el Documento Básico HS 1 Protección frente
a la humedad, justificando, mediante los correspondientes cálculos, dicho cumplimiento.

Prestaciones
Se limita el riesgo previsible de presencia inadecuada de agua o humedad en el interior del edificio o en sus cerramientos,
como consecuencia del agua procedente de precipitaciones atmosféricas, de escorrentías, del terreno o de
condensaciones, al mínimo prescrito por el Documento Básico HS 1 Protección frente a la humedad, disponiendo de todos
los medios necesarios para impedir su penetración o, en su caso, facilitar su evacuación sin producir daños.

Bases de cálculo
El diseño y el dimensionamiento se realiza en base a los apartados 2 y 3, respectivamente, del Documento Básico HS 1
Protección frente a la humedad.

2.6.6. Evacuación de residuos sólidos
Datos de partida
Material a recoger Tipo de recogida
Papel / cartón Puerta a puerta cada 5 días
Envases ligeros Puerta a puerta cada 2 días
Materia orgánica Puerta a puerta todos los días
Vidrio Puerta a puerta cada 5 días
Varios Puerta a puerta cada 3 días

Página 20 - 27

MC



Objetivo
El objetivo es que el almacenamiento y traslado de los residuos producidos por los ocupantes del edificio cumplan con el
Documento Básico HS 2 Recogida y evacuación de residuos, justificando, mediante los correspondientes cálculos, dicho
cumplimiento.

Prestaciones
El edificio dispondrá de espacio y medios para extraer los residuos ordinarios generados de forma acorde con el sistema
público de recogida, con la adecuada separación de dichos residuos.

Bases de cálculo
El diseño y dimensionamiento se realiza en base al apartado 2 del Documento Básico HS 2 Recogida y evacuación de
residuos.

2.6.7. Ventilación
Datos de partida
Tipo Área total (m²)
Viviendas 691.924
Trasteros y zonas comunes 36.2959
Aparcamientos y garajes 218.306
Almacenes de residuos 10.3226

Objetivo
El objetivo es que los sistemas de ventilación cumplan los requisitos del DB HS 3 Calidad del aire interior y justificar, mediante
los correspondientes cálculos, ese cumplimiento.

Prestaciones
El edificio dispondrá de medios adecuados para que sus recintos se puedan ventilar adecuadamente, eliminando los
contaminantes que se produzcan de forma habitual durante su uso normal, de forma que se dimensiona el sistema de
ventilación para facilitar un caudal suficiente de aire exterior y se garantice la extracción y expulsión del aire viciado por los
contaminantes.

Bases de cálculo
El diseño y el dimensionamiento se realiza con base a los apartados 3 y 4, respectivamente, del DB HS 3 Calidad del aire
interior. Para el cálculo de las pérdidas de presión se utiliza la fórmula de Darcy-Weisbach.

2.6.8. Fontanería
Datos de partida
Tipos de suministros individuales Cantidad
Viviendas 8
Oficinas 0
Locales 0

Objetivo
El objetivo es que la instalación de suministro de agua cumpla con el DB HS 4 Suministro de agua, justificándolo mediante los
correspondientes cálculos.

Prestaciones
El edificio dispone de medios adecuados para el suministro de agua apta para el consumo al equipamiento higiénico
previsto, de forma sostenible, aportando caudales suficientes para su funcionamiento, sin alteración de las propiedades de
aptitud para el consumo, impidiendo retornos e incorporando medios de ahorro y control de agua.

Página 21 - 27

MC



Bases de cálculo
El diseño y dimensionamiento se realiza con base a los apartados 3 y 4, respectivamente, del DB HS 4 Suministro de agua.
Para el cálculo de las pérdidas de presión se utilizan las fórmulas de Colebrook-White y Darcy-Weisbach, para el cálculo del
factor de fricción y de la pérdida de carga, respectivamente.

2.6.9. Evacuación de aguas
Datos de partida
La red de saneamiento del edificio es mixta. Se garantiza la independencia de las redes de pequeña evacuación y bajantes
de aguas pluviales y residuales, unificándose en los colectores. La conexión entre ambas redes se realiza mediante las
debidas interposiciones de cierres hidráulicos, garantizando la no transmisión de gases entre redes, ni su salida por los puntos
previstos para la captación.

Objetivo
El objetivo de la instalación es el cumplimiento de la exigencia básica HS 5 Evacuación de aguas, que especifica las
condiciones mínimas a cumplir para que dicha evacuación se realice con las debidas garantías de higiene, salud y
protección del medio ambiente.

Prestaciones
El edificio dispone de los medios adecuados para extraer de forma segura y salubre las aguas residuales generadas en el
edificio, junto con la evacuación de las aguas pluviales generadas por las precipitaciones atmosféricas y las escorrentías
debidas a la situación del edificio.

Bases de cálculo
El diseño y dimensionamiento de la red de evacuación de aguas del edificio se realiza en base a los apartados 3 y 4 del DB
HS 5 Evacuación de aguas.

2.6.10. Suministro de combustibles
Datos de partida
Instalación 1

PARÁMETROS DE CÁLCULO DE LA INSTALACIÓN RECEPTORA DE GAS
Zona climática Zona B
Tipo de gas suministrado Gas natural
Poder calorífico superior 9460 kcal/m³
Poder calorífico inferior 8514 kcal/m³
Densidad relativa 0.62
Presión de salida en el conjunto de regulación 50.4 mbar
Presión de salida en la centralizacion de contadores 20.0 mbar
Caída de presión máxima en la instalación común 25.0 mbar
Caída de presión máxima en un montante individual 2.5 mbar
Caída de presión máxima en la instalación interior 0.5 mbar
Velocidad máxima en la instalación común 20.0 m/s
Velocidad máxima en un montante individual 20.0 m/s
Velocidad máxima en la instalación interior 20.0 m/s
Coeficiente de mayoración de la longitud en conducciones 1.2
Potencia total en la acometida 99.4 kW

Página 22 - 27

MC



Objetivo
El objetivo es que todos los elementos de la instalación de gas cumplan las exigencias del Reglamento técnico de
distribución y utilización de combustibles gaseosos y sus instrucciones técnicas complementarias (ICG01 a ICG11).

Prestaciones
La fiabilidad técnica y la eficiencia económica conseguida en la instalación de gas del edificio preserva la seguridad de las
personas y los bienes.

Bases de cálculo
El dimensionado de la instalación receptora de gas es efectuado según los criterios establecidos en el Reglamento técnico
de distribución y utilización de combustibles gaseosos y sus instrucciones técnicas complementarias (ICG01 a ICG11),
aprobado por el Real Decreto 919/2006, de 28 de julio, según el cual:

Las instalaciones receptoras de gas con suministro a una presión máxima de operación (MOP) inferior o igual a 5 bar se
realizarán conforme a la norma UNE 60670:2005.

2.6.11. Electricidad
Datos de partida
Viviendas

La obra cuenta con un total de 8 viviendas.

Número de locales: 0
Número de garajes: 1
Número de servicios: 1

La potencia total demandada por la instalación será:

Potencia total
P. Dem.
Esquemas
(kW)
CGP 1 71.49
Potencia total demandada 71.49
P. Dem. Potencia demandada

Dadas las características de la obra y los niveles de electrificación elegidos por el Promotor, puede establecerse la potencia
total instalada y demandada por la instalación:

Potencia total por instalación
P. Uni. P. Inst. P. Dem.
Concepto Número
(kW) (kW) (kW)
Viviendas de electrificación básica (Tipo A) 5.750 6 34.50 -
Viviendas de electrificación elevada (Tipo B) 9.200 2 18.40 -
Garajes 4.516 1 4.52 -
Servicios generales 20.685 1 20.68 -
Total - - 78.10 71.49
P. Uni. Potencia unitaria P. Dem. Potencia demandada

P. Inst. Potencia instalada

Página 23 - 27

MC



Objetivo
El objetivo es que todos los elementos de la instalación eléctrica cumplan las exigencias del Reglamento Electrotécnico para
Baja Tensión e Instrucciones Técnicas Complementarias (ITC) BT01 a BT05.

Prestaciones
La instalación eléctrica del edificio estará conectada a una fuente de suministro en los límites de baja tensión. Además de la
fiabilidad técnica y la eficiencia económica conseguida, se preserva la seguridad de las personas y los bienes, se asegura el
normal funcionamiento de la instalación y se previenen las perturbaciones en otras instalaciones y servicios.

Bases de cálculo
El diseño y el dimensionamiento se realiza con base a la siguiente normativa:

REBT-2002: Reglamento electrotécnico de baja tensión e Instrucciones técnicas complementarias.

UNE 20-460-94 Parte 5-523: Intensidades admisibles en los cables y conductores aislados.
UNE 20-435-90 Parte 2: Cables de transporte de energía aislados con dieléctricos secos extruidos para tensiones de 1 a 30kV.
UNE 20-460-90 Parte 4-43: Instalaciones eléctricas en edificios. Protección contra las sobreintensidades.
UNE 20-460-90 Parte 5-54: Instalaciones eléctricas en edificios. Puesta a tierra y conductores de protección.
EN-IEC 60 947-2:1996(UNE - NP): Aparamenta de baja tensión. Interruptores automáticos.
EN-IEC 60 947-2:1996 (UNE - NP) Anexo B: Interruptores automáticos con protección incorporada por intensidad diferencial
residual.
EN-IEC 60 947-3:1999: Aparamenta de baja tensión. Interruptores, seccionadores, interruptores-seccionadores y combinados
fusibles.
EN-IEC 60 269-1(UNE): Fusibles de baja tensión.
EN 60 898 (UNE - NP): Interruptores automáticos para instalaciones domésticas y análogas para la protección contra
sobreintensidades.

2.6.12. Telecomunicaciones
Datos de partida
La instalación de telecomunicaciones necesaria para el edificio la determinan: el emplazamiento de la obra, la distribución
de viviendas y el número de estancias de cada una de ellas.

En el emplazamiento de la obra se reciben las siguientes señales de televisión y radiodifusión terrestre, emitidas por entidades
con el pertinente título habilitante:

TV analógica
Frecuencia Intensidad de campo
Canal Programa Centro emisor
(MHz) (dBµV/m)
C22 TVE2 Torrente 479.25 75.00
C28 Canal 9 Torrente 527.25 75.00
C33 La Sexta Torrente 567.25 75.00
C36 Punt 2 Torrente 591.25 80.00
C40 Tele 5 Torrente 623.25 80.00
C43 Antena 3 Torrente 647.25 80.00
C46 Cuatro Torrente 671.25 80.00
El tipo de modulación es AM-BLV TV.
La frecuencia es la correspondiente a la portadora de vídeo.

Página 24 - 27

MC



Televisión terrestre digital (TTD)
Canal Programa
(MHz) (dBµV/m)
C23 TL06V (VALENCIA) 490.00 63.80
C32 MFN2 562.00 64.99
C57 MFN1 762.00 67.64
C58 RGE 770.00 67.73
C66 SFN1 834.00 68.42
C67 SFN2 842.00 68.51
C68 SFN3 850.00 68.59
C69 SFN4 858.00 68.67
El tipo de modulación es COFDM-TV.
La frecuencia es la correspondiente a la media del canal.

Radio analógica
Banda de frecuencias Frecuencia Intensidad de campo
Modulación
(MHz) (MHz) (dBµV/m)
87,5-108 (BII) 97,75 FM 70.00
La frecuencia es la correspondiente a la media de la banda.

Radio digital (DAB)
Modulación
195-223 209 COFDM-Radio 58.00

La distribución de las viviendas en el edificio se refleja en la siguiente tabla:

Número de unidades de ocupación
Planta
Vivienda tipo A Vivienda tipo B TOTAL
Planta 4 0 2 2
Planta 3 2 0 2
Planta 2 2 0 2
Planta 1 2 0 2
TOTAL 6 2 8

Los tipos de vivienda se caracterizan por el número de estancias:

Descripción de las viviendas por tipo
Estancias
Tipo
Dormitorios Baños Aseos Salón/Cocina
Tipo A 3 2 0 2
Tipo B 4 2 0 2

Objetivo
Dar cumplimiento al Real Decreto-ley 1/1998 de 27 de febrero sobre infraestructuras comunes en los edificios para el acceso
a los servicios de telecomunicaciones y establecer los condicionantes técnicos que debe cumplir la instalación de ICT, de
acuerdo con el Real Decreto 401/2003, de 4 de abril, relativo al Reglamento regulador de las infraestructuras comunes de
telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de los edificios y a la Orden
CTE/1296/2003 del Ministerio de Ciencia y Tecnología, de 14 de mayo, que desarrolla el citado Reglamento, y a la Orden ITC
1077/2006, de 6 de abril, por la que se modifican determinados aspectos administrativos y técnicos de las infraestructuras
comunes de telecomunicación en el interior de los edificios, para garantizar a los usuarios la calidad óptima de los diferentes
servicios de telecomunicación, mediante la adecuada distribución de las señales de televisión terrestre y de telefonía, así

Página 25 - 27

MC



como la previsión para incorporar la televisión por satélite y los servicios de telecomunicaciones de banda ancha,
adecuándose a las características particulares de las viviendas.

Prestaciones
La instalación de la infraestructura común de telecomunicaciones habilita el edificio para:

La captación y adaptación de las señales de radiodifusión sonora y televisión terrestre, difundidas por las entidades
habilitadas dentro del ámbito territorial correspondiente, y su distribución hasta puntos de conexión situados en las distintas
viviendas o locales, y la distribución de las señales de radiodifusión sonora y televisión por satélite hasta los citados puntos
de conexión.
El acceso al servicio de telefonía disponible el público y a los servicios que se puedan prestar a través de dicho acceso,
permitiendo la conexión de las distintas viviendas o locales a las redes de los operadores habilitados.
El acceso a los servicios de telecomunicaciones de banda ancha, permitiendo la conexión de las distintas viviendas o
locales a las redes de operadores habilitados (operadores de redes de telecomunicaciones por cable, operadores de
servicio de acceso fijo inalámbrico -SAFI- y otros titulares de licencias individuales habilitados para el establecimiento y
explotación de redes públicas de telecomunicaciones).
La incorporación de nuevos servicios que puedan surgir en un futuro próximo.

Bases de cálculo
El diseño y el dimensionado de la instalación se realiza con base al Anexo I: Norma técnica de infraestructura común de
telecomunicaciones para la captación, adaptación y distribución de señales de radiodifusión sonora y televisión,
procedentes de emisiones terrenales y de satélite, Anexo II: Norma técnica de infraestructura común de telecomunicaciones
para el acceso al servicio de telefonía disponible al público, Anexo III: Norma técnica de la infraestructura común de
telecomunicaciones para el acceso a los servicios de telecomunicaciones de banda ancha, y Anexo IV: Especificaciones
técnicas mínimas de las edificaciones en materia de telecomunicaciones, del Real Decreto 401/2003 por el que se aprueba
el Reglamento regulador de ICT.

2.6.13. Transporte
Se enumera a continuación la lista de los elementos de transporte previstos en el edificio:
Ascensores para personas
Ascensor eléctrico de adherencia de 1 m/s de velocidad, 4 paradas, 450 kg (6 personas) de carga útil, maniobra colectiva
de bajada, puertas interiores automáticas de acero inoxidable y puertas exteriores automáticas en acero para pintar.

2.6.14. Instalaciones térmicas del edificio
Datos de partida
El proyecto corresponde a un edificio de nueva planta con las siguientes condiciones exteriores:

Latitud (grados): 39.47 grados
Altitud sobre el nivel del mar: 13 m
Percentil para verano: 5.0 %
Temperatura seca verano: 29.76 °C
Temperatura húmeda verano: 22.70 °C
Oscilación media diaria: 10.8 °C
Oscilación media anual: 32 °C
Percentil para invierno: 97.5 %
Temperatura seca en invierno: 2.50 °C
Humedad relativa en invierno: 90 %
Velocidad del viento: 6.3 m/s
Temperatura del terreno: 6.83 °C

Página 26 - 27

MC



Objetivo
El objetivo es que el edificio disponga de instalaciones térmicas adecuadas para garantizar el bienestar e higiene de las
personas con eficiencia energética y seguridad.

Prestaciones
El edificio dispone de instalaciones térmicas según las exigencias de bienestar e higiene, eficiencia energética y seguridad
prescritas en el Reglamento de Instalaciones Térmicas en los Edificios.

Bases de cálculo
Las bases de cálculo para el cumplimiento de la exigencia básica HE 2 están descritas en el Reglamento de Instalaciones
Térmicas en los Edificios.

2.7. Equipamiento
Se enumera a continuación el equipamiento previsto en el edificio.

Baño principal
Inodoro de porcelana sanitaria, con tanque bajo, serie, color blanco; lavabo de porcelana sanitaria, mural con
semipedestal, serie, color blanco con grifería monomando, acabado cromado, con aireador; bidé de porcelana sanitaria
serie básica, color blanco, sin tapa y grifería monomando, acabado cromado, con aireador; bañera acrílica, color,
equipada con grifería monomando, acabado cromado.

Baño secundario
Inodoro de porcelana sanitaria, con tanque bajo, serie, color blanco; lavabo de porcelana sanitaria, mural con
semipedestal, serie, color blanco con grifería monomando, acabado cromado, con aireador; bidé de porcelana sanitaria
serie básica, color blanco, sin tapa y grifería monomando, acabado cromado, con aireador; bañera acrílica, color,
equipada con grifería monomando, acabado cromado.

Cocina
Amueblamiento de cocina con muebles bajos con zócalo inferior y muebles altos, estratificado con frente de 20 mm de
grueso, con estratificado por ambas caras, cantos verticales postformados alomados y cantos horizontales en ABS de 1,0 mm
de grueso con lámina de aluminio.

Fregadero de acero inoxidable de 1 cubeta, con grifería monomando acabado cromado, con aireador.

Lavadero de gres, con grifería convencional, con caño giratorio superior, con aireador.


ARQUITECTO
Firma

Página 27 - 27


JOSÉ GARCÍA GARCÍA 3. Cumplimiento del CTE
Fecha 01/04/2009 3.1. Seguridad estructural

3.1.1. Normativa
En el presente proyecto se han tenido en cuenta los siguientes documentos del Código Técnico de la Edificación (CTE):
DB SE: Seguridad estructural
DB SE AE: Acciones en la edificación
DB SE C: Cimientos
DB SE A: Acero
DB SE F: Fábrica
DB SI: Seguridad en caso de incendio
Además, se ha tenido en cuenta la siguiente normativa en vigor:
EHE-08: Instrucción de Hormigón Estructural.
NSCE-02: Norma de construcción sismorresistente: parte general y edificación.
De acuerdo a las necesidades, usos previstos y características del edificio, se adjunta la justificación documental del
cumplimiento de las exigencias básicas de seguridad estructural.

3.1.2. Documentación
El proyecto contiene la documentación completa, incluyendo memoria, planos, pliego de condiciones, instrucciones de uso
y plan de mantenimiento.

3.1.3. Exigencias básicas de seguridad estructural (DB SE)

3.1.3.1. Análisis estructural y dimensionado
Proceso
El proceso de verificación estructural del edificio se describe a continuación:
- Determinación de situaciones de dimensionado.
- Establecimiento de las acciones.
- Análisis estructural.
- Dimensionado.

Situaciónes de dimensionado
- Persistentes: Condiciones normales de uso.
- Transitorias: Condiciones aplicables durante un tiempo limitado.
- Extraordinarias: Condiciones excepcionales en las que se puede encontrar o a las que puede resultar expuesto el
edificio (acciones accidentales).

Periodo de servicio (vida útil):
En este proyecto se considera una vida útil para la estructura de 50 años.

Métodos de comprobación: Estados límite
Situaciones que, de ser superadas, puede considerarse que el edificio no cumple con alguno de los requisitos
estructurales para los que ha sido concebido.

Estados límite últimos
Situación que, de ser superada, existe un riesgo para las personas, ya sea por una puesta fuera de servicio o por colapso
parcial o total de la estructura.
Como estados límites últimos se han considerado los debidos a:
- Pérdida de equilibrio del edificio o de una parte de él.
- Deformación excesiva.

Página 2 - 19



- Transformación de la estructura o de parte de ella en un mecanismo.
- Rotura de elementos estructurales o de sus uniones.
- Inestabilidad de elementos estructurales.

Estados límite de servicio
Situación que de ser superada afecta a:
- El nivel de confort y bienestar de los usuarios.
- El correcto funcionamiento del edificio.
- La apariencia de la construcción.

3.1.3.2. Acciones
Clasificación de las acciones
Las acciones se clasifican, según su variación con el tiempo, en los siguientes tipos:
- Permanentes (G): son aquellas que actúan en todo instante sobre el edificio, con posición constante y valor
constante (pesos propios) o con variación despreciable.
- Variables (Q): son aquellas que pueden actuar o no sobre el edificio (uso y acciones climáticas).
- Accidentales (A): son aquellas cuya probabilidad de ocurrencia es pequeña pero de gran importancia (sismo,
incendio, impacto o explosión).

Valores característicos de las acciones
Los valores de las acciones están reflejadas en la justificación de cumplimiento del documento DB SE AE (ver apartado
Acciones en la edificación (DB SE AE)).

3.1.3.3. Datos geométricos
La definición geométrica de la estructura esta indicada en los planos de proyecto.

3.1.3.4. Características de los materiales
Los valores característicos de las propiedades de los materiales se detallarán en la justificación del Documento Básico
correspondiente o bien en la justificación de la instrucción EHE-08.

3.1.3.5. Modelo para el análisis estructural
Se realiza un cálculo espacial en tres dimensiones por métodos matriciales, considerando los elementos que definen la
estructura: vigas de cimentación, losas de cimentación, muros de hormigón, pilares, vigas, losas macizas, escaleras y perfiles
de acero.
Se establece la compatibilidad de desplazamientos en todos los nudos, considerando seis grados de libertad y la hipótesis de
indeformabilidad en el plano para cada forjado continuo, impidiendose los desplazamientos relativos entre nudos.
A los efectos de obtención de solicitaciones y desplazamientos, se supone un comportamiento lineal de los materiales.
Cálculos por ordenador
Nombre del programa: CYPECAD.
Empresa: CYPE Ingenieros, S.A.- Avda. Eusebio Sempere, 5 - 03003 ALICANTE.
CYPECAD realiza un cálculo espacial por métodos matriciales, considerando todos los elementos que definen la
estructura: vigas de cimentación, losas de cimentación, muros de hormigón, pilares, vigas, losas macizas, escaleras y
perfiles de acero.
Se establece la compatibilidad de desplazamientos en todos los nudos, considerando seis grados de libertad y utilizando
la hipótesis de indeformabilidad del plano de cada planta (diafragma rígido), para modelar el comportamiento del
forjado.
A los efectos de obtención de las distintas respuestas estructurales (solicitaciones, desplazamientos, tensiones, etc.) se
supone un comportamiento lineal de los materiales, realizando por tanto un cálculo estático para acciones no sísmicas.
Para la consideración de la acción sísmica se realiza un análisis modal espectral.

Página 3 - 19



3.1.3.6. Verificaciones basadas en coeficientes parciales
En la verificación de los estados límite mediante coeficientes parciales, para la determinación del efecto de las acciones, así
como de la respuesta estructural, se utilizan los valores de cálculo de las variables, obtenidos a partir de sus valores
característicos, multiplicándolos o dividiéndolos por los correspondientes coeficientes parciales para las acciones y la
resistencia, respectivamente.

Verificación de la estabilidad: Ed, estab ≥ Ed, desestab
- Ed, estab: Valor de cálculo de los efectos de las acciones estabilizadoras.
- Ed, desestab: Valor de cálculo de los efectos de las acciones desestabilizadoras.

Verificación de la resistencia de la estructura: Rd ≥ Ed
- Rd: Valor de cálculo de la resistencia correspondiente.
- Ed: Valor de calculo del efecto de las acciones.

Combinaciones de acciones consideradas y coeficientes parciales de seguridad
Para las distintas situaciones de proyecto, las combinaciones de acciones se definirán de acuerdo con los siguientes
criterios:
- Situaciones no sísmicas
- Con coeficientes de combinación
-

- Sin coeficientes de combinación
-

- Situaciones sísmicas
- Con coeficientes de combinación
-

- Sin coeficientes de combinación
-

- Donde:

Gk Acción permanente
Qk Acción variable
AE Acción sísmica
γG Coeficiente parcial de seguridad de las acciones permanentes
γQ,1 Coeficiente parcial de seguridad de la acción variable principal
γQ,i Coeficiente parcial de seguridad de las acciones variables de acompañamiento
(i > 1) para situaciones no sísmicas
(i ≥ 1) para situaciones sísmicas
γA Coeficiente parcial de seguridad de la acción sísmica
ψp,1 Coeficiente de combinación de la acción variable principal
ψa,i Coeficiente de combinación de las acciones variables de acompañamiento
(i > 1) para situaciones no sísmicas
(i ≥ 1) para situaciones sísmicas

Página 4 - 19



Para cada situación de proyecto y estado límite los coeficientes a utilizar serán:
E.L.U. de rotura. Hormigón: EHE-08-CTE

Situación 1: Persistente o transitoria
Coeficientes parciales de seguridad ( γ) Coeficientes de combinación ( ψ)
Favorable Desfavorable Principal (ψp) Acompañamiento (ψa)
Carga permanente (G) 1.00 1.35 1.00 1.00
Sobrecarga (Q) 0.00 1.50 1.00 0.70
Viento (Q) 0.00 1.50 1.00 0.60
Nieve (Q) 0.00 1.50 1.00 0.50
Sismo (A)

Situación 2: Sísmica
Sobrecarga (Q) 0.00 1.00 0.30 0.30
Viento (Q) 0.00 1.00 0.00 0.00
Nieve (Q) 0.00 1.00 0.00 0.00
Sismo (A) -1.00 1.00 1.00 0.30(1)
Notas:
(1)
Fracción de las solicitaciones sísmicas a considerar en la dirección ortogonal: Las solicitaciones obtenidas de los resultados del análisis en
cada una de las direcciones ortogonales se combinarán con el 30 % de los de la otra.

E.L.U. de rotura. Hormigón en cimentaciones: EHE-08-CTE

Situación 1: Persistente o transitoria
Sobrecarga (Q) 0.00 1.60 1.00 0.70
Viento (Q) 0.00 1.60 1.00 0.60
Nieve (Q) 0.00 1.60 1.00 0.50
Sismo (A)

Sobrecarga (Q) 0.00 1.00 0.30 0.30
Viento (Q) 0.00 1.00 0.00 0.00
Nieve (Q) 0.00 1.00 0.00 0.00
Sismo (A) -1.00 1.00 1.00 0.30(1)
Notas:
(1)
Fracción de las solicitaciones sísmicas a considerar en la dirección ortogonal: Las solicitaciones obtenidas de los resultados del análisis en
cada una de las direcciones ortogonales se combinarán con el 30 % de los de la otra.

Página 5 - 19



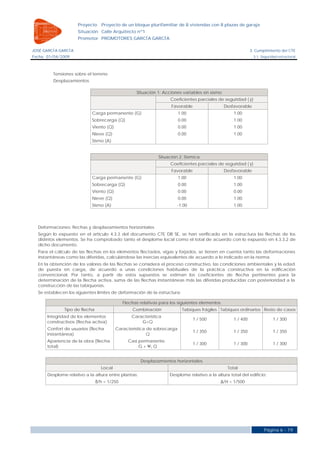

Tensiones sobre el terreno
Desplazamientos

Situación 1: Acciones variables sin sismo
Coeficientes parciales de seguridad ( γ)
Favorable Desfavorable
Carga permanente (G) 1.00 1.00
Sobrecarga (Q) 0.00 1.00
Viento (Q) 0.00 1.00
Nieve (Q) 0.00 1.00
Sismo (A)

Coeficientes parciales de seguridad ( γ)
Favorable Desfavorable
Carga permanente (G) 1.00 1.00
Sobrecarga (Q) 0.00 1.00
Viento (Q) 0.00 0.00
Nieve (Q) 0.00 1.00
Sismo (A) -1.00 1.00

Deformaciones: flechas y desplazamientos horizontales
Según lo expuesto en el artículo 4.3.3 del documento CTE DB SE, se han verificado en la estructura las flechas de los
distintos elementos. Se ha comprobado tanto el desplome local como el total de acuerdo con lo expuesto en 4.3.3.2 de
dicho documento.
Para el cálculo de las flechas en los elementos flectados, vigas y forjados, se tienen en cuenta tanto las deformaciones
instantáneas como las diferidas, calculándose las inercias equivalentes de acuerdo a lo indicado en la norma.
En la obtención de los valores de las flechas se considera el proceso constructivo, las condiciones ambientales y la edad
de puesta en carga, de acuerdo a unas condiciones habituales de la práctica constructiva en la edificación
convencional. Por tanto, a partir de estos supuestos se estiman los coeficientes de flecha pertinentes para la
determinación de la flecha activa, suma de las flechas instantáneas más las diferidas producidas con posterioridad a la
construcción de las tabiquerías.
Se establecen los siguientes límites de deformación de la estructura:

Flechas relativas para los siguientes elementos
Tipo de flecha Combinación Tabiques frágiles Tabiques ordinarios Resto de casos
Integridad de los elementos Característica
1 / 500 1 / 400 1 / 300
constructivos (flecha activa) G+Q
Confort de usuarios (flecha Característica de sobrecarga
1 / 350 1 / 350 1 / 350
instantánea) Q
Apariencia de la obra (flecha Casi permanente
1 / 300 1 / 300 1 / 300
total) G + Ψ2 Q

Desplazamientos horizontales
Local Total
Desplome relativo a la altura entre plantas: Desplome relativo a la altura total del edificio:
δ/h < 1/250 ∆/H < 1/500

Página 6 - 19



Vibraciones
No se ha considerado el efecto debido a estas acciones sobre la estructura.

3.1.4. Acciones en la edificación (DB SE AE)

3.1.4.1. Acciones permanentes (G)
Peso propio de la estructura
Para elementos lineales (pilares, vigas, diagonales, etc.) se obtiene su peso por unidad de longitud como el producto de
su sección bruta por el peso específico del hormigón armado: 25 kN/m³ - Acero 78,5 kN/m³. En elementos superficiales
(losas y muros), el peso por unidad de superficie se obtiene multiplicando el espesor 'e(m)' por el peso específico del
material (25 kN/m³).

Cargas permanentes superficiales
Se estiman uniformemente repartidas en la planta. Representan elementos tales como pavimentos, recrecidos, tabiques
ligeros, falsos techos, etc.

Peso propio de tabiques pesados y muros de cerramiento
Éstos se consideran como cargas lineales obtenidas a partir del espesor, la altura y el peso específico de los materiales
que componen dichos elementos constructivos, teniendo en cuenta los valores especificados en el anejo C del
Documento Básico SE AE.
Las acciones del terreno se tratan de acuerdo con lo establecido en el Documento Básico SE C.

Cargas superficiales generales de plantas
Forjados de losa maciza
Canto Peso propio
Planta
(cm) (kN/m²)
Forjado 6 25 6.131
25 6.131
Forjado 5
95 23.299
11 2.698
Forjado 4
25 6.131
11 2.698
Forjado 3
25 6.131
11 2.698
Forjado 2
25 6.131
25 6.131
Forjado 1
11 2.698

Cargas permanentes superficiales (tabiquería, pavimentos y revestimientos)
Carga superficial
Planta
(kN/m²)
Forjado 6 2.9
Forjado 5 2.0
Forjado 4 2.0
Forjado 3 2.0
Forjado 2 2.0
Forjado 1 2.0
Cimentación 2.0

Página 7 - 19



Cargas adicionales (puntuales, lineales y superficiales)
Superficiales Lineales Puntuales
Planta Mín. Máx. Mín. Máx. Mín. Máx.
(kN/m²) (kN/m²) (kN/m) (kN/m) (kN) (kN)
Forjado 6 --- --- --- --- --- ---
Forjado 5 10 10 4 8 --- ---
Forjado 4 --- --- 4 8 --- ---
Forjado 3 --- --- 4 8 --- ---
Forjado 2 --- --- 4 8 --- ---
Forjado 1 --- --- 8 8 --- ---
Cimentación 14 14 12 12 --- ---

3.1.4.2. Acciones variables (Q)
Sobrecarga de uso
Se tienen en cuenta los valores indicados en la tabla 3.1 del documento DB SE AE.
Cargas superficiales generales de plantas
Carga superficial
Planta
(kN/m²)
Forjado 6 1.0
Forjado 5 2.0
Forjado 4 2.0
Forjado 3 2.0
Forjado 2 2.0
Forjado 1 2.0
Cimentación 3.9

Viento
CTE DB SE-AE
Código Técnico de la Edificación.
Documento Básico Seguridad Estructural - Acciones en la Edificación

Zona eólica: A
Grado de aspereza: IV. Zona urbana, industrial o forestal

La acción del viento se calcula a partir de la presión estática q e que actúa en la dirección perpendicular a la superficie
expuesta. El programa obtiene de forma automática dicha presión, conforme a los criterios del Código Técnico de la
Edificación DB-SE AE, en función de la geometría del edificio, la zona eólica y grado de aspereza seleccionados, y la
altura sobre el terreno del punto considerado:

q e = q b · ce · cp

Donde:
qb Es la presión dinámica del viento conforme al mapa eólico del Anejo D.

ce Es el coeficiente de exposición, determinado conforme a las especificaciones del Anejo D.2, en función del grado
de aspereza del entorno y la altura sobre el terreno del punto considerado.

cp Es el coeficiente eólico o de presión, calculado según la tabla 3.4 del apartado 3.3.4, en función de la esbeltez del
edificio en el plano paralelo al viento.

Viento X Viento Y
qb
esbeltez cp (presión) cp (succión) esbeltez cp (presión) cp (succión)
(kN/m²)
0.42 1.31 0.80 -0.60 1.25 0.80 -0.60

Página 8 - 19



Anchos de banda
Ancho de banda Y Ancho de banda X
Plantas
(m) (m)
Forjado 2, Forjado 3, Forjado 4, Forjado 5 y
15.80 15.80
Forjado 6
Forjado 1 19.00 15.80

Se realiza análisis de los efectos de 2º orden
Valor para multiplicar los desplazamientos 2.00
Coeficientes de Cargas
+X: 1.00 -X:1.00
+Y: 1.00 -Y:1.00

Cargas de viento
Viento X Viento Y
Planta
(kN) (kN)
Forjado 6 37.422 37.364
Forjado 5 65.341 65.240
Forjado 4 56.440 56.352
Forjado 3 51.775 51.694
Forjado 2 45.868 45.797
Forjado 1 61.334 50.925

Conforme al artículo 3.3.2., apartado 2 del Documento Básico AE, se ha considerado que las fuerzas de viento por planta,
en cada dirección del análisis, actúan con una excentricidad de ±5% de la dimensión máxima del edificio.

Acciones térmicas
No se ha considerado en el cálculo de la estructura.

Nieve
Se tienen en cuenta los valores indicados en el apartado 3.5 del documento DB SE AE.

3.1.4.3. Acciones accidentales
Se consideran acciones accidentales los impactos, las explosiones, el sismo y el fuego. La condiciones en que se debe
estudiar la acción del sismo y las acciones debidas a éste en caso de que sea necesaria su consideración están definidas en
la Norma de Construcción Sismorresistente NCSE-02.

Sismo
Provincia:VALENCIA Término:VALENCIA
Clasificación de la construcción: Construcciones de importancia normal
Aceleración sísmica básica (a b): 0.060 g, (siendo 'g' la aceleración de la gravedad)
Coeficiente de contribución (K): 1.00
Coeficiente adimensional de riesgo ( ρ): 1
Coeficiente según el tipo de terreno (C): 1.30 (Tipo II)
Coeficiente de amplificación del terreno (S): 1.040
Aceleración sísmica de cálculo (a c = S x ρ x ab): 0.062 g
Método de cálculo adoptado: Análisis modal espectral
Amortiguamiento: 5% (respecto del amortiguamiento crítico)
Fracción de la sobrecarga a considerar: 0.50
Número de modos: 6
Coeficiente de comportamiento por ductilidad: 2 (Ductilidad baja)
Coeficientes de participación:

Página 9 - 19



T Lx Ly Lgz Mx My Hipótesis X(1) Hipótesis Y(1)
Modo 1 1.37 0.0816 0.0297 0.9967 81.96 % 14.86 % R = 2 R=2
A = 0.291 m/s² A = 0.291 m/s²
D = 13.8152 mm D = 13.8152 mm
Modo 2 0.948 0.2185 0.0027 0.9758 15.47 % 6.5 % R=2 R=2
A = 0.42 m/s² A = 0.42 m/s²
D = 9.56894 mm D = 9.56894 mm
Modo 3 0.924 0.0087 0.9989 0.046 0.01 % 75.13 % R = 2 R=2
A = 0.431 m/s² A = 0.431 m/s²
D = 9.3284 mm D = 9.3284 mm
Modo 4 0.418 0.0294 0.0002 0.9996 0.02 % 0.18 % R=2 R=2
A = 0.765 m/s² A = 0.765 m/s²
D = 3.38375 mm D = 3.38375 mm
Modo 5 0.228 0.1953 0.0025 0.9808 1.16 % 0% R=2 R=2
A = 0.765 m/s² A = 0.765 m/s²
D = 1.00602 mm D = 1.00602 mm
Modo 6 0.216 0.0131 0.9994 0.0329 0 % 3.04 % R=2 R=2
A = 0.765 m/s² A = 0.765 m/s²
D = 0.90539 mm D = 0.90539 mm

T = Periodo de vibración en segundos.
Lx, Ly, Lgz = Coeficientes de participación normalizados en cada dirección del análisis.
Mx, My = Porcentaje de masa desplazada por cada modo en cada dirección del análisis.
R = Relación entre la aceleración de cálculo usando la ductilidad asignada a la estructura y la aceleración de
cálculo obtenida sin ductilidad.
A = Aceleración de cálculo, incluyendo la ductilidad.
D = Coeficiente del modo, equivale al desplazamiento máximo del grado de libertad dinámico.

Masa total desplazada
Masa X 98.63 %
Masa Y 99.71 %

Incendio
Norma: CTE DB SI - Anejo C: Resistencia al fuego de las estructuras de hormigón armado.
Datos por planta
Revestimiento de elementos de hormigón
Planta Zona R. req. F. Comp.
Inferior (forjados y vigas) Pilares y muros
Forjado 6 Planta R 90 X Mortero de yeso Mortero de yeso
Planta R 120 X Sin revestimiento ignífugo Sin revestimiento ignífugo
Forjado 1
1 R 90 X Sin revestimiento ignífugo -
Notas:
- R. req.: resistencia requerida, periodo de tiempo durante el cual un elemento estructural debe mantener su capacidad portante, expresado en
minutos.
- F. Comp.: indica si el forjado tiene función de compartimentación.

3.1.4.4. Cargas aplicadas en las subestructuras

Página 10 - 19



Referencias:

'P1', 'P2':
Cargas puntuales, uniformes, en faja y momentos puntuales: 'P1' es el valor de la carga. 'P2' no se utiliza.
Cargas trapezoidales: 'P1' es el valor de la carga en el punto donde comienza (L1) y 'P2' es el valor de la carga
en el punto donde termina (L2).
Cargas triangulares: 'P1' es el valor máximo de la carga. 'P2' no se utiliza.
Incrementos de temperatura: 'P1' y 'P2' son los valores de la temperatura en las caras exteriores o paramentos de
la pieza. La orientación de la variación del incremento de temperatura sobre la sección transversal dependerá
de la dirección seleccionada.

'L1', 'L2':
Cargas y momentos puntuales: 'L1' es la distancia entre el nudo inicial de la barra y la posición donde se aplica
la carga. 'L2' no se utiliza.
Cargas trapezoidales, en faja, y triangulares: 'L1' es la distancia entre el nudo inicial de la barra y la posición
donde comienza la carga, 'L2' es la distancia entre el nudo inicial de la barra y la posición donde termina la
carga.

Unidades:
Cargas puntuales: kN
Momentos puntuales: kN·m.
Cargas uniformes, en faja, triangulares y trapezoidales: kN/m.
Incrementos de temperatura: °C.

Estructura 1
Cargas en barras
Valores Posición Dirección
Barra Hipótesis Tipo L1 L2
P1 P2 Ejes X Y Z
(m) (m)
N2 (CNX)/N5 Carga permanente Uniforme 0.216 - - - Globales 0.000 0.000 -1.000
N5/N7 Carga permanente Uniforme 0.216 - - - Globales 0.000 0.000 -1.000
N13/N1 (CNX) Carga permanente Uniforme 0.216 - - - Globales 0.000 0.000 -1.000
N3 (CNX)/N6 Carga permanente Uniforme 0.216 - - - Globales 0.000 0.000 -1.000
N14/N4 (CNX) Carga permanente Uniforme 0.216 - - - Globales 0.000 0.000 -1.000

3.1.5. Cimientos (DB SE C)

Página 11 - 19



3.1.5.1. Bases de cálculo
Método de cálculo
El comportamiento de la cimentación se verifica frente a la capacidad portante (resistencia y estabilidad) y la aptitud al
servicio. A estos efectos se distinguirá, respectivamente, entre estados límite últimos y estados límite de servicio.
Las comprobaciones de la capacidad portante y de la aptitud al servicio de la cimentación se efectúan para las
situaciones de dimensionado pertinentes.
Las situaciones de dimensionado se clasifican en:
situaciones persistentes, que se refieren a las condiciones normales de uso;
situaciones transitorias, que se refieren a unas condiciones aplicables durante un tiempo limitado, tales como
situaciones sin drenaje o de corto plazo durante la construcción;
situaciones extraordinarias, que se refieren a unas condiciones excepcionales en las que se puede encontrar, o a las
que puede estar expuesto el edificio, incluido el sismo.
El dimensionado de secciones se realiza según la Teoría de los Estados Limite Últimos (apartado 3.2.1 DB SE) y los Estados
Límite de Servicio (apartado 3.2.2 DB SE).

Verificaciones
Las verificaciones de los estados límite se basan en el uso de modelos adecuados para la cimentación y su terreno de
apoyo y para evaluar los efectos de las acciones del edificio y del terreno sobre el edificio.
Para verificar que no se supera ningún estado límite se han utilizado los valores adecuados para:
- las solicitaciones del edificio sobre la cimentación;
- las acciones (cargas y empujes) que se puedan transmitir o generar a través del terreno sobre la cimentación;
- los parámetros del comportamiento mecánico del terreno;
- los parámetros del comportamiento mecánico de los materiales utilizados en la construcción de la cimentación;
- los datos geométricos del terreno y la cimentación.

Acciones
Para cada situación de dimensionado de la cimentación se han tenido en cuenta tanto las acciones que actúan sobre
el edificio como las acciones geotécnicas que se transmiten o generan a través del terreno en que se apoya el mismo.

Coeficientes parciales de seguridad
La utilización de los coeficientes parciales implica la verificación de que, para las situaciones de dimensionado de la
cimentación, no se supere ninguno de los estados límite, al introducir en los modelos correspondientes los valores de
cálculo para las distintas variables que describen los efectos de las acciones sobre la cimentación y la resistencia del
terreno.
Para las acciones y para las resistencias de cálculo de los materiales y del terreno, se han adoptado los coeficientes
parciales indicados en la tabla 2.1 del documento DB SE C.

3.1.5.2. Estudio geotécnico
Se han considerado los datos proporcionados y ya descritos en el correspondiente apartado de la memoria constructiva.
En el anexo correspondiente a Información Geotécnica se adjunta el informe geotécnico del proyecto.

Parametros geotécnicos adoptados en el cálculo
Cimentación
Profundidad del plano de cimentación: 0.40 m
Tensión admisible en situaciones persistentes: 0.147 MPa, 0.196 MPa y 0.226 MPa
Tensión admisible en situaciones accidentales: 0.294 MPa
Módulo de balasto para las losas de cimentación: 44145.00 kN/m³
Módulo de balasto para las vigas de cimentación: 9810.00 kN/m³ y 44145.00 kN/m³

Página 12 - 19



3.1.5.3. Descripción, materiales y dimensionado de elementos
Descripción
La cimentación es superficial y se resuelve mediante los siguientes elementos: losas de hormigón armado y vigas de
cimentación de hormigón armado, cuyas tensiones máximas de apoyo no superan las tensiones admisibles del
terreno de cimentación en ninguna de las situaciones de proyecto. Las losas de cimentación son de canto: 80 y 30
cm.

Materiales
Cimentación
Hormigón: HA-30; fck = 30 MPa; γc = 1.30 a 1.50
Acero: B 500 S; fyk = 500 MPa; γs = 1.00 a 1.15

Dimensiones, secciones y armados
Las dimensiones, secciones y armados se indican en los planos de estructura del proyecto. Se han dispuesto armaduras
que cumplen con la instrucción de hormigón estructural EHE-08 atendiendo al elemento estructural considerado.

3.1.6. Elementos estructurales de hormigón (EHE-08)

Requisitos
La estructura proyectada cumple con los siguientes requisitos:
- Seguridad y funcionalidad estructural: consistente en reducir a límites aceptables el riesgo de que la estructura
tenga un comportamiento mecánico inadecuado frente a las acciones e influencias previsibles a las que pueda
estar sometido durante su construcción y uso previsto, considerando la totalidad de su vida útil.
- Seguridad en caso de incendio: consistente en reducir a límites aceptables el riesgo de que los usuarios de la
estructura sufran daños derivados de un incendio de origen accidental.
- Higiene, salud y protección del medio ambiente: consistente en reducir a límites aceptables el riesgo de que se
provoquen impactos inadecuados sobre el medio ambiente como consecuencia de la ejecución de las obras.

Conforme a la Instrucción EHE-08 se asegura la fiabilidad requerida a la estructura adoptando el método de los Estados
Límite, tal y como se establece en el Artículo 8º. Este método permite tener en cuenta de manera sencilla el carácter
aleatorio de las variables de solicitación, de resistencia y dimensionales que intervienen en el cálculo. El valor de cálculo
de una variable se obtiene a partir de su principal valor representativo, ponderándolo mediante su correspondiente
coeficiente parcial de seguridad.

Comprobación estructural
La comprobación estructural en el proyecto se realiza mediante cálculo, lo que permite garantizar la seguridad requerida
de la estructura.

Situaciones de proyecto
Las situaciones de proyecto consideradas son las que se indican a continuación:
- Situaciones persistentes: corresponden a las condiciones de uso normal de la estructura.
- Situaciones transitorias: que corresponden a condiciones aplicables durante un tiempo limitado.
- Situaciones accidentales: que corresponden a condiciones excepcionales aplicables a la estructura.

Métodos de comprobación: Estados límite
Se definen como Estados Límite aquellas situaciones para las que, de ser superadas, puede considerarse que la estructura
no cumple alguna de las funciones para las que ha sido proyectada.


Página 13 - 19



La denominación de Estados Límite Últimos engloba todos aquellos que producen el fallo de la estructura, por pérdida de
equilibrio, colapso o rotura de la misma o de una parte de ella. Como Estados Límite Últimos se han considerado los
debidos a:
- fallo por deformaciones plásticas excesivas, rotura o pérdida de la estabilidad de la estructura o de parte de ella;
- pérdida del equilibrio de la estructura o de parte de ella, considerada como un sólido rígido;
- fallo por acumulación de deformaciones o fisuración progresiva bajo cargas repetidas.

En la comprobación de los Estados Límite Últimos que consideran la rotura de una sección o elemento, se satisface la
condición:
R d ≥ Sd
donde:
Rd: Valor de cálculo de la respuesta estructural.
Sd: Valor de cálculo del efecto de las acciones.

Para la evaluación del Estado Límite de Equilibrio (Artículo 41º) se satisface la condición:
Ed, estab ≥ Ed, desestab
donde:
Ed, estab: Valor de cálculo de los efectos de las acciones estabilizadoras.
Ed, desestab: Valor de cálculo de los efectos de las acciones desestabilizadoras.

La denominación de Estados Límite de Servicio engloba todos aquéllos para los que no se cumplen los requisitos de
funcionalidad, de comodidad o de aspecto requeridos. En la comprobación de los Estados Límite de Servicio se satisface
la condición:
Cd ≥ Ed
donde:
Cd: Valor límite admisible para el Estado Límite a comprobar (deformaciones, vibraciones, abertura de fisura, etc.).
Ed: Valor de cálculo del efecto de las acciones (tensiones, nivel de vibración, abertura de fisura, etc.).

3.1.6.2. Acciones
Para el cálculo de los elementos de hormigón se han tenido en cuenta las acciones permanentes (G), las acciones variables
(Q) y las acciones accidentales (A).
Para la obtención de los valores característicos, representativos y de cálculo de las acciones se han tenido en cuenta los
artículos 10º, 11º y 12º de la instrucción EHE-08.

Combinación de acciones y coeficientes parciales de seguridad
Verificaciones basadas en coeficientes parciales (ver apartado Verificaciones basadas en coeficientes parciales ).

3.1.6.3. Método de dimensionamiento
El dimensionado de secciones se realiza según la Teoría de los Estados Limite del articulo 8º de la vigente instrucción EHE-08,
utilizando el Método de Cálculo en Rotura.

3.1.6.4. Solución estructural adoptada
Componentes del sistema estructural adoptado
La estructura está formada por los siguientes elementos:
- Soportes:

Página 14 - 19



- Pilares de hormigón armado de sección rectangular y circular.
- Muros de hormigón armado de diferentes secciones.

- Vigas de hormigón armado planas.
- Losas macizas.

Deformaciones
Flechas
Se calculan las flechas instantáneas realizando la doble integración del diagrama de curvaturas (M / E·Ie), donde
Ie es la inercia equivalente calculada a partir de la fórmula de Branson.
La flecha activa se calcula teniendo en cuenta las deformaciones instantáneas y diferidas debidas a las cargas
permanentes y a las sobrecargas de uso calculadas a partir del momento en el que se construye el elemento
dañable (normalmente tabiques).
La flecha total a plazo infinito del elemento flectado se compone de la totalidad de las deformaciones
instantáneas y diferidas que desarrolla el elemento flectado que sustenta al elemento dañable.
Valores de los límites de flecha adoptados según los distintos elementos estructurales:

Elemento Valores límites de la flecha
Vigas Instantánea de sobrecarga de uso: L/350
Total a plazo infinito: L/300
Activa: 1 cm, L/400

Desplomes en pilares
Se han controlado los desplomes locales y totales de los pilares, resultando del cálculo los siguientes valores máximos
de desplome:
Desplome local máximos de los pilares (δ / h)
Sin sismo Con sismo
Planta
Dirección X Dirección Y Dirección X Dirección Y
Forjado 6 ---- 1 / 2225 1 / 1113 1 / 445
Forjado 5 1 / 2308 1 / 2355 1 / 492 1 / 533
Forjado 4 1 / 2143 1 / 2728 1 / 589 1 / 639
Forjado 3 1 / 1765 1 / 2308 1 / 546 1 / 600
Forjado 2 1 / 1500 1 / 2308 1 / 536 1 / 589
Forjado 1 1 / 1249 1 / 2379 1 / 362 1 / 538
Desplome total máximo de los pilares (∆ / H)
Sin sismo Con sismo
Dirección X Dirección Y Dirección X Dirección Y
1 / 1624 1 / 2379 1 / 362 1 / 538

Cuantías geométricas
Se han adoptado las cuantías geométricas mínimas fijadas en la tabla 42.3.5 de la instrucción EHE-08.

Características de los materiales
Los coeficientes a utilizar para cada situación de proyecto y estado límite están definidos en el cumplimiento del
Documento Básico SE.
Los valores de los coeficientes parciales de seguridad de los materiales ( γc y γs) para el estudio de los Estados Límite Últimos
son los que se indican a continuación:
Hormigones

Página 15 - 19



Hormigón: HA-30; fck = 30 MPa; γc = 1.30 a 1.50

Aceros en barras
Acero: B 500 S; fyk = 500 MPa; γs = 1.00 a 1.15

Recubrimientos
Pilares (geométrico): 3.0 cm
Vigas (geométricos): 3.0 cm
Losas macizas (mecánicos): 3.5 cm
Escaleras (geométrico): 3.0 cm
Vigas de cimentación (geométricos): 4.0 cm
Losas, zapatas y encepados (mecánicos): 5.0 cm

Características técnicas de los forjados
Forjados de losas macizas
Canto: 11 cm, 25 cm y 95 cm

3.1.7. Elementos estructurales de acero (DB SE A)

3.1.7.1. Generalidades
Se comprueba el cumplimiento del presente Documento Básico para aquellos elementos realizados con acero.
En el diseño de la estructura se contempla la seguridad adecuada de utilización, incluyendo los aspectos relativos a la
durabilidad, fabricación, montaje, control de calidad, conservación y mantenimiento.

Para verificar el cumplimiento del apartado 3.2 del Documento Básico SE, se ha comprobado:
La estabilidad y la resistencia (estados límite últimos)
La aptitud para el servicio (estados límite de servicio)

La determinación de la resistencia de las secciones se hace de acuerdo a lo especificado en el capítulo 6 del
documento DB SE A, partiendo de las esbelteces, longitudes de pandeo y esfuerzos actuantes para todas las
combinaciones definidas en la presente memoria, teniendo en cuenta la interacción de los mismos y comprobando que
se cumplen los límites de resistencia establecidos para los materiales seleccionados.

Se comprueba que todas las barras cumplen, para las combinaciones de acciones establecidas en el apartado 4.3.2 del
Documento Básico SE, con los límites de deformaciones, flechas y desplazamientos horizontales.

3.1.7.3. Durabilidad
Los perfiles de acero están protegidos de acuerdo a las condiciones de uso y ambientales y a su situación, de manera que se
asegura su resistencia, estabilidad y durabilidad durante el periodo de vida útil, debiendo mantenerse de acuerdo a las
instrucciones de uso y plan de mantenimiento correspondiente.

3.1.7.4. Materiales

Página 16 - 19



Los coeficientes parciales de seguridad utilizados para las comprobaciones de resistencia son:
γM0 = 1,05 coeficiente parcial de seguridad relativo a la plastificación del material.
γM1 = 1,05 coeficiente parcial de seguridad relativo a los fenómenos de inestabilidad.
γM2 = 1,25 coeficiente parcial de seguridad relativo a la resistencia última del material o sección, y a la resistencia de los
medios de unión.
Características de los aceros empleados
Los aceros empleados en este proyecto se corresponden con los indicados en la norma UNE EN 10025: Productos
laminados en caliente de acero no aleado, para construcciones metálicas de uso general.
Las propiedades de los aceros utilizados son las siguientes:
Módulo de elasticidad longitudinal (E): 210.000 N/mm²
Módulo de elasticidad transversal o módulo de rigidez (G): 81.000 N/mm²
Coeficiente de Poisson ( ν): 0.30
Coeficiente de dilatación térmica ( α): 1,2·10-5(°C)-1
Densidad (ρ): 78.5 kN/m³
Estructura 1
Materiales utilizados
Material E G σe α·t γ
Tipo Designación (GPa) (GPa) (GPa) (m/m°C) (kN/m³)
Acero S275 206.01 79.23 0.28 1.2e-005 77.01
Acero S235 206.00 79.23 0.23 1.2e-005 77.01
Notación:
E: Módulo de elasticidad
G: Módulo de cortadura
σe: Límite elástico
α·t: Coeficiente de dilatación
γ: Peso específico

3.1.7.5. Análisis estructural
El análisis estructural se ha realizado con el modelo descrito en el Documento Básico SE, discretizándose las barras de acero
con las propiedades geométricas obtenidas de las bibliotecas de perfiles de los fabricantes o calculadas de acuerdo a la
forma y dimensiones de los perfiles.
Los tipos de sección a efectos de dimensionamiento se clasifican de acuerdo a la tabla 5.1 del Documento Básico SE A,
aplicando los métodos de cálculo descritos en la tabla 5.2 y los límites de esbeltez de las tablas 5.3, 5.4, y 5.5 del mencionado
documento.
La traslacionalidad de la estructura se contempla aplicando los métodos descritos en el apartado 5.3.1.2 del Documento
Básico SE A teniendo en consideración los correspondientes coeficientes de amplificación.

3.1.8. Muros de fábrica (DB SE F)

3.1.8.1. Generalidades
Se comprueba el cumplimiento del presente Documento Básico para aquellos muros resistentes realizados a partir de piezas
relativamente pequeñas, comparadas con las dimensiones de los elementos, asentadas mediante mortero, tales como
fábricas de ladrillo, bloques de hormigón prefabricado de árido denso y ligero, sin armar y armados.

Se consideran los criterios básicos que se han mencionado anteriormente en el cumplimiento del Documento Básico SE para
los elementos resistentes de fábrica.

3.1.8.3. Durabilidad
Para la clase de exposición, composición y propiedades de los materiales, se ha seleccionado tanto el tipo de fábrica como
los materiales adecuados de acuerdo a la tabla 3.2 del Documento Básico SE F. Para las armaduras se ha tenido en cuenta
lo indicado en el apartado 3.3 del mismo documento.

Página 17 - 19



3.1.8.4. Materiales
Las piezas que conforman la fábrica, los morteros, hormigón, armaduras y componentes auxiliares, se han seleccionado de
acuerdo a las indicaciones del capítulo 4 del Documento Básico SE F.
Las propiedades y resistencias de cálculo consideradas para las fábricas resistentes son las siguientes:

Propiedades de los muros de fábrica
Módulo de cortadura (G): 0.3924 GPa
Módulo de elasticidad (E): 0.981 GPa
Peso específico: 14.715 kN/m³
Tensión de cálculo en compresión: 1.962 MPa
Tensión de cálculo en tracción: 0.1962 MPa

3.1.8.5. Comportamiento estructural
Análisis de solicitaciones
La discretización efectuada es por elementos finitos triangulares cuadráticos de seis nodos, de tipo lámina tridimensional
con consideración de las deformaciones por cortante transversal (tensión plana y placa gruesa).
La disposición de nodos en el elemento es uno en cada vértice y otro en los puntos centrales de cada lado,
ensamblándose una matriz de rigidez de 36 grados de libertad por elemento.
Se realiza un mallado de cada muro en función de las dimensiones, geometría, huecos y proximidades de ángulos,
bordes y singularidades.
Los muros de fábrica que se incorporan al modelo de la estructura completa, son elementos verticales de sección
transversal cualquiera, formada por rectángulos entre cada planta, y definidos por un nivel inicial y un nivel final.
En un muro, la longitud debe ser mayor que cinco veces su espesor, ya que si no se verifica esta condición, no es
adecuada su discretización como elemento finito. Tanto vigas como forjados y pilares se unen a las paredes del muro a lo
largo de sus bordes en contacto en cualquier posición y dirección.

Capacidad portante
Con los esfuerzos de lámina obtenidos para cada hipótesis y con las combinaciones correspondientes a hormigón en
rotura indicadas en el Documento Básico SE, se hacen las correspondientes comprobaciones de capacidad portante:
- En los muros de fábrica genéricos: comprobando que no se superan las tensiones de cálculo tanto en compresión
como en tracción.
- En los muros de bloques de hormigón (con y sin armaduras): se comprueban las tensiones de cálculo para todos los
estados, frente a solicitaciones normales y tangenciales, tanto en el bloque de hormigón como en la armadura si se
dispone, de acuerdo al apartado 7.5, DB SE F.

3.1.8.6. Ejecución
Las piezas se humedecerán antes de su empleo en la ejecución de la fábrica, bien por aspersión, bien por inmersión, durante
unos minutos. La cantidad de agua embebida en la pieza será la necesaria para que no varíe la consistencia del mortero al
ponerlo en contacto con la misma, sin succionar agua de amasado ni incorporarla.
Las piezas se colocarán siempre a restregón, sobre una tortada de mortero, hasta que el mortero rebose por la llaga y el
tendel. No se moverá ninguna pieza después de efectuada la operación de restregón. Si fuera necesario corregir la posición
de una pieza, se quitará la misma, retirando también el mortero.Las fábricas se levantarán por hiladas horizontales en toda la
extensión de la obra, siempre que sea posible. Cuando dos partes de una fábrica se levanten en épocas distintas, la que se
ejecute primero se dejará escalonada. Si esto no fuera posible, se dejará formando alternativamente entrantes y salientes.
En las hiladas consecutivas de un muro, las piezas se solapan para que el muro se comporte como un elemento estructural
único. Ese solape será al menos igual a 0,4 veces el grueso de la pieza y no menos que 40 mm.

3.1.9. Elementos estructurales de madera (DB SE M)
No hay elementos estructurales de madera.


Página 18 - 19



ARQUITECTO

Firma

Página 19 - 19

3.2. SEGURIDAD EN CASO DE INCENDIO

DB SI

Fecha 01/04/2009 3.2. Seguridad en caso de incendio

3.2.1. SI 1 Propagación interior

3.2.1.1. Compartimentación en sectores de incendio
Las distintas zonas del edificio se agrupan en sectores de incendio, en las condiciones que se establecen en la tabla 1.1 (CTE
DB SI 1 Propagación interior), que se compartimentan mediante elementos cuya resistencia al fuego satisface las condiciones
establecidas en la tabla 1.2 (CTE DB SI 1 Propagación interior).
A efectos del cómputo de la superficie de un sector de incendio, se considera que los locales de riesgo especial, las
escaleras y pasillos protegidos, los vestíbulos de independencia y las escaleras compartimentadas como sector de incendios,
que estén contenidos en dicho sector no forman parte del mismo.
Toda zona cuyo uso previsto sea diferente y subsidiario del principal del edificio, o del establecimiento en el que esté
integrada, constituirá un sector de incendio diferente cuando supere los límites que establece la tabla 1.1 (CTE DB SI 1
Propagación interior).
En sectores de uso 'Residencial Vivienda', los elementos que separan viviendas entre sí poseen una resistencia al fuego
mínima EI 60.
Las puertas de paso entre sectores de incendio cumplen una resistencia al fuego EI 2 t-C5, siendo 't' la mitad del tiempo de
resistencia al fuego requerido a la pared en la que se encuentre, o bien la cuarta parte cuando el paso se realiza a través de
un vestíbulo de independencia y dos puertas.

Sectores de incendio
(2)
Sup. construida Resistencia al fuego del elemento compartimentador
Sector (m²) Uso previsto (1)
Paredes y techos (3)
Puertas
Norma Proyecto Norma Proyecto Norma Proyecto
Sc_Aparcamiento_1 - 265.52 Aparcamiento EI 120 EI 120 EI2 60-C5 2 x EI 2 30-C5
Sc_Residencial Residencial
2500 1124.95 EI 60 EI 120 EI2 30-C5 EI2 45-C5
Vivienda_1 Vivienda
Notas:
(1)
Según se consideran en el Anejo A Terminología (CTE DB SI). Para los usos no contemplados en este Documento Básico, se procede por asimilación en función
de la densidad de ocupación, movilidad de los usuarios, etc.
(2)
Los valores mínimos están establecidos en la tabla 1.2 (CTE DB SI 1 Propagación interior).
(3)
Los techos tienen una característica 'REI', al tratarse de elementos portantes y compartimentadores de incendio.

3.2.1.1.1. Vestíbulos de independencia
Los vestíbulos de independencia de las escaleras especialmente protegidas disponen de protección frente al humo
conforme a alguna de las alternativas establecidas para dichas escaleras en el Anejo A Terminología (CTE DB SI).
La distancia mínima entre los contornos de las superficies barridas por las puertas de los vestíbulos es superior a 0,50 m.
Los vestíbulos que sirvan a uno o varios locales de riesgo especial no pueden utilizarse en los recorridos de evacuación de
otras zonas, excepto en el caso de vestíbulos de escaleras especialmente protegidas que acceden a un aparcamiento, a
zonas de ocupación nula y a dichos locales de riesgo especial.

Vestíbulos de independencia
Resistencia al fuego del elemento compartimentador
(1)
Referencia Superficie (m²) Paredes Puertas (2)
Norma Proyecto Norma Proyecto
VI 2.67 EI 120 EI 120 2 x EI 2 30-C5 2 x EI 2 30-C5
Notas:
(1)
La resistencia al fuego exigida a las paredes del lado del vestíbulo es EI 120, independientemente de la resistencia exigida por el exterior, que puede ser
mayor en función del sector o zona de incendio que separa el vestíbulo de independencia.
(2)
Puertas de paso entre los recintos o zonas a independizar, a las que se les requiere la cuarta parte de la resistencia al fuego exigible al elemento
compartimentador que separa dichas zonas y, al menos, EI 2 30-C5.

3.2.1.2. Locales de riesgo especial
Los locales y zonas de riesgo especial se clasifican conforme a tres grados de riesgo (alto, medio y bajo) según los criterios
establecidos en la tabla 2.1 (CTE DB SI 1 Propagación interior), cumpliendo las condiciones que se determinan en la tabla 2.2
de la misma sección.

Zonas de riesgo especial

Página 2 - 9

DB SI


(2)(3)(4)
Resistencia al fuego del elemento compartimentador
(1)
Local o zona Superficie (m²) Nivel de riesgo Paredes y techos Puertas
Norma Proyecto Norma Proyecto
Basuras 11.83 Bajo EI 90 EI 120 EI2 45-C5 EI2 45-C5
Asc_1 4.20 Bajo EI 90 EI 120 EI2 45-C5 EI2 45-C5
Notas:
(1)
La necesidad de vestíbulo de independencia depende del nivel de riesgo del local o zona, conforme exige la tabla 2.2 (CTE DB SI 1 Propagación interior).
(2)
Los valores mínimos están establecidos en la tabla 2.2 (CTE DB SI 1 Propagación interior).
(3)
Los techos tienen una característica 'REI', al tratarse de elementos portantes y compartimentadores de incendio. El tiempo de resistencia al fuego no será
menor que el establecido para la estructura portante del conjunto del edificio (CTE DB SI 6 Resistencia al fuego de la estructura), excepto cuando la zona se
encuentre bajo una cubierta no prevista para evacuación y cuyo fallo no suponga riesgo para la estabilidad de otras plantas ni para la compartimentación
contra incendios, en cuyo caso puede ser R 30.
(4)
Los valores mínimos de resistencia al fuego en locales de riesgo especial medio y alto son aplicables a las puertas de entrada y salida del vestíbulo de
independencia necesario para su evacuación.

3.2.1.3. Espacios ocultos. Paso de instalaciones a través de elementos de compartimentación
de incendios
La compartimentación contra incendios de los espacios ocupables tiene continuidad en los espacios ocultos, tales como
patinillos, cámaras, falsos techos, suelos elevados, etc., salvo cuando éstos se compartimentan respecto de los primeros al
menos con la misma resistencia al fuego, pudiendo reducirse ésta a la mitad en los registros para mantenimiento.
Se limita a tres plantas y una altura de 10 m el desarrollo vertical de las cámaras no estancas en las que existan elementos
cuya clase de reacción al fuego no sea B-s3-d2, B L-s3-d2 o mejor.
La resistencia al fuego requerida en los elementos de compartimentación de incendio se mantiene en los puntos en los que
dichos elementos son atravesados por elementos de las instalaciones, tales como cables, tuberías, conducciones, conductos
de ventilación, etc., excluidas las penetraciones cuya sección de paso no exceda de 50 cm².
Para ello, se optará por una de las siguientes alternativas:
a) Mediante elementos que, en caso de incendio, obturen automáticamente la sección de paso y garanticen en dicho
punto una resistencia al fuego al menos igual a la del elemento atravesado; por ejemplo, una compuerta cortafuegos
automática EI t(i↔o) ('t' es el tiempo de resistencia al fuego requerido al elemento de compartimentación
atravesado), o un dispositivo intumescente de obturación.
b) Mediante elementos pasantes que aporten una resistencia al menos igual a la del elemento atravesado, por ejemplo,
conductos de ventilación EI t(i ↔o) ('t' es el tiempo de resistencia al fuego requerido al elemento de
compartimentación atravesado).

3.2.1.4. Reacción al fuego de elementos constructivos, decorativos y de mobiliario
Los elementos constructivos utilizados cumplen las condiciones de reacción al fuego que se establecen en la tabla 4.1 (CTE
DB SI 1 Propagación interior).
Las condiciones de reacción al fuego de los componentes de las instalaciones eléctricas (cables, tubos, bandejas, regletas,
armarios, etc.) se regulan en el Reglamento Electrotécnico de Baja Tensión (REBT-2002).

Reacción al fuego
(1)
Revestimiento
Situación del elemento (2)(3) (2)
Techos y paredes Suelos
Zonas comunes del edificio C-s2, d0 EFL
Aparcamientos y garajes B-s1, d0 BFL-s1
Locales de riesgo especial B-s1, d0 BFL-s1
(4)
Espacios ocultos no estancos: patinillos, falsos techos , suelos elevados, etc. B-s3, d0 BFL-s2 (5)
Notas:
(1)
Siempre que se supere el 5% de las superficies totales del conjunto de las paredes, del conjunto de los techos o del conjunto de los suelos del recinto
considerado.
(2)
Incluye las tuberías y conductos que transcurren por las zonas que se indican sin recubrimiento resistente al fuego. Cuando se trate de tuberías con
aislamiento térmico lineal, la clase de reacción al fuego será la que se indica, pero incorporando el subíndice 'L'.
(3)
Incluye a aquellos materiales que constituyan una capa, contenida en el interior del techo o pared, que no esté protegida por otra que sea EI 30 como
mínimo.
(4)
Excepto en falsos techos existentes en el interior de las viviendas.
(5)
Se refiere a la parte inferior de la cavidad. Por ejemplo, en la cámara de los falsos techos se refiere al material situado en la cara superior de la membrana. En
espacios con clara configuración vertical (por ejemplo, patinillos), así como cuando el falso techo esté constituido por una celosía, retícula o entramado
abierto con una función acústica, decorativa, etc., esta condición no es aplicable.

Página 3 - 9

DB SI


3.2.2. SI 2 Propagación exterior

3.2.2.1. Medianerías y fachadas
En fachadas, se limita el riesgo de propagación exterior horizontal del incendio mediante el control de la separación mínima
entre huecos de fachada pertenecientes a sectores de incendio distintos, entre zonas de riesgo especial alto y otras zonas, o
hacia una escalera o pasillo protegido desde otras zonas, entendiendo que dichos huecos suponen áreas de fachada
donde no se alcanza una resistencia al fuego mínima EI 60.
En la separación con otros edificios colindantes, los puntos de la fachada del edificio considerado con una resistencia al
fuego menor que EI 60, cumplen el 50% de la distancia exigida entre zonas con resistencia menor que EI 60, hasta la bisectriz
del ángulo formado por las fachadas del edificio objeto y el colindante.
Además, los elementos verticales separadores de otros edificios cumplen una resistencia al fuego mínima EI 120, garantizada
mediante valores tabulados reconocidos (Anejo F 'Resistencia al fuego de los elementos de fábrica').

Propagación horizontal
(3)
Separación horizontal mínima (m)
Plantas Fachada (1) Separación (2)
(4)
Ángulo Norma Proyecto
Planta baja Fábrica CV LM No No procede
Fábrica CV LM - Fábrica CV LM y (5)
Planta baja Sí No procede
trasd PYL
Planta 1 Fábrica CV LM y trasd PYL No No procede
Planta bajo cubierta Fábrica CV LM y trasd PYL No No procede
Notas:
(1)
Se muestran las fachadas del edificio que incluyen huecos donde no se alcanza una resistencia al fuego EI 60.
(2)
Se consideran aquí las separaciones entre diferentes sectores de incendio, entre zonas de riesgo especial alto y otras zonas o hacia una escalera o pasillo
protegido desde otras zonas, según el punto 1.2 (CTE DB SI 2).
(3)
Distancia mínima en proyección horizontal 'd (m)', tomando valores intermedios mediante interpolación lineal en la tabla del punto 1.2 (CTE DB SI 2).
(4)
Ángulo formado por los planos exteriores de las fachadas consideradas, con un redondeo de 5°. Para fachadas paralelas y enfrentadas, se obtiene un valor
de 0°.
(5)
No existe riesgo de propagación exterior horizontal del incendio en las fachadas consideradas, ya que no existen puntos de resistencia al fuego menor que EI
60 dentro del rango de separaciones prescritas en el punto 1.2 (CTE DB SI 2); por lo tanto, en dichas fachadas no procede realizar la comprobación de
separación horizontal mínima.

La limitación del riesgo de propagación vertical del incendio por la fachada se efectúa reservando una franja de un metro
de altura, como mínimo, con una resistencia al fuego mínima EI 60, en las uniones verticales entre sectores de incendio
distintos, entre zonas de riesgo especial alto y otras zonas más altas del edificio, o bien hacia una escalera protegida o hacia
un pasillo protegido desde otras zonas.
En caso de existir elementos salientes aptos para impedir el paso de las llamas, la altura exigida a dicha franja puede
reducirse en la dimensión del citado saliente.

Propagación vertical
(3)
Separación vertical mínima (m)
Planta Fachada (1) Separación (2)

Norma Proyecto
Fábrica CV LM - Fábrica CV LM y (4)
Planta baja - Planta 1 Sí No procede
trasd PYL
(4)
Planta baja - Planta 1 Fábrica CV LM y trasd PYL Sí No procede
Planta 1 - Planta 2 Fábrica CV LM y trasd PYL No No procede
Planta 4 - Planta bajo cubierta Fábrica CV LM y trasd PYL No No procede
Notas:
(1)
Se muestran las fachadas del edificio que incluyen huecos donde no se alcanza una resistencia al fuego EI 60.
(2)
Se consideran aquí las separaciones entre diferentes sectores de incendio, entre zonas de riesgo especial alto y otras zonas o hacia una escalera o pasillo
protegido desde otras zonas, según el punto 1.3 (CTE DB SI 2).
(3)
Separación vertical mínima ('d (m)') entre zonas de fachada con resistencia al fuego menor que EI 60, minorada con la dimensión de los elementos salientes
aptos para impedir el paso de las llamas ('b') mediante la fórmula d ≥ 1 - b (m), según el punto 1.3 (CTE DB SI 2).
(4)
En las fachadas consideradas, aun a pesar de separar distintas zonas o sectores de incendio, no existen puntos de resistencia al fuego menor que EI 60 dentro
del rango de separaciones prescritas en el punto 1.2 (CTE DB SI 2), por donde pueda propagarse verticalmente el incendio; por lo tanto, en dichas fachadas no
procede realizar la comprobación de separación vertical mínima.

Página 4 - 9

DB SI


La clase de reacción al fuego de los materiales que ocupen más del 10% de la superficie del acabado exterior de las
fachadas o de las superficies interiores de las cámaras ventiladas que dichas fachadas puedan tener, será B-s3 d2 o mejor
hasta una altura de 3,5 m como mínimo, en aquellas fachadas cuyo arranque inferior sea accesible al público, desde la
rasante exterior o desde una cubierta; y en toda la altura de la fachada cuando ésta tenga una altura superior a 18 m, con
independencia de dónde se encuentre su arranque.

3.2.3. SI 3 Evacuación de ocupantes

3.2.3.1. Compatibilidad de los elementos de evacuación
Los elementos de evacuación del edificio no deben cumplir ninguna condición especial de las definidas en el apartado 1
(DB SI 3), al no estar previsto en él ningún establecimiento de uso 'Comercial' o 'Pública Concurrencia', ni establecimientos de
uso 'Docente', 'Hospitalario', 'Residencial Público' o 'Administrativo', de superficie construida mayor de 1500 m².

3.2.3.2. Cálculo de ocupación, salidas y recorridos de evacuación
El cálculo de la ocupación del edificio se ha resuelto mediante la aplicación de los valores de densidad de ocupación
indicados en la tabla 2.1 (DB SI 3), en función del uso y superficie útil de cada zona de incendio del edificio.
En el recuento de las superficies útiles para la aplicación de las densidades de ocupación, se ha tenido en cuenta el
carácter simultáneo o alternativo de las distintas zonas del edificio, según el régimen de actividad y uso previsto del mismo,
de acuerdo al punto 2.2 (DB SI 3).
El número de salidas necesarias y la longitud máxima de los recorridos de evacuación asociados, se determinan según lo
expuesto en la tabla 3.1 (DB SI 3), en función de la ocupación calculada. En los casos donde se necesite o proyecte más de
una salida, se aplican las hipótesis de asignación de ocupantes del punto 4.1 (DB SI 3), tanto para la inutilización de salidas a
efectos de cálculo de capacidad de las escaleras, como para la determinación del ancho necesario de las salidas,
establecido conforme a lo indicado en la tabla 4.1 (DB SI 3).
En la planta de desembarco de las escaleras, se añade a los recorridos de evacuación el flujo de personas que proviene de
las mismas, con un máximo de 160 A personas (siendo 'A' la anchura, en metros, del desembarco de la escalera), según el
punto 4.1.3 (DB SI 3); y considerando el posible carácter alternativo de la ocupación que desalojan, si ésta proviene de zonas
del edificio no ocupables simultáneamente, según el punto 2.2 (DB SI 3).

Ocupación, número de salidas y longitud de los recorridos de evacuación
Sútil(1) ρocup(2) Número de salidas (4) Longitud del recorrido (5) (m) Anchura de las salidas (6) (m)
Planta Pcalc(3)
(m²) (m²/p) Norma Proyecto Norma Proyecto Norma Proyecto
Sc_Aparcamiento_1 (Uso Aparcamiento), ocupación: 6 personas
Planta baja 218 40 6 (54) 1 1 35 25.8 0.80 0.82
Sc_Residencial Vivienda_1 (Uso Residencial Vivienda), ocupación: 48 personas
Planta 4 358 20 18 1 1 25 8.1 --- ---
Planta 3 185 20 10 1 1 25 8.1 --- ---
Planta 2 185 20 10 1 1 25 8.1 --- ---
Planta 1 185 20 10 1 1 25 8.1 --- ---
Planta baja 0 0 (54) 1 1 25 10.4 0.80 1.00
Notas:
(1)
Superficie útil con ocupación no nula, S útil (m²). Se contabiliza por planta la superficie afectada por una densidad de ocupación no nula, considerando
también el carácter simultáneo o alternativo de las distintas zonas del edificio, según el régimen de actividad y de uso previsto del edificio, de acuerdo al
punto 2.2 (DB SI 3).
Densidad de ocupación, ρocup (m²/p); aplicada a los recintos con ocupación no nula del sector, en cada planta, según la tabla 2.1 (DB SI 3).
(2)

(3)
Ocupación de cálculo, Pcalc, en número de personas. Se muestran entre paréntesis las ocupaciones totales de cálculo para los recorridos de evacuación
considerados, resultados de la suma de ocupación en la planta considerada más aquella procedente de plantas sin origen de evacuación, o bien de la
aportación de flujo de personas de escaleras, en la planta de salida del edificio, tomando los criterios de asignación del punto 4.1.3 (DB SI 3).
(4)
Número de salidas de planta exigidas y ejecutadas, según los criterios de ocupación y altura de evacuación establecidos en la tabla 3.1 (DB SI 3).
(5)
Longitud máxima admisible y máxima en proyecto para los recorridos de evacuación de cada planta y sector, en función del uso del mismo y del número de
salidas de planta disponibles, según la tabla 3.1 (DB SI 3).
(6)
Anchura mínima exigida y anchura mínima dispuesta en proyecto, para las puertas de paso y para las salidas de planta del recorrido de evacuación, en
función de los criterios de asignación y dimensionado de los elementos de evacuación (puntos 4.1 y 4.2 de DB SI 3). La anchura de toda hoja de puerta estará
comprendida entre 0.60 y 1.23 m, según la tabla 4.1 (DB SI 3).

En las zonas de riesgo especial del edificio, clasificadas según la tabla 2.1 (DB SI 1), se considera que sus puntos ocupables
son origen de evacuación, y se limita a 25 m la longitud máxima hasta la salida de cada zona.
Además, se respetan las distancias máximas de los recorridos fuera de las zonas de riesgo especial, hasta sus salidas de
planta correspondientes, determinadas en función del uso, altura de evacuación y número de salidas necesarias y
ejecutadas.

Página 5 - 9

DB SI


Longitud y número de salidas de los recorridos de evacuación para las zonas de riesgo especial
Longitud del recorrido (3) Anchura de las salidas (4)
Nivel de Número de salidas (2)
Local o zona Planta (m) (m)
riesgo(1)
Norma Proyecto Norma Proyecto Norma Proyecto
Basuras Planta baja Bajo 1 2 25 + 10 4.4 + 2.4 0.80 0.82
Asc_1 Planta bajo cubierta Bajo 1 1 25 0.9 + 5.7 0.80 0.82
Notas:
(1)
Nivel de riesgo (bajo, medio o alto) de la zona de riesgo especial, según la tabla 2.1 (DB SI 1).
(2)
Número de salidas de planta exigidas y ejecutadas en la planta a la que pertenece la zona de riesgo especial, según la tabla 3.1 (DB SI 3).
(3)
Longitud máxima permitida y máxima en proyecto para los recorridos de evacuación de cada zona de riesgo especial, hasta la salida de la zona (tabla 2.2,
DB SI 1), y hasta su salida de planta correspondiente, una vez abandonada la zona de riesgo especial, según la tabla 3.1 (DB SI 3).
(4)
Anchura mínima exigida tanto para las puertas de paso y las salidas de planta del recorrido de evacuación, en función de los criterios de dimensionado de
los elementos de evacuación (punto 4.2 (DB SI 3)), como para las puertas dispuestas en proyecto. La anchura de toda hoja de puerta estará contenida entre
0.60 y 1.23 m, según la tabla 4.1 (DB SI 3).

3.2.3.3. Dimensionado y protección de escaleras y pasos de evacuación
Las escaleras previstas para evacuación se proyectan con las condiciones de protección necesarias en función de su
ocupación, altura de evacuación y uso de los sectores de incendio a los que dan servicio, en base a las condiciones
establecidas en la tabla 5.1 (DB SI 3).
Su capacidad y ancho necesario se establece en función de lo indicado en la tabla 4.1 (DB SI 3), sobre el dimensionado de
los medios de evacuación del edificio.

Escaleras y pasillos de evacuación del edificio

Sentido de Altura de Protección(2)(3) Tipo de Ancho y capacidad de la escalera
(5)
Escalera evacuación (m)
evacuación (1)
Norma Proyecto ventilación (4) Ancho (m) Capacidad (p)
Escalera_1 Descendente 13.20 NP NP No aplicable 1.00 160
Notas:
(1)
Altura de evacuación de la escalera, desde el origen de evacuación más alejado hasta la planta de salida del edificio, según el Anejo DB SI A Terminología.
(2)
La resistencia al fuego de paredes, puertas y techos de las escaleras protegidas, así como la necesidad de vestíbulo de independencia cuando son
especialmente protegidas, se detalla en el apartado de compartimentación en sectores de incendio, correspondiente al cumplimiento de la exigencia básica
SI 1 Propagación interior.
(3)
La protección exigida para las escaleras previstas para evacuación, en función de la altura de evacuación de la escalera y de las zonas comunicadas,
según la tabla 5.1 (DB SI 3), es la siguiente:
- NP := Escalera no protegida,
- NP-C := Escalera no protegida pero sí compartimentada entre sectores de incendio comunicados,
- P := Escalera protegida,
- EP := Escalera especialmente protegida.
(4)
Para escaleras protegidas y especialmente protegidas, así como para pasillos protegidos, se dispondrá de protección frente al humo de acuerdo a alguna
de las opciones recogidas en su definición en el Anejo DB SI A Terminología:
- Mediante ventilación natural; con ventanas practicables o huecos abiertos al exterior, con una superficie útil de al menos 1 m² por planta para escaleras o de
0.2·L m² para pasillos (siendo 'L' la longitud del pasillo en metros).
- Mediante conductos independientes y exclusivos de entrada y salida de aire; cumpliendo tamaños, conexionado y disposición requeridos en el Anejo DB SI A
Terminología.
- Mediante sistema de presión diferencial conforme a UNE EN 12101-6:2006.
(5)
Ancho de la escalera en su desembarco y capacidad de evacuación de la escalera, calculada según criterios de asignación del punto 4.1 (DB SI 3), y de
dimensionado según la tabla 4.1 (DB SI 3). La anchura útil mínima del tramo se establece en la tabla 4.1 de DB SU 1, en función del uso del edificio y de cada
zona de incendio.

3.2.3.4. Señalización de los medios de evacuación
Conforme a lo establecido en el apartado 7 (DB SI 3), se utilizarán señales de evacuación, definidas en la norma UNE
23034:1988, dispuestas conforme a los siguientes criterios:
a) Las salidas de recinto, planta o edificio tendrán una señal con el rótulo "SALIDA", excepto en edificios de uso
'Residencial Vivienda' o, en otros usos, cuando se trate de salidas de recintos cuya superficie no exceda de 50 m², sean
fácilmente visibles desde todos los puntos de dichos recintos y los ocupantes estén familiarizados con el edificio.
b) La señal con el rótulo "Salida de emergencia" se utilizará en toda salida prevista para uso exclusivo en caso de
emergencia.
c) Se dispondrán señales indicativas de dirección de los recorridos, visibles desde todo origen de evacuación desde el
que no se perciban directamente las salidas o sus señales indicativas y, en particular, frente a toda salida de un recinto
con ocupación mayor que 100 personas que acceda lateralmente a un pasillo.

Página 6 - 9

DB SI


d) En los puntos de los recorridos de evacuación en los que existan alternativas que puedan inducir a error, también se
dispondrán las señales antes citadas, de forma tal que quede claramente indicada la alternativa correcta. Tal es el
caso de determinados cruces o bifurcaciones de pasillos, así como de aquellas escaleras que, en la planta de salida
del edificio, continúen su trazado hacia plantas más bajas, etc.
e) En dichos recorridos, junto a las puertas que no sean salida y que puedan inducir a error en la evacuación, debe
disponerse la señal con el rótulo "Sin salida" en lugar fácilmente visible pero en ningún caso sobre las hojas de las
puertas.
f) Las señales se dispondrán de forma coherente con la asignación de ocupantes que se pretenda hacer a cada salida
de planta, conforme a lo establecido en el apartado 4 (DB SI 3).
Las señales serán visibles incluso en caso de fallo en el suministro al alumbrado normal. Cuando sean fotoluminiscentes, sus
características de emisión luminosa cumplirán lo establecido en las normas UNE 23035-1:2003, UNE 23035-2:2003 y UNE
23035-4:2003 y su mantenimiento se realizará conforme a lo establecido en la norma UNE 23035-3:2003.

3.2.3.5. Control del humo de incendio
No se ha previsto en el edificio ningún sistema de control del humo de incendio, por no existir en él ninguna zona
correspondiente a los usos recogidos en el apartado 8 (DB SI 3):
a) Zonas de uso Aparcamiento que no tengan la consideración de aparcamiento abierto;
b) Establecimientos de uso Comercial o Pública Concurrencia cuya ocupación exceda de 1000 personas;
c) Atrios, cuando su ocupación, en el conjunto de las zonas y plantas que constituyan un mismo sector de incendio,
exceda de 500 personas, o bien cuando esté prevista su utilización para la evacuación de más de 500 personas.

3.2.4. SI 4 Instalaciones de protección contra incendios

3.2.4.1. Dotación de instalaciones de protección contra incendios
El edificio dispone de los equipos e instalaciones de protección contra incendios requeridos según la tabla 1.1 de DB SI 4
Instalaciones de protección contra incendios. El diseño, ejecución, puesta en funcionamiento y mantenimiento de dichas
instalaciones, así como sus materiales, componentes y equipos, cumplirán lo establecido, tanto en el artículo 3.1 del CTE,
como en el Reglamento de Instalaciones de Protección contra Incendios (RD. 1942/1993, de 5 de noviembre), en sus
disposiciones complementarias y en cualquier otra reglamentación específica que les sea de aplicación.
En las zonas de riesgo especial del edificio, así como en las zonas del edificio cuyo uso previsto es diferente y subsidiario del
principal ('Residencial Vivienda') y que, conforme a la tabla 1.1 (DB SI 1 Propagación interior), constituyen un sector de
incendio diferente, se ha dispuesto la correspondiente dotación de instalaciones necesaria para el uso previsto de dicha
zona, siendo ésta nunca inferior a la exigida con carácter general para el uso principal del edificio.

Dotación de instalaciones de protección contra incendios en los sectores de incendio
Bocas de incendio Sistema de detección y Instalación automática
Dotación Extintores portátiles (1) Columna seca
equipadas alarma de extinción
Sc_Aparcamiento_1 (Uso 'Aparcamiento')
Norma Sí No No No No
Proyecto Sí (5) No No No No
Sc_Residencial Vivienda_1 (Uso 'Residencial Vivienda')
Norma Sí No No No No
Proyecto Sí (6) No No No No
Notas:
(1)
Se indica el número de extintores dispuestos en cada sector de incendio. Con dicha disposición, los recorridos de evacuación quedan cubiertos, cumpliendo
la distancia máxima de 15 m desde todo origen de evacuación, de acuerdo a la tabla 1.1, DB SI 4.
Los extintores que se han dispuesto, cumplen la eficacia mínima exigida: de polvo químico ABC polivalente, de eficacia 21A-113B-C.

Dotación de instalaciones de protección contra incendios en las zonas de riesgo especial
Bocas de incendio
Referencia de la zona Nivel de riesgo Extintores portátiles (1) Sector al que pertenece
equipadas
Basuras Bajo Sí (1 dentro) --- Sc_Aparcamiento_1
Asc_1 Bajo Sí (1 fuera) --- Sc_Residencial Vivienda_1
Notas:
(1)
Se indica el número de extintores dispuestos dentro de cada zona de riesgo especial y en las cercanías de sus puertas de acceso. Con la disposición
indicada, los recorridos de evacuación dentro de las zonas de riesgo especial quedan cubiertos, cumpliendo la distancia máxima de 15 m desde todo origen
de evacuación para zonas de riesgo bajo o medio, y de 10 m para zonas de riesgo alto, en aplicación de la nota al pie 1 de la tabla 1.1, DB SI 4.
Los extintores que se han dispuesto, cumplen la eficacia mínima exigida: de polvo químico ABC polivalente, de eficacia 21A-113B-C.

Página 7 - 9

DB SI


Además de estas dotaciones, se dispone 1 hidrante exterior a menos de 100 m de la fachada accesible del edificio, para el
abastecimiento de agua del personal de bomberos en caso de incendio. Los requerimientos para número de hidrantes
exteriores a instalar en el edificio, de acuerdo a la tabla 1.1, DB SI 4, son los siguientes:

La superficie construida del edificio (1427 m²) es menor que 10000 m². No requiere hidrantes.

3.2.4.2. Señalización de las instalaciones manuales de protección contra incendios
Los medios de protección contra incendios de utilización manual (extintores, bocas de incendio, hidrantes exteriores,
pulsadores manuales de alarma y dispositivos de disparo de sistemas de extinción) están señalizados mediante las
correspondientes señales definidas en la norma UNE 23033-1. Las dimensiones de dichas señales, dependiendo de la
distancia de observación, son las siguientes:
De 210 x 210 mm cuando la distancia de observación no es superior a 10 m.
De 420 x 420 mm cuando la distancia de observación está comprendida entre 10 y 20 m.
De 594 x 594 mm cuando la distancia de observación está comprendida entre 20 y 30 m.
Las señales serán visibles, incluso en caso de fallo en el suministro eléctrico del alumbrado normal, mediante el alumbrado de
emergencia o por fotoluminiscencia. Para las señales fotoluminiscentes, sus características de emisión luminosa cumplen lo
establecido en las normas UNE 23035-1:2003, UNE 23035-2:2003 y UNE 23035-4:2003 y su mantenimiento se realizará conforme a
lo establecido en la norma UNE 23035-3:2003.

3.2.5. SI 5 Intervención de los bomberos

3.2.5.1. Condiciones de aproximación y entorno
El vial previsto para la aproximación de los vehículos de bomberos cumple las siguientes condiciones, dispuestas en el punto
1.1 (CTE DB SI 5):
- Posee una anchura mínima libre de 3.5 m.

- Su altura mínima libre o gálibo es superior a 4.5 m.

- Su capacidad portante es igual o superior a 20 kN/m².

- En los tramos curvos, el carril de rodadura queda delimitado por la traza de una corona circular de radios mínimos 5.30 y
12.50 m, dejando una anchura libre para circulación de 7.20 m.

Dada la altura de evacuación del edificio (13.2 m), se ha previsto un espacio de maniobra para los bomberos que cumple
las siguientes condiciones en las fachadas del edificio donde se sitúan los accesos:
- Posee una anchura mínima libre de 5 m.

- Queda libre en una altura igual a la del edificio.

- La separación máxima del vehículo de bomberos a la fachada del edificio es menor que 23 m, como corresponde a la
altura de evacuación del edificio (comprendida entre 9 y 15 m).

- La distancia máxima hasta los accesos al edificio no es mayor que 30 m.

- La pendiente máxima es inferior al 10%.

- La resistencia al punzonamiento del suelo, incluyendo las tapas de registro de canalizaciones de servicios públicos
mayores de 0.15 m x 0.15 m, es superior a 100 kN / 20 cm Ø.

- Se mantendrá libre de mobiliario urbano, arbolado, jardines, mojones u otros obstáculos que pudieran obstaculizar la
maniobra de los vehículos de bomberos, incluyendo elementos tales como cables eléctricos aéreos o ramas de árboles
que puedan interferir con las escaleras.

3.2.5.2. Accesibilidad por fachada
En las fachadas en las que están situados los accesos del edificio, existen huecos en cada planta que permiten el acceso
desde el exterior al personal del servicio de extinción de incendios. Para esa labor, dichos huecos cumplen las condiciones
siguientes:

Página 8 - 9

DB SI


- La altura del alféizar respecto del nivel de planta a la que se accede no es superior a 1.20 m.

- Sus dimensiones horizontal y vertical son como mínimo de 0.80 m y 1.20 m respectivamente.

- La distancia máxima entre los ejes verticales de dos huecos consecutivos, previstos para el acceso, no es superior a 25 m
medidos sobre la fachada,

- No existen en dichos huecos elementos que impiden o dificultan la accesibilidad al interior del edificio, exceptuando los
posibles elementos de seguridad que se dispongan en los huecos de las plantas cuya altura de evacuación no sea
superior a 9 m.

3.2.6. SI 6 Resistencia al fuego de la estructura

3.2.6.1. Elementos estructurales principales
La resistencia al fuego de los elementos estructurales principales del edificio es suficiente si se cumple alguna de las
siguientes condiciones:
a) Alcanzan la clase indicada en las tablas 3.1 y 3.2 (CTE DB SI 6 Resistencia al fuego de la estructura), que representan el
tiempo de resistencia en minutos ante la acción representada por la curva normalizada tiempo-temperatura en
función del uso del sector de incendio o zona de riesgo especial, y de la altura de evacuación del edificio.
b) Soportan dicha acción durante el tiempo equivalente de exposición al fuego indicado en el Anejo B (CTE DB SI
Seguridad en caso de incendio).

Resistencia al fuego de la estructura
(2)
Estabilidad al
Uso de la zona Planta superior Material estructural considerado fuego mínima
Sector o local de
inferior al forjado al forjado de los
riesgo especial (1)
considerado considerado Soportes Vigas Forjados elementos
estructurales (3)
estructura de estructura de estructura de
Sc_Aparcamiento_1 Aparcamiento Planta 1 R 120
hormigón hormigón hormigón
Sc_Residencial Residencial estructura de estructura de estructura de
Planta 2 R 60
Vivienda_1 Vivienda hormigón hormigón hormigón
Planta 3 R 60
Planta 4 R 60
Sc_Residencial Residencial Planta bajo estructura de estructura de estructura de
R 60
Vivienda_1 Vivienda cubierta hormigón hormigón hormigón
Cubierta R 60
Notas:
(1)
Sector de incendio, zona de riesgo especial o zona protegida de mayor limitación en cuanto al tiempo de resistencia al fuego requerido a sus elementos
estructurales. Los elementos estructurales interiores de una escalera protegida o de un pasillo protegido serán como mínimo R 30. Cuando se trate de escaleras
especialmente protegidas no es necesario comprobar la resistencia al fuego de los elementos estructurales.
(2)
Se define el material estructural empleado en cada uno de los elementos estructurales principales (soportes, vigas, forjados, losas, tirantes, etc.)
(3)
La resistencia al fuego de un elemento se establece comprobando las dimensiones de su sección transversal, obteniendo su resistencia por los métodos
simplificados de cálculo dados en los Anejos B a F (CTE DB SI Seguridad en caso de incendio), aproximados para la mayoría de las situaciones habituales.

Firma

ARQUITECTO

Página 9 - 9

3.3. SEGURIDAD DE UTILIZACIÓN

DB SU

Fecha 01/04/2009 3.3. Seguridad de utilización

3.3.1. SU 1 Seguridad frente al riesgo de caídas

3.3.1.1. Resbaladicidad de los suelos
(Clasificación del suelo en función de su grado de deslizamiento UNE ENV
Clase
12633:2003)
NORMA PROYECTO
Zonas interiores secas con pendiente menor que el 6% 1 1
Zonas interiores secas con pendiente mayor o igual que el 6% y escaleras 2 2
Zonas interiores húmedas (entrada al edificio o terrazas cubiertas) con
2 2
pendiente menor que el 6%
Zonas interiores húmedas (entrada al edificio o terrazas cubiertas) con
3
pendiente mayor o igual que el 6% y escaleras
Zonas exteriores y piscinas 3 3

3.3.1.2. Discontinuidades en el pavimento
NORMA PROYECTO
El suelo no presenta imperfecciones o irregularidades que supongan riesgo Diferencia de nivel
3 mm
de caídas como consecuencia de traspiés o de tropiezos < 6 mm
Pendiente máxima para desniveles de 50 mm como máximo, excepto para
≤ 25%
acceso desde espacio exterior
Perforaciones o huecos en suelos de zonas de circulación Ø ≤ 15 mm 3 mm
Altura de las barreras de protección usadas para la delimitación de las zonas
≥ 800 mm
de circulación
Nº mínimo de escalones en zonas de circulación 3
Excepto en los casos siguientes:
a) en zonas de uso restringido,
b) en las zonas comunes de los edificios de uso Residencial Vivienda,
c) en los accesos y en las salidas de los edificios,
d) en el acceso a un estrado o escenario.

3.3.1.3. Desniveles

3.3.1.3.1. Protección de los desniveles
Barreras de protección en los desniveles, huecos y aberturas (tanto
horizontales como verticales) balcones, ventanas, etc. con diferencia de h ≥ 550 mm
cota 'h'
h ≤ 550 mm
Señalización visual y táctil en zonas de uso público
Diferenciación a 250 mm del borde

3.3.1.3.2. Características de las barreras de protección

3.3.1.3.2.1. Altura
NORMA PROYECTO
Diferencias de cota de hasta 6 metros ≥ 900 mm
Otros casos ≥ 1100 mm
Huecos de escalera de anchura menor que 400 mm ≥ 900 mm 900 mm

Página 2 - 12

DB SU


Medición de la altura de la barrera de protección (ver gráfico)

3.3.1.3.2.2. Resistencia
Resistencia y rigidez de las barreras de protección frente a fuerzas horizontales
Ver tablas 3.1 y 3.2 (Documento Básico SE-AE Acciones en la edificación)

3.3.1.3.2.3. Características constructivas
NORMA PROYECTO
No son escalables
No existirán puntos de apoyo en la altura accesible (Ha) 200 ≤ Ha ≤ 700 mm
Limitación de las aberturas al paso de una esfera Ø ≤ 100 mm
Altura de la parte inferior de la barandilla ≤ 50 mm

3.3.1.4. Escaleras y rampas

3.3.1.4.1. Escaleras de uso restringido
Escalera de trazado lineal
NORMA PROYECTO
Ancho del tramo ≥ 800 mm
Altura de la contrahuella ≤ 200 mm
Ancho de la huella ≥ 220 mm

Escalera de trazado curvo
NORMA PROYECTO
Ancho mínimo de la huella ≥ 50 mm

Página 3 - 12

DB SU


Ancho máximo de la huella ≤ 440 mm

Escalones sin tabica (dimensiones según gráfico) ≥ 25 mm

3.3.1.4.2. Escaleras de uso general

3.3.1.4.2.1. Peldaños
Tramos rectos de escalera
NORMA PROYECTO
Huella ≥ 280 mm
Contrahuella 130 ≤ C ≤ 185 mm
540 ≤ 2C + H ≤ 700
Contrahuella
mm

Escalera de trazado curvo
NORMA PROYECTO
Huella en el lado más estrecho ≥ 170 mm
Huella en el lado más ancho ≤ 440 mm

3.3.1.4.2.2. Tramos
NORMA PROYECTO
Número mínimo de peldaños por tramo 3
Altura máxima que salva cada tramo ≤ 3,20 m
En una misma escalera todos los peldaños tienen la misma contrahuella
En tramos rectos todos los peldaños tienen la misma huella
En tramos curvos, todos los peldaños tienen la misma huella medida a lo largo de toda línea
equidistante de uno de los lados de la escalera
En tramos mixtos, la huella medida en el tramo curvo es mayor o igual a la huella en las partes
rectas

Anchura útil (libre de obstáculos) del tramo
NORMA PROYECTO
Uso Residencial Vivienda 1000 mm CUMPLE

Página 4 - 12

DB SU


3.3.1.4.2.3. Mesetas
Entre tramos de una escalera con la misma dirección:
NORMA PROYECTO
≥ Anchura de la
Anchura de la meseta
escalera
Longitud de la meseta, medida sobre su eje ≥ 1000 mm

Entre tramos de una escalera con cambios de dirección (ver figura):
≥ Anchura de la
escalera
Longitud de la meseta, medida sobre su eje ≥ 1000 mm

3.3.1.4.2.4. Pasamanos
Pasamanos continuo:
NORMA PROYECTO
Desnivel salvado ≥
Obligatorio en un lado de la escalera
550 mm
Anchura de la
Obligatorio en ambos lados de la escalera CUMPLE
escalera ≥ 1200 mm

Pasamanos intermedio:
NORMA PROYECTO
Son necesarios cuando el ancho del tramo supera el límite de la norma ≥ 2400 mm CUMPLE
Separación entra pasamanos intermedios ≤ 2400 mm CUMPLE

Altura del pasamanos 900 ≤ H ≤ 1100 mm 900 mm

Configuración del pasamanos:
NORMA PROYECTO
Firme y fácil de asir
Separación del paramento vertical ≥ 40 mm 50 mm
El sistema de sujeción no interfiere el paso continuo de la mano

3.3.1.4.3. Rampas

Página 5 - 12

DB SU


Pendiente
NORMA PROYECTO
Rampa de uso general 6% < p < 12%
l < 3, p ≤ 10 %
Para usuarios en silla de ruedas l < 6, p ≤ 8 %
Otros casos, p ≤ 6 %
Para circulación de vehículos y personas en aparcamientos p ≤ 16 %

Tramos:

Longitud del tramo:
NORMA PROYECTO
Rampa de uso general l ≤ 15,00 m
Para usuarios en silla de ruedas l ≤ 9,00 m

Ancho del tramo:
NORMA PROYECTO
Anchura mínima útil (libre de obstáculos) Apartado 4, DB-SI 3

Rampa de uso general a ≥ 1,00 m

Para usuarios en silla de ruedas a ≥ 1,20 m
Altura de la protección en bordes libres (usuarios en silla de ruedas) h = 100 mm

Mesetas:

Entre tramos con la misma dirección:
NORMA PROYECTO
≥ Anchura de la
rampa
Longitud de la meseta l ≥ 1500 mm

Entre tramos con cambio de dirección:
NORMA PROYECTO
≥ Anchura de la
rampa

Ancho de puertas y pasillos a ≥ 1200 mm
Restricción de anchura a partir del arranque de un tramo d ≥ 400 mm
Para usuarios en silla de ruedas d ≥ 1500 mm

Pasamanos
NORMA PROYECTO
Desnivel salvado >
Pasamanos continuo en un lado
550 mm
Desnivel salvado >
Para usuarios en silla de ruedas CUMPLE
150 mm
Anchura de la
Pasamanos continuo en ambos lados CUMPLE
rampa > 1200 mm

Altura del pasamanos en rampas de uso general 900 ≤ h ≤ 1100 mm
Para usuarios en silla de ruedas 650 ≤ h ≤ 750 mm
Separación del paramento ≥ 40 mm

Página 6 - 12

DB SU


Características del pasamanos:
NORMA PROYECTO
El sistema de sujeción no interfiere el paso continuo de la mano. Firme y fácil de asir.

3.3.1.5. Limpieza de los acristalamientos exteriores
Se cumplen las limitaciones geométricas para el acceso desde el interior (ver figura).
Dispositivos de bloqueo en posición invertida en acristalamientos reversibles

3.3.2. SU 2 Seguridad frente al riesgo de impacto o de atrapamiento

3.3.2.1. Impacto

3.3.2.1.1. Impacto con elementos fijos:
NORMA PROYECTO
Altura libre en zonas de circulación de uso restringido ≥ 2100 mm 2200 mm
Altura libre en zonas de circulación no restringidas ≥ 2200 mm 2300 mm
Altura libre en umbrales de puertas ≥ 2000 mm 2000 mm
Altura de los elementos fijos que sobresalgan de las fachadas y que estén
≥ 2200 mm
situados sobre zonas de circulación
Vuelo de los elementos salientes en zonas de circulación con altura
≤ 150 mm
comprendida entre 150 mm y 2000 mm, medida a partir del suelo.
Se disponen elementos fijos que restringen el acceso a elementos volados con altura inferior a
2000 mm.

3.3.2.1.2. Impacto con elementos practicables:
En zonas de uso general, el barrido de la hoja de puertas laterales a vías de circulación no invade
el pasillo si éste tiene una anchura menor que 2,5 metros.

Página 7 - 12

DB SU


3.3.2.1.3. Impacto con elementos frágiles:
Superficies acristaladas situadas en las áreas con riesgo de impacto con barrera de protección SU 1, Apartado 3.2

Resistencia al impacto en superficies acristaladas situadas en áreas con riesgo de impacto sin barrera de protección:
NORMA PROYECTO
Diferencia de cota entre ambos lados de la superficie acristalada entre 0,55
Nivel 2
m y 12 m
Diferencia de cota entre ambos lados de la superficie acristalada mayor que
Nivel 1
12 m
Otros casos Nivel 3 Nivel 2

3.3.2.1.4. Impacto con elementos insuficientemente perceptibles:
Grandes superficies acristaladas:
NORMA PROYECTO
Señalización inferior 850 < h < 1100 mm
Señalización superior 1500 < h < 1700 mm
Altura del travesaño para señalización inferior 850 < h < 1100 mm
Separación de montantes ≤ 600 mm

Puertas de vidrio que no disponen de elementos que permitan su identificación:
NORMA PROYECTO
Señalización inferior 850 < h < 1100 mm
Señalización superior 1500 < h < 1700 mm
Altura del travesaño para señalización inferior 850 < h < 1100 mm
Separación de montantes ≤ 600 mm

3.3.2.2. Atrapamiento
NORMA PROYECTO
Distancia desde la puerta corredera (accionamiento manual) hasta el objeto
≥ 200 mm
fijo más próximo
Se disponen dispositivos de protección adecuados al tipo de accionamiento para elementos de
apertura y cierre automáticos.

Página 8 - 12

DB SU


3.3.3. SU 3 Seguridad frente al riesgo de aprisionamiento en recintos

Cuando las puertas de un recinto tengan dispositivo para su bloqueo desde el interior y las personas puedan quedar
accidentalmente atrapadas dentro del mismo, existirá algún sistema de desbloqueo de las puertas desde el interior del
recinto. Excepto en el caso de los baños o los aseos de viviendas, dichos recintos tendrán iluminación controlada desde
su interior.
Las dimensiones y la disposición de los pequeños recintos y espacios serán adecuados para garantizar a los posibles
usuarios en silla de ruedas la utilización de los mecanismos de apertura y cierre de las puertas y el giro en su interior, libre
del espacio barrido por las puertas.
La fuerza de apertura de las puertas de salida será de 140 N, como máximo, excepto en las de los recintos a los que se
refiere el punto anterior, en las que será de 25 N, como máximo.

3.3.4. SU 4 Seguridad frente al riesgo causado por iluminación inadecuada

3.3.4.1. Alumbrado normal en zonas de circulación
NORMA PROYECTO
Zona Iluminancia mínima [lux]
Escaleras 10
Exclusiva para personas
Exterior Resto de zonas 5
Para vehículos o mixtas 10
Escaleras 75 134
Exclusiva para personas
Interior Resto de zonas 50 109
Para vehículos o mixtas 50 62
Factor de uniformidad media fu ≥ 40 % 41 %

3.3.4.2. Alumbrado de emergencia
Dotación:
Contarán con alumbrado de emergencia:
Recorridos de evacuación
Aparcamientos cuya superficie construida exceda de 100 m²
Locales que alberguen equipos generales de las instalaciones de protección
Locales de riesgo especial
Lugares en los que se ubican cuadros de distribución o de accionamiento de la instalación de alumbrado
Las señales de seguridad

Disposición de las luminarias:
NORMA PROYECTO
Altura de colocación h≥2m H = 2.48 m
Se dispondrá una luminaria en:
Cada puerta de salida.
Señalando el emplazamiento de un equipo de seguridad.
Puertas existentes en los recorridos de evacuación.
Escaleras (cada tramo recibe iluminación directa).
En cualquier cambio de nivel.
En los cambios de dirección y en las intersecciones de pasillos.

Página 9 - 12

DB SU


Características de la instalación:
Será fija.
Dispondrá de fuente propia de energía.
Entrará en funcionamiento al producirse un fallo de alimentación en las zonas de alumbrado normal.
El alumbrado de emergencia en las vías de evacuación debe alcanzar, al menos, el 50% del nivel de iluminación
requerido al cabo de 5 segundos y el 100% a los 60 segundos.

Condiciones de servicio que se deben garantizar (durante una hora desde el fallo):
NORMA PROYECTO
Iluminancia en el eje central ≥ 1 lux 1.49 luxes
Vías de evacuación de anchura ≤ 2m
Iluminancia en la banda central ≥ 0.5 luxes 1.21 luxes
Pueden ser tratadas como varias
Vías de evacuación de anchura > 2m
bandas de anchura ≤ 2m

NORMA PROYECTO
Relación entre iluminancia máxima y mínima a lo largo de la línea central ≤ 40:1 1:1
Puntos donde estén situados: equipos de seguridad, instalaciones de Iluminancia ≥ 5
5.21 luxes
protección contra incendios y cuadros de distribución del alumbrado. luxes
Valor mínimo del Índice de Rendimiento Cromático (Ra) Ra ≥ 40 Ra = 80.00

Iluminación de las señales de seguridad:
NORMA PROYECTO
Luminancia de cualquier área de color de seguridad ≥ 2 cd/m² 3 cd/m²
Relación entre la luminancia máxima/mínima dentro del color blanco o de
≤ 10:1 10:1
seguridad
≥ 5:1
Relación entre la luminancia L blanca, y la luminancia L color > 10
≤ 15:1 10:1
≥ 50% --> 5 s 5s
Tiempo en el que se debe alcanzar cada nivel de iluminación
100% --> 60 s 60 s

3.3.5. SU 5 Seguridad frente al riesgo causado por situaciones de alta ocupación
Las condiciones establecidas en esta sección son de aplicación a los graderíos de estadios, pabellones polideportivos,
centros de reunión, otros edificios de uso cultural, etc. previstos para más de 3000 espectadores de pie.

Por lo tanto, para este proyecto, no es de aplicación.

3.3.6. SU 6 Seguridad frente al riesgo de ahogamiento
Esta sección es aplicable a las piscinas de uso colectivo, salvo las destinadas exclusivamente a competición o a enseñanza,
las cuales tendrán las características propias de la actividad que se desarrolle.

Quedan excluidas las piscinas de viviendas unifamiliares, así como los baños termales, los centros de tratamiento de
hidroterapia y otros dedicados a usos exclusivamente médicos, los cuales cumplirán lo dispuesto en su reglamentación
específica.

Por lo tanto, para este proyecto, no es de aplicación.

3.3.7. SU 7 Seguridad frente al riesgo causado por vehículos en movimiento
Zonas de uso aparcamiento
Superficie Longitud de la zona de acceso (m) Pendiente máxima de la zona de acceso (%)
Referencia Número de plazas
(m²) NORMA PROYECTO NORMA PROYECTO
Garaje 8 218.30 ≥ 4.50 10.00 ≤5 5

Página 10 - 12

DB SU


3.3.8. SU 8 Seguridad frente al riesgo causado por la acción del rayo

3.3.8.1. Procedimiento de verificación

Será necesaria la instalación de un sistema de protección contra el rayo cuando la frecuencia esperada de impactos (N e)
sea mayor que el riesgo admisible (N a), excepto cuando la eficiencia 'E' este comprendida entre 0 y 0.8.

3.3.8.1.1. Cálculo de la frecuencia esperada de impactos (Ne)

siendo
Ng: Densidad de impactos sobre el terreno (impactos/año,km²).
Ae: Superficie de captura equivalente del edificio aislado en m².
C1: Coeficiente relacionado con el entorno.

Ng (Valencia) = 2.00 impactos/año,km²
Ae = 15923.95 m²
C1 (rodeado de edificios más bajos) = 0.75
Ne = 0.0239 impactos/año

3.3.8.1.2. Cálculo del riesgo admisible (Na)

siendo
C2: Coeficiente en función del tipo de construcción.
C3: Coeficiente en función del contenido del edificio.
C4: Coeficiente en función del uso del edificio.
C5: Coeficiente en función de la necesidad de continuidad en las actividades que se desarrollan en el edificio.

C2 (estructura de hormigón/cubierta de hormigón) = 1.00
C3 (otros contenidos) = 1.00
C4 (resto de edificios) = 1.00
C5 (resto de edificios) = 1.00
Na = 0.0055 impactos/año

3.3.8.1.3. Verificación

Altura del edificio = 19.7 m <= 43.0 m
Ne = 0.0239 > Na = 0.0055 impactos/año

Página 11 - 12

DB SU


3.3.8.2. Descripción de la instalación

3.3.8.2.1. Nivel de protección

Conforme a lo establecido en el apartado anterior, se determina que no es necesario disponer una instalación de
protección contra el rayo. El valor mínimo de la eficiencia 'E' de dicha instalación se determina mediante la siguiente
fórmula:

Na = 0.0055 impactos/año
Ne = 0.0239 impactos/año
E = 0.770

Como:
0 <= 0.770 < 0.80

Nivel de protección: IV

No es necesario instalar un sistema de protección contra el rayo


ARQUITECTO
Firma

Página 12 - 12

DB HS

Fecha 01/04/2009 3.4. Salubridad

3.4.1. HS 1 Protección frente a la humedad

3.4.1.1. Fachadas y medianeras descubiertas

3.4.1.1.1. Grado de impermeabilidad
El grado de impermeabilidad mínimo exigido a las fachadas se obtiene de la tabla 2.5 de CTE DB HS 1, en función de la zona
pluviométrica de promedios y del grado de exposición al viento correspondientes al lugar de ubicación del edificio, según
las tablas 2.6 y 2.7 de CTE DB HS 1.
Clase del entorno en el que está situado el edificio: E1(1)
Zona pluviométrica de promedios: IV(2)
Altura de coronación del edificio sobre el terreno: 19.7 m(3)
Zona eólica: A(4)
Grado de exposición al viento: V3(5)
Grado de impermeabilidad: 2(6)
Notas:
(1)
Clase de entorno del edificio E1(Terreno tipo V: Centros de negocio de grandes ciudades, con profusión de edificios en altura).
(2)
Este dato se obtiene de la figura 2.4, apartado 2.3 de DB HS 1 Protección frente a la humedad.
(3)
Para edificios de más de 100 m de altura y para aquellos que están próximos a un desnivel muy pronunciado, el grado de exposición al viento debe ser
estudiada según lo dispuesto en DB SE-AE.
(4)
Este dato se obtiene de la figura 2.5, apartado 2.3 de HS1, CTE.
(5)
Este dato se obtiene de la tabla 2.6, apartado 2.3 de HS1, CTE.
(6)
Este dato se obtiene de la tabla 2.5, apartado 2.3 de HS1, CTE.

3.4.1.1.2. Condiciones de las soluciones constructivas

Fábrica CV LM R1+B1+C1+H1+J1+J2+N1+N2

Revestimiento exterior: Sí
Grado de impermeabilidad alcanzado: 3

Resistencia a la filtración del revestimiento exterior:
R1 El revestimiento exterior debe tener al menos una resistencia media a la filtración. Se considera que proporcionan esta
resistencia los siguientes:
- Revestimientos continuos de las siguientes características:
- Espesor comprendido entre 10 y 15 mm, salvo los acabados con una capa plástica delgada;

- Adherencia al soporte suficiente para garantizar su estabilidad;

- Permeabilidad al vapor suficiente para evitar su deterioro como consecuencia de una acumulación de
vapor entre él y la hoja principal;

- Adaptación a los movimientos del soporte y comportamiento aceptable frente a la fisuración;

- Cuando se dispone en fachadas con el aislante por el exterior de la hoja principal, compatibilidad química
con el aislante y disposición de una armadura constituida por una malla de fibra de vidrio o de poliéster.

- Revestimientos discontinuos rígidos pegados de las siguientes características:
- De piezas menores de 300 mm de lado;

- Fijación al soporte suficiente para garantizar su estabilidad;

- Disposición en la cara exterior de la hoja principal de un enfoscado de mortero;

Página 2 - 41

DB HS


- Adaptación a los movimientos del soporte.

Resistencia a la filtración de la barrera contra la penetración de agua:
B1 Debe disponerse al menos una barrera de resistencia media a la filtración. Se consideran como tal los siguientes
elementos:
- Cámara de aire sin ventilar;

- Aislante no hidrófilo colocado en la cara interior de la hoja principal.

Composición de la hoja principal:
C1 Debe utilizarse al menos una hoja principal de espesor medio. Se considera como tal una fábrica cogida con mortero
de:
- ½ pie de ladrillo cerámico, que debe ser perforado o macizo cuando no exista revestimiento exterior o cuando
exista un revestimiento exterior discontinuo o un aislante exterior fijados mecánicamente;

- 12 cm de bloque cerámico, bloque de hormigón o piedra natural.

Higroscopicidad del material componente de la hoja principal:
H1 Debe utilizarse un material de higroscopicidad baja, que corresponde a una fábrica de:
- Ladrillo cerámico de succión ≤ 4,5 kg/(m².min), según el ensayo descrito en UNE EN 772-11:2001 y UNE EN
772-11:2001/A1:2006;

- Piedra natural de absorción ≤ 2 %, según el ensayo descrito en UNE-EN 13755:2002.

Resistencia a la filtración de las juntas entre las piezas que componen la hoja principal:
J1 Las juntas deben ser al menos de resistencia media a la filtración. Se consideran como tales las juntas de mortero sin
interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte intermedia
de la hoja;

J2 Las juntas deben ser de resistencia alta a la filtración. Se consideran como tales las juntas de mortero con adición de
un producto hidrófugo, de las siguientes características:
- Sin interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte
intermedia de la hoja;

- Juntas horizontales llagueadas o de pico de flauta;

- Cuando el sistema constructivo así lo permita, con un rejuntado de un mortero más rico.

Resistencia a la filtración del revestimiento intermedio en la cara interior de la hoja principal:
N1 Debe utilizarse al menos un revestimiento de resistencia media a la filtración. Se considera como tal un enfoscado de
mortero con un espesor mínimo de 10 mm.

N2 Debe utilizarse un revestimiento de resistencia alta a la filtración. Se considera como tal un enfoscado de mortero con
aditivos hidrofugantes con un espesor mínimo de 15 mm o un material adherido, continuo, sin juntas e impermeable al
agua del mismo espesor.

Fábrica CV LM y trasd PYL B1+C1+H1+J1+J2+N1+N2

Cerramiento de ladrillo macizo cara vista de 11.5 cm, cámara de aire sin ventilar de 1 cm y trasdosado de doble placa de
yeso laminado de 12.5 mm, con aislamiento de lana mineral de 5 cm de espesor y barrera de vapor incorporada.
Revestimiento exterior: No
Grado de impermeabilidad alcanzado: 3

Resistencia a la filtración de la barrera contra la penetración de agua:

Página 3 - 41

DB HS


B1 Debe disponerse al menos una barrera de resistencia media a la filtración. Se consideran como tal los siguientes
elementos:
- Cámara de aire sin ventilar;

- Aislante no hidrófilo colocado en la cara interior de la hoja principal.

Composición de la hoja principal:
C1 Debe utilizarse al menos una hoja principal de espesor medio. Se considera como tal una fábrica cogida con mortero
de:
- ½ pie de ladrillo cerámico, que debe ser perforado o macizo cuando no exista revestimiento exterior o cuando
exista un revestimiento exterior discontinuo o un aislante exterior fijados mecánicamente;

- 12 cm de bloque cerámico, bloque de hormigón o piedra natural.

Higroscopicidad del material componente de la hoja principal:
H1 Debe utilizarse un material de higroscopicidad baja, que corresponde a una fábrica de:
- Ladrillo cerámico de succión ≤ 4,5 kg/(m².min), según el ensayo descrito en UNE EN 772-11:2001 y UNE EN
772-11:2001/A1:2006;

- Piedra natural de absorción ≤ 2 %, según el ensayo descrito en UNE-EN 13755:2002.

Resistencia a la filtración de las juntas entre las piezas que componen la hoja principal:
J1 Las juntas deben ser al menos de resistencia media a la filtración. Se consideran como tales las juntas de mortero sin
interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte intermedia
de la hoja;

J2 Las juntas deben ser de resistencia alta a la filtración. Se consideran como tales las juntas de mortero con adición de
un producto hidrófugo, de las siguientes características:
- Sin interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte
intermedia de la hoja;

- Juntas horizontales llagueadas o de pico de flauta;

- Cuando el sistema constructivo así lo permita, con un rejuntado de un mortero más rico.

Resistencia a la filtración del revestimiento intermedio en la cara interior de la hoja principal:
N1 Debe utilizarse al menos un revestimiento de resistencia media a la filtración. Se considera como tal un enfoscado de
mortero con un espesor mínimo de 10 mm.

N2 Debe utilizarse un revestimiento de resistencia alta a la filtración. Se considera como tal un enfoscado de mortero con
aditivos hidrofugantes con un espesor mínimo de 15 mm o un material adherido, continuo, sin juntas e impermeable al
agua del mismo espesor.

3.4.1.1.3. Puntos singulares de las fachadas
Deben respetarse las condiciones de disposición de bandas de refuerzo y de terminación, así como las de continuidad o
discontinuidad relativas al sistema de impermeabilización que se emplee.
Juntas de dilatación:
- Deben disponerse juntas de dilatación en la hoja principal de tal forma que cada junta estructural coincida con una de
ellas y que la distancia entre juntas de dilatación contiguas sea como máximo la que figura en la tabla 2.1 Distancia
entre juntas de movimiento de fábricas sustentadas de DB SE-F Seguridad estructural: Fábrica.
Distancia entre juntas de movimiento de fábricas sustentadas

Tipo de fábrica Distancia entre las juntas (m)

de piedra natural 30

de piezas de hormigón celular en autoclave 22

de piezas de hormigón ordinario 20

de piedra artificial 20

de piezas de árido ligero (excepto piedra pómez o arcilla expandida) 20

Página 4 - 41

DB HS


de piezas de hormigón ligero de piedra pómez o arcilla expandida 15

- En las juntas de dilatación de la hoja principal debe colocarse un sellante sobre un relleno introducido en la junta.
Deben emplearse rellenos y sellantes de materiales que tengan una elasticidad y una adherencia suficientes para
absorber los movimientos de la hoja previstos y que sean impermeables y resistentes a los agentes atmosféricos. La
profundidad del sellante debe ser mayor o igual que 1 cm y la relación entre su espesor y su anchura debe estar
comprendida entre 0,5 y 2. En fachadas enfoscadas debe enrasarse con el paramento de la hoja principal sin enfoscar.
Cuando se utilicen chapas metálicas en las juntas de dilatación, deben disponerse las mismas de tal forma que éstas
cubran a ambos lados de la junta una banda de muro de 5 cm como mínimo y cada chapa debe fijarse
mecánicamente en dicha banda y sellarse su extremo correspondiente (véase la siguiente figura).

- El revestimiento exterior debe estar provisto de juntas de dilatación de tal forma que la distancia entre juntas contiguas
sea suficiente para evitar su agrietamiento.

1. Sellante
2. Relleno
3. Enfoscado
4. Chapa metálica
5. Sellado

Arranque de la fachada desde la cimentación:
- Debe disponerse una barrera impermeable que cubra todo el espesor de la fachada a más de 15 cm por encima del
nivel del suelo exterior para evitar el ascenso de agua por capilaridad o adoptarse otra solución que produzca el mismo
efecto.

- Cuando la fachada esté constituida por un material poroso o tenga un revestimiento poroso, para protegerla de las
salpicaduras, debe disponerse un zócalo de un material cuyo coeficiente de succión sea menor que el 3%, de más de
30 cm de altura sobre el nivel del suelo exterior que cubra el impermeabilizante del muro o la barrera impermeable
dispuesta entre el muro y la fachada, y sellarse la unión con la fachada en su parte superior, o debe adoptarse otra
solución que produzca el mismo efecto (véase la siguiente figura).

1.Zócalo
2.Fachada
3.Barrera impermeable
4.Cimentación
5.Suelo exterior

- Cuando no sea necesaria la disposición del zócalo, el remate de la barrera impermeable en el exterior de la fachada
debe realizarse según lo descrito en el apartado 2.4.4.1.2 de DB HS 1 Protección frente a la humedad o disponiendo un
sellado.

Página 5 - 41

DB HS


Encuentros de la fachada con los forjados:
- Cuando la hoja principal esté interrumpida por los forjados y se tenga revestimiento exterior continuo, debe adoptarse
una de las dos soluciones siguientes (véase la siguiente figura):
a) Disposición de una junta de desolidarización entre la hoja principal y cada forjado por debajo de éstos dejando
una holgura de 2 cm que debe rellenarse después de la retracción de la hoja principal con un material cuya
elasticidad sea compatible con la deformación prevista del forjado y protegerse de la filtración con un goterón;
b) Refuerzo del revestimiento exterior con mallas dispuestas a lo largo del forjado de tal forma que sobrepasen el
elemento hasta 15 cm por encima del forjado y 15 cm por debajo de la primera hilada de la fábrica.

1. Revestimiento continuo
2. Perfil con goterón
3. Junta de desolidarización
4. Armadura
5. 1ª Hilada
I. Interior
E. Exterior

- Cuando en otros casos se disponga una junta de desolidarización, ésta debe tener las características anteriormente
mencionadas.

Encuentros de la fachada con los pilares:
- Cuando la hoja principal esté interrumpida por los pilares, en el caso de fachada con revestimiento continuo, debe
reforzarse éste con armaduras dispuestas a lo largo del pilar de tal forma que lo sobrepasen 15 cm por ambos lados.

- Cuando la hoja principal esté interrumpida por los pilares, si se colocan piezas de menor espesor que la hoja principal
por la parte exterior de los pilares, para conseguir la estabilidad de estas piezas, debe disponerse una armadura o
cualquier otra solución que produzca el mismo efecto (véase la siguiente figura).

I.Interior
E.Exterior

Página 6 - 41

DB HS


Encuentros de la cámara de aire ventilada con los forjados y los dinteles:
- Cuando la cámara quede interrumpida por un forjado o un dintel, debe disponerse un sistema de recogida y
evacuación del agua filtrada o condensada en la misma.

- Como sistema de recogida de agua debe utilizarse un elemento continuo impermeable (lámina, perfil especial, etc.)
dispuesto a lo largo del fondo de la cámara, con inclinación hacia el exterior, de tal forma que su borde superior esté
situado como mínimo a 10 cm del fondo y al menos 3 cm por encima del punto más alto del sistema de evacuación
(véase la siguiente figura). Cuando se disponga una lámina, ésta debe introducirse en la hoja interior en todo su espesor.

- Para la evacuación debe disponerse uno de los sistemas siguientes:
a) Un conjunto de tubos de material estanco que conduzcan el agua al exterior, separados 1,5 m como máximo
(véase la siguiente figura);
b) Un conjunto de llagas de la primera hilada desprovistas de mortero, separadas 1,5 m como máximo, a lo largo de
las cuales se prolonga hasta el exterior el elemento de recogida dispuesto en el fondo de la cámara.

1. Hoja principal
2. Sistema de evacuación
3. Sistema de recogida
4. Cámara
5. Hoja interior
6. Llaga desprovista de mortero
7. Sistema de recogida y evacuación
I. Interior
E. Exterior

Encuentro de la fachada con la carpintería:
-

Página 7 - 41

DB HS


Debe sellarse la junta entre el cerco y el muro con un cordón que debe estar introducido en un llagueado practicado
en el muro de forma que quede encajado entre dos bordes paralelos.

1.Hoja principal
3.Sellado
4.Cerco
5.Precerco
6.Hoja interior

- Cuando la carpintería esté retranqueada respecto del paramento exterior de la fachada, debe rematarse el alféizar
con un vierteaguas para evacuar hacia el exterior el agua de lluvia que llegue a él y evitar que alcance la parte de la
fachada inmediatamente inferior al mismo y disponerse un goterón en el dintel para evitar que el agua de lluvia
discurra por la parte inferior del dintel hacia la carpintería o adoptarse soluciones que produzcan los mismos efectos.

- El vierteaguas debe tener una pendiente hacia el exterior de 10° como mínimo, debe ser impermeable o disponerse
sobre una barrera impermeable fijada al cerco o al muro que se prolongue por la parte trasera y por ambos lados del
vierteaguas y que tenga una pendiente hacia el exterior de 10° como mínimo. El vierteaguas debe disponer de un
goterón en la cara inferior del saliente, separado del paramento exterior de la fachada al menos 2 cm, y su entrega
lateral en la jamba debe ser de 2 cm como mínimo (véase la siguiente figura).

- La junta de las piezas con goterón debe tener la forma del mismo para no crear a través de ella un puente hacia la
fachada.

1.Pendiente hacia el exterior
2.Goterón
3.Vierteaguas
5.Vierteaguas
6.Sección
7.Planta
I.Interior
E.Exterior

Antepechos y remates superiores de las fachadas:
- Los antepechos deben rematarse con albardillas para evacuar el agua de lluvia que llegue a su parte superior y evitar
que alcance la parte de la fachada inmediatamente inferior al mismo o debe adoptarse otra solución que produzca el
mismo efecto.

- Las albardillas deben tener una inclinación de 10° como mínimo, deben disponer de goterones en la cara inferior de los
salientes hacia los que discurre el agua, separados de los paramentos correspondientes del antepecho al menos 2 cm y
deben ser impermeables o deben disponerse sobre una barrera impermeable que tenga una pendiente hacia el
exterior de 10° como mínimo. Deben disponerse juntas de dilatación cada dos piezas cuando sean de piedra o
prefabricadas y cada 2 m cuando sean cerámicas. Las juntas entre las albardillas deben realizarse de tal manera que
sean impermeables con un sellado adecuado.

Página 8 - 41

DB HS


Anclajes a la fachada:
- Cuando los anclajes de elementos tales como barandillas o mástiles se realicen en un plano horizontal de la fachada, la
junta entre el anclaje y la fachada debe realizarse de tal forma que se impida la entrada de agua a través de ella
mediante el sellado, un elemento de goma, una pieza metálica u otro elemento que produzca el mismo efecto.

Aleros y cornisas:
- Los aleros y las cornisas de constitución continua deben tener una pendiente hacia el exterior para evacuar el agua de
10° como mínimo y los que sobresalgan más de 20 cm del plano de la fachada deben
a) Ser impermeables o tener la cara superior protegida por una barrera impermeable, para evitar que el agua se
filtre a través de ellos;
b) Disponer en el encuentro con el paramento vertical de elementos de protección prefabricados o realizados in situ
que se extiendan hacia arriba al menos 15 cm y cuyo remate superior se resuelva de forma similar a la descrita en
el apartado 2.4.4.1.2 de DB HS 1 Protección frente a la humedad, para evitar que el agua se filtre en el encuentro
y en el remate;
c) Disponer de un goterón en el borde exterior de la cara inferior para evitar que el agua de lluvia evacuada
alcance la fachada por la parte inmediatamente inferior al mismo.

- En el caso de que no se ajusten a las condiciones antes expuestas debe adoptarse otra solución que produzca el mismo
efecto.

- La junta de las piezas con goterón debe tener la forma del mismo para no crear a través de ella un puente hacia la
fachada.

3.4.1.2. Cubiertas planas



Cubierta plana transitable, no ventilada, tipo invertida, compuesta de losa maciza de 20 cm de canto como elemento
resistente, formación de pendientes mediante hormigón celular de 5 cm de espesor medio, lámina bituminosa para
impermeabilización y baldosa cerámica.
Tipo: Transitable peatones
Formación de pendientes:
Descripción: Hormigón celular
Pendiente mínima/máxima: 1.0 % / 5.0 % (1)
Pendiente: 5.0 %
(2)
Aislante térmico :
Material aislante térmico: Sin aislante térmico
Barrera contra el vapor: Betún fieltro o lámina
Tipo de impermeabilización:
Descripción: Material bituminoso/bituminoso modificado
Notas:
(1)
Este dato se obtiene de la tabla 2.9 de DB HS 1 Protección frente a la humedad.
(2)
Según se determine en DB HE 1 Ahorro de energía.

Sistema de formación de pendientes
- El sistema de formación de pendientes debe tener una cohesión y estabilidad suficientes frente a las solicitaciones
mecánicas y térmicas, y su constitución debe ser adecuada para el recibido o fijación del resto de componentes.

Capa de impermeabilización:

Página 9 - 41

DB HS


- Cuando se disponga una capa de impermeabilización, ésta debe aplicarse y fijarse de acuerdo con las condiciones
para cada tipo de material constitutivo de la misma.

- Impermeabilización con materiales bituminosos y bituminosos modificados:
- Las láminas pueden ser de oxiasfalto o de betún modificado.

- Cuando la pendiente de la cubierta esté comprendida entre 5 y 15%, deben utilizarse sistemas adheridos.

- Cuando se quiera independizar el impermeabilizante del elemento que le sirve de soporte para mejorar la
absorción de movimientos estructurales, deben utilizarse sistemas no adheridos.

- Cuando se utilicen sistemas no adheridos debe emplearse una capa de protección pesada.

Capa de protección:
- Cuando se disponga una capa de protección, el material que forma la capa debe ser resistente a la intemperie en
función de las condiciones ambientales previstas y debe tener un peso suficiente para contrarrestar la succión del
viento.

- Solado fijo:
- El solado fijo puede ser de los materiales siguientes: baldosas recibidas con mortero, capa de mortero, piedra
natural recibida con mortero, hormigón, adoquín sobre lecho de arena, mortero filtrante, aglomerado asfáltico u
otros materiales de características análogas.

- El material que se utilice debe tener una forma y unas dimensiones compatibles con la pendiente.

- Las piezas no deben colocarse a hueso.


térmico (lana mineral (MW)) de 50 mm de espesor. Cubierta plana transitable, no ventilada, tipo invertida, compuesta de
losa maciza de 20 cm de canto como elemento resistente, formación de pendientes mediante hormigón celular de 5 cm de
espesor medio, lámina bituminosa para impermeabilización y baldosa cerámica.
Tipo: Transitable peatones
Descripción: Hormigón celular
Pendiente mínima/máxima: 1.0 % / 5.0 % (1)
Pendiente: 5.0 %
Aislante térmico(2):
Material aislante térmico: MW Lana mineral [0.04 W/[mK]]
Espesor: 5.0 cm(3)
Notas:
(1)
Este dato se obtiene de la tabla 2.9 de DB HS 1 Protección frente a la humedad.
(2)
(3)
Debe disponerse una capa separadora bajo el aislante térmico, cuando deba evitarse el contacto entre materiales químicamente incompatibles.


- Cuando el sistema de formación de pendientes sea el elemento que sirve de soporte a la capa de impermeabilización,
el material que lo constituye debe ser compatible con el material impermeabilizante y con la forma de unión de dicho
impermeabilizante a él.

Aislante térmico:

Página 10 - 41

DB HS


- El material del aislante térmico debe tener una cohesión y una estabilidad suficiente para proporcionar al sistema la
solidez necesaria frente a las solicitaciones mecánicas.

- Cuando el aislante térmico esté en contacto con la capa de impermeabilización, ambos materiales deben ser
compatibles; en caso contrario debe disponerse una capa separadora entre ellos.

- Cuando el aislante térmico se disponga encima de la capa de impermeabilización y quede expuesto al contacto con
el agua, dicho aislante debe tener unas características adecuadas para esta situación.



- Cuando la pendiente de la cubierta esté comprendida entre 5 y 15%, deben utilizarse sistemas adheridos.



Capa de protección:
- Cuando se disponga una capa de protección, el material que forma la capa debe ser resistente a la intemperie en
función de las condiciones ambientales previstas y debe tener un peso suficiente para contrarrestar la succión del
viento.

- Solado fijo:
- El solado fijo puede ser de los materiales siguientes: baldosas recibidas con mortero, capa de mortero, piedra
natural recibida con mortero, hormigón, adoquín sobre lecho de arena, mortero filtrante, aglomerado asfáltico u
otros materiales de características análogas.

- El material que se utilice debe tener una forma y unas dimensiones compatibles con la pendiente.

- Las piezas no deben colocarse a hueso.

3.4.1.2.2. Puntos singulares de las cubiertas planas
Deben respetarse las condiciones de disposición de bandas de refuerzo y de terminación, las de continuidad o
discontinuidad, así como cualquier otra que afecte al diseño, relativas al sistema de impermeabilización que se emplee.
Juntas de dilatación:
- Deben disponerse juntas de dilatación de la cubierta y la distancia entre juntas de dilatación contiguas debe ser como
máximo 15 m. Siempre que exista un encuentro con un paramento vertical o una junta estructural debe disponerse una
junta de dilatación coincidiendo con ellos. Las juntas deben afectar a las distintas capas de la cubierta a partir del
elemento que sirve de soporte resistente. Los bordes de las juntas de dilatación deben ser romos, con un ángulo de 45°
aproximadamente, y la anchura de la junta debe ser mayor que 3 cm.

- Cuando la capa de protección sea de solado fijo, deben disponerse juntas de dilatación en la misma. Estas juntas
deben afectar a las piezas, al mortero de agarre y a la capa de asiento del solado y deben disponerse de la siguiente
forma:
a) Coincidiendo con las juntas de la cubierta;
b) En el perímetro exterior e interior de la cubierta y en los encuentros con paramentos verticales y elementos
pasantes;
c) En cuadrícula, situadas a 5 m como máximo en cubiertas no ventiladas y a 7,5 m. como máximo en cubiertas
ventiladas, de forma que las dimensiones de los paños entre las juntas guarden como máximo la relación 1:1,5.

Página 11 - 41

DB HS


- En las juntas debe colocarse un sellante dispuesto sobre un relleno introducido en su interior. El sellado debe quedar
enrasado con la superficie de la capa de protección de la cubierta.

Encuentro de la cubierta con un paramento vertical:
- La impermeabilización debe prolongarse por el paramento vertical hasta una altura de 20 cm como mínimo por encima
de la protección de la cubierta (véase la siguiente figura).

1.Paramento vertical
2.Impermeabilización
3.Protección
4.Cubierta

- El encuentro con el paramento debe realizarse redondeándose con un radio de curvatura de 5 cm aproximadamente o
achaflanándose una medida análoga según el sistema de impermeabilización.

- Para que el agua de las precipitaciones o la que se deslice por el paramento no se filtre por el remate superior de la
impermeabilización, dicho remate debe realizarse de alguna de las formas siguientes o de cualquier otra que produzca
el mismo efecto:
a) Mediante una roza de 3x3 cm como mínimo en la que debe recibirse la impermeabilización con mortero en bisel
formando aproximadamente un ángulo de 30° con la horizontal y redondeándose la arista del paramento;
b) Mediante un retranqueo cuya profundidad con respecto a la superficie externa del paramento vertical debe ser
mayor que 5 cm y cuya altura por encima de la protección de la cubierta debe ser mayor que 20 cm;
c) Mediante un perfil metálico inoxidable provisto de una pestaña al menos en su parte superior, que sirva de base a
un cordón de sellado entre el perfil y el muro. Si en la parte inferior no lleva pestaña, la arista debe ser
redondeada para evitar que pueda dañarse la lámina.

Encuentro de la cubierta con el borde lateral:
- El encuentro debe realizarse mediante una de las formas siguientes:
a) Prolongando la impermeabilización 5 cm como mínimo sobre el frente del alero o el paramento;
b) Disponiéndose un perfil angular con el ala horizontal, que debe tener una anchura mayor que 10 cm, anclada al
faldón de tal forma que el ala vertical descuelgue por la parte exterior del paramento a modo de goterón y
prolongando la impermeabilización sobre el ala horizontal.

Encuentro de la cubierta con un sumidero o un canalón:
- El sumidero o el canalón debe ser una pieza prefabricada, de un material compatible con el tipo de
impermeabilización que se utilice y debe disponer de un ala de 10 cm de anchura como mínimo en el borde superior.

- El sumidero o el canalón debe estar provisto de un elemento de protección para retener los sólidos que puedan obturar
la bajante. En cubiertas transitables este elemento debe estar enrasado con la capa de protección y en cubiertas no
transitables, este elemento debe sobresalir de la capa de protección.

-

Página 12 - 41

DB HS


El elemento que sirve de soporte de la impermeabilización debe rebajarse alrededor de los sumideros o en todo el
perímetro de los canalones (véase la siguiente figura) lo suficiente para que después de haberse dispuesto el
impermeabilizante siga existiendo una pendiente adecuada en el sentido de la evacuación.

1.Sumidero
2.Rebaje de soporte

- La impermeabilización debe prolongarse 10 cm como mínimo por encima de las alas.

- La unión del impermeabilizante con el sumidero o el canalón debe ser estanca.

- Cuando el sumidero se disponga en la parte horizontal de la cubierta, debe situarse separado 50 cm como mínimo de
los encuentros con los paramentos verticales o con cualquier otro elemento que sobresalga de la cubierta.

- El borde superior del sumidero debe quedar por debajo del nivel de escorrentía de la cubierta.

- Cuando el sumidero se disponga en un paramento vertical, el sumidero debe tener sección rectangular. Debe
disponerse un impermeabilizante que cubra el ala vertical, que se extienda hasta 20 cm como mínimo por encima de la
protección de la cubierta y cuyo remate superior se haga según lo descrito en el apartado 2.4.4.1.2 de DB HS 1
Protección frente a la humedad.

- Cuando se disponga un canalón su borde superior debe quedar por debajo del nivel de escorrentía de la cubierta y
debe estar fijado al elemento que sirve de soporte.

- Cuando el canalón se disponga en el encuentro con un paramento vertical, el ala del canalón de la parte del
encuentro debe ascender por el paramento y debe disponerse una banda impermeabilizante que cubra el borde
superior del ala, de 10 cm como mínimo de anchura centrada sobre dicho borde resuelto según lo descrito en el
apartado 2.4.4.1.2 de DB HS 1 Protección frente a la humedad.

Rebosaderos:
- En las cubiertas planas que tengan un paramento vertical que las delimite en todo su perímetro, deben disponerse
rebosaderos en los siguientes casos:
a) Cuando en la cubierta exista una sola bajante;
b) Cuando se prevea que, si se obtura una bajante, debido a la disposición de las bajantes o de los faldones de la
cubierta, el agua acumulada no pueda evacuar por otras bajantes;
c) Cuando la obturación de una bajante pueda producir una carga en la cubierta que comprometa la estabilidad
del elemento que sirve de soporte resistente.

- La suma de las áreas de las secciones de los rebosaderos debe ser igual o mayor que la suma de las de bajantes que
evacuan el agua de la cubierta o de la parte de la cubierta a la que sirvan.

-

Página 13 - 41

DB HS


El rebosadero debe disponerse a una altura intermedia entre la del punto más bajo y la del más alto de la entrega de la
impermeabilización al paramento vertical (véase la siguiente figura) y en todo caso a un nivel más bajo de cualquier
acceso a la cubierta.

1.Paramento vertical
2.Rebosadero
3.Impermeabilización

- El rebosadero debe sobresalir 5 cm como mínimo de la cara exterior del paramento vertical y disponerse con una
pendiente favorable a la evacuación.

Encuentro de la cubierta con elementos pasantes:
- Los elementos pasantes deben situarse separados 50 cm como mínimo de los encuentros con los paramentos verticales
y de los elementos que sobresalgan de la cubierta.

- Deben disponerse elementos de protección prefabricados o realizados in situ, que deben ascender por el elemento
pasante 20 cm como mínimo por encima de la protección de la cubierta.

Anclaje de elementos:
- Los anclajes de elementos deben realizarse de una de las formas siguientes:
a) Sobre un paramento vertical por encima del remate de la impermeabilización;
b) Sobre la parte horizontal de la cubierta de forma análoga a la establecida para los encuentros con elementos
pasantes o sobre una bancada apoyada en la misma.

Rincones y esquinas:
- En los rincones y las esquinas deben disponerse elementos de protección prefabricados o realizados in situ hasta una
distancia de 10 cm como mínimo desde el vértice formado por los dos planos que conforman el rincón o la esquina y el
plano de la cubierta.

Accesos y aberturas:
- Los accesos y las aberturas situados en un paramento vertical deben realizarse de una de las formas siguientes:
a) Disponiendo un desnivel de 20 cm de altura como mínimo por encima de la protección de la cubierta, protegido
con un impermeabilizante que lo cubra y ascienda por los laterales del hueco hasta una altura de 15 cm como
mínimo por encima de dicho desnivel;
b) Disponiéndolos retranqueados respecto del paramento vertical 1 m como mínimo. El suelo hasta el acceso debe
tener una pendiente del 10% hacia fuera y debe ser tratado como la cubierta, excepto para los casos de
accesos en balconeras que vierten el agua libremente sin antepechos, donde la pendiente mínima es del 1%.

- Los accesos y las aberturas situados en el paramento horizontal de la cubierta deben realizarse disponiendo alrededor
del hueco un antepecho de una altura por encima de la protección de la cubierta de 20 cm como mínimo e
impermeabilizado según lo descrito en el apartado 2.4.4.1.2 de DB HS 1 Protección frente a la humedad.

3.4.1.3. Cubiertas inclinadas

Página 14 - 41

DB HS



Cub.I. Teja Losa 20

de teja cerámica.
Descripción: Faldón formado por forjado de hormigón
Pendiente: 28.1 %
Espesor: 10.0 cm (2)
Notas:
(1)
(2)



Aislante térmico:





- Cuando la pendiente de la cubierta sea mayor que 15%, deben utilizarse sistemas fijados mecánicamente.



Tejado
- Debe estar constituido por piezas de cobertura tales como tejas, pizarra, placas, etc. El solapo de las piezas debe
establecerse de acuerdo con la pendiente del elemento que les sirve de soporte y de otros factores relacionados con la
situación de la cubierta, tales como zona eólica, tormentas y altitud topográfica.

Página 15 - 41

DB HS


- Debe recibirse o fijarse al soporte una cantidad de piezas suficiente para garantizar su estabilidad dependiendo de la
pendiente de la cubierta, la altura máxima del faldón, el tipo de piezas y el solapo de las mismas, así como de la
ubicación del edificio.

Cub.I. Teja Losa 20

de teja cerámica.
Pendiente: 22.0 %
Notas:
(1)
(2)



Aislante térmico:








Tejado

Página 16 - 41

DB HS



Cub.I. Teja Losa 20

térmico (lana mineral (MW)) de 50 mm de espesor. Cubierta inclinada compuesta de losa maciza de 20 cm como elemento
resistente, lámina bituminosa como barrera de vapor, lana mineral de 100 mm de espesor como aislante térmico, lámina
bituminosa para impermeabilización y cobertura de teja cerámica.
Pendiente: 28.1 %
Notas:
(1)
(2)



Aislante térmico:








Tejado

Página 17 - 41

DB HS




3.4.1.3.2. Puntos singulares de las cubiertas inclinadas
Deben respetarse las condiciones de disposición de bandas de refuerzo y de terminación, las de continuidad o
discontinuidad, así como cualquier otra que afecte al diseño, relativas al sistema de impermeabilización que se emplee.
Encuentro de la cubierta con un paramento vertical:
- En el encuentro de la cubierta con un paramento vertical deben disponerse elementos de protección prefabricados o
realizados in situ.

- Los elementos de protección deben cubrir como mínimo una banda del paramento vertical de 25 cm de altura por
encima del tejado y su remate debe realizarse de forma similar a la descrita en las cubiertas planas.

- Cuando el encuentro se produzca en la parte inferior del faldón, debe disponerse un canalón y realizarse según lo
dispuesto en el apartado 2.4.4.2.9 de DB HS 1 Protección frente a la humedad.

- Cuando el encuentro se produzca en la parte superior o lateral del faldón, los elementos de protección deben
colocarse por encima de las piezas del tejado y prolongarse 10 cm como mínimo desde el encuentro (véase la
siguiente figura).

1.Piezas de tejado
2.Elemento de protección del paramento vertical

Alero:
- Las piezas del tejado deben sobresalir 5 cm como mínimo y media pieza como máximo del soporte que conforma el
alero.

- Cuando el tejado sea de pizarra o de teja, para evitar la filtración de agua a través de la unión de la primera hilada del
tejado y el alero, debe realizarse en el borde un recalce de asiento de las piezas de la primera hilada de tal manera
que tengan la misma pendiente que las de las siguientes, o debe adoptarse cualquier otra solución que produzca el
mismo efecto.

Página 18 - 41

DB HS


Borde lateral:
- En el borde lateral deben disponerse piezas especiales que vuelen lateralmente más de 5 cm o baberos protectores
realizados in situ. En el último caso el borde puede rematarse con piezas especiales o con piezas normales que vuelen 5
cm.

Limahoyas:
- En las limahoyas deben disponerse elementos de protección prefabricados o realizados in situ.

- Las piezas del tejado deben sobresalir 5 cm como mínimo sobre la limahoya.

- La separación entre las piezas del tejado de los dos faldones debe ser 20 cm. como mínimo.

Cumbreras y limatesas:
- En las cumbreras y limatesas deben disponerse piezas especiales, que deben solapar 5 cm como mínimo sobre las
piezas del tejado de ambos faldones.

- Las piezas del tejado de la última hilada horizontal superior y las de la cumbrera y la limatesa deben fijarse.

- Cuando no sea posible el solape entre las piezas de una cumbrera en un cambio de dirección o en un encuentro de
cumbreras este encuentro debe impermeabilizarse con piezas especiales o baberos protectores.

Encuentro de la cubierta con elementos pasantes:
- Los elementos pasantes no deben disponerse en las limahoyas.

- La parte superior del encuentro del faldón con el elemento pasante debe resolverse de tal manera que se desvíe el
agua hacia los lados del mismo.

- En el perímetro del encuentro deben disponerse elementos de protección prefabricados o realizados in situ, que deben
cubrir una banda del elemento pasante por encima del tejado de 20 cm de altura como mínimo.

Lucernarios:
- Deben impermeabilizarse las zonas del faldón que estén en contacto con el precerco o el cerco del lucernario
mediante elementos de protección prefabricados o realizados in situ.

- En la parte inferior del lucernario, los elementos de protección deben colocarse por encima de las piezas del tejado y
prolongarse 10 cm como mínimo desde el encuentro y en la superior por debajo y prolongarse 10 cm como mínimo.

Anclaje de elementos:
- Los anclajes no deben disponerse en las limahoyas.

- Deben disponerse elementos de protección prefabricados o realizados in situ, que deben cubrir una banda del
elemento anclado de una altura de 20 cm como mínimo por encima del tejado.

Canalones:
- Para la formación del canalón deben disponerse elementos de protección prefabricados o realizados in situ.

- Los canalones deben disponerse con una pendiente hacia el desagüe del 1% como mínimo.

- Las piezas del tejado que vierten sobre el canalón deben sobresalir 5 cm como mínimo sobre el mismo.

- Cuando el canalón sea visto, debe disponerse el borde más cercano a la fachada de tal forma que quede por encima
del borde exterior del mismo.

-

Página 19 - 41

DB HS


Elementos de protección prefabricados o realizados in situ de tal forma que cubran una banda del paramento vertical
por encima del tejado de 25 cm como mínimo y su remate se realice de forma similar a la descrita para cubiertas
planas (véase la siguiente figura).

1. Piezas de tejado
2. Elemento de protección del paramento vertical
3. Elemento de protección del canalón

- Cuando el canalón esté situado junto a un paramento vertical deben disponerse:
a) Cuando el encuentro sea en la parte inferior del faldón, los elementos de protección por debajo de las piezas del
tejado de tal forma que cubran una banda a partir del encuentro de 10 cm de anchura como mínimo (véase la
siguiente figura);
b) Cuando el encuentro sea en la parte superior del faldón, los elementos de protección por encima de las piezas
del tejado de tal forma que cubran una banda a partir del encuentro de 10 cm de anchura como mínimo (véase
la siguiente figura);

- Cuando el canalón esté situado en una zona intermedia del faldón debe disponerse de tal forma que:
a) El ala del canalón se extienda por debajo de las piezas del tejado 10 cm como mínimo;
b) La separación entre las piezas del tejado a ambos lados del canalón sea de 20 cm como mínimo.
c) El ala inferior del canalón debe ir por encima de las piezas del tejado

3.4.2. HS 2 Recogida y evacuación de residuos

3.4.2.1. Almacén de contenedores de edificio y espacio de reserva
Cada edificio debe disponer como mínimo de un almacén de contenedores de edificio para las fracciones de los residuos
que tengan recogida puerta a puerta, y, para las fracciones que tengan recogida centralizada con contenedores de calle
de superficie, debe disponer de un espacio de reserva en el que pueda construirse un almacén de contenedores cuando
alguna de estas fracciones pase a tener recogida puerta a puerta.

3.4.2.1.1. Condiciones de recogida por fracción
Condiciones de recogida
Fracción Tipo Periodo (días) Capacidad por contenedor (l)
Papel / cartón Puerta a puerta 5 240
Envases ligeros Puerta a puerta 2 240
Materia orgánica Puerta a puerta 1 240
Vidrio Puerta a puerta 5 120
Varios Puerta a puerta 3 240

Página 20 - 41

DB HS


Número estimado de ocupantes habituales del edificio: 42

3.4.2.1.2. Almacén de contenedores
Almacén de contenedores
Fracción Tf(1) (días) Gf(2) (l/(persona·día)) Cf(3) (m²/l) Mf(4) Superficie (m²)
Papel / cartón 5 1.55 0.004 1 1.09
Envases ligeros 2 8.40 0.004 1 2.37
Materia orgánica 1 1.50 0.004 1 0.21
Vidrio 5 0.48 0.005 1 0.40
Varios 3 1.50 0.004 4 2.54
Superficie mínima total (5) 6.62
Superficie en proyecto 10.32
Notas:
(1)
Tf, periodo de recogida de la fracción (días).
(2)
Gf, volumen generado de la fracción por persona y día (l/(persona·día)), cuyo valor se especifica en el punto 2.1.2.1 del DB HS 2.
(3)
Cf, factor de contenedor (m²/l), cuyo valor depende de la capacidad del contenedor del edificio que el servicio de recogida exige para cada fracción,
obtenido en la tabla 2.1 del DB HS 2.
(4)
Mf, factor de mayoración por no separación de residuos, según el punto 2.1.2.1 del DB HS 2.
(5)
El almacén de contenedores debe tener una superficie útil suficiente para permitir el manejo adecuado de los contenedores.

El almacén de contenedores debe tener las siguientes características:
a) Su emplazamiento y su diseño deben ser tales que la temperatura interior no supere 30°C.
b) El revestimiento de las paredes y el suelo debe ser impermeable y fácil de limpiar; los encuentros entre las paredes y el
suelo deben ser redondeados.
c) Debe contar al menos con una toma de agua dotada de válvula de cierre y un sumidero sifónico antimúridos en el
suelo.
d) Debe disponer de una iluminación artificial que proporcione 100 lux como mínimo a una altura respecto del suelo de 1
m y de una base de enchufe fija 16A 2p+T según UNE 20.315:1994.
e) Satisfará las condiciones de protección contra incendios que se establecen para los almacenes de residuos en el
apartado 2 de DB SI 1.

3.4.2.1.3. Espacio de reserva
No procede ya que ninguna fracción tiene servicio de recogida centralizada

3.4.2.2. Espacios de almacenamiento inmediato en las viviendas

a) Deben disponerse en cada vivienda espacios para almacenar cada una de las cinco fracciones de los residuos
ordinarios generados en ella
b) El espacio de almacenamiento de cada fracción debe tener una superficie en planta no menor que 30x30 cm y debe
ser igual o mayor que 45 dm³.
c) En el caso de viviendas aisladas o agrupadas horizontalmente, para las fracciones de papel / cartón y vidrio, puede
utilizarse como espacio de almacenamiento inmediato el almacén de contenedores del edificio.
d) Los espacios destinados a materia orgánica y envases ligeros deben disponerse en la cocina o en zonas anejas
auxiliares.
e) Estos espacios deben disponerse de tal forma que el acceso a ellos pueda realizarse sin que haya necesidad de
recurrir a elementos auxiliares y que el punto más alto esté situado a una altura no mayor que 1,20 m por encima del
nivel del suelo.
f) El acabado de la superficie de cualquier elemento que esté situado a menos de 30 cm de los límites del espacio de
almacenamiento debe ser impermeable y fácilmente lavable.

Cálculo de la capacidad mínima de almacenamiento

Página 21 - 41

DB HS


Tipo A [2 dormitorios dobles y 1 dormitorio sencillo]
Fracción CA(1) (l/persona) Pv(2) (ocupantes) Capacidad (l)
Papel / cartón 10.85 5 54.25
Envases ligeros 7.80 5 45.00
Materia orgánica 3.00 5 45.00
Vidrio 3.36 5 45.00
Varios 10.50 5 52.50
Capacidad mínima total 241.75
Notas:
(1)
CA, coeficiente de almacenamiento (l/persona), cuyo valor para cada fracción se obtiene de la tabla 2.3 del DB HS 2.
(2)
Pv, número estimado de ocupantes habituales del edificio, que equivale a la suma del número total de dormitorios sencillos y el doble de número total de
dormitorios dobles.

Tipo B [2 dormitorios dobles y 2 dormitorios sencillos]
Fracción CA(1) (l/persona) Pv(2) (ocupantes) Capacidad (l)
Papel / cartón 10.85 6 65.10
Envases ligeros 7.80 6 46.80
Materia orgánica 3.00 6 45.00
Vidrio 3.36 6 45.00
Varios 10.50 6 63.00
Capacidad mínima total 264.90
Notas:
(1)
CA, coeficiente de almacenamiento (l/persona), cuyo valor para cada fracción se obtiene de la tabla 2.3 del DB HS 2.
(2)
Pv, número estimado de ocupantes habituales del edificio, que equivale a la suma del número total de dormitorios sencillos y el doble de número total de
dormitorios dobles.

3.4.3. HS 3 Calidad del aire interior

3.4.3.1. Aberturas de ventilación

3.4.3.1.1. Viviendas

3.4.3.1.1.1. Ventilación mecánica

Página 22 - 41

DB HS


1_izq

Cálculo de las aberturas de ventilación
Aberturas de ventilación
Au qv qe
Local Tipo No qa Amin Areal Dimensiones
(m²) (l/s) (l/s) Tab
(l/s) (cm²) (cm²) (mm)
96.0 800x80x12
A 15.0 60.0
96.0 800x80x12
D1 Seco 17.1 2 10.0 15.0
82.0 Holgura
P 15.0 120.0
145.0 725x20x82
A 5.0 20.0 96.0 800x80x12
D3 Seco 9.1 1 5.0 5.0
P 5.0 70.0 82.0 Holgura
A 10.0 40.0 96.0 800x80x12
D2 Seco 10.3 2 10.0 10.0
P 10.0 80.0 82.0 Holgura
82.5 Holgura
P 15.0 120.0
B1 Húmedo 3.6 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
96.0 800x80x12
96.0 800x80x12
A 33.7 134.6
96.0 800x80x12
S1 Seco 27.6 5 15.0 33.7
96.0 800x80x12
144.0 Holgura
P 33.7 269.3
200.0 200x100
144.0 Holgura
P 33.7 269.3
200.0 200x100
C1 Húmedo 16.8 - 33.7 33.7
E 16.8 67.3 364.3 160x47,6x227,7
E 16.8 67.3 364.3 160x47,6x227,7
82.0 Holgura
P 15.0 120.0
B2 Húmedo 3.3 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
Au Área útil Tab Tipo de abertura (A: admisión, E: extracción, P: paso, M: mixta)

No Número de ocupantes. qa Caudal de ventilación de la abertura.

qv Caudal de ventilación mínimo exigido. Amin Área mínima de la abertura.

qe Caudal de ventilación equilibrado (+/- entrada/salida de aire) Areal Área real de la abertura.

Página 23 - 41

DB HS


1_dcha

Au qv qe
(l/s) (cm²) (cm²) (mm)
96.0 800x80x12
A 15.0 60.0
96.0 800x80x12
D4 Seco 17.1 2 10.0 15.0
82.0 Holgura
P 15.0 120.0
145.0 725x20x82
82.0 Holgura
P 15.0 120.0
B4 Húmedo 3.3 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
82.0 Holgura
P 15.0 120.0
B3 Húmedo 3.6 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
A 10.0 40.0 96.0 800x80x12
D6 Seco 10.3 2 10.0 10.0
P 10.0 80.0 82.0 Holgura
A 5.0 20.0 96.0 800x80x12
D5 Seco 9.1 1 5.0 5.0
P 5.0 70.0 82.0 Holgura
96.0 800x80x12
96.0 800x80x12
A 33.6 134.4
96.0 800x80x12
S2 Seco 27.5 5 15.0 33.6
96.0 800x80x12
144.0 Holgura
P 33.6 268.8
200.0 200x100
144.0 Holgura
P 33.6 268.8
200.0 200x100
C2 Húmedo 16.8 - 33.6 33.6
E 16.8 67.2 364.3 160x47,6x227,7
E 16.8 67.2 364.3 160x47,6x227,7




Página 24 - 41

DB HS


2_izq

Au qv qe
(l/s) (cm²) (cm²) (mm)
96.0 800x80x12
A 15.0 60.0
96.0 800x80x12
D1 Seco 17.1 2 10.0 15.0
82.0 Holgura
P 15.0 120.0
145.0 725x20x82
A 5.0 20.0 96.0 800x80x12
D3 Seco 9.1 1 5.0 5.0
P 5.0 70.0 82.0 Holgura
A 10.0 40.0 96.0 800x80x12
D2 Seco 10.3 2 10.0 10.0
P 10.0 80.0 82.0 Holgura
82.5 Holgura
P 15.0 120.0
B1 Húmedo 3.6 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
96.0 800x80x12
96.0 800x80x12
A 33.7 134.6
96.0 800x80x12
S1 Seco 27.6 5 15.0 33.7
96.0 800x80x12
144.0 Holgura
P 33.7 269.3
200.0 200x100
144.0 Holgura
P 33.7 269.3
200.0 200x100
C1 Húmedo 16.8 - 33.7 33.7
E 16.8 67.3 364.3 160x47,6x227,7
E 16.8 67.3 364.3 160x47,6x227,7
82.0 Holgura
P 15.0 120.0
B2 Húmedo 3.3 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150




Página 25 - 41

DB HS


2_dcha

Au qv qe
(l/s) (cm²) (cm²) (mm)
96.0 800x80x12
A 15.0 60.0
96.0 800x80x12
D4 Seco 17.1 2 10.0 15.0
82.0 Holgura
P 15.0 120.0
145.0 725x20x82
82.0 Holgura
P 15.0 120.0
B4 Húmedo 3.3 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
82.0 Holgura
P 15.0 120.0
B3 Húmedo 3.6 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
A 10.0 40.0 96.0 800x80x12
D6 Seco 10.3 2 10.0 10.0
P 10.0 80.0 82.0 Holgura
A 5.0 20.0 96.0 800x80x12
D5 Seco 9.1 1 5.0 5.0
P 5.0 70.0 82.0 Holgura
96.0 800x80x12
96.0 800x80x12
A 33.6 134.4
96.0 800x80x12
S2 Seco 27.5 5 15.0 33.6
96.0 800x80x12
144.0 Holgura
P 33.6 268.8
200.0 200x100
144.0 Holgura
P 33.6 268.8
200.0 200x100
C2 Húmedo 16.8 - 33.6 33.6
E 16.8 67.2 364.3 160x47,6x227,7
E 16.8 67.2 364.3 160x47,6x227,7




Página 26 - 41

DB HS


3_izq

Au qv qe
(l/s) (cm²) (cm²) (mm)
96.0 800x80x12
A 15.0 60.0
96.0 800x80x12
D1 Seco 17.1 2 10.0 15.0
82.0 Holgura
P 15.0 120.0
145.0 725x20x82
A 5.0 20.0 96.0 800x80x12
D3 Seco 9.1 1 5.0 5.0
P 5.0 70.0 82.0 Holgura
A 10.0 40.0 96.0 800x80x12
D2 Seco 10.3 2 10.0 10.0
P 10.0 80.0 82.0 Holgura
82.5 Holgura
P 15.0 120.0
B1 Húmedo 3.6 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
96.0 800x80x12
96.0 800x80x12
A 33.7 134.6
96.0 800x80x12
S1 Seco 27.6 5 15.0 33.7
96.0 800x80x12
144.0 Holgura
P 33.7 269.3
200.0 200x100
144.0 Holgura
P 33.7 269.3
200.0 200x100
C1 Húmedo 16.8 - 33.7 33.7
E 16.8 67.3 364.3 160x47,6x227,7
E 16.8 67.3 364.3 160x47,6x227,7
82.0 Holgura
P 15.0 120.0
B2 Húmedo 3.3 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150




Página 27 - 41

DB HS


3_dcha

Au qv qe
(l/s) (cm²) (cm²) (mm)
96.0 800x80x12
A 15.0 60.0
96.0 800x80x12
D4 Seco 16.9 2 10.0 15.0
82.0 Holgura
P 15.0 120.0
145.0 725x20x82
82.0 Holgura
P 15.0 120.0
B4 Húmedo 3.2 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
82.0 Holgura
P 15.0 120.0
B3 Húmedo 3.5 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
A 10.0 40.0 96.0 800x80x12
D6 Seco 10.1 2 10.0 10.0
P 10.0 80.0 82.0 Holgura
A 5.0 20.0 96.0 800x80x12
D5 Seco 9.1 1 5.0 5.0
P 5.0 70.0 82.0 Holgura
96.0 800x80x12
96.0 800x80x12
A 33.6 134.4
96.0 800x80x12
S2 Seco 27.5 5 15.0 33.6
96.0 800x80x12
144.0 Holgura
P 33.6 268.8
200.0 200x100
144.0 Holgura
P 33.6 268.8
200.0 200x100
C2 Húmedo 16.8 - 33.6 33.6
E 16.8 67.2 364.3 160x47,6x227,7
E 16.8 67.2 364.3 160x47,6x227,7




Página 28 - 41

DB HS


4_izq

Au qv qe
(l/s) (cm²) (cm²) (mm)
96.0 800x80x12
A 21.0 84.0 96.0 800x80x12
96.0 800x80x12
D1 Seco 16.9 2 10.0 21.0
82.2 Holgura
P 15.0 120.0
145.0 725x20x82
P 6.0 70.0 82.2 Holgura
82.2 Holgura
P 15.0 120.0
B1 Húmedo 4.2 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
96.0 800x80x12
A 14.0 56.0
96.0 800x80x12
S1 Seco 33.7 6 18.0 24.0 A 10.0 40.0 96.0 800x80x12
145.3 Holgura
P 24.0 191.9
145.0 725x20x82
144.0 Holgura
P 31.0 247.7
200.0 200x100
C1 Húmedo 15.5 - 31.0 31.0
E 15.5 61.9 364.3 160x47,6x227,7
E 15.5 61.9 364.3 160x47,6x227,7
96.0 800x80x12
A 16.0 64.0
96.0 800x80x12
D2 Seco 8.4 2 10.0 16.0
82.0 Holgura
P 16.0 127.9
145.0 725x20x82
82.0 Holgura
P 15.0 120.0
B2 Húmedo 4.7 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150




Página 29 - 41

DB HS


4_dcha

Au qv qe
(l/s) (cm²) (cm²) (mm)
144.0 Holgura
P 30.9 247.5
200.0 200x100
C2 Húmedo 15.5 - 30.9 30.9
E 15.5 61.9 364.3 160x47,6x227,7
E 15.5 61.9 364.3 160x47,6x227,7
96.0 800x80x12
A 14.0 55.9
96.0 800x80x12
S2 Seco 33.4 6 18.0 24.0 A 10.0 40.0 96.0 800x80x12
145.3 Holgura
P 24.0 191.8
145.0 725x20x82
82.0 Holgura
P 15.0 120.0
B3 Húmedo 4.7 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
96.0 800x80x12
A 21.0 83.9 96.0 800x80x12
96.0 800x80x12
D4 Seco 16.6 2 10.0 21.0
P 6.0 70.0 82.2 Holgura
82.2 Holgura
P 15.0 120.0
145.0 725x20x82
82.2 Holgura
P 15.0 120.0
B4 Húmedo 4.1 - 15.0 15.0 145.0 725x20x82
E 15.0 60.0 225.0 150x33x150
96.0 800x80x12
A 16.0 63.9
96.0 800x80x12
D3 Seco 8.4 2 10.0 16.0
82.0 Holgura
P 16.0 127.8
145.0 725x20x82




3.4.3.1.2. Trasteros y zonas comunes

Página 30 - 41

DB HS


Garaje

Au qv qe
Local
(m²) (l/s) (l/s) Tab qa Amin Areal Dimensiones
(l/s) (cm²) (cm²) (mm)
T6 4.3 3.0 3.0 M 3.0 23.9 23.9 -
T6 4.3 3.0 3.0 M 3.0 12.0 12.0 -
T5 3.8 2.7 2.7 M 2.7 10.8 10.8 -
T4 3.8 2.7 2.7 M 2.7 10.7 10.7 -
T3 3.8 2.7 2.7 M 2.7 10.7 10.7 -
T2 3.8 2.7 2.7 M 2.7 10.8 10.8 -
T1 3.8 2.7 2.7 M 2.7 10.7 10.7 -
T7 4.4 3.1 3.1 M 3.1 12.4 12.4 -
T8 4.2 2.9 2.9 M 2.9 11.7 11.7 -
Au Área útil qa Caudal de ventilación de la abertura.



Tab Tipo de abertura (A: admisión, E: extracción, P: paso, M: mixta)

3.4.3.1.3. Garajes

3.4.3.1.3.1. Ventilación natural
Au qv qe
Local qa Amin Areal Dimensiones
(m²) (l/s) (l/s) Núm. Tab
(l/s) (cm²) (cm²) (mm)
Garaje 218.3 960.0 960.0 1 M 960.0 3840.0 3840.0 -

qv Caudal de ventilación mínimo exigido. qa Caudal de ventilación de la abertura.

qe Caudal de ventilación equilibrado (+/- entrada/salida de aire) Amin Área mínima de la abertura.

Núm. Número de rejillas/aberturas iguales Areal Área real de la abertura.

3.4.3.1.4. Almacenes de residuos
Au qv qe
Local qa Amin Areal Dimensiones
(l/s) (cm²) (cm²) (mm)
A 51.6 206.5 206.5 -
E 51.6 206.5 206.5 -
Basuras 10.3 103.2 103.2
A 51.6 206.5 206.5 -
E 51.6 206.5 206.5 -
Au Área útil qa Caudal de ventilación de la abertura.



Tab Tipo de abertura (A: admisión, E: extracción, P: paso, M: mixta)

Página 31 - 41

DB HS


3.4.3.2. Conductos de ventilación



3.4.3.2.1.1.1. Conductos de extracción
1-VEM

Cálculo de conductos
qv Sc Sreal Dimensiones De v Lr Lt J
Tramo
(l/s) (cm²) (cm²) (mm) (cm) (m/s) (m) (m) (mm.c.a.)
1-VEM - 1.1 120.0 180.0 490.9 250 25.0 2.4 3.4 3.4 0.161
1.1 - 1.2 90.0 135.0 490.9 250 25.0 1.8 3.0 3.0 0.081
1.2 - 1.3 60.0 90.0 490.9 250 25.0 1.2 3.0 3.0 0.037
1.3 - 1.4 30.0 45.0 490.9 250 25.0 0.6 3.0 3.0 0.010
1.4 - 1.5 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.026
1.4 - 1.6 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.026
1.3 - 1.7 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.029
1.3 - 1.8 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.027
1.2 - 1.9 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.027
1.2 - 1.10 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.028
1.1 - 1.11 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.028
1.1 - 1.12 15.0 37.5 78.5 100 10.0 1.9 1.5 1.5 0.149
qv Caudal de aire en el conducto v Velocidad

Sc Sección calculada Lr Longitud medida sobre plano

Sreal Sección real Lt Longitud total de cálculo

De Diámetro equivalente J Pérdida de carga

Página 32 - 41

DB HS


2-VEM

Tramo
2-VEM - 2.1 263.7 395.5 490.9 250 25.0 5.4 3.3 3.3 0.719
2.1 - 2.2 201.8 302.7 490.9 250 25.0 4.1 3.0 3.0 0.383
2.2 - 2.3 134.5 201.8 490.9 250 25.0 2.7 3.0 3.0 0.175
2.3 - 2.4 67.3 100.9 490.9 250 25.0 1.4 3.0 3.0 0.046
2.4 - 2.5 16.8 42.0 78.5 100 10.0 2.1 0.1 0.1 0.012
2.4 - 2.6 16.8 42.1 78.5 100 10.0 2.1 0.1 0.1 0.015
2.4 - 2.7 33.6 50.4 490.9 250 25.0 0.7 0.3 0.3 0.001
2.7 - 2.8 16.8 42.0 490.9 250 25.0 0.3 0.2 0.2 0.000
2.7 - 2.9 16.8 42.1 490.9 250 25.0 0.3 0.1 0.1 0.000
2.3 - 2.10 16.8 42.1 78.5 100 10.0 2.1 0.1 0.1 0.016
2.3 - 2.11 16.8 42.0 78.5 100 10.0 2.1 0.1 0.1 0.012
2.3 - 2.12 33.6 50.4 490.9 250 25.0 0.7 0.3 0.3 0.001
2.12 - 2.13 16.8 42.1 490.9 250 25.0 0.3 0.1 0.1 0.000
2.12 - 2.14 16.8 42.0 490.9 250 25.0 0.3 0.1 0.1 0.000
2.2 - 2.15 16.8 42.1 78.5 100 10.0 2.1 0.1 0.1 0.017
2.2 - 2.16 16.8 42.0 78.5 100 10.0 2.1 0.1 0.1 0.013
2.2 - 2.17 33.6 50.4 490.9 250 25.0 0.7 0.3 0.3 0.001
2.17 - 2.18 16.8 42.1 490.9 250 25.0 0.3 0.1 0.1 0.000
2.17 - 2.19 16.8 42.0 490.9 250 25.0 0.3 0.1 0.1 0.000
2.1 - 2.20 15.5 38.7 78.5 100 10.0 2.0 0.1 0.1 0.015
2.1 - 2.21 15.5 38.7 78.5 100 10.0 2.0 0.1 0.1 0.014
2.1 - 2.22 31.0 46.4 490.9 250 25.0 0.6 0.3 0.3 0.001
2.22 - 2.23 15.5 38.7 490.9 250 25.0 0.3 0.1 0.1 0.000
2.22 - 2.24 15.5 38.7 490.9 250 25.0 0.3 0.1 0.1 0.000




Página 33 - 41

DB HS


4-VEM

Tramo
4-VEM - 4.1 120.0 180.0 490.9 250 25.0 2.4 3.4 3.4 0.161
4.1 - 4.2 90.0 135.0 490.9 250 25.0 1.8 3.0 3.0 0.081
4.2 - 4.3 60.0 90.0 490.9 250 25.0 1.2 3.0 3.0 0.037
4.3 - 4.4 30.0 45.0 490.9 250 25.0 0.6 3.0 3.0 0.010
4.4 - 4.5 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.028
4.4 - 4.6 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.026
4.3 - 4.7 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.027
4.3 - 4.8 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.027
4.2 - 4.9 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.027
4.2 - 4.10 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.028
4.1 - 4.11 15.0 37.5 78.5 100 10.0 1.9 0.3 0.3 0.027
4.1 - 4.12 15.0 37.5 78.5 100 10.0 1.9 1.5 1.5 0.149




3.4.3.3. Aspiradores híbridos, aspiradores mecánicos y extractores


Cálculo de aspiradores
Caudal Presión
Referencia
(l/s) (mm.c.a.)
1-VEM 120.0 0.316
2-VEM 263.7 1.339
4-VEM 120.0 0.318

3.4.4. HS 4 Suministro de agua

3.4.4.1. Acometidas
Material: Tubo de acero galvanizado según UNE 19048

Página 34 - 41

DB HS


Cálculo hidráulico de las acometidas
Lr Lt Qb Q h Dint Dcom v J Pent Psal
Tramo K
(m) (m) (m³/h) (m³/h) (m.c.a.) (mm) (mm) (m/s) (m.c.a.) (m.c.a.) (m.c.a.)
1-2 3.07 3.53 48.24 0.15 7.39 0.00 50.00 50.00 1.05 0.59 50.00 49.41
Lr Longitud medida sobre planos Dint Diámetro interior

Lt Longitud total de cálculo (Lr + Leq) Dcom Diámetro comercial

Qb Caudal bruto v Velocidad

K Coeficiente de simultaneidad J Pérdida de carga del tramo

Q Caudal, aplicada simultaneidad (Qb x K) Pent Presión de entrada

h Desnivel Psal Presión de salida

3.4.4.2. Tubos de alimentación
Material: Tubo de polietileno de alta densidad (PE-100 A), según UNE-EN 12201-2

Cálculo hidráulico de los tubos de alimentación
Tramo K
2-3 7.99 9.19 48.24 0.15 7.39 0.30 32.60 40.00 2.46 2.86 49.41 46.25






3.4.4.3. Baterías de contadores

Página 35 - 41

DB HS


Cálculo hidráulico de las baterías de contadores
Dbat A Dvalv Y Dcont Jent Jind Jt Pent Psal
Bat Ni Nf
(mm) (m) (mm) (m) (mm) (m.c.a.) (m.c.a.) (m.c.a.) (m.c.a.) (m.c.a.)
3 40.00 8 2 1.04 63.00 0.09 20.00 0.50 5.30 5.80 46.25 40.45
Bat Batería de contadores divisionarios Dcont Diámetro de los contadores

Dbat Diámetro de la batería Jent Pérdida por entrada

Ni Número de contadores Jind Pérdida por contador

Nf Número de filas Jt Pérdida total (Jent + Jind)

A Ancho del área de mantenimiento Pent Presión de entrada

Dvalv Diámetro de la válvula de retención Psal Presión de salida

Y Alto de la válvula de retención

3.4.4.4. Montantes

3.4.4.4.1. Montantes
Material: Tubo de cobre rígido, según UNE-EN 1057

Cálculo hidráulico de los montantes
Tramo K
Planta 1
3-1_dcha 16.10 18.52 5.94 0.43 2.57 6.65 26.00 28.00 1.35 1.76 40.45 32.04
3-1_izq 15.13 17.40 5.94 0.43 2.57 6.65 26.00 28.00 1.35 1.65 40.45 32.15
Planta 2
3-2_dcha 19.10 21.96 5.94 0.43 2.57 9.65 26.00 28.00 1.35 2.09 40.45 28.71
3-2_izq 17.22 19.81 5.94 0.43 2.57 9.65 26.00 28.00 1.35 1.88 40.45 28.92
Planta 3
3-3_dcha 22.12 25.44 5.94 0.43 2.57 12.65 26.00 28.00 1.35 2.42 40.45 25.38
3-3_izq 20.24 23.28 5.94 0.43 2.57 12.65 26.00 28.00 1.35 2.21 40.45 25.59
Planta 4
3-4_dcha 26.01 29.91 6.30 0.42 2.65 15.65 26.00 28.00 1.39 3.01 40.45 21.79
3-4_izq 24.12 27.74 6.30 0.42 2.65 15.65 26.00 28.00 1.39 2.80 40.45 22.00






3.4.4.5. Instalaciones particulares

3.4.4.5.1. Instalaciones particulares
Material: Tubo de cobre rígido, según UNE-EN 1057

Página 36 - 41

DB HS


Cálculo hidráulico de las instalaciones particulares
Tramo Ttub K
Instalación interior F 9.09 10.45 3.64 0.54 1.96 -1.45 26.00 28.00 1.03 1.16 21.79 22.08
C 5.21 6.00 3.64 0.54 1.96 1.50 26.00 28.00 1.03 1.34 20.73 17.89
C 8.04 9.25 1.19 0.83 0.99 -0.05 20.00 22.00 0.87 0.92 17.89 17.01
Puntal (Ba) C 8.86 10.19 0.72 1.00 0.72 -2.05 20.00 22.00 0.64 0.89 17.01 18.17
Ttub Tipo de tubería: F (Agua fría), C (Agua caliente) Dint Diámetro interior

Lr Longitud medida sobre planos Dcom Diámetro comercial

Lt Longitud total de cálculo (Lr + Leq) v Velocidad

Qb Caudal bruto J Pérdida de carga del tramo

K Coeficiente de simultaneidad Pent Presión de entrada

Q Caudal, aplicada simultaneidad (Qb x K) Psal Presión de salida

h Desnivel
Instalación interior: 4_dcha (Vivienda)
Punto de consumo con mayor caída de presión (Ba): Bañera de 1,40 m o más

3.4.4.5.2. Producción de A.C.S.

Cálculo hidráulico de los equipos de producción de A.C.S.
Qcal
Referencia Descripción
(m³/h)
Calentador instantáneo a gas B/N, mural vertical, para uso exterior, cámara de combustión abierta
Vivienda tipo A y tiro forzado, encendido electrónico a red eléctrica, sin llama piloto, con dispositivo de control de 1.85
evacuación de humos, ajuste automático de potencia, pantalla digital, 17 l/min, 30 kW
Calentador instantáneo a gas B/N, mural vertical, para uso exterior, cámara de combustión abierta
Vivienda tipo B y tiro forzado, encendido electrónico a red eléctrica, sin llama piloto, con dispositivo de control de 1.96
evacuación de humos, ajuste automático de potencia, pantalla digital, 17 l/min, 30 kW
Qcal Caudal de cálculo

3.4.4.6. Aislamiento térmico
Aislamiento térmico de tuberías en instalación interior de A.C.S., colocada superficialmente, para la distribución de fluidos
calientes (de +60°C a +100°C), formado por coquilla cilíndrica moldeada de lana de vidrio, de 34,0 mm de diámetro interior y
30,0 mm de espesor.

30,0 mm de espesor.

30,0 mm de espesor.

Aislamiento térmico de tuberías en instalación interior de A.C.S., empotrada en paramento, para la distribución de fluidos
calientes (de +40°C a +60°C), formado por coquilla de espuma elastomérica de 16,0 mm de diámetro interior y 9,5 mm de
espesor.

espesor.

espesor.

Página 37 - 41

DB HS


30,0 mm de espesor.

3.4.5. HS 5 Evacuación de aguas

3.4.5.1. Red de aguas residuales

3.4.5.1.1. Redes de pequeña evacuación
La adjudicación de unidades de desagüe a cada tipo de aparato y los diámetros mínimos de sifones y derivaciones
individuales se establecen en la siguiente tabla, en función del uso (privado o público).

Aparatos sanitarios
Diámetro mínimo
Unidades de para el sifón y la
desagüe derivación
Tipo de aparato sanitario individual (mm)
Uso Uso Uso Uso
privado público privado público
Lavabo 1 2 32 40
Bidé 2 3 32 40
Ducha 2 3 40 50
Bañera (con o sin ducha) 3 4 40 50
Con cisterna 4 5 100 100
Inodoro
Con fluxómetro 8 10 100 100
Pedestal - 4 - 50
Urinario Suspendido - 2 - 40
En batería - 3.5 - -
De cocina 3 6 40 50
Fregadero
De laboratorio, restaurante, etc. - 2 - 40
Lavadero 3 - 40 -
Vertedero - 8 - 100
Fuente para beber - 0.5 - 25
Sumidero sifónico 1 3 40 50
Lavavajillas 3 6 40 50
Lavadora 3 6 40 50
Inodoro con cisterna 7 - 100 -
Cuarto de baño (lavabo, inodoro, bañera y bidé)
Inodoro con fluxómetro 8 - 100 -
Inodoro con cisterna 6 - 100 -
Cuarto de aseo (lavabo, inodoro y ducha)
Inodoro con fluxómetro 8 - 100 -

3.4.5.1.2. Ramales colectores
Para el dimensionado de ramales colectores entre aparatos sanitarios y la bajante, según el número máximo de unidades de
desagüe y la pendiente del ramal colector, se ha utilizado la tabla siguiente:

Número máximo de unidades de desagüe
Diámetro Pendiente
(mm) 1% 2% 4%
32 - 1 1
40 - 2 3
50 - 6 8
63 - 11 14
75 - 21 28

Página 38 - 41

DB HS


Número máximo de unidades de desagüe
Diámetro Pendiente
(mm) 1% 2% 4%
90 47 60 75
110 123 151 181
125 180 234 280
160 438 582 800
200 870 1150 1680

Material: Tubo de PVC, serie B, según UNE-EN 1329-1

Cálculo de la red de pequeña evacuación
Situación Aparatos
Baños Inodoro (Ø 110 mm); lavabo sencillo (Ø 40 mm); bañera (Ø 40 mm); bidé (Ø 40 mm)
Cocinas Fregadero (Ø 40 mm); lavavajillas (Ø 40 mm)
Galería Lavadero (Ø 40 mm); lavadora (Ø 40 mm)

3.4.5.1.3. Bajantes
El dimensionado de las bajantes se ha realizado de acuerdo con la siguiente tabla, en la que se hace corresponder el
número de plantas del edificio con el número máximo de unidades de desagüe y el diámetro que le corresponde a la
bajante, siendo el diámetro de la misma constante en toda su altura y considerando también el máximo caudal que puede
descargar desde cada ramal en la bajante:

Dimensionado de las bajantes
Número máximo de unidades de desagüe,
Diámetro Número máximo de unidades de desagüe (bajante)
ramal
(mm)
Hasta 3 plantas Más de 3 plantas Hasta 3 plantas Más de 3 plantas
50 10 25 6 6
63 19 38 11 9
75 27 53 21 13
90 135 280 70 53
110 360 740 181 134
125 540 1100 280 200
160 1208 2240 1120 400
200 2200 3600 1680 600
250 3800 5600 2500 1000
315 6000 9240 4320 1650


Cálculo de las bajantes para aguas residuales
Longitud
Referencia Nº Sección
(m)
Baños 3 11.75 Ø 160 mm
Cocinas 2 11.75 Ø 110 mm

3.4.5.1.4. Dimensiones de las arquetas
Con la siguiente tabla se ha obtenido las dimensiones mínimas necesarias (longitud y anchura) de cada arqueta en función
del diámetro de su colector de salida.

Dimensiones mínimas de las arquetas
Diámetro del colector de salida
100 150 200 250 300 350 400 450 500
L x A (cm) 40 x 40 50 x 50 60 x 60 60 x 70 70 x 70 70 x 80 80 x 80 80 x 90 90 x 90

Material: Arqueta de obra de fábrica, registrable

Página 39 - 41

DB HS


Cálculo de las arquetas para aguas residuales
Dimensiones comerciales
Tipo Nº
(cm)
De paso 4 60x60x80 cm
A pie de bajante 5 50x50x65 cm
Con sumidero sifónico y desagüe directo lateral 1 60x60x80 cm
Sifónica 1 60x60x80 cm

3.4.5.2. Red de aguas pluviales

3.4.5.2.1. Redes de pequeña evacuación
Canalones
El diámetro nominal del canalón con sección semicircular de evacuación de aguas pluviales, para una intensidad
pluviométrica dada (100 mm/h), se obtiene de la tabla siguiente, a partir de su pendiente y de la superficie a la que da
servicio:

Diámetro nominal del canalón de evacuación de aguas pluviales
Máxima superficie de cubierta en proyección horizontal (m²)
Pendiente del canalón Diámetro nominal del canalón
(mm)
0.5 % 1% 2% 4%
35 45 65 95 100
60 80 115 165 125
90 125 175 255 150
185 260 370 520 200
335 475 670 930 250

Material: Canalón circular de PVC con óxido de titanio, según UNE-EN 607

Cálculo de los canalones
Área de descarga al canalón Longitud medida sobre plano Sección
(m²) (m) (cm²)
16.00 16.00 66

3.4.5.2.2. Bajantes
El diámetro correspondiente a la superficie en proyección horizontal servida por cada bajante de aguas pluviales se ha
obtenido de la tabla siguiente.

Dimensionado de las bajantes
Superficie de cubierta en proyección horizontal Diámetro nominal de la bajante
(m²) (mm)
65 50
113 63
177 75
318 90
580 110
805 125
1544 160
2700 200

Cálculo de las bajantes para aguas pluviales
Longitud
Referencia Nº Sección
(m)
Canalón 7 11.09 circular de Ø 80 mm

Página 40 - 41

DB HS


3.4.5.3. Colectores mixtos
Para dimensionar los colectores de tipo mixto se han transformado las unidades de desagüe correspondientes a las aguas
residuales en superficies equivalentes de recogida de aguas, y se ha sumado a las correspondientes de las aguas pluviales. El
diámetro de los colectores se ha obtenido en función de su pendiente y de la superficie así obtenida, según la tabla anterior
de dimensionado de colectores de aguas pluviales.
La transformación de las unidades de desagüe en superficie equivalente para un régimen pluviométrico de 100 mm/h se ha
efectuado con el siguiente criterio:
a) si el número de unidades de desagüe es menor o igual que 250, la superficie equivalente es de 90 m²;
b) si el número de unidades de desagüe es mayor que 250, la superficie equivalente es de 0,36 x nº UD m².

Cálculo de los colectores mixtos
Longitud Diámetro comercial
Referencia
(m) (mm)
Enterrado 31.20 160
Enterrado 46.80 200
Acometida 4.00 200

3.4.5.4. Redes de ventilación

3.4.5.4.1. Ventilación primaria
A la ventilación primaria se le ha dado el mismo diámetro que el de la bajante de la que es prolongación, aunque a ella se
conecte una columna de ventilación secundaria.
Se ha considerado para proteger el cierre hidráulico.


ARQUITECTO
Firma

Página 41 - 41

3.5. PROTECCIÓN FRENTE AL RUIDO

Proyecto Proyecto de un bloque plurifamiliar de 8 viviendas con 8 plazas de garaje DB HR

Fecha 01/04/2009 3.5. Protección frente al ruido

3.5.1. Protección frente al ruido

3.5.1.1. Fichas justificativas de la opción general de aislamiento acústico
Las siguientes fichas, correspondientes a la justificación de la exigencia de protección frente al ruido mediante la opción
general de cálculo, según el Anejo K.2 del documento CTE DB HR, expresan los valores más desfavorables de aislamiento a
ruido aéreo y nivel de ruido de impactos para los recintos del edificio objeto de proyecto, obtenidos mediante software de
cálculo analítico del edificio, conforme a la normativa de aplicación y mediante el análisis geométrico de todos los recintos
del edificio.

Tabiquería:
Características
Tipo
en proyecto exigido

m (kg/m²)= 26.7
P4.1 PYL_simple_78
RA (dBA) = 43.0 ≥ 33

Elementos de separación verticales entre:
Aislamiento acústico
Recinto emisor Recinto receptor Tipo Características
en proyecto exigido

Cualquier recinto no perteneciente Elemento base m (kg/m²)= 83.7
a la unidad de uso
(1)
Tabique LH y doble PYL RA (dBA)= 36.9
DnT,A = 52 dBA ≥ 50 dBA
(si los recintos no comparten Trasdosado
∆RA (dBA)= 13.5
puertas ni ventanas) Protegido 2xTR2.1
Cualquier recinto no perteneciente Puerta o ventana
RA = 32 dBA ≥ 30 dBA
a la unidad de uso
(1)
Puerta de madera
(si los recintos comparten puertas Cerramiento
RA = 50.4 dBA ≥ 50 dBA
o ventanas) Tabique LH y doble PYL
De instalaciones Elemento base m (kg/m²)= 83.7
Tabique LH y PYL RA (dBA)= 36.9
Trasdosado
∆RA (dBA)= 16
TR1.1
De actividad Elemento base

No procede
Trasdosado

Cualquier recinto no perteneciente Elemento base m (kg/m²)= 83.7
a la unidad de uso
(1)
Tabique LH y doble PYL RA (dBA)= 36.9
(si los recintos no comparten Trasdosado
∆RA (dBA)= 13.5
puertas ni ventanas) Habitable 2xTR2.1
Cualquier recinto no perteneciente Puerta o ventana
RA = 32 dBA ≥ 20 dBA
a la unidad de uso
(1)(2)
Puerta de madera
(si los recintos comparten puertas Cerramiento
RA = 50.4 dBA ≥ 50 dBA
o ventanas) Tabique LH y doble PYL
De instalaciones Elemento base

No procede
Trasdosado

De instalaciones Puerta o ventana
No procede
(si los recintos
comparten puertas Cerramiento
No procede
o ventanas)
De actividad Elemento base m (kg/m²)= 83.7
Tabique LH y PYL RA (dBA)= 36.9
Trasdosado
∆RA (dBA)= 16
TR1.1
De actividad (si Puerta o ventana
No procede
los recintos comparten
puertas o ventanas) Cerramiento
No procede

Página 2 - 5



Elementos de separación verticales entre:
en proyecto exigido
(1)
Siempre que no sea recinto de instalaciones o recinto de actividad
(2)
Sólo en edificios de uso residencial o sanitario

Elementos de separación horizontales entre:
en proyecto exigido

Cualquier recinto Forjado m (kg/m²)= 650.0
no perteneciente a Losa 25 RA (dBA)= 64.2
(1)
la unidad de uso Suelo flotante
Protegido ∆RA (dBA)= 0 DnT,A = 58 dBA ≥ 50 dBA
S01.MW.WD
Techo suspendido
∆RA (dBA)= 0
T.C35.MW50.PES
Forjado m (kg/m²)= 650.0
Losa 25 Ln,w (dB)= 68.8
Suelo flotante
∆Lw (dB)= 20 L'nT,w = 61 dB ≤ 65 dB
S01.PE.MC
Techo suspendido
∆Lw (dB)= 0
T.C35.MW50.PES
De instalaciones Forjado m (kg/m²)= 650.0
Losa 25 RA (dBA)= 64.2
Suelo flotante
∆RA (dBA)= 0 DnT,A = 59 dBA ≥ 55 dBA
S01.MW.WD
Techo suspendido
∆RA (dBA)= 0
T.C100.PES
Forjado

Suelo flotante
No procede

Techo suspendido

De actividad Forjado m (kg/m²)= 650.0
Suelo flotante DnT,A = 55 dBA ≥ 55 dBA
∆RA (dBA)= 0
S01.MW.WD
Techo suspendido ∆RA (dBA)= 0
Forjado

Suelo flotante
No procede

Techo suspendido

Cualquier recinto Forjado m (kg/m²)= 650.0
no perteneciente a Losa 25 RA (dBA)= 64.2
(1)
la unidad de uso Suelo flotante
Habitable ∆RA (dBA)= 0 DnT,A = 55 dBA ≥ 45 dBA
S01.MW.WD
Techo suspendido
∆RA (dBA)= 0
T.C35.MW50.PES
De instalaciones Forjado

Suelo flotante No procede

Techo suspendido

Página 3 - 5



Elementos de separación horizontales entre:
en proyecto exigido
De actividad Forjado m (kg/m²)= 650.0
Suelo flotante DnT,A = 54 dBA ≥ 45 dBA
∆RA (dBA)= 0
S01.MW.WD
Techo suspendido ∆RA (dBA)= 0
Forjado m (kg/m²)= 1121.0
Losa 40 cm Ln,w (dB)= 60.2
Suelo flotante L'nT,w = 47 dB ≤ 60 dB
∆Lw (dB)= 0
S.P
Techo suspendido ∆Lw (dB)= 0
(1)
Siempre que no sea recinto de instalaciones o recinto de actividad

Medianeras:
Emisor Recinto receptor Tipo
en proyecto exigido
Exterior Habitable Fábrica LP y trasd PYL - TR2.1 D2m,nT,Atr = 40 dBA ≥ 40 dBA

Fachadas, cubiertas y suelos en contacto con el aire exterior:
Ruido exterior Recinto receptor Tipo
en proyecto exigido

Parte ciega:
Ld = 60 dBA Protegido (Dormitorio) D2m,nT,Atr = 37 dBA ≥ 30 dBA
Huecos:
Tipo 1

Parte ciega:
Ld = 70 dBA Protegido (Estancia) D2m,nT,Atr = 36 dBA ≥ 32 dBA
Huecos:
Tipo 1

Parte ciega:
Ld = 70 dBA Protegido (Dormitorio) D2m,nT,Atr = 37 dBA ≥ 37 dBA
Huecos:
Tipo 1

La tabla siguiente recoge la situación exacta en el edificio de cada recinto receptor, para los valores más desfavorables de
aislamiento acústico calculados (D nT,A, L'nT,w, y D2m,nT,Atr), mostrados en las fichas justificativas del cumplimiento de los valores
límite de aislamiento acústico impuestos en el Documento Básico CTE DB HR, calculados mediante la opción general.

Recinto receptor
Tipo de cálculo Emisor
Tipo Planta Nombre del recinto

Ruido aéreo interior Recinto fuera de la unidad de uso Planta 4 S1 (Salón / Comedor)
Protegido
entre elementos de separación De instalaciones Planta bajo cubierta S1 (Estar - comedor)
verticales Recinto fuera de la unidad de uso Planta 4 C1 (Cocina)
Habitable
De actividad Planta baja Zaguán (Zaguán)

Ruido aéreo interior entre Recinto fuera de la unidad de uso Planta 3 D1 (Dormitorio)
elementos de separación De instalaciones Protegido Planta 1 D1 (Dormitorio)
horizontales De actividad Planta 1 D3 (Dormitorio)

Recinto fuera de la unidad de uso Planta 3 B2 (Baño / Aseo)
Habitable
De actividad Planta 1 P1 (Pasillo / Distribuidor)

Ruido de impactos en elementos Recinto fuera de la unidad de uso Protegido Planta 3 D2 (Dormitorio)
de separación horizontales De actividad Habitable Planta baja Zaguán (Zaguán)

Ruido aéreo exterior en medianeras Habitable Planta 1 B2 (Baño / Aseo)

Ruido aéreo exterior en fachadas, cubiertas y suelos en contacto con el aire exterior Protegido Planta 1 D3 (Dormitorio)
Protegido Planta 4 S2 (Salón / Comedor)
Protegido Planta 3 D4 (Dormitorio)

Página 4 - 5




ARQUITECTO

Firma

Página 5 - 5

Proyecto Proyecto de un bloque plurifamiliar de 8 viviendas con 8 plazas de garaje DB HE

Fecha 01/04/2009 3.6. Ahorro de energía

3.6.1. HE 1 Limitación de demanda energética

3.6.1.1. Fichas justificativas del cumplimiento del DB HE 1 por la opción simplificada:
Limitación de demanda energética
Las siguientes fichas corresponden al modelo de justificación del documento DB HE 1 mediante la opción simplificada,
recogido en el Apéndice H de dicho documento, y expresan las transmitancias térmicas medias y máximas alcanzadas, así
como los valores relativos al cálculo de condensaciones para los paramentos del edificio que forman parte de la envolvente
térmica del mismo.
Ficha 1: Cálculo de los parámetros característicos medios

ZONA CLIMÁTICA B3 Zona de baja carga interna Zona de alta carga interna

Muros (UMm) y (UTm)
Tipos A (m²) U (W/m²K) A · U (W/K) Resultados
Tabique LH y PYL - TR1.1 (b = 0.96) 0.42 0.51 0.21
Tabique LH y PYL - TR1.1 (b = 0.48) 5.06 0.25 1.27 ∑A = 206.19 m²
Fábrica CV LM y trasd PYL - TR1.2 137.99 0.56 77.65 ∑A · U = 109.01 W/K
N

Tabique LH y PYL - TR1.1 43.16 0.53 22.74 UMm = ∑A · U / ∑A = 0.53 W/m²K
Fábrica LP y trasd PYL - TR2.1 65.53 0.78 51.36
Tabique LH y PYL - TR1.1 4.87 0.53 2.57
E

Fábrica CV LM y trasd PYL - TR1.2 118.25 0.56 66.55 ∑A · U = 143.83 W/K
Tabique LH y PYL - TR1.1 (b = 0.62) 4.62 0.33 1.51 UMm = ∑A · U / ∑A = 0.56 W/m²K
Tabique LH y doble PYL - 2xTR2.1 (b = 0.38) 15.71 0.18 2.89
Fábrica CV LM y trasd PYL - TR1.2 50.04 0.56 28.16
Fábrica LP y trasd PYL - TR2.1 136.75 0.78 107.18 ∑A = 253.19 m²
O

Tabique LH y PYL - TR1.1 4.87 0.53 2.57 ∑A · U = 157.18 W/K
Tabique LH y PYL - TR1.1 (b = 0.61) 14.06 0.32 4.55 UMm = ∑A · U / ∑A = 0.62 W/m²K
Tabique LH y doble PYL - 2xTR2.1 (b = 0.38) 15.71 0.18 2.89
Fábrica CV LM y trasd PYL - TR1.2 111.62 0.56 62.82
Tabique LH y PYL - TR1.1 43.46 0.53 22.90
S

Tabique LH y PYL - TR1.1 (b = 0.62) 4.57 0.33 1.49 ∑A · U = 93.17 W/K
Tabique LH y doble PYL - 2xTR2.1 (b = 0.38) 1.21 0.18 0.22 UMm = ∑A · U / ∑A = 0.51 W/m²K
∑A =
∑A · U =
SE

UMm = ∑A · U / ∑A =

Página 2 - 26



Muros (UMm) y (UTm)
∑A =
SO

∑A · U =
UMm = ∑A · U / ∑A =
∑A =
C-TER

∑A · U =
UTm = ∑A · U / ∑A =

Suelos (USm)
Losa 40 cm - S.M40.MW60.M80.MC (B' = 8.8 m) 25.74 0.37 9.43
Losa 25 - S01.MW.WD (b = 0.96) 86.26 0.50 43.55
Losa 25 - S01.MW.WD (b = 0.90) 4.37 0.48 2.08
Losa 25 - S01.MW.WD (b = 0.57) 4.04 0.30 1.20
T.C100.PES - Losa 25 - S01.MW.WD (b = 0.95) 9.68 0.44 4.26
Losa 25 - S01.MW.WD (b = 0.92) 1.47 0.49 0.71
Losa 25 - S01.MW.WD (b = 0.90) 9.94 0.47 4.70 ∑A = 203.69 m²
Losa 25 - S01.MW.WD (b = 0.96) 3.99 0.51 2.02 ∑A · U = 97.90 W/K
T.C100.PES - Losa 25 - S01.MW.WD (b = 0.48) 1.57 0.22 0.35 USm = ∑A · U / ∑A = 0.48 W/m²K
Losa 25 - S01.MW.WD (Voladizo) 10.28 0.54 5.58
Losa 25 - S01.MW.MC (b = 0.96) 39.77 0.53 20.90
Losa 25 - S01.MW.MC (b = 0.90) 4.81 0.49 2.37
Losa 25 - S01.MW.MC (b = 0.92) 1.27 0.51 0.64
T.C100.PES - Losa 25 - S01.MW.MC (b = 0.48) 0.50 0.23 0.11

Cubiertas y lucernarios (UCm, FLm)
T.C35.MW50.PES - Transitable Inv Losa 20 34.28 0.50 17.18
T04.PES.P<10% - Losa 25 - S.P (b = 0.38) 15.09 0.21 3.18 ∑A = 216.97 m²
Cub.I. Teja Losa 20 164.11 0.36 59.55 ∑A · U = 86.19 W/K
Acristalamiento (U = 1.80 W/m²K / Factor solar = 0.30) 3.49 1.80 6.28 UCm = ∑A · U / ∑A = 0.40 W/m²K

Tipos A (m²) F A · F (m²) Resultados
Acristalamiento (U = 1.80 W/m²K / Factor solar = 0.30) 3.49 0.27 0.94 ∑A = 3.49 m²
∑A · F = 0.94 m²
FLm = ∑A · F / ∑A = 0.27

Huecos (UHm, FHm)
Acristalamiento (U = 2.20 W/m²K / Factor solar = 0.40) 54.49 2.17 118.25 ∑A = 54.49 m²
∑A · U = 118.25 W/K
N

UHm = ∑A · U / ∑A = 2.17 W/m²K

Página 3 - 26



Tipos A (m²) U F A·U A · F (m²) Resultados
∑A =
∑A · U =
∑A · F =
E

UHm = ∑A · U / ∑A =
FHm = ∑A · F / ∑A =

∑A =
∑A · U =
∑A · F =
O

UHm = ∑A · U / ∑A =
FHm = ∑A · F / ∑A =
Acristalamiento (U = 2.20 W/m²K / Factor solar = 0.40) 43.21 2.18 0.28 94.19 12.10 ∑A = 76.76 m²
Acristalamiento (U = 2.20 W/m²K / Factor solar = 0.40) 22.56 2.18 0.32 49.17 7.22 ∑A · U = 167.23 W/K
Acristalamiento (U = 2.20 W/m²K / Factor solar = 0.40) 11.00 2.17 0.23 23.87 2.53 ∑A · F = 21.85 m²
S

UHm = ∑A · U / ∑A = 2.18 W/m²K
FHm = ∑A · F / ∑A = 0.28

∑A =
∑A · U =
∑A · F =
SE

UHm = ∑A · U / ∑A =
FHm = ∑A · F / ∑A =

∑A =
∑A · U =
SO

∑A · F =
UHm = ∑A · U / ∑A =
FHm = ∑A · F / ∑A =

Ficha 2: Conformidad. Demanda energética

ZONA CLIMÁTICA B3 Zona de baja carga interna Zona de alta carga interna

Cerramientos y particiones interiores de la envolvente térmica Umáx(proyecto)(1) Umáx(2)
Muros de fachada 0.56 W/m²K ≤ 1.07 W/m²K
Primer metro del perímetro de suelos apoyados y muros en contacto con el terreno 0.82 W/m²K ≤ 1.07 W/m²K
Particiones interiores en contacto con espacios no habitables 0.53 W/m²K ≤ 1.07 W/m²K
Suelos 0.54 W/m²K ≤ 0.68 W/m²K
Cubiertas 0.50 W/m²K ≤ 0.59 W/m²K
Vidrios y marcos de huecos y lucernarios 2.18 W/m²K ≤ 5.70 W/m²K
Medianerías 0.78 W/m²K ≤ 1.07 W/m²K

Particiones interiores (edificios de viviendas) (3) 0.49 W/m²K ≤ 1.20 W/m²K

Muros de fachada Huecos
(4) (5)
UMm UMlim UHm(4) UHlim(5) FHm(4) FHlim(5)
N 0.53 W/m²K ≤ 0.82 W/m²K 2.17 W/m²K ≤ 4.70 W/m²K
E 0.56 W/m²K ≤ 0.82 W/m²K ≤ 5.70 W/m²K ≤
O 0.62 W/m²K ≤ 0.82 W/m²K ≤ 5.70 W/m²K ≤
S 0.51 W/m²K ≤ 0.82 W/m²K 2.18 W/m²K ≤ 5.70 W/m²K ≤

Página 4 - 26



Muros de fachada Huecos
(4) (5)
UMm UMlim UHm(4) UHlim(5) FHm(4) FHlim(5)
SE ≤ 0.82 W/m²K ≤ 5.70 W/m²K ≤
SO ≤ 0.82 W/m²K ≤ 5.70 W/m²K ≤

Cerr. contacto terreno Suelos Cubiertas y lucernarios Lucernarios
(4) (5) (4) (5) (4) (5)
U Tm UMlim USm USlim UCm UClim FLm(4) FLlim(5)
≤ 0.82 W/m²K 0.48 W/m²K ≤ 0.52 W/m²K 0.40 W/m²K ≤ 0.45 W/m²K 0.27 ≤ 0.30

(1) Umáx(proyecto) corresponde al mayor valor de la transmitancia de los cerramientos o particiones interiores indicados en el proyecto.
(2) Umáx corresponde a la transmitancia térmica máxima definida en la tabla 2.1 para cada tipo de cerramiento o partición interior.
(3) En edificios de viviendas, Umáx(proyecto) de particiones interiores que limiten unidades de uso con un sistema de calefacción previsto desde proyecto con las zonas
comunes no calefactadas.
(4) Parámetros característicos medios obtenidos en la ficha 1.
(5) Valores límite de los parámetros característicos medios definidos en la tabla 2.2.

Ficha 3: Conformidad. Condensaciones

Cerramientos, particiones interiores, puentes térmicos
C. superficiales C. intersticiales
Tipos
fRsi ≥ fRsmin Pn ≤ Psat,n Capa 1 Capa 2 Capa 3 Capa 4 Capa 5 Capa 6 Capa 7 Capa 8

Fábrica CV LM y trasd PYL - fRsi 0.86 Pn 1181.04 1231.50 1234.86 1251.68 1285.32
TR1.2
fRsmin 0.38 Psat,n 1333.35 1343.63 1417.52 2163.14 2237.27
fRsi 0.87 Pn 1227.54 1232.36 1256.43 1285.32
Tabique LH y PYL - TR1.1
fRsmin 0.38 Psat,n 1412.14 1484.29 2201.49 2243.50
fRsi 0.80 Pn 847.18 1253.52 1264.12 1285.32
Fábrica LP y trasd PYL - TR2.1
fRsmin 0.38 Psat,n 1359.79 1503.36 2137.99 2199.15

Losa 25 - S01.MW.WD fRsi 0.88 Pn 1251.91 1253.28 1264.73 1285.32
(Inferior)
fRsmin 0.38 Psat,n 1371.54 2135.22 2159.51 2223.80

T.C100.PES - Losa 25 - fRsi 0.89 Pn 795.92 817.71 1253.51 1254.82 1265.71 1285.32
S01.MW.WD (Inferior)
fRsmin 0.38 Psat,n 1351.11 1419.78 1459.23 2157.21 2178.94 2236.34

Losa 25 - S01.MW.WD fRsi 0.87 Pn 1251.91 1253.28 1264.73 1285.32
(Voladizo)
fRsmin 0.38 Psat,n 1321.02 2122.07 2147.88 2216.29

Losa 25 - S01.MW.MC fRsi 0.87 Pn 1255.13 1256.51 1268.04 1285.32
(Inferior)
fRsmin 0.38 Psat,n 1375.94 2177.11 2202.77 2219.59

T.C100.PES - Losa 25 - fRsi 0.89 Pn 795.93 817.87 1256.59 1257.90 1268.87 1285.32
S01.MW.MC (Inferior)
fRsmin 0.38 Psat,n 1354.26 1425.43 1466.37 2195.27 2218.08 2233.02

T.C35.MW50.PES - Transitable fRsi 0.87 Pn 794.46 794.84 1269.40 1269.68 1284.87 1285.20 1285.25 1285.32
Inv Losa 20
fRsmin 0.38 Psat,n 1280.99 1304.66 1322.92 1403.25 1439.26 1523.26 2214.57 2268.25

T04.PES.P<10% - Losa 25 - S.P fRsi 0.86 Pn 1254.15 1284.82 1285.12 1285.20 1285.32
(Superior)
fRsmin 0.38 Psat,n 1310.52 1358.03 1447.38 2200.76 2260.41
fRsi 0.91 Pn
Cub.I. Teja Losa 20 Elemento exento de comprobación (punto 4, apartado 3.2.3.2, CTE DB HE 1)
fRsmin 0.38 Psat,n

TR2.1 - Tabique LH y doble fRsi 0.88 Pn 821.46 835.10 1244.39 1258.04 1285.32
PYL - TR2.1
fRsmin 0.38 Psat,n 1337.43 1673.13 1781.31 2211.40 2250.40

Puente térmico en esquina fRsi 0.81 Pn
saliente de cerramiento
fRsmin 0.38 Psat,n

Puente térmico en esquina fRsi 0.89 Pn
entrante de cerramiento
fRsmin 0.38 Psat,n

Puente térmico entre fRsi 0.69 Pn
cerramiento y cubierta
fRsmin 0.38 Psat,n

Página 5 - 26



Cerramientos, particiones interiores, puentes térmicos
C. superficiales C. intersticiales
Tipos
fRsi ≥ fRsmin Pn ≤ Psat,n Capa 1 Capa 2 Capa 3 Capa 4 Capa 5 Capa 6 Capa 7 Capa 8

cerramiento y solera
fRsmin 0.38 Psat,n

cerramiento y forjado
fRsmin 0.38 Psat,n

cerramiento y voladizo
fRsmin 0.38 Psat,n

3.6.1.2. Propiedades térmicas de los materiales empleados y definición de puentes térmicos
lineales
Se describen a continuación las propiedades térmicas de los materiales empleados en la constitución de los elementos
constructivos del edificio, así como la relación de los puentes térmicos lineales considerados en el cálculo.

Capas
Material e ρ λ RT Cp µ
1/2 pie LM métrico o catalán 40 mm< G < 50 mm 11.5 2170 0.991 0.116 1000 10
1/2 pie LP métrico o catalán 60 mm< G < 80 mm 11.5 1020 0.567 0.203 1000 10
Betún fieltro o lámina 1 1100 0.23 0.0435 1000 50000
Enlucido de yeso 1000 < d < 1300 1.5 1150 0.57 0.0263 1000 6
Espuma de polietileno 0.3 70 0.05 0.06 2300 100
Frondosa de peso medio 565 < d < 750 1.8 660 0.18 0.1 1600 50
Hormigón armado d > 2500 20 2600 2.5 0.08 1000 80
Hormigón celular curado en autoclave d 900 5 900 0.27 0.185 1000 6
Mortero de cemento o cal para albañilería y para revoco/enlucido 1250 < d < 1450 1.5 1350 0.7 0.0214 1000 10
Mortero de cemento o cal para albañilería y para revoco/enlucido 1250 < d < 1450 4 1350 0.7 0.0571 1000 10
MW Lana mineral [0.04 W/[mK]] 3 40 0.041 0.732 1000 1
MW Lana mineral [0.04 W/[mK]] 4.8 40 0.041 1.17 1000 1
Mármol [2600 < d < 2800] 3 2700 3.5 0.00857 1000 10000
Placa de yeso laminado [PYL] 750 < d < 900 1.5 825 0.25 0.06 1000 4
Placa de yeso laminado [PYL] 750 < d < 900 2.5 825 0.25 0.1 1000 4
Placa de yeso o escayola 750 < d < 900 2 825 0.25 0.08 1000 4
Plaqueta o baldosa cerámica 1 2000 1 0.01 800 30
Plaqueta o baldosa cerámica 2.5 2000 1 0.025 800 30
Tabicón de LH doble [60 mm < E < 90 mm] 9 930 0.432 0.208 1000 10
Teja de arcilla cocida 1 2000 1 0.01 800 30

e Espesor (cm) RT Resistencia térmica (m²K/W)

ρ Densidad (kg/m³) Cp Calor específico (J/kgK)

λ Conductividad (W/mK) µ Factor de resistencia a la difusión del vapor de agua

Vidrios
Material UVidrio g⊥
Acristalamiento (U = 2.20 W/m²K / Factor solar = 0.40) 2.20 0.40

UVidrio Coeficiente de transmisión (W/m²K) g⊥ Factor solar

Página 6 - 26



Vidrios
Material UVidrio g⊥
Acristalamiento (U = 1.80 W/m²K / Factor solar = 0.30) 1.80 0.30

UVidrio Coeficiente de transmisión (W/m²K) g⊥ Factor solar

Marcos
Material UMarco
PVC, con tres huecos 1.80

UMarco Coeficiente de transmisión (W/m²K)

Los puentes térmicos lineales considerados en el edificio son los siguientes:

Puentes térmicos lineales
Nombre Ψ FRsi
Fachada en esquina vertical saliente 0.08 0.81
Fachada en esquina vertical entrante 0.08 0.89
Forjado en esquina horizontal saliente 0.38 0.69
Unión de solera con pared exterior 0.14 0.73
Forjado entre pisos 0.42 0.72
Forjado en esquina horizontal entrante 0.34 0.61
Ventana en fachada 0.19 0.76

Ψ Transmitancia lineal (W/mK) FRsi Factor de temperatura de la superficie interior

3.6.2. HE 2 Rendimiento de las instalaciones térmicas

3.6.2.1. Exigencia de bienestar e higiene

3.6.2.1.1. Justificación del cumplimiento de la exigencia de calidad del ambiente del apartado 1.4.1
La exigencia de calidad térmica del ambiente se considera satisfecha en el diseño y dimensionamiento de la
instalación térmica. Por tanto, todos los parámetros que definen el bienestar térmico se mantienen dentro de los valores
establecidos.

En la siguiente tabla aparecen los límites que cumplen en la zona ocupada.

Parámetros Límite
Temperatura operativa en verano (°C) 23 ≤ T ≤ 25
Humedad relativa en verano (%) 45 ≤ HR ≤ 60
Temperatura operativa en invierno (°C) 21 ≤ T ≤ 23
Humedad relativa en invierno (%) 40 ≤ HR ≤ 50
Velocidad media admisible con difusión por mezcla (m/s) V ≤ 0.14

A continuación se muestran los valores de condiciones interiores de diseño utilizadas en el proyecto:

Condiciones interiores de diseño
Referencia
Temperatura de verano Temperatura de invierno Humedad relativa interior
Baño / Aseo 24 21 50
Cocina 24 21 50
Dormitorio 24 21 50
Estar - comedor 24 21 50
Pasillo / Distribuidor 24 21 50

Página 7 - 26



Condiciones interiores de diseño
Referencia
Temperatura de verano Temperatura de invierno Humedad relativa interior
Salón / Comedor 24 21 50

3.6.2.1.2. Justificación del cumplimiento de la exigencia de calidad del aire interior del apartado 1.4.2

3.6.2.1.2.1. Categorías de calidad del aire interior
La instalación proyectada se incluye en un edificio de viviendas, por tanto se han considerado los requisitos de
calidad de aire interior establecidos en la sección HS 3 del Código Técnico de la Edificación.

3.6.2.1.2.2. Caudal mínimo de aire exterior
El caudal mínimo de aire exterior de ventilación necesario se calcula según el método indirecto de caudal de aire
exterior por persona y el método de caudal de aire por unidad de superficie, especificados en la instrucción técnica
I.T.1.1.4.2.3.

Se describe a continuación la ventilación diseñada para los recintos utilizados en el proyecto.

Caudales de ventilación
Referencia Por persona Por unidad de superficie Por recinto
(m³/h) (m³/h·m²) (m³/h)
Baño / Aseo 2.7 54.0
Cocina 7.2
Dormitorio 18.0 2.7
Estar - comedor 10.8 2.7
Pasillo / Distribuidor 5.4
Salón / Comedor 10.8 2.7

3.6.2.1.3. Justificación del cumplimiento de la exigencia de higiene del apartado 1.4.3
La temperatura de preparación del agua caliente sanitaria se ha diseñado para que sea compatible con su uso,
considerando las pérdidas de temperatura en la red de tuberías.

La instalación interior de ACS se ha dimensionado según las especificaciones establecidas en el Documento Básico
HS-4 del Código Técnico de la Edificación.

3.6.2.1.4. Justificación del cumplimiento de la exigencia de calidad acústica del apartado 1.4.4
La instalación térmica cumple con la exigencia básica HR Protección frente al ruido del CTE conforme a su
documento básico.

3.6.2.2. Exigencia de eficiencia energética

3.6.2.2.1. Justificación del cumplimiento de la exigencia de eficiencia energética en la generación de
calor y frío del apartado 1.2.4.1

3.6.2.2.1.1. Generalidades
Las unidades de producción del proyecto utilizan energías convencionales ajustándose a la carga máxima
simultánea de las instalaciones servidas considerando las ganancias o pérdidas de calor a través de las redes de tuberías de
los fluidos portadores, así como el equivalente térmico de la potencia absorbida por los equipos de transporte de fluidos.

Página 8 - 26



3.6.2.2.1.2. Cargas térmicas

3.6.2.2.1.2.1. Cargas máximas simultáneas
A continuación se muestra el resumen de la carga máxima simultánea para cada uno de los conjuntos de recintos:

Página 9 - 26



Refrigeración
Conjunto: 1_dcha
Subtotales Carga interna Ventilación Potencia térmica
Recinto Planta Estructural Sensible interior Total interior Sensible Total Caudal Sensible Carga total Por superficie Sensible Total
(W) (W) (W) (W) (W) (m³/h) (W) (W) (W/m²) (W) (W)
D4 Planta 1 700.80 112.82 147.62 838.03 872.83 46.18 6.01 180.46 61.59 844.04 1053.29
D5 Planta 1 44.83 138.83 173.63 189.18 223.98 36.00 55.47 207.81 47.67 244.65 431.79
D6 Planta 1 51.74 148.79 183.59 206.55 241.35 36.00 55.47 207.81 43.81 262.02 449.16
P2 Planta 1 1.80 66.88 66.88 70.74 70.74 26.99 41.59 155.81 45.33 112.33 226.55
S2 Planta 1 1141.18 329.73 434.13 1515.03 1619.43 74.34 36.50 314.90 70.25 1551.54 1934.33
C2 Planta 1 84.61 525.46 664.57 628.37 767.49 120.96 186.38 698.23 87.25 814.75 1465.72
Total 340.5
Carga total simultánea 4676.4

Conjunto: 1_izq
(W) (W) (W) (W) (W) (m³/h) (W) (W) (W/m²) (W) (W)
D1 Planta 1 641.32 112.89 147.69 776.84 811.64 46.25 6.02 180.75 57.93 782.86 992.39
D2 Planta 1 51.76 149.02 183.82 206.81 241.61 36.00 55.47 207.81 43.72 262.28 449.43
D3 Planta 1 44.84 138.84 173.64 189.19 223.99 36.00 55.47 207.81 47.67 244.66 431.80
P1 Planta 1 1.81 66.88 66.88 70.74 70.74 26.99 41.59 155.81 45.33 112.33 226.55
S1 Planta 1 860.50 330.25 434.65 1226.47 1330.87 74.61 36.64 316.03 59.60 1263.11 1646.90
C1 Planta 1 129.50 526.30 665.54 675.47 814.71 121.18 186.73 699.53 89.97 862.20 1514.24
Total 341.0

Conjunto: 2_dcha
(W) (W) (W) (W) (W) (m³/h) (W) (W) (W/m²) (W) (W)
D4 Planta 2 713.06 112.82 147.62 850.65 885.45 46.18 6.01 180.46 62.33 856.66 1065.92
D5 Planta 2 48.28 138.84 173.64 192.74 227.54 36.00 55.47 207.81 48.06 248.21 435.35
D6 Planta 2 55.59 148.79 183.59 210.51 245.31 36.00 55.47 207.81 44.20 265.98 453.12
P2 Planta 2 3.71 66.88 66.88 72.70 72.70 26.99 41.59 155.81 45.72 114.29 228.51
S2 Planta 2 1164.93 329.73 434.13 1539.50 1643.90 74.34 36.50 314.90 71.14 1576.00 1958.79
C2 Planta 2 92.60 525.42 664.53 636.56 775.68 120.95 186.37 698.18 87.74 822.93 1473.86
Total 340.5

Conjunto: 2_izq
(W) (W) (W) (W) (W) (m³/h) (W) (W) (W/m²) (W) (W)
D1 Planta 2 653.73 112.89 147.69 789.62 824.42 46.25 6.02 180.75 58.68 795.64 1005.18
D2 Planta 2 55.68 149.02 183.82 210.84 245.64 36.00 55.47 207.81 44.11 266.31 453.46
D3 Planta 2 48.29 138.84 173.64 192.74 227.54 36.00 55.47 207.81 48.06 248.21 435.35
P1 Planta 2 3.71 66.88 66.88 72.70 72.70 26.99 41.59 155.81 45.72 114.29 228.51
S1 Planta 2 880.79 330.25 434.65 1247.37 1351.77 74.61 36.64 316.03 60.36 1284.00 1667.79
C1 Planta 2 137.44 526.30 665.54 683.65 822.89 121.18 186.73 699.53 90.46 870.37 1522.41
Total 341.0

Conjunto: 3_dcha
(W) (W) (W) (W) (W) (m³/h) (W) (W) (W/m²) (W) (W)
D4 Planta 3 722.93 112.37 147.17 860.36 895.16 45.75 5.95 178.78 63.39 866.31 1073.94
D5 Planta 3 46.91 138.84 173.64 191.33 226.13 36.00 55.47 207.81 47.90 246.80 433.94
D6 Planta 3 76.75 147.45 182.25 230.93 265.73 36.00 55.47 207.81 46.93 286.40 473.54
P2 Planta 3 1.90 66.88 66.88 70.84 70.84 26.99 41.59 155.81 45.35 112.43 226.65
S2 Planta 3 1162.68 329.73 434.13 1537.18 1641.58 74.34 36.50 314.90 71.06 1573.69 1956.48
C2 Planta 3 92.05 525.42 664.53 636.00 775.11 120.95 186.37 698.18 87.71 822.37 1473.29
Total 340.0

Página 10 - 26



Conjunto: 3_dcha
(W) (W) (W) (W) (W) (m³/h) (W) (W) (W/m²) (W) (W)

Conjunto: 3_izq
(W) (W) (W) (W) (W) (m³/h) (W) (W) (W/m²) (W) (W)
D1 Planta 3 652.57 112.89 147.69 788.43 823.23 46.25 6.02 180.75 58.61 794.45 1003.99
D2 Planta 3 54.20 149.02 183.82 209.32 244.12 36.00 55.47 207.81 43.97 264.79 451.93
D3 Planta 3 46.92 138.84 173.64 191.33 226.13 36.00 55.47 207.81 47.90 246.80 433.94
P1 Planta 3 1.90 66.88 66.88 70.84 70.84 26.99 41.59 155.81 45.35 112.43 226.65
S1 Planta 3 878.53 330.25 434.65 1245.04 1349.44 74.61 36.64 316.03 60.27 1281.68 1665.47
C1 Planta 3 136.88 526.30 665.54 683.07 822.31 121.18 186.73 699.53 90.42 869.80 1521.84
Total 341.0

Conjunto: 4_dcha
(W) (W) (W) (W) (W) (m³/h) (W) (W) (W/m²) (W) (W)
C2 Planta 4 117.01 489.35 623.14 624.55 758.34 111.37 171.61 642.90 90.59 796.16 1401.24
D3 Planta 4 50.98 133.39 168.19 189.91 224.71 36.00 55.47 207.81 51.45 245.38 432.52
D4 Planta 4 129.70 202.02 236.82 341.67 376.47 44.90 69.19 259.19 38.22 410.86 635.66
P2 Planta 4 23.92 198.66 198.66 229.26 229.26 80.18 123.54 462.83 46.61 352.81 692.09
S2 Planta 4 1843.43 360.60 465.00 2270.15 2374.55 90.13 44.26 381.76 82.57 2314.41 2756.31
S2 Planta bajo cubierta 461.38 1790.41 1999.21 2319.34 2528.14 218.94 370.41 1342.50 47.73 2689.75 3870.64
Total 581.5

Conjunto: 4_izq
(W) (W) (W) (W) (W) (m³/h) (W) (W) (W/m²) (W) (W)
D1 Planta 4 102.29 204.00 238.80 315.48 350.28 45.54 70.17 262.89 36.35 385.65 613.17
D2 Planta 4 51.10 133.45 168.25 190.08 224.88 36.00 55.47 207.81 51.43 245.56 432.70
P1 Planta 4 18.49 200.16 200.16 225.21 225.21 80.78 124.48 466.33 46.23 349.69 691.54
S1 Planta 4 1486.22 362.08 466.48 1903.74 2008.14 90.89 44.63 384.97 71.09 1948.37 2393.11
C1 Planta 4 161.34 489.73 623.58 670.60 804.45 111.47 171.77 643.50 93.52 842.37 1447.95
S1 Planta bajo cubierta 440.59 1792.27 2001.07 2299.85 2508.65 219.23 370.90 1344.28 47.45 2670.74 3852.93
Total 583.9

Página 11 - 26



Calefacción
Conjunto: 1_dcha
Ventilación Potencia
Carga interna sensible
Recinto Planta Caudal Carga total Por superficie Total
(W)
(m³/h) (W) (W/m²) (W)
D4 Planta 1 462.13 46.18 280.27 43.41 742.39
D5 Planta 1 239.73 36.00 218.50 50.59 458.23
D6 Planta 1 368.37 36.00 218.50 57.25 586.87
P2 Planta 1 45.27 26.99 163.82 41.83 209.09
S2 Planta 1 687.10 74.34 451.22 41.34 1138.32
B3 Planta 1 117.88 54.00 327.76 123.95 445.64
B4 Planta 1 107.63 54.00 327.76 132.97 435.38
C2 Planta 1 547.14 120.96 734.15 76.27 1281.29
Total 448.5

Conjunto: 1_izq
(W)
(m³/h) (W) (W/m²) (W)
D1 Planta 1 456.18 46.25 280.72 43.02 736.90
D2 Planta 1 369.48 36.00 218.50 57.20 587.99
D3 Planta 1 239.76 36.00 218.50 50.59 458.27
P1 Planta 1 48.33 26.99 163.82 42.44 212.15
S1 Planta 1 631.36 74.61 452.84 39.24 1084.20
B1 Planta 1 119.09 54.00 327.76 124.01 446.85
B2 Planta 1 110.64 54.00 327.76 133.30 438.39
C1 Planta 1 551.25 121.18 735.51 76.45 1286.76
Total 449.0

Conjunto: 2_dcha
(W)
(m³/h) (W) (W/m²) (W)
D4 Planta 2 468.59 46.18 280.27 43.79 748.86
D5 Planta 2 238.21 36.00 218.50 50.41 456.71
D6 Planta 2 366.42 36.00 218.50 57.06 584.92
P2 Planta 2 47.46 26.99 163.82 42.27 211.28
S2 Planta 2 682.39 74.34 451.22 41.17 1133.61
B3 Planta 2 117.88 54.00 327.76 123.95 445.64
B4 Planta 2 109.37 54.00 327.76 133.50 437.12
C2 Planta 2 544.04 120.95 734.09 76.09 1278.14
Total 448.5

Conjunto: 2_izq
(W)
(m³/h) (W) (W/m²) (W)
D1 Planta 2 461.44 46.25 280.72 43.33 742.16
D2 Planta 2 367.73 36.00 218.50 57.03 586.23

Página 12 - 26



Conjunto: 2_izq
(W)
(m³/h) (W) (W/m²) (W)
D3 Planta 2 238.21 36.00 218.50 50.42 456.72
P1 Planta 2 47.47 26.99 163.82 42.27 211.30
S1 Planta 2 641.98 74.61 452.84 39.62 1094.82
B1 Planta 2 118.43 54.00 327.76 123.82 446.19
B2 Planta 2 110.03 54.00 327.76 133.12 437.79
C1 Planta 2 549.70 121.18 735.51 76.36 1285.20
Total 449.0

Conjunto: 3_dcha
(W)
(m³/h) (W) (W/m²) (W)
D4 Planta 3 459.67 45.75 277.65 43.52 737.32
D5 Planta 3 217.38 36.00 218.50 48.11 435.88
D6 Planta 3 370.48 36.00 218.50 58.37 588.98
P2 Planta 3 40.82 26.99 163.82 40.94 204.64
S2 Planta 3 627.39 74.34 451.22 39.17 1078.61
B3 Planta 3 131.67 54.00 327.76 131.11 459.43
B4 Planta 3 114.44 54.00 327.76 138.58 442.19
C2 Planta 3 540.35 120.95 734.09 75.87 1274.44
Total 448.0

Conjunto: 3_izq
(W)
(m³/h) (W) (W/m²) (W)
D1 Planta 3 428.25 46.25 280.72 41.39 708.97
D2 Planta 3 347.55 36.00 218.50 55.07 566.05
D3 Planta 3 217.39 36.00 218.50 48.12 435.89
P1 Planta 3 40.83 26.99 163.82 40.94 204.65
S1 Planta 3 586.79 74.61 452.84 37.62 1039.64
B1 Planta 3 118.43 54.00 327.76 123.82 446.19
B2 Planta 3 102.34 54.00 327.76 130.78 430.10
C1 Planta 3 545.95 121.18 735.51 76.14 1281.46
Total 449.0

Conjunto: 4_dcha
(W)
(m³/h) (W) (W/m²) (W)
C2 Planta 4 522.47 111.37 675.97 77.48 1198.45
D3 Planta 4 189.21 36.00 218.50 48.50 407.71
D4 Planta 4 569.63 44.90 272.52 50.64 842.15
B3 Planta 4 25.57 54.00 327.76 74.88 353.32
B4 Planta 4 129.29 54.00 327.76 110.81 457.05

Página 13 - 26



Conjunto: 4_dcha
(W)
(m³/h) (W) (W/m²) (W)
P2 Planta 4 177.22 80.18 486.64 44.71 663.85
S2 Planta 4 805.48 90.13 547.04 40.52 1352.52
S2 Planta bajo cubierta 1764.80 218.94 1328.87 38.15 3093.66
Total 689.5

Conjunto: 4_izq
(W)
(m³/h) (W) (W/m²) (W)
D1 Planta 4 538.38 45.54 276.41 48.31 814.79
D2 Planta 4 189.29 36.00 218.50 48.47 407.79
P1 Planta 4 172.11 80.78 490.32 44.28 662.43
S1 Planta 4 724.70 90.89 551.64 37.92 1276.34
B1 Planta 4 113.03 54.00 327.76 104.16 440.79
B2 Planta 4 25.57 54.00 327.76 74.88 353.32
C1 Planta 4 527.28 111.47 676.60 77.76 1203.88
S1 Planta bajo cubierta 1774.57 219.23 1330.62 38.24 3105.19
Total 691.9

En el anexo aparece el cálculo de la carga térmica para cada uno de los recintos de la instalación.

3.6.2.2.1.2.2. Cargas parciales y mínimas
Se muestran a continuación las demandas parciales por meses para cada uno de los conjuntos de recintos.

Refrigeración:

Carga máxima simultánea por mes
Conjunto de recintos (kW)
01 02 03 04 05 06 07 08 09 10 11 12
4_izq 5.39 5.83 6.41 6.64 7.41 7.60 8.46 8.42 7.89 7.25 6.05 5.41
4_dcha 5.66 6.13 6.72 6.92 7.43 7.64 8.50 8.46 8.19 7.57 6.34 5.67
3_izq 3.25 3.45 3.69 3.70 3.92 4.00 4.49 4.49 4.43 4.24 3.56 3.24
3_dcha 3.58 3.80 4.03 4.00 3.93 4.02 4.51 4.64 4.76 4.59 3.90 3.57
2_izq 3.25 3.45 3.69 3.70 3.93 4.01 4.50 4.50 4.44 4.25 3.56 3.24
2_dcha 3.58 3.79 4.01 3.96 3.91 3.99 4.48 4.60 4.73 4.58 3.89 3.57
1_izq 3.10 3.33 3.59 3.62 3.87 3.97 4.47 4.46 4.39 4.18 3.45 3.11
1_dcha 3.43 3.66 3.91 3.88 3.84 3.94 4.44 4.56 4.68 4.50 3.77 3.43

Calefacción:

Diciembre Enero Febrero
4_izq 8.26 8.26 8.26
4_dcha 8.37 8.37 8.37
3_izq 5.11 5.11 5.11
3_dcha 5.22 5.22 5.22

Página 14 - 26



Diciembre Enero Febrero
2_izq 5.26 5.26 5.26
2_dcha 5.30 5.30 5.30
1_izq 5.25 5.25 5.25
1_dcha 5.30 5.30 5.30

3.6.2.2.2. Justificación del cumplimiento de la exigencia de eficiencia energética en las redes de tuberías
y conductos de calor y frío del apartado 1.2.4.2

3.6.2.2.2.1. Eficiencia energética de los motores eléctricos
Los motores eléctricos utilizados en la instalación quedan excluidos de la exigencia de rendimiento mínimo, según el
punto 3 de la instrucción técnica I.T. 1.2.4.2.6.

3.6.2.2.2.2. Redes de tuberías
El trazado de las tuberías se ha diseñado teniendo en cuenta el horario de funcionamiento de cada subsistema, la
longitud hidráulica del circuito y el tipo de unidades terminales servidas.

3.6.2.2.3. Justificación del cumplimiento de la exigencia de eficiencia energética en el control de
instalaciones térmicas del apartado 1.2.4.3

3.6.2.2.3.1. Generalidades
La instalación térmica proyectada está dotada de los sistemas de control automático necesarios para que se puedan
mantener en los recintos las condiciones de diseño previstas.

3.6.2.2.3.2. Control de las condiciones termohigrométricas
El equipamiento mínimo de aparatos de control de las condiciones de temperatura y humedad relativa de los
recintos, según las categorías descritas en la tabla 2.4.2.1, es el siguiente:

THM-C1:
Variación de la temperatura del fluido portador (agua-aire) en función de la temperatura exterior y/o control de la
temperatura del ambiente por zona térmica.

Además, en los sistemas de calefacción por agua en viviendas se incluye una válvula termostática en cada una de
las unidades terminales de los recintos principales.

THM-C2:
Como THM-C1, más el control de la humedad relativa media o la del local más representativo.

THM-C3:
Como THM-C1, más variación de la temperatura del fluido portador frío en función de la temperatura exterior y/o
control de la temperatura del ambiente por zona térmica.

THM-C4:
Como THM-C3, más control de la humedad relativa media o la del recinto más representativo.

THM-C5:
Como THM-C3, más control de la humedad relativa en locales.

A continuación se describe el sistema de control empleado para cada conjunto de recintos:

Página 15 - 26



Conjunto de recintos Sistema de control
4_izq THM-C1
4_dcha THM-C1
3_izq THM-C1
3_dcha THM-C1
2_izq THM-C1
2_dcha THM-C1
1_izq THM-C1
1_dcha THM-C1

3.6.2.2.3.3. Control de la calidad del aire interior en las instalaciones de climatización
El control de la calidad de aire interior puede realizarse por uno de los métodos descritos en la tabla 2.4.3.2.

Categoría Tipo Descripción
IDA-C1 El sistema funciona continuamente
IDA-C2 Control manual El sistema funciona manualmente, controlado por un interruptor
IDA-C3 Control por tiempo El sistema funciona de acuerdo a un determinado horario
IDA-C4 Control por presencia El sistema funciona por una señal de presencia
IDA-C5 Control por ocupación El sistema funciona dependiendo del número de personas presentes
IDA-C6 Control directo El sistema está controlado por sensores que miden parámetros de calidad del aire interior

Se ha empleado en el proyecto el método IDA-C1.

3.6.2.2.4. Justificación del cumplimiento de la exigencia de recuperación de energía del apartado 1.2.4.5

3.6.2.2.4.1. Zonificación
El diseño de la instalación ha sido realizado teniendo en cuenta la zonificación, para obtener un elevado bienestar y
ahorro de energía. Los sistemas se han dividido en subsistemas, considerando los espacios interiores y su orientación, así como
su uso, ocupación y horario de funcionamiento.

3.6.2.2.5. Justificación del cumplimiento de la exigencia de aprovechamiento de energías renovables del
apartado 1.2.4.6
La instalación térmica destinada a la producción de agua caliente sanitaria cumple con la exigencia básica CTE HE 4
'Contribución solar mínima de agua caliente sanitaria' mediante la justificación de su documento básico.

3.6.2.2.6. Justificación del cumplimiento de la exigencia de limitación de la utilización de energía
convencional del apartado 1.2.4.7
Se enumeran los puntos para justificar el cumplimiento de esta exigencia:
El sistema de calefacción empleado no es un sistema centralizado que utilice la energía eléctrica por "efecto Joule".
No se ha climatizado ninguno de los recintos no habitables incluidos en el proyecto.
No se realizan procesos sucesivos de enfriamiento y calentamiento, ni se produce la interaccionan de dos fluidos con
temperatura de efectos opuestos.
No se contempla en el proyecto el empleo de ningún combustible sólido de origen fósil en las instalaciones térmicas.

3.6.2.2.7. Lista de los equipos consumidores de energía
Se incluye a continuación un resumen de todos los equipos proyectados, con su consumo de energía.

Página 16 - 26



3.6.2.3. Exigencia de seguridad

3.6.2.3.1. Justificación del cumplimiento de la exigencia de seguridad en generación de calor y frío del
apartado 3.4.1.

3.6.2.3.1.1. Condiciones generales
Los generadores de calor y frío utilizados en la instalación cumplen con lo establecido en la instrucción técnica
1.3.4.1.1 Condiciones generales del RITE.

3.6.2.3.1.2. Salas de máquinas
El ámbito de aplicación de las salas de máquinas, así como las características comunes de los locales destinados a
las mismas, incluyendo sus dimensiones y ventilación, se ha dispuesto según la instrucción técnica 1.3.4.1.2 Salas de máquinas
del RITE.

3.6.2.3.1.3. Chimeneas
La evacuación de los productos de la combustión de las instalaciones térmicas del edificio se realiza de acuerdo a la
instrucción técnica 1.4.3.1.3 Chimeneas, así como su diseño y dimensionamiento y la posible evacuación por conducto con
salida directa al exterior o al patio de ventilación.

3.6.2.3.1.4. Almacenamiento de biocombustibles sólidos
No se ha seleccionado en la instalación ningún productor de calor que utilice biocombustible.

3.6.2.3.2. Justificación del cumplimiento de la exigencia de seguridad en las redes de tuberías y
conductos de calor y frío del apartado 3.4.2.

3.6.2.3.2.1. Alimentación
La alimentación de los circuitos cerrados de la instalación térmica se realiza mediante un dispositivo que sirve para
reponer las pérdidas de agua.

El diámetro de la conexión de alimentación se ha dimensionado según la siguiente tabla:

Calor Frio
Potencia térmica nominal
(kW) DN DN
(mm) (mm)
P ≤ 70 15 20
70 < P ≤ 150 20 25
150 < P ≤ 400 25 32
400 < P 32 40

3.6.2.3.2.2. Vaciado y purga
Las redes de tuberías han sido diseñadas de tal manera que pueden vaciarse de forma parcial y total. El vaciado
total se hace por el punto accesible más bajo de la instalación con un diámetro mínimo según la siguiente tabla:

Página 17 - 26



Calor Frio
Potencia térmica nominal
(kW) DN DN
(mm) (mm)
P ≤ 70 20 25
70 < P ≤ 150 25 32
150 < P ≤ 400 32 40
400 < P 40 50

Los puntos altos de los circuitos están provistos de un dispositivo de purga de aire.

3.6.2.3.2.3. Expansión y circuito cerrado
Los circuitos cerrados de agua de la instalación están equipados con un dispositivo de expansión de tipo cerrado,
que permite absorber, sin dar lugar a esfuerzos mecánicos, el volumen de dilatación del fluido.

El diseño y el dimensionamiento de los sistemas de expansión y las válvulas de seguridad incluidos en la obra se han
realizado según la norma UNE 100155.

3.6.2.3.2.4. Dilatación, golpe de ariete, filtración
Las variaciones de longitud a las que están sometidas las tuberías debido a la variación de la temperatura han sido
compensadas según el procedimiento establecido en la instrucción técnica 1.3.4.2.6 Dilatación del RITE.

La prevención de los efectos de los cambios de presión provocados por maniobras bruscas de algunos elementos del
circuito se realiza conforme a la instrucción técnica 1.3.4.2.7 Golpe de ariete del RITE.

Cada circuito se protege mediante un filtro con las propiedades impuestas en la instrucción técnica 1.3.4.2.8 Filtración
del RITE.

3.6.2.3.2.5. Conductos de aire
El cálculo y el dimensionamiento de la red de conductos de la instalación, así como elementos complementarios
(plenums, conexión de unidades terminales, pasillos, tratamiento de agua, unidades terminales) se ha realizado conforme a
la instrucción técnica 1.3.4.2.10 Conductos de aire del RITE.

3.6.2.3.3. Justificación del cumplimiento de la exigencia de protección contra incendios del apartado
3.4.3.
Se cumple la reglamentación vigente sobre condiciones de protección contra incendios que es de aplicación a la
instalación térmica.

3.6.2.3.4. Justificación del cumplimiento de la exigencia de seguridad y utilización del apartado 3.4.4.
Ninguna superficie con la que existe posibilidad de contacto accidental, salvo las superficies de los emisores de calor,
tiene una temperatura mayor que 60 °C.

Las superficies calientes de las unidades terminales que son accesibles al usuario tienen una temperatura menor de 80
°C.

La accesibilidad a la instalación, la señalización y la medición de la misma se ha diseñado conforme a la instrucción

Página 18 - 26



técnica 1.3.4.4 Seguridad de utilización del RITE.

3.6.3. HE 3 Eficiencia energética de las instalaciones de iluminación
Zonas de no representación: Almacenes, archivos, salas técnicas y cocinas
VEEI máximo admisible: 5.00 W/m²
Potencia
total Valor de
Número de Iluminancia Índice de
Índice Factor de instalada eficiencia Índice de
puntos media rendimiento
Planta Recinto del mantenimiento en energética deslumbramiento
considerados horizontal de color de
local previsto lámparas + de la unificado
en el proyecto mantenida las lámparas
equipos instalación
aux.

K n Fm P (W) VEEI (W/m²) Em (lux) UGR Ra

Planta baja Basuras (Almacén de contenedores / Espacio de reserva (DB HS 2)) 1 77 0.80 75.00 2.60 272.59 24.0 85.0
Planta bajo cubierta Asc_1 (Sala de máquinas) 0 41 0.80 52.00 4.20 417.26 0.0 85.0

Zonas de no representación: Aparcamientos
Potencia
total Valor de
local previsto lámparas de la unificado
+ equipos instalación
aux.


Planta baja Garaje (Garaje) 1 237 0.60 1100.00 4.60 109.08 25.0 85.0

Zonas de representación: Zonas comunes en edificios residenciales
Potencia
total Valor de
local previsto lámparas + de la unificado
equipos instalación
aux.


Planta baja VI (Vestíbulo de independencia) 1 39 0.80 75.00 7.10 472.88 24.0 85.0
Planta baja Zaguán (Zaguán) 1 128 0.80 336.00 5.90 219.00 17.0 85.0
Planta 1 Esc_1 (Escaleras) 1 98 0.80 224.00 6.60 222.93 16.0 85.0
Planta bajo cubierta Esc_1 (Escaleras) 1 97 0.80 224.00 5.40 272.90 23.0 85.0

3.6.4. HE 4 Contribución solar mínima de agua caliente sanitaria

3.6.4.1. Determinación de la radiación
Para obtener la radiación solar efectiva que incide sobre los captadores se han tenido en cuenta los siguientes parámetros:

Orientación: S(180º)
Inclinación: 16º

Las sombras proyectadas sobre los captadores son:

B1

Página 19 - 26



Elevación (°)
80
0h
-1 h 1h
D1 D2
60 -2 h
D4
2h
D3
C1 C2
-3 h D5 C3 C4 D6 3h

40 C5 B1 B2 C6
-4 h D7 B3 B4 D8 4h

C7 B5 A1 A2 B6 C8
-5 h D9 A3 A4 D 10 5h
20 B7 A5 A6 B8
C9 C 10
-6 h D 11 D 12 6h
B9 A7 A8 B 10
D 13 C 11 C 12 D 14
-7 h A9 A 10 7h
B 11 B 12
0
-120 -90 -60 -30 0 30 60 90 120
Azimut (°)

B1 (inclinación 15.70°, orientación -0.00°)
Porción Factor de llenado (real) Pérdidas (%) Contribución (%)
D 13 0.50 (0.39) 0.18 0.09
D 14 0.50 (0.39) 0.17 0.09
TOTAL (%) 0.17

3.6.4.2. Dimensionamiento de la superficie de captación
El dimensionamiento de la superficie de captación se ha realizado mediante el método de las curvas 'f' (F-Chart), que
permite realizar el cálculo de la cobertura solar y del rendimiento medio para periodos de cálculo mensuales y anuales.

Se asume un volumen de acumulación equivalente, de forma aproximada, a la carga de consumo diario promedio. La
superficie de captación se dimensiona para conseguir una fracción solar anual superior al 60%, tal como se indica el
apartado 2.1, 'Contribución solar mínima', de la sección HE-4 DB-HE CTE.

El valor resultante para la superficie de captación es de 16.80 m², y para el volumen de captación de 1360 l.

Los resultados obtenidos se resumen en la siguiente tabla:

Mes Radiación global (MJul/m²) Temperatura ambiente diaria (ºC) Demanda (MJul) Energía auxiliar (MJul) Fracción solar (%)
Enero 7.60 12 5713.93 3580.73 37
Febrero 10.60 13 5057.75 2394.27 53
Marzo 14.90 15 5485.38 1597.45 71
Abril 18.10 17 5197.84 941.85 82
Mayo 20.60 20 5142.54 515.09 90
Junio 22.80 23 4755.47 89.87 98
Julio 23.80 26 4685.42 0.00 104
Agosto 20.70 27 4571.15 79.18 98
Septiembre 16.70 24 4644.87 667.84 86
Octubre 12.00 20 5028.26 1712.82 66
Noviembre 8.70 16 5197.84 2730.82 47
Diciembre 6.60 13 5599.65 3747.36 33

3.6.4.3. Cálculo de la cobertura solar
La instalación cumple la normativa vigente, ya que la energía producida no supera, en ningún mes, el 110% de la demanda
de consumo, y no hay una demanda superior al 100% para tres meses consecutivos.

La cobertura solar anual conseguida mediante el sistema es igual al 70%.

Página 20 - 26



3.6.4.4. Selección de la configuración básica
La instalación consta de un circuito primario cerrado (circulación forzada) dotado de un sistema de captación (con una
superficie total de captación de 17 m²) y con un intercambiador, incluido en el acumulador de la vivienda. Se ha previsto,
además, la instalación de un sistema de energía auxiliar.

3.6.4.5. Selección del fluido caloportador
La temperatura histórica en la zona es de -8ºC. La instalación debe estar preparada para soportar sin congelación una
temperatura de -13ºC (5º menos que la temperatura mínima histórica). Para ello, el porcentaje en peso de anticongelante
será de 28% con un calor específico de 3.682 KJ/kgK y una viscosidad de 2.826200 mPa s a una temperatura de 45ºC.

3.6.4.6. Diseño del sistema de captación
El sistema de captación estará formado por elementos del tipo , cuya curva de rendimiento INTA es:

siendo
η0: Factor óptico (0.75).
a1: Coeficiente de pérdida (3.99).
te: Temperatura media (ºC).
ta: Temperatura ambiente (ºC).
I: Irradiación solar (W/m²).

La superficie de apertura de cada captador es de 2.10 m².

La disposición del sistema de captación queda completamente definida en los planos del proyecto.

3.6.4.7. Diseño del sistema intercambiador-acumulador
El volumen de acumulación se ha seleccionado cumpliendo con las especificaciones del apartado 3.3.3.1: Generalidades
de la sección HE-4 DB-HE CTE.

50 < (V/A) < 180

donde:
A: Suma de las áreas de los captadores.
V: Volumen de acumulación expresado en litros.

Unidad de ocupación Caudal l/h: Pérdida de carga Pa: Sup. intercambio m²: Diámetro mm: Altura (mm) Vol. acumulación (l)
1_izq - Planta 1 2160 800.0 0.81 515 1290 160
1_dcha - Planta 1 2160 800.0 0.81 515 1290 160
2_izq - Planta 2 2160 800.0 0.81 515 1290 160
2_dcha - Planta 2 2160 800.0 0.81 515 1290 160
3_izq - Planta 3 2160 800.0 0.81 515 1290 160
3_dcha - Planta 3 2160 800.0 0.81 515 1290 160
4_izq - Planta 4 2880 1900.0 1.00 565 1600 200
4_dcha - Planta 4 2880 1900.0 1.00 565 1600 200
Total 6.86 1360

La relación entre la superficie útil de intercambio del intercambiador incorporado y la superficie total de captación es
superior a 0.15 e inferior o igual a 1.

Página 21 - 26



3.6.4.8. Diseño del circuito hidráulico

3.6.4.8.1. Cálculo del diámetro de las tuberías
Tanto para el circuito primario de la instalación, como para el secundario, se utilizarán tuberías de cobre.

El diámetro de las tuberías se selecciona de forma que la velocidad de circulación del fluido sea inferior a 2 m/s. El
dimensionamiento de las tuberías se realizará de forma que la pérdida de carga unitaria en las mismas nunca sea superior a
40.00 mm.c.a/m.

3.6.4.8.2. Cálculo de las pérdidas de carga de la instalación
Deben determinarse las pérdidas de carga en los siguientes componentes de la instalación:

Captadores
Tuberías (montantes y derivaciones a las baterías de captadores del circuito primario).
Intercambiador

FÓRMULAS UTILIZADAS

Para el cálculo de la pérdida de carga, ∆P, en las tuberías, utilizaremos la formulación de Darcy-Weisbach que se describe a
continuación:

siendo
∆P: Pérdida de carga (m.c.a).
λ: Coeficiente de fricción
L: Longitud de la tubería (m).
D: Diámetro de la tubería (m).
v: Velocidad del fluido (m/s).

Para calcular las pérdidas de carga, se le suma a la longitud real de la tubería la longitud equivalente correspondiente a las
singularidades del circuito (codos, tés, válvulas, etc.). Ésta longitud equivalente corresponde a la longitud de tubería que
provocaría una pérdida de carga igual a la producida por dichas singularidades.

De forma aproximada, la longitud equivalente se calcula como un porcentaje de la longitud real de la tubería. En este caso,
se ha asumido un porcentaje igual al 15%.

El coeficiente de fricción, λ, depende del número de Reynolds.

Cálculo del número de Reynolds: (R e)

siendo
Re: Valor del número de Reynolds (adimensional).
ρ: 1000 Kg/m³
v: Velocidad del fluido (m/s).
D: Diámetro de la tubería (m).
µ: Viscosidad del agua (0.001 poises a 20°C).

Cálculo del coeficiente de fricción ( λ) para un valor de R e comprendido entre 3000 y 10 5 (éste es el caso más frecuente para
instalaciones de captación solar):

Página 22 - 26



Como los cálculos se han realizado suponiendo que el fluido circulante es agua a una temperatura de 45ºC y con una
viscosidad de 2.826200 mPa s, los valores de la pérdida de carga se multiplican por el siguiente factor de corrección:

3.6.4.8.3. Bomba de circulación
La bomba de circulación necesaria en el circuito primario se debe dimensionar para una presión disponible igual a las
pérdidas totales del circuito (tuberías, captadores e intercambiadores). El caudal de circulación tiene un valor de 1010.00 l/h.

La pérdida de presión en el conjunto de captación tiene un valor de 0.09 m.c.a. Se ha calculado mediante la siguiente
fórmula:

siendo
∆PT: Pérdida de presión en el conjunto de captación.
∆P: Pérdida de presión para un captador
N: 8

A continuación, se muestran los valores de la pérdida de presión en cada intercambiador de la instalación:

Conj. captación: 1
Unidad de ocupación Pérdida de presión en el intercambiador (KPa)
1_izq - Planta 1 800.0
1_dcha - Planta 1 800.0
4_izq - Planta 4 1900.0

Por tanto, los valores para la pérdida de presión total en el circuito primario y para la potencia de la bomba de circulación,
de cada conjunto de captación, son los siguientes:

Conj. captación Pérdida de presión total (KPa) Potencia de la bomba de circulación (kW)
1 15741 0.07

La potencia de cada bomba de circulación se calcula mediante la siguiente expresión:

siendo
P: Potencia eléctrica (kW)
C: Caudal (l/s)
∆p: Pérdida total de presión de la instalación (KPa).

En este caso, utilizaremos una bomba de rotor húmedo montada en línea.

Página 23 - 26



Según el apartado 3.4.4 'Bombas de circulación' de la sección HE-4 DB-HE CTE, la potencia eléctrica parásita para la bomba
de circulación no deberá superar los valores siguientes:

Tipo de sistema Potencia eléctrica de la bomba de circulación
Sistemas pequeños 50 W o 2 % de la potencia calorífica máxima que pueda suministrar el grupo de captadores.
Sistemas grandes 1% de la potencia calorífica máxima que pueda suministrar el grupo de captadores.

3.6.4.8.4. Vaso de expansión
El valor teórico del coeficiente de expansión térmica, calculado según la norma UNE 100.155, es de 0.088. El vaso de
expansión seleccionado tiene una capacidad de 25 l.

Para calcular el volumen necesario se ha utilizado la siguiente fórmula:

siendo
Vt: Volumen útil necesario (l).
V: Volumen total de fluido de trabajo en el circuito (l).
Ce: Coeficiente de expansión del fluido.
Cp: Coeficiente de presión

El cálculo del volumen total de fluido en el circuito primario de cada conjunto de captación se desglosa a continuación:

Conj. captación Vol. tuberías (l) Vol. captadores (l) Vol. intercambiadores (l) Total (l)
1 41.56 9.20 54.00 104.76

Con los valores de la temperatura mínima (-8ºC) y máxima (140ºC), y el valor del porcentaje de glicol etilénico en agua (28%)
se obtiene un valor de 'Ce' igual a 0.088. Para calcular este parámetro se han utilizado las siguientes expresiones:

siendo
fc: Factor de correlación debido al porcentaje de glicol etilénico.
t: Temperatura máxima en el circuito.

El factor 'fc' se calcula mediante la siguiente expresión:

siendo
a = -0.0134 · (G² - 143.8 · G + 1918.2) = 17.34
b = 0.00035 · (G² - 94.57 · G + 500.) = -0.47
G: Porcentaje de glicol etilénico en agua (28%).

El coeficiente de presión (Cp) se calcula mediante la siguiente expresión:

siendo
Pmax: Presión máxima en el vaso de expansión.
Pmin: Presión mínima en el vaso de expansión.

El punto de mínima presión de la instalación corresponde a los captadores solares, ya que se encuentran a la cota máxima.
Para evitar la entrada de aire, se considera una presión mínima aceptable de 1.5 bar.

Página 24 - 26



La presión mínima del vaso debe ser ligeramente inferior a la presión de tarado de la válvula de seguridad
(aproximadamente 0.9 veces). Por otro lado, el componente crítico respecto a la presión es el captador solar, cuya presión
máxima es de 3 bar (sin incorporar el kit de fijación especial).

A partir de las presiones máxima y mínima, se calcula el coeficiente de presión (Cp). En este caso, el valor obtenido es de 2.0.

3.6.4.8.5. Purgadores y desaireadores
El sistema de purga está situado en la batería de captadores. Por tanto, se asume un volumen total de 100.0 cm³.

3.6.4.9. Sistema de regulación y control
El sistema de regulación y control tiene como finalidad la actuación sobre el régimen de funcionamiento de las bombas de
circulación, la activación y desactivación del sistema antiheladas, así como el control de la temperatura máxima en el
acumulador. En este caso, el regulador utilizado es el siguiente: .

3.6.4.10. Cálculo de la separación entre filas de captadores
La separación entre filas de captadores debe ser igual o mayor que el valor obtenido mediante la siguiente expresión:

d=k·h

siendo
d: Separación entre las filas de captadores.
h: Altura del captador.
(Ambas magnitudes están expresadas en las mismas unidades)

'k' es un coeficiente cuyo valor se obtiene, a partir de la inclinación de los captadores con respecto al plano horizontal, de la
siguiente tabla:

Valor del coeficiente de separación entre las filas de captadores (k)
Inclinación (º) 20 25 30 35 40 45 50 55
Coeficiente k 1.532 1.638 1.732 1.813 1.879 1.932 1.970 1.992

A continuación se describe el cálculo de la separación mínima entre filas de captadores (valor mínimo de la separación
para que no se produzcan sombras). En primer lugar, hay que determinar el día más desfavorable. En nuestro caso, como la
instalación se diseña para funcionar durante todo el año, el día más desfavorable corresponde al 21 de Diciembre, cuando,
al mediodía, la altura solar (h 0) tiene un valor de:

h0 = 90º - Latitud - 23.5º

La distancia entre captadores (d) es igual a:

d = d1 + d2 = l (sen α / tan h0 + cos α)

Página 25 - 26



siendo
l: Altura de los captadores en metros.
α: Ángulo de inclinación de los captadores.
h0: Altura solar mínima (calculada según la fórmula anterior).

3.6.4.11. Aislamiento
El aislamiento térmico del circuito primario se realizará mediante coquilla flexible de espuma elastomérica. El espesor del
aislamiento será de 30 mm en las tuberías exteriores y de 20 mm en las interiores.

3.6.5. HE 5 Contribución fotovoltaica mínima de energía eléctrica
El edificio es de uso residencial por lo que, según el punto 1.1 (ámbito de aplicación) de la Exigencia Básica HE 5, no necesita
instalación solar fotovoltaica.


ARQUITECTO

Firma

Página 26 - 26

4. CUMPLIMIENTO DE OTROS REGLAMENTOS Y
DISPOSICIONES

Proyecto Proyecto de un bloque plurifamiliar de 8 viviendas con 8 plazas de garaje OC

Fecha 01/04/2009 4. Cumplimiento de otros reglamentos y disposiciones

4.1. Reglamento técnico de distribución y utilización de combustibles
gaseosos
Instalación 1

ACOMETIDAS INTERIORES
L L eq. Qt Qc v P in. P f. ∆P ∆P acum.
Tramo N Fs DN
(m) (m) (m³/h) (m³/h) (m/s) (mbar) (mbar) (mbar) (mbar)
1-2 5.55 6.67 30.12 8 0.30 9.04 4.38 50.40 49.63 0.77 0.77 PE 32
L Longitud real v Velocidad

L eq. Longitud equivalente P in. Presión de entrada (inicial)

Qt Caudal total P f. Presión de salida (final)

N Número de abonados ∆P Pérdida de presión

Fs Factor de simultaneidad ∆P acum. Caída de presión acumulada

Qc Caudal calculado DN Diámetro nominal

INSTALACIÓN COMÚN
L L eq. Qt Qc v P in. P f. ∆P ∆P acum.
Tramo N Fs DN
(m) (m) (m³/h) (m³/h) (m/s) (mbar) (mbar) (mbar) (mbar)
2-3 0.86 1.03 30.12 8 0.30 9.04 4.59 49.63 49.50 0.13 0.90 Cu 25,6x28
L Longitud real v Velocidad

L eq. Longitud equivalente P in. Presión de entrada (inicial)

Qt Caudal total P f. Presión de salida (final)

N Número de abonados ∆P Pérdida de presión

Fs Factor de simultaneidad ∆P acum. Caída de presión acumulada

Qc Caudal calculado DN Diámetro nominal

INSTALACIONES INTERIORES
L L eq. Q v P in. P f. ∆P ∆P acum.
Abonado Tramo DN
(m) (m) (m³/h) (m/s) (mbar) (mbar) (mbar) (mbar)
1_dcha (Planta 1) Montante 20.19 24.22 3.60 3.09 20.00 18.08 1.92 1.92 Cu 20x22
Cocina con horno 3.18 3.81 1.16 1.56 18.08 17.97 0.11 2.03 Cu 16x18
Calentador 5.06 6.07 2.44 2.09 18.08 17.84 0.24 2.16 Cu 20x22
1_izq (Planta 1) Montante 20.19 24.23 3.60 3.09 20.00 18.08 1.92 1.92 Cu 20x22
Calentador 5.06 6.07 2.44 2.09 18.08 17.84 0.24 2.16 Cu 20x22
Calentador 5.06 6.07 2.44 2.09 17.79 17.56 0.24 2.45 Cu 20x22
L Longitud real P f. Presión de salida (final)

L eq. Longitud equivalente ∆P Pérdida de presión

Q Caudal ∆P acum. Caída de presión acumulada

v Velocidad DN Diámetro nominal

P in. Presión de entrada (inicial)

Página 2 - 15



INSTALACIONES INTERIORES
L L eq. Q v P in. P f. ∆P ∆P acum.
Abonado Tramo DN
(m) (m) (m³/h) (m/s) (mbar) (mbar) (mbar) (mbar)
Calentador 5.06 6.07 2.44 2.09 17.79 17.56 0.24 2.45 Cu 20x22
Calentador 5.06 6.07 2.44 2.10 17.51 17.27 0.24 2.73 Cu 20x22
Calentador 5.06 6.07 2.44 2.10 17.51 17.27 0.24 2.73 Cu 20x22
4_dcha (Planta 4) Montante 29.24 35.08 4.26 2.23 20.00 18.85 1.15 1.15 Cu 25,6x28
Calentador 6.89 8.26 3.10 2.66 18.85 18.35 0.50 1.65 Cu 20x22
4_izq (Planta 4) Montante 29.24 35.09 4.26 2.23 20.00 18.85 1.15 1.15 Cu 25,6x28
Calentador 6.89 8.26 3.10 2.66 18.85 18.35 0.50 1.65 Cu 20x22
L Longitud real P f. Presión de salida (final)

L eq. Longitud equivalente ∆P Pérdida de presión

Q Caudal ∆P acum. Caída de presión acumulada

v Velocidad DN Diámetro nominal

P in. Presión de entrada (inicial)

4.2. REBT - Reglamento electrotécnico de baja tensión
4.2.1. Generalidades
Para el cálculo de los circuitos se han tenido en cuenta los siguientes factores:
Caída de tensión: 3% de la tensión nominal para cualquier circuito interior de viviendas, mientras que para instalaciones
interiores distintas de vivienda, 3% para alumbrado y 5% para receptores de fuerza.
Imax: La intensidad que circula por la línea (I) no debe superar el valor de intensidad máxima admisible (Iz).

4.2.2. Líneas generales de alimentación
Cálculo de la línea general de alimentación
P. Calc. L Iz I I2 1.45 x Iz Icu Icu. Prot. c.d.t. c.d.t. Ac.
Esquemas T.L. f.d.p. Prot. In. Línea Tipo inst.
(kW) (m) (A) (A) (A) (A) (kA) (kA) (%) (%)
RZ1-K (AS)
Fusible. enterrado.
CGP 1 T 71.49 0.90 1.2 3x50+2G25 184.00 114.65 256.00 266.80 10.00 10.00 0.02 0.02
160 A D=125 mm
mm²
T.L. Tipo de línea (M: Monofásica, T: Trifásica) I Intensidad de cabecera

P. Calc. Potencia calculada I2 Intensidad de tiempo convencional

f.d.p. Factor de potencia 1.45 x Iz Intensidad admisible multiplicada por 1.45

L Longitud Icu Intensidad de cortocircuito

Prot. In. Protecciones Icu. Prot. Intensidad de cortocircuito de la protección

Tipo inst. Tipo de instalación c.d.t. Caída de tensión

Iz Intensidad admisible c.d.t. Ac. Caída de tensión acumulada

Página 3 - 15



4.2.3. Centralización de contadores
Cálculo de la centralización de contadores
P. Calc. L Iz I I2 1.45 x Iz c.d.t. c.d.t. Ac.
Esquemas T.L. f.d.p. Prot. In. Línea
(kW) (m) (A) (A) (A) (A) (%) (%)
Centralización de contadores 1 T - 1.00 Puente In: 160 A - - - 0.02 0.02



L Longitud c.d.t. Caída de tensión

Prot. In. Protecciones c.d.t. Ac. Caída de tensión acumulada

Iz Intensidad admisible

- Características
Las centralizaciones de contadores estarán formadas por varios módulos destinados a albergar los siguientes elementos:
Interruptor general de maniobra.
Embarrado general y fusible de seguridad.
Aparatos de medida.
Embarrado de protección y bornes de salida.
Las protecciones correspondientes a la centralización de contadores aparecerán en el apartado de derivaciones
individuales.
La centralización se instalará en un lugar específico para contadores eléctricos. Este recinto cumplirá las condiciones
técnicas especificadas por la Compañía Suministradora.

4.2.4. Derivaciones individuales
Cálculo de la derivación individual
Planta Esquemas T.L. f.d.p. Prot. In. Línea Tipo inst.
(kW) (m) (A) (A) (A) (A) (kA) (kA) (%) (%)
ES07Z1-K Bajo tubo
0 DI-Garaje M 4.52 1.00 12.9 I: 25 A (AS) 3G6 superficial. 30.60 19.64 40.00 44.37 3.21 6.00 0.77 0.77
mm² D=32 mm
ES07Z1-K Bajo tubo
0 DI-SG T 20.68 1.00 7.3 I: 32 A (AS) 5G10 superficial. 44.00 29.86 51.20 63.80 9.31 10.00 0.20 0.20
mm² D=32 mm
ES07Z1-K Bajo tubo
1 DI-1_dcha M 5.75 1.00 16.0 I: 25 A (AS) 3G10 superficial. 50.00 25.00 40.00 72.50 3.28 6.00 0.73 0.73
mm² D=32 mm
ES07Z1-K Bajo tubo
1 DI-1_izq M 5.75 1.00 17.9 I: 25 A (AS) 3G10 superficial. 50.00 25.00 40.00 72.50 3.28 6.00 0.81 0.81
mm² D=32 mm
ES07Z1-K Bajo tubo
mm² D=32 mm
ES07Z1-K Bajo tubo
mm² D=32 mm
ES07Z1-K Bajo tubo
mm² D=32 mm







Página 4 - 15



Cálculo de la derivación individual
Planta Esquemas T.L. f.d.p. Prot. In. Línea Tipo inst.
(kW) (m) (A) (A) (A) (A) (kA) (kA) (%) (%)
ES07Z1-K Bajo tubo
mm² D=32 mm
ES07Z1-K
Bajo tubo
(AS)
4 DI-4_dcha M 9.20 1.00 25.0 I: 40 A superficial. 84.00 40.00 64.00 121.80 3.34 6.00 0.72 0.72
2x25+1G16
D=32 mm
mm²
ES07Z1-K
Bajo tubo
(AS)
4 DI-4_izq M 9.20 1.00 26.9 I: 40 A superficial. 84.00 40.00 64.00 121.80 3.34 6.00 0.78 0.78
2x25+1G16
D=32 mm
mm²







4.2.5. Instalación interior
Viviendas
En la entrada de cada vivienda se instalará el cuadro general de mando y protección, que contará con los siguientes
dispositivos de protección:
Interruptor general automático de corte omnipolar, que permita su accionamiento manual y que esté dotado de elementos
de protección contra sobrecarga y cortocircuitos.
Interruptor diferencial general, destinado a la protección contra contactos indirectos de todos los circuitos, o varios
interruptores diferenciales para la protección contra contactos indirectos de cada uno de los circuitos o grupos de circuitos
en función del tipo o carácter de la instalación.
Interruptor automático de corte omnipolar, destinado a la protección contra sobrecargas y cortocircuitos de cada uno de los
circuitos interiores.
La composición del cuadro y los circuitos interiores será la siguiente:

Vivienda Tipo A: DI-1_dcha. Viviendas del mismo tipo: DI-1_izq, DI-2_dcha, DI-2_izq, DI-3_dcha, DI-3_izq

Cálculo de los circuitos interiores de la instalación
(kW) (m) (A) (A) (A) (A) (%) (%)
ICP. I: 25 A--
Puente 1
M - 1.00 - Automático. I: 25 A-- - - - - -
(1_dcha)
Diferencial. I: 25 A
H07V-K
C1, iluminación M 2.30 1.00 16.0 Automático. In: 10 A 15.00 10.00 14.50 21.75 1.93 2.66
3G1,5 mm²
C2, tomas de
corriente de uso H07V-K
M 3.45 1.00 15.0 Automático. In: 16 A 21.00 16.00 23.20 30.45 1.63 2.36
general y 3G2,5 mm²
frigorífico






Página 5 - 15



(kW) (m) (A) (A) (A) (A) (%) (%)
C3, cocina y H07V-K 3G6
M 5.40 1.00 10.8 Automático. In: 25 A 36.00 25.00 36.25 52.20 0.77 1.49
horno mm²
C4, lavadora,
H07V-K 3G4
lavavajillas y M 3.45 1.00 12.4 Automático. In: 20 A 27.00 20.00 29.00 39.15 0.84 1.57
mm²
termo eléctrico
C5, tomas de
corriente de los H07V-K
M 3.45 1.00 11.9 Automático. In: 16 A 21.00 16.00 23.20 30.45 1.29 2.02
cuartos de baño 3G2,5 mm²
y de cocina






Vivienda Tipo B: DI-4_dcha. Viviendas del mismo tipo: DI-4_izq

(kW) (m) (A) (A) (A) (A) (%) (%)
Puente 1 ICP. I: 40 A--
M - 1.00 - - - - - -
(4_dcha) Automático. I: 40 A
Puente 1.1
M - 1.00 - Diferencial. In: 40 A - - - - -
(4_dcha)
H07V-K
C1, iluminación M 2.30 1.00 15.8 Automático. In: 10 A 15.00 10.00 14.50 21.75 1.91 2.63
3G1,5 mm²
C2, tomas de
corriente de uso H07V-K
M 3.45 1.00 18.2 Automático. In: 16 A 21.00 16.00 23.20 30.45 1.97 2.70
general y 3G2,5 mm²
frigorífico
C3, cocina y H07V-K 3G6
M 5.40 1.00 10.8 Automático. In: 25 A 36.00 25.00 36.25 52.20 0.76 1.49
horno mm²
C4, lavadora,
H07V-K 3G4
lavavajillas y M 3.45 1.00 13.2 Automático. In: 20 A 27.00 20.00 29.00 39.15 0.89 1.62
mm²
termo eléctrico
C5, tomas de
corriente de los H07V-K
M 3.45 1.00 12.0 Automático. In: 16 A 21.00 16.00 23.20 30.45 1.31 2.03
cuartos de baño 3G2,5 mm²
y de cocina
Puente 1.2
M - 1.00 - Diferencial. In: 40 A - - - - -
(4_dcha)
H07V-K
C7, del tipo C2 M 3.45 1.00 18.2 Automático. In: 16 A 21.00 16.00 23.20 30.45 1.97 2.70
3G2,5 mm²






Página 6 - 15



Garajes
Los diferentes circuitos de las instalaciones de usos comunes se protegerán por separado mediante los siguientes elementos:
Protección contra contactos indirectos: Se realiza mediante un interruptor diferencial general.
Protección contra sobrecargas y cortocircuitos: Se lleva a cabo con interruptores automáticos magnetotérmicos de
diferentes intensidades nominales, en función de la sección a proteger. Asimismo, se instalará un interruptor general para
proteger la derivación individual.

DI-Garaje

(kW) (m) (A) (A) (A) (A) (%) (%)
Puente 1 ICP. I: 25 A--
M - 1.00 - - - - - - -
(Garaje) Automático. I: 25 A
ES07Z1-K
Circuito para tubo
Automático. In: 10 A-- (AS)
alumbrado M 2.30 1.00 18.1 D=16 21.00 10.00 14.50 30.45 1.31 2.08
Diferencial. In: 25 A 3G2,5
de trasteros mm
mm²
Puente 1.1 Automático. In: 10 A--
M - 1.00 - - - - - - -
(Garaje) Diferencial. In: 25 A
ES07Z1-K
tubo
Circuito para (AS)
M 1.77 1.00 19.4 - D=16 21.00 10.00 1.09 1.85
alumbrado 3G2,5
mm
mm²
Circuito para SZ1-K
tubo
alumbrado (AS+)
M 0.44 1.00 19.5 - D=16 21.00 10.00 0.27 1.04
de 3G2,5
mm
emergencia mm²
T.L. Tipo de línea (M: Monofásica, T: Trifásica) Iz Intensidad admisible

P. Calc. Potencia calculada I Intensidad de cabecera

f.d.p. Factor de potencia I2 Intensidad de tiempo convencional

L Longitud 1.45 x Iz Intensidad admisible multiplicada por 1.45

Prot. In. Protecciones c.d.t. Caída de tensión

Tipo inst. Tipo de instalación c.d.t. Ac. Caída de tensión acumulada

Servicios generales
Los diferentes circuitos de las instalaciones de usos comunes se protegerán por separado mediante los siguientes elementos:
Protección contra contactos indirectos: Se realiza mediante un interruptor diferencial general.
Protección contra sobrecargas y cortocircuitos: Se lleva a cabo con interruptores automáticos magnetotérmicos de
diferentes intensidades nominales, en función de la sección a proteger. Asimismo, se instalará un interruptor general para
proteger la derivación individual.

DI-SG

Página 7 - 15



(kW) (m) (A) (A) (A) (A) (%) (%)
ICP. I: 32 A--
Puente 1 (SG) T - 1.00 - - - - - - -
Automático. I: 32 A
ES07Z1-K
Circuito para Bajo tubo
tomas de M 3.70 1.00 7.7 empotrado 21.00 16.07 23.30 30.45 0.89 1.09
corriente D=20 mm
mm²
Línea de ES07Z1-K Bajo tubo
Automático. In: 20 A--
alimentación M 3.70 1.00 19.7 (AS) 3G6 empotrado 36.00 16.07 23.30 52.20 0.96 1.15
Diferencial. In: 25 A
para RITS mm² D=32 mm
Línea de ES07Z1-K Bajo tubo
Automático. In: 20 A--
alimentación M 3.70 1.00 10.0 (AS) 3G6 empotrado 36.00 16.07 23.30 52.20 0.49 0.68
Diferencial. In: 25 A
para RITI mm² D=32 mm
ES07Z1-K Bajo tubo
Circuito para Automático. In: 10 A--
T 4.50 1.00 9.2 (AS) 5G4 empotrado 24.00 8.12 11.77 34.80 0.14 0.33
ascensor Diferencial. In: 25 A
mm² D=25 mm
ES07Z1-K
Circuito para Bajo tubo
alumbrado M 0.50 1.00 9.8 empotrado 21.00 10.00 14.50 30.45 0.15 0.35
de ascensor D=20 mm
mm²
Circuito para ES07Z1-K
Bajo tubo
tomas de Automático. In: 16 A-- (AS)
M 3.45 1.00 8.1 empotrado 21.00 16.00 23.20 30.45 0.88 1.08
corriente de Diferencial. In: 25 A 3G2,5
D=20 mm
ascensor mm²
M - 1.00 - - - - - - -
(SG) Diferencial. In: 25 A
Circuito para
ES07Z1-K
alumbrado Bajo tubo
(AS)
de escaleras M 0.35 1.00 25.7 - empotrado 21.00 1.52 0.28 0.48
3G2,5
y zonas D=20 mm
mm²
comunes
Circuito para
alumbrado
ES07Z1-K
de Bajo tubo
(AS)
emergencia M 0.03 1.00 25.0 - empotrado 15.00 0.14 0.04 0.24
3G1,5
de escaleras D=16 mm
mm²
y zonas
comunes
M - 1.00 - - - - - - -
Circuito para
ES07Z1-K
alumbrado Bajo tubo
(AS)
3G2,5
y zonas D=20 mm
mm²
comunes
Circuito para
alumbrado
ES07Z1-K
de Bajo tubo
(AS)
3G1,5
mm²
y zonas
comunes
M - 1.00 - - - - - - -







Página 8 - 15



(kW) (m) (A) (A) (A) (A) (%) (%)
Circuito para
ES07Z1-K
alumbrado Bajo tubo
(AS)
3G2,5
y zonas D=20 mm
mm²
comunes
Circuito para
alumbrado
ES07Z1-K
de Bajo tubo
(AS)
3G1,5
mm²
y zonas
comunes







4.3. ICT - Normativa de las infraestructuras comunes de
telecomunicaciones
La instalación proyectada para el edifico cumple la normativa para infraestructuras comunes de telecomunicaciones,
establecida en el Real Decreto-ley 1/1998, de 27 de febrero, sobre infraestructuras comunes en los edificios para el acceso a
los servicios de telecomunicaciones y en el R.D. 401/2003, de 4 de abril, por el que se aprueba el Reglamento regulador de
las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de los
edificios y de la actividad de instalación de equipos y sistemas de telecomunicaciones.

Elementos que constituyen la infraestructura común de telecomunicación

La infraestructura común de acceso a servicios de telecomunicación está formada por los sistemas de telecomunicación y
por las redes, que cumplen las siguientes funciones:

Captación y adaptación de las señales de radiodifusión sonora y televisión terrestre tanto analógica como digital, y su
distribución hasta los puntos de conexión situados en las distintas viviendas o locales del edificio, y la distribución de las
señales de televisión y radiodifusión sonora por satélite hasta los citados puntos de conexión.
Proporcionar acceso al servicio telefónico básico y al servicio de telecomunicaciones por cable, mediante la
infraestructura necesaria para permitir la conexión de las distintas viviendas o locales del propio edificio a las redes de
los operadores habilitados.
La ICT, para la captación, adaptación y distribución de señales de radiodifusión sonora y de televisión, está formada por el
conjunto de elementos necesarios para la captación de señales, el tratamiento de éstas y su distribución hasta las bases de
acceso terminal en el interior de las viviendas del inmueble.

Para la captación de las señales es necesaria la instalación de las siguientes antenas:

Características de las antenas instaladas
Banda de frecuencias Tipo Ganancia
UHF (470-862 MHz) Antena de 27 elementos 14.00 dB
BII/FM (87.5-108 MHz) Dipolo plegado circularmente (omnidireccional) 1.00 dB
DAB (195-223 MHz) Antena Yagi de 3 elementos 8.00 dB
Los mástiles de antena se conectan a la toma de tierra general del edificio con cable de 25 mm² de sección.

Se han de instalar amplificadores monocanal y de banda ancha para el tratamiento y reparto de las siguientes señales
captadas, que cuentan con el título habilitante pertinente:

Página 9 - 15



Características de las antenas instaladas
Banda de frecuencias Tipo Ganancia
UHF (470-862 MHz) Antena de 27 elementos 14.00 dB
BII/FM (87.5-108 MHz) Dipolo plegado circularmente (omnidireccional) 1.00 dB
DAB (195-223 MHz) Antena Yagi de 3 elementos 8.00 dB

TV analógica
Canal Programa Centro emisor
(MHz) (dBµV/m)
C28 Canal 9 Torrente 527.25 75.00
C33 La Sexta Torrente 567.25 75.00
C36 Punt 2 Torrente 591.25 80.00
C40 Tele 5 Torrente 623.25 80.00
C43 Antena 3 Torrente 647.25 80.00
C46 Cuatro Torrente 671.25 80.00
El tipo de modulación es AM-BLV TV.
La frecuencia es la correspondiente a la portadora de vídeo.

Televisión terrestre digital (TTD)
Canal Programa
(MHz) (dBµV/m)
C23 TL06V (VALENCIA) 490.00 63.80
C32 MFN2 562.00 64.99
C57 MFN1 762.00 67.64
C58 RGE 770.00 67.73
C66 SFN1 834.00 68.42
C67 SFN2 842.00 68.51
C68 SFN3 850.00 68.59
C69 SFN4 858.00 68.67
El tipo de modulación es COFDM-TV.
La frecuencia es la correspondiente a la media del canal.

Radio analógica
Modulación
87,5-108 (BII) 97,75 FM 70.00

Radio digital (DAB)
Modulación
195-223 209 COFDM-Radio 58.00

La red se encarga de hacer llegar la señal hasta las bases de acceso terminal. Se divide en tres tramos: red de distribución,
red de dispersión y red interior de usuario.

La red de distribución es el tramo que transporta y deriva señal a todas las plantas del edificio. Está compuesta por los
siguientes elementos:

Página 10 - 15



Red de distribución (dB/m)
Tipo de cable 200 MHz 500 MHz 800 MHz 1000 MHz 1350 MHz 1750 MHz 2050 MHz 2150 MHz 2300 MHz
cable coaxial RG-6 de 75 Ohm 0.08 0.12 0.15 0.18 0.21 0.24 0.27 0.27 0.28

Derivadores en los puntos de distribución
Pérdidas por derivación Pérdidas por inserción (dB)
Tipo Salidas Sistema de conexión
(dB) 5-862 MHz 950-2150 MHz
2D-15 dB 2 15.00 2.00 2.00 Conexión en 'F'
2D-12 dB 2 12.00 2.50 2.60 Conexión en 'F'
La red de dispersión es el tramo que transporta la señal que se deriva en planta a los puntos de acceso al usuario. Está
compuesta por los siguientes elementos:

Red de dispersión (dB/m)
La red interior de usuario es el tramo que transporta la señal por el interior de la vivienda desde los puntos de acceso al
usuario hasta la bases de acceso terminal. Está compuesta por los siguientes elementos:

PAU/Repartidor
Pérdidas por inserción (dB)
Tipo Tipo Salidas
5-862 MHz 950-2150 MHz
6D Vivienda tipo B 6 12.00 16.00
5D Vivienda tipo A 5 10.00 12.00
Es necesario instalar las siguientes bases de acceso terminal:

Red interior de usuario (dB/m)
Esta configuración de red asegura que todas las señales cumplen con los niveles de calidad exigidos para los servicios de
radiodifusión sonora y de televisión en el apartado 4.5 del Anexo I del R.D 401/2003, de 4 de abril, por el que se aprueba el
Reglamento regulador de ICT.

La instalación de los servicios de radiodifusión sonora y televisión permite la distribución de las señales terrenales y de satélite.

No se incluye la instalación de los elementos necesarios para la captación y la adecuación de las señales de satélite para su
reparto.

La infraestructura común de telecomunicaciones para el acceso al servicio de telefonía disponible al público está
compuesta por la red de conductores y los dispositivos de interconexión necesarios para establecer la conexión entre las
bases de acceso terminal y la red exterior de alimentación.

La red de conductores se divide en tramos con las siguientes características:
Red de alimentación

Es el tramo correspondiente a la prolongación de las redes de los distintos operadores hasta el punto de
interconexión del edificio.
El diseño y el dimensionado de la red de alimentación, así como su realización, serán responsabilidad de los
operadores del servicio.
Red de distribución

Es el tramo de red comprendido entre el punto de interconexión y los puntos de distribución.
La red de distribución está formada por cables multipar normalizados.
Al ser el número de pares a distribuir inferior a 31, el reglamento ICT permite que el propio punto de interconexión,
situado en el registro principal (RITI), realice también las funciones de punto de distribución de pares.

Página 11 - 15



Red de dispersión

Es el tramo de red comprendido entre los puntos de distribución y los puntos de acceso al usuario.
Está formada por cables de 1 y 2 pares.
Red interior de usuario

Es el tramo de red comprendido entre los puntos de acceso al usuario y las bases de acceso terminal.
Está formada por cables de 1 y 2 pares.
Los dispositivos de interconexión establecen las uniones entre los distintos tramos de la red.
Punto de interconexión

Realiza la unión entre las redes de alimentación y la red de distribución.
En el punto de interconexión se instalarán las regletas de salida y se dejará el espacio suficiente para que el
operador instale las regletas de entrada.

Regletas de salida
Nº de regletas de 5 pares necesarias 5

Regletas de entrada
Nº de regletas de 10 pares necesarias 5
Número de regletas por operador

Punto de distribución

Realiza la unión entre la red de distribución y la red de dispersión.
En los puntos de distribución se instalarán las siguientes regletas para la segregación de pares:
Punto de acceso a usuario (PAU)

Realiza la unión entre la red de dispersión y la red interior de usuario.
Se ha previsto la instalación PAU de 1 y 2 líneas según las necesidades de cada unidad ocupacional.
Bases de acceso terminal (BAT)

Realizan la unión entre la red interior de usuario y cada uno de los terminales telefónicos.
Se instalarán las siguientes bases de acceso terminal.

Número de tomas
Número de
Planta PAU Unidad de ocupación
tomas
Planta 1 1_izq Tipo A 3
Planta 1 1_dcha Tipo A 3
Planta 4 4_izq Tipo B 4
Planta 4 4_dcha Tipo B 4
TOTAL 26
La infraestructura común para el acceso a los servicios de telecomunicaciones por cable o de SAFI no incluye el cableado
de la red de distribución.

Número de tomas
Número de
tomas
Planta 4 4_izq Tipo B 4
Planta 4 4_dcha Tipo B 4

Página 12 - 15



Número de tomas
Número de
tomas
TOTAL 26
La infraestructura que soporta el acceso a los servicios de telecomunicación está formada por los siguientes elementos:

En la zona exterior del inmueble:

A continuación se enumeran y describen estos elementos:

Arqueta de entrada, de 400x400x600 mm, hasta 20 PAU.
Canalización externa enterrada formada por 4 tubos de polietileno de 63 mm de diámetro.

La arqueta de entrada permite la conexión de las redes de los distintos operadores de telefonía y de telecomunicaciones de
banda ancha con la red de alimentación del edificio.

La canalización enterrada acerca hasta el punto de entrada general del inmueble las redes de alimentación de los servicios
de telecomunicación.

En la zona común del inmueble:
Canalizaciones de enlace

Canalización enterrada de enlace inferior

No existe este tipo de canalización en la ICT.

Canalización de enlace inferior superficial

No existe este tipo de canalización en la ICT.

La canalización de enlace inferior es la que soporta los cables desde el punto de entrada general del edificio hasta los
registros principales.

La canalización de enlace superior es la que soporta los cables desde los sistemas de captación hasta el recinto superior de
telecomunicaciones.

Recintos para instalaciones de telecomunicación

Ubicación Disposición y dimensiones, alto x ancho x fondo (cm)
Planta baja en armario de 200x100x50 cm

Cabecera Ubicación Disposición y dimensiones, alto x ancho x fondo (cm)
1 Planta bajo cubierta en armario de 200x100x50 cm

El RITI es el recinto donde se instala el registro principal del servicio de telecomunicación de TB, y los posibles elementos
necesarios para el suministro de este servicio.

El RITS es el recinto donde se instalan los elementos necesarios para el suministro de los servicios de RTV.

El registro principal de TB tiene unas dimensiones, como mínimo, de 450x400x150 mm, y contiene el punto de interconexión.

Para el servicio de TLCA no es necesaria la instalación de ninguna infraestructura y se prevé en el mismo recinto el espacio
suficiente.

Canalización principal
Canalización principal en conducto de obra de fábrica formada por 5 tubos de PVC flexible, corrugados, reforzados de
50 mm de diámetro.

La canalización principal es la que soporta la red de distribución de la ICT.

Página 13 - 15



Conecta el RITI con el RITS entre sí y éstos con los registros secundarios.

Registros secundarios
Registro secundario formado por armario de 450x450x150 mm, con cuerpo y puerta de plancha de acero lacado con
aislamiento interior.

Los registros secundarios contienen los puntos de distribución de la ICT.

Canalización secundaria
Canalización secundaria formada por 3 tubos de PVC flexible, corrugados, reforzados de 25 mm de diámetro.

La canalización secundaria soporta la red de dispersión del inmueble. Conecta los registros secundarios con los registros
de terminación de red.

En la zona privada del inmueble

Registros de terminación de red
Registro de plástico de terminación de red, formado por caja de plástico de 300x500x60 mm para TB+RDSI, RTV, TLCA y
SAFI.

Los registros de terminación de red contienen los puntos de acceso al usuario de los distintos servicios de
telecomunicación.

Canalización interior de usuario
Canalización interior de usuario para el tendido de cables de servicio de ICT, formada por 11 tubos de PVC flexible,
reforzados de 20 mm.
Canalización interior de usuario para el tendido de cables de servicio de ICT, formada por 1 tubo de PVC flexible,

La canalización interior de usuario soporta la red interior de usuario. Conecta los registros de terminación de red con los
registros de toma.

Registros de toma
Estas cajas tendrán unas dimensiones mínimas de 64x64x42 mm. Además, para la fijación del elemento de conexión (BAT
o toma de usuario), deberán disponer de, al menos, dos orificios para tornillos, con una separación mínima entre sí de 60
mm.

Los registros de toma contienen las bases de acceso terminal, que permiten la conexión de los distintos equipos
terminales.


Página 14 - 15



ARQUITECTO

Firma

Página 15 - 15

Ejemplo proyecto ejecucion cype

Más contenido relacionado

La actualidad más candente

Similar a Ejemplo proyecto ejecucion cype

Último

Ejemplo proyecto ejecucion cype
