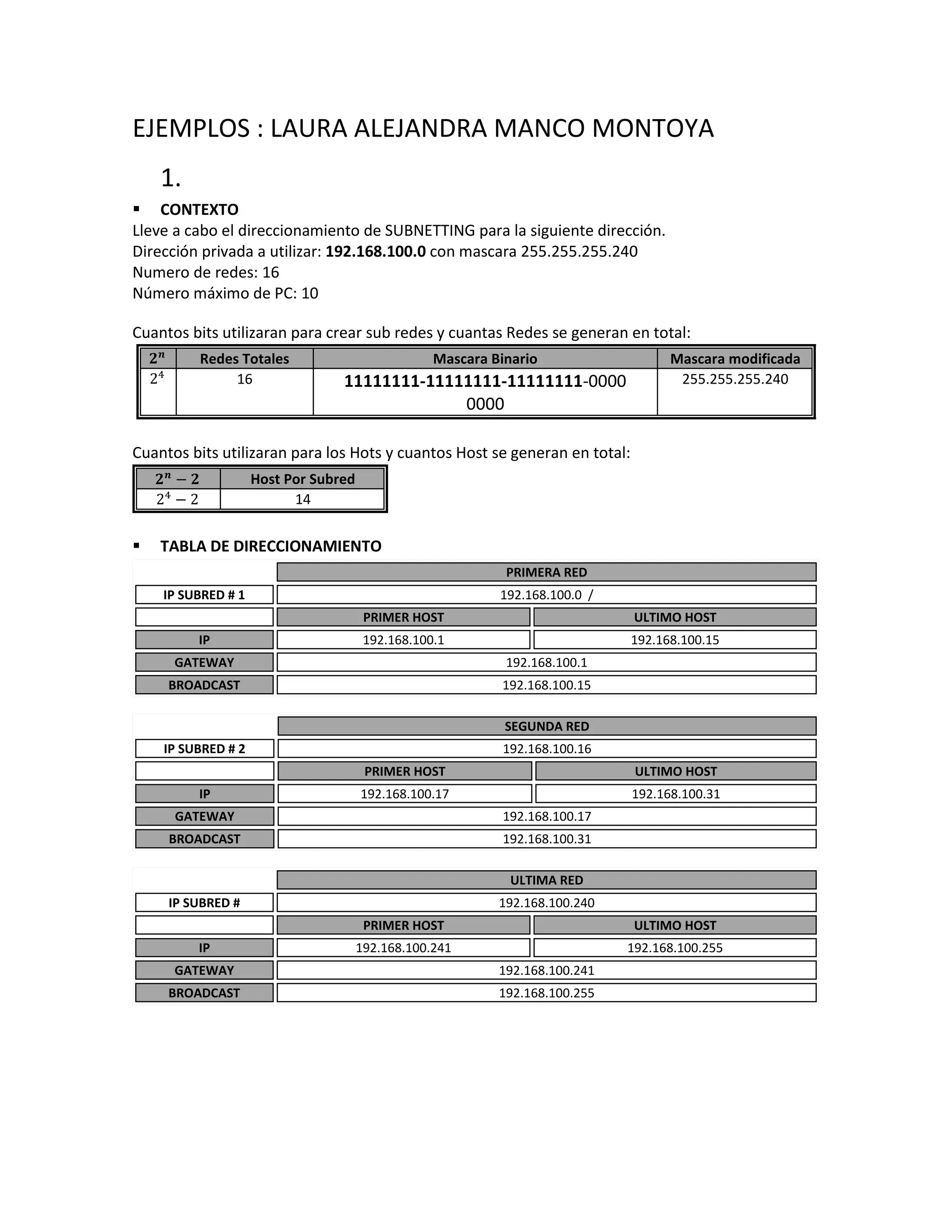

1. EJEMPLOS : LAURA ALEJANDRA MANCO MONTOYA
1.
 CONTEXTO
Lleve a cabo el direccionamiento de SUBNETTING para la siguiente dirección.
Dirección privada a utilizar: 192.168.100.0 con mascara 255.255.255.240
Numero de redes: 16
Número máximo de PC: 10
Cuantos bits utilizaran para crear sub redes y cuantas Redes se generan en total:
𝟐 𝒏
Redes Totales Mascara Binario Mascara modificada
24
16 11111111-11111111-11111111-0000
0000
255.255.255.240
Cuantos bits utilizaran para los Hots y cuantos Host se generan en total:
𝟐 𝒏
− 𝟐 Host Por Subred
24
− 2 14
 TABLA DE DIRECCIONAMIENTO
PRIMERA RED
IP SUBRED # 1 192.168.100.0 /
PRIMER HOST ULTIMO HOST
IP 192.168.100.1 192.168.100.15
GATEWAY 192.168.100.1
BROADCAST 192.168.100.15
SEGUNDA RED
IP SUBRED # 2 192.168.100.16
PRIMER HOST ULTIMO HOST
IP 192.168.100.17 192.168.100.31
GATEWAY 192.168.100.17
BROADCAST 192.168.100.31
ULTIMA RED
IP SUBRED # 192.168.100.240
PRIMER HOST ULTIMO HOST
IP 192.168.100.241 192.168.100.255
GATEWAY 192.168.100.241
BROADCAST 192.168.100.255

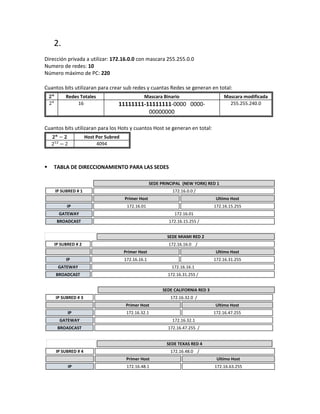

2. 2.
Dirección privada a utilizar: 172.16.0.0 con mascara 255.255.0.0
Numero de redes: 10
Número máximo de PC: 220
Cuantos bits utilizaran para crear sub redes y cuantas Redes se generan en total:
𝟐 𝒏
Redes Totales Mascara Binario Mascara modificada
24
16 11111111-11111111-0000 0000-
00000000
255.255.240.0
Cuantos bits utilizaran para los Hots y cuantos Host se generan en total:
𝟐 𝒏
− 𝟐 Host Por Subred
212
− 2 4094
 TABLA DE DIRECCIONAMIENTO PARA LAS SEDES
SEDE PRINCIPAL (NEW YORK) RED 1
IP SUBRED # 1 172.16.0.0 /
Primer Host Ultimo Host
IP 172.16.01 172.16.15.255
GATEWAY 172.16.01
BROADCAST 172.16.15.255 /
SEDE MIAMI RED 2
IP SUBRED # 2 172.16.16.0 /
Primer Host Ultimo Host
IP 172.16.16.1 172.16.31.255
GATEWAY 172.16.16.1
BROADCAST 172.16.31.255 /
SEDE CALIFORNIA RED 3
IP SUBRED # 3 172.16.32.0 /
Primer Host Ultimo Host
IP 172.16.32.1 172.16.47.255
GATEWAY 172.16.32.1
BROADCAST 172.16.47.255 /
SEDE TEXAS RED 4
IP SUBRED # 4 172.16.48.0 /
Primer Host Ultimo Host
IP 172.16.48.1 172.16.63.255

3. GATEWAY 172.16.48.1
BROADCAST 172.16. 63.255 /
SEDE NEW JERSEY RED 5
IP SUBRED # 5 172.16. 64.0 /
Primer Host Ultimo Host
IP 172.16.64.1 172.16.79.255
GATEWAY 172.16.64.1
BROADCAST 172.16.79.255 /
IP SUBRED # 6 (WAN 1) 172.16.80.0 /20
IP SUBRED # 7 (WAN 2) 172.16.96.0 /20
IP SUBRED # 8 (WAN 3) 172.16.112.0 /20
IP SUBRED # 9 (WAN 4) 172.16.128.0 /20
IP SUBRED # 10 (WAN 5) 172.16.149.0 /20
