Este documento describe los pasos para configurar dos routers y varias computadoras usando ACL estándar para restringir el acceso entre redes. Se configuran los routers A y B para conectar las redes 192.168.1.0/30, 192.168.2.0/24 y 192.168.3.0/24 usando RIP. En el router A se aplica una ACL para bloquear el acceso de la PC 1 a otras redes. Se verifica la conectividad usando ping entre los dispositivos.

1. UNIVERSIDAD TECNOLOGICA DE LA
REGION NORTE DE GUERRERO
Materia: Seguridad de la Información II
Tarea: Configuración del Router y la ACL Estándar
Catedrático: ING. José Fernando Castro Domínguez
TSU: José
Román
Morales
TSU:
René
Jaimes
Domínguez
TSU: Erick
Sánchez
Flores
TSU: Wilian
Omar
Marcial
Bello
Noviembre del 2010

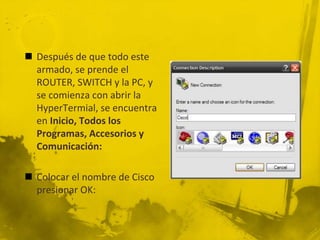

3.  Después de que todo este
armado, se prende el
ROUTER, SWITCH y la PC, y
se comienza con abrir la
HyperTermial, se encuentra
en Inicio, Todos los
Programas, Accesorios y
Comunicación:
 Colocar el nombre de Cisco
presionar OK:

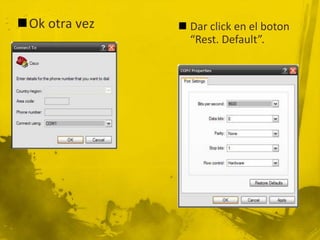

4. Ok otra vez  Dar click en el boton
“Rest. Default”.

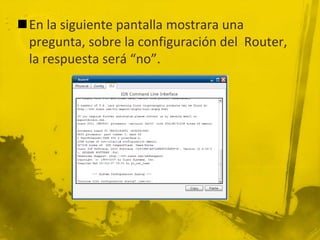

5. En la siguiente pantalla mostrara una
pregunta, sobre la configuración del Router,
la respuesta será “no”.

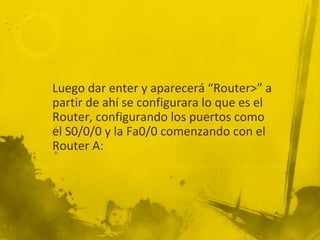

6. Luego dar enter y aparecerá “Router>” a
partir de ahí se configurara lo que es el
Router, configurando los puertos como
el S0/0/0 y la Fa0/0 comenzando con el
Router A:

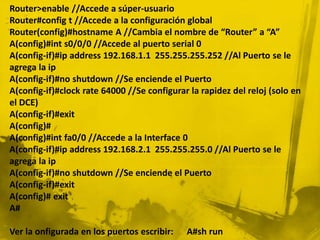

7. Router>enable //Accede a súper-usuario
Router#config t //Accede a la configuración global
Router(config)#hostname A //Cambia el nombre de “Router” a “A”
A(config)#int s0/0/0 //Accede al puerto serial 0
A(config-if)#ip address 192.168.1.1 255.255.255.252 //Al Puerto se le
agrega la ip
A(config-if)#no shutdown //Se enciende el Puerto
A(config-if)#clock rate 64000 //Se configurar la rapidez del reloj (solo en
el DCE)
A(config-if)#exit
A(config)#
A(config)#int fa0/0 //Accede a la Interface 0
A(config-if)#ip address 192.168.2.1 255.255.255.0 //Al Puerto se le
agrega la ip
A(config-if)#no shutdown //Se enciende el Puerto
A(config-if)#exit
A(config)# exit
A#
Ver la onfigurada en los puertos escribir: A#sh run

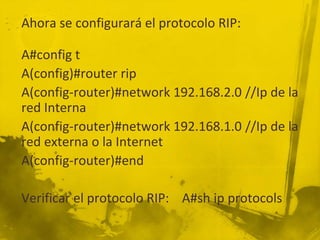

8. Ahora se configurará el protocolo RIP:
A#config t
A(config)#router rip
A(config-router)#network 192.168.2.0 //Ip de la
red Interna
A(config-router)#network 192.168.1.0 //Ip de la
red externa o la Internet
A(config-router)#end
Verificar el protocolo RIP: A#sh ip protocols

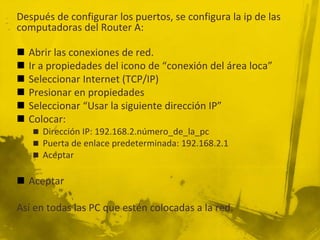

9. Después de configurar los puertos, se configura la ip de las
computadoras del Router A:
 Abrir las conexiones de red.
 Ir a propiedades del icono de “conexión del área loca”
 Seleccionar Internet (TCP/IP)
 Presionar en propiedades
 Seleccionar “Usar la siguiente dirección IP”
 Colocar:
 Dirección IP: 192.168.2.número_de_la_pc
 Puerta de enlace predeterminada: 192.168.2.1
 Aceptar
 Aceptar
Así en todas las PC que estén colocadas a la red.

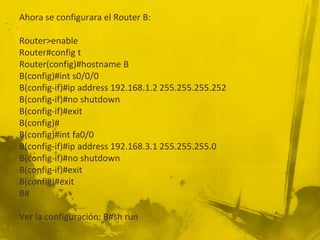

10. Ahora se configurara el Router B:
Router>enable
Router#config t
Router(config)#hostname B
B(config)#int s0/0/0
B(config-if)#ip address 192.168.1.2 255.255.255.252
B(config-if)#no shutdown
B(config-if)#exit
B(config)#
B(config)#int fa0/0
B(config-if)#ip address 192.168.3.1 255.255.255.0
B(config-if)#no shutdown
B(config-if)#exit
B(config)#exit
B#
Ver la configuración: B#sh run

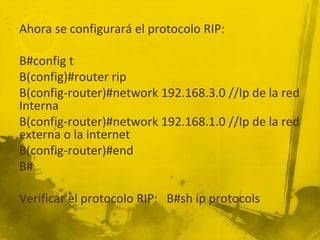

11. Ahora se configurará el protocolo RIP:
B#config t
B(config)#router rip
B(config-router)#network 192.168.3.0 //Ip de la red
Interna
B(config-router)#network 192.168.1.0 //Ip de la red
externa o la internet
B(config-router)#end
B#
Verificar el protocolo RIP: B#sh ip protocols

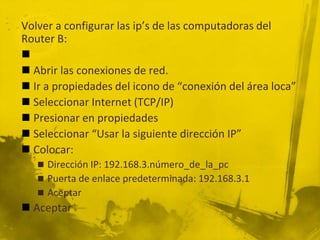

12. Volver a configurar las ip’s de las computadoras del
Router B:

 Abrir las conexiones de red.
 Ir a propiedades del icono de “conexión del área loca”
 Seleccionar Internet (TCP/IP)
 Presionar en propiedades
 Seleccionar “Usar la siguiente dirección IP”
 Colocar:
 Dirección IP: 192.168.3.número_de_la_pc
 Puerta de enlace predeterminada: 192.168.3.1
 Aceptar
 Aceptar

13. Ahora se configurara la ACL del Router A para evitar que la
maquina 1 se pueda comunicar con otras máquinas:
A#config t
A(config)#access-list 2 deny host 192.168.2.2 //Se niega a la
PC1 salir a la red Externa o el Internet, y por consiguiente
cualquier otra PC red ajena a la red interna no se podrá
comunicar con esta PC.
A(config)#access-list 2 permit any //Se le permite a cualquier
PC o host entrar a la red externa o el internet.
A(config)#int fa0/0 //Se acede a la Interface 0
A(config-if)#ip access-group 2 in //Se coloca la ACL a al Puerto
A(config-if)#exit
A(config)#exit

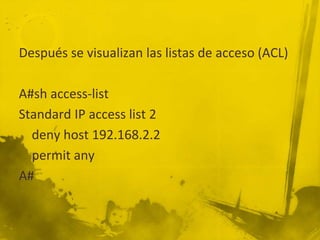

14. Después se visualizan las listas de acceso (ACL)
A#sh access-list
Standard IP access list 2
deny host 192.168.2.2
permit any
A#

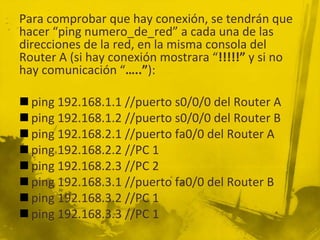

15. Para comprobar que hay conexión, se tendrán que
hacer “ping numero_de_red” a cada una de las
direcciones de la red, en la misma consola del
Router A (si hay conexión mostrara “!!!!!” y si no
hay comunicación “…..”):
 ping 192.168.1.1 //puerto s0/0/0 del Router A
 ping 192.168.1.2 //puerto s0/0/0 del Router B
 ping 192.168.2.1 //puerto fa0/0 del Router A
 ping 192.168.2.2 //PC 1
 ping 192.168.2.3 //PC 2
 ping 192.168.3.1 //puerto fa0/0 del Router B
 ping 192.168.3.2 //PC 1
 ping 192.168.3.3 //PC 1

16. Para comprobar que la PC 1 no tiene comunicación fuera del
Router A, se le dará igualmente el ping, para ello se tiene que
abrir la consola MS-DOS o el símbolo de sistema en la PC 1,
usualmente está colocado en Inicio, Todos los Programas y
Accesorios:
En la consola comprobar los siguientes ping:
ping 192.168.1.1 // …..
ping 192.168.1.2 // …..
ping 192.168.2.1 // …..
ping 192.168.2.2 // !!!!!
ping 192.168.2.3 // !!!!!
ping 192.168.3.1 // …..
ping 192.168.3.2 // …..
ping 192.168.3.3 // …..

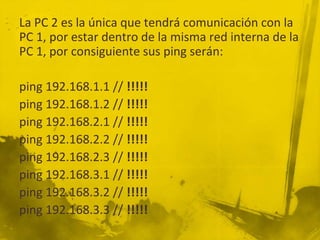

17. La PC 2 es la única que tendrá comunicación con la
PC 1, por estar dentro de la misma red interna de la
PC 1, por consiguiente sus ping serán:
ping 192.168.1.1 // !!!!!
ping 192.168.1.2 // !!!!!
ping 192.168.2.1 // !!!!!
ping 192.168.2.2 // !!!!!
ping 192.168.2.3 // !!!!!
ping 192.168.3.1 // !!!!!
ping 192.168.3.2 // !!!!!
ping 192.168.3.3 // !!!!!

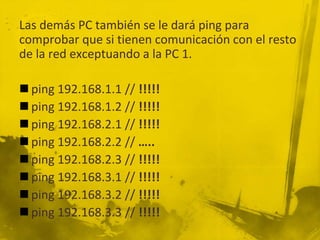

18. Las demás PC también se le dará ping para
comprobar que si tienen comunicación con el resto
de la red exceptuando a la PC 1.
 ping 192.168.1.1 // !!!!!
 ping 192.168.1.2 // !!!!!
 ping 192.168.2.1 // !!!!!
 ping 192.168.2.2 // …..
 ping 192.168.2.3 // !!!!!
 ping 192.168.3.1 // !!!!!
 ping 192.168.3.2 // !!!!!
 ping 192.168.3.3 // !!!!!

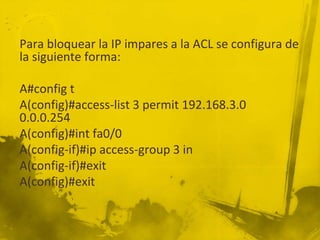

19. Para bloquear la IP impares a la ACL se configura de
la siguiente forma:
A#config t
A(config)#access-list 3 permit 192.168.3.0
0.0.0.254
A(config)#int fa0/0
A(config-if)#ip access-group 3 in
A(config-if)#exit
A(config)#exit
