Este documento presenta tres ejercicios sobre comunicaciones analógicas moduladas en frecuencia (FM). Cada ejercicio proporciona parámetros como la frecuencia portadora, desviación de frecuencia, frecuencia moduladora e índice de modulación de una señal FM. Se piden cálculos como la frecuencia de las bandas laterales, ancho de banda y valores de voltaje y potencia. También se solicitan gráficos del espectro de voltaje para cada señal FM.

1. Universidad Fermín Toro
Vicerrectorado Académico
Facultad de Ingeniería
Cabudare, Edo. Lara
EJERCICIOS COMUNICACIONES
ANALOGICAS
INTEGRANTES:
Husein Nassereddine C.I. V-25.714.223

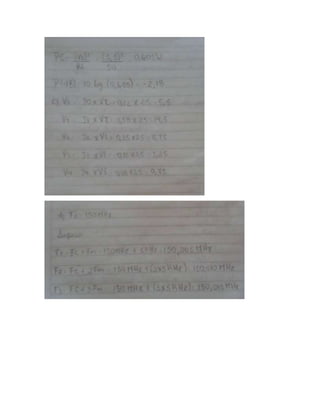

2. 1. Una señal de FM tiene una desviación de frecuencia de 10KHz, y es modulada por
una onda seno con frecuencia de 5KHz. La frecuencia de la portadora es de
150MHz.. La potencia total de salida es de 12.5 W operando con una carga de 50
Ohms.
a. ¿Cuál es el índice de modulación?
b. Calcule el valor de la potencia a la frecuencia de la portadora, exprese su
resultado en dB.
c. Calcule el valor de voltaje a la frecuencia de portadora y a cada una de las
bandas laterales.
d. Calcule la frecuencia de cada banda lateral
e. Calcule el ancho de banda teórico y por la regla de Carlson
f. Grafique el espectro de Voltaje con todos sus parámetros.

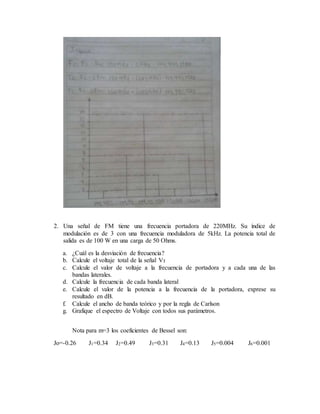

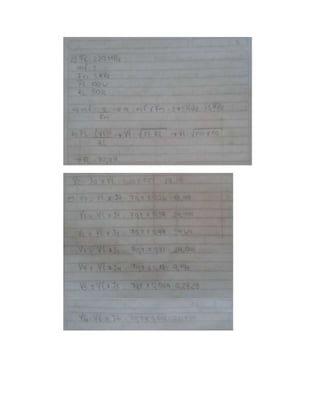

4. 2. Una señal de FM tiene una frecuencia portadora de 220MHz. Su índice de
modulación es de 3 con una frecuencia moduladora de 5kHz. La potencia total de
salida es de 100 W en una carga de 50 Ohms.
a. ¿Cuál es la desviación de frecuencia?
b. Calcule el voltaje total de la señal VT
c. Calcule el valor de voltaje a la frecuencia de portadora y a cada una de las
bandas laterales.
d. Calcule la frecuencia de cada banda lateral
e. Calcule el valor de la potencia a la frecuencia de la portadora, exprese su
resultado en dB.
f. Calcule el ancho de banda teórico y por la regla de Carlson
g. Grafique el espectro de Voltaje con todos sus parámetros.
Nota para m=3 los coeficientes de Bessel son:
Jo=-0.26 J1=0.34 J2=0.49 J3=0.31 J4=0.13 J5=0.004 J6=0.001

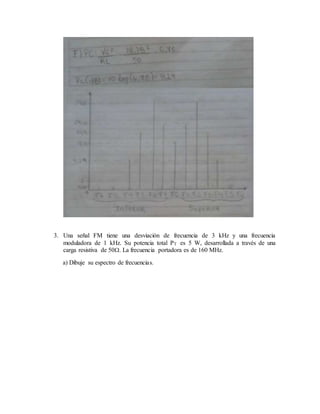

7. 3. Una señal FM tiene una desviación de frecuencia de 3 kHz y una frecuencia
moduladora de 1 kHz. Su potencia total PT es 5 W, desarrollada a través de una
carga resistiva de 50. La frecuencia portadora es de 160 MHz.
a) Dibuje su espectro de frecuencias.
