1. EL DESARROLLO DEL GNL
REGULACIÓN: INDUSTRIALIZACIÓN Y SUMINISTRO
DE GAS NATURAL
MARIO CÉSAR BOTTO ABELLA
INGENIERÍA Gasoducto REGASIFICADORA GNL del PLATA
INGENIERÍA Gasoducto REGASIFICADORA GNL del PLATA
Montevideo, URUGUAY

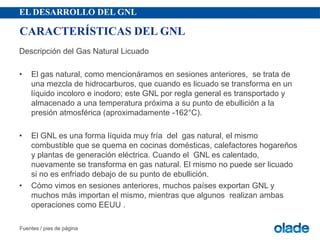

3. EL DESARROLLO DEL GNL
Descripción del Gas Natural Licuado
• El gas natural, como mencionáramos en sesiones anteriores, se trata de
una mezcla de hidrocarburos, que cuando es licuado se transforma en un
líquido incoloro e inodoro; este GNL por regla general es transportado y
almacenado a una temperatura próxima a su punto de ebullición a la
presión atmosférica (aproximadamente -162°C).
• El GNL es una forma líquida muy fría del gas natural, el mismo
combustible que se quema en cocinas domésticas, calefactores hogareños
y plantas de generación eléctrica. Cuando el GNL es calentado,
nuevamente se transforma en gas natural. El mismo no puede ser licuado
si no es enfriado debajo de su punto de ebullición.
• Cómo vimos en sesiones anteriores, muchos países exportan GNL y
muchos más importan el mismo, mientras que algunos realizan ambas
operaciones como EEUU .
Fuentes / pies de página
CARACTERÍSTICAS DEL GNL

4. EL DESARROLLO DEL GNL
CARACTERÍSTICAS EXCEPCIONALES DE ESTE PRODUCTO
• El GNL no quema por si solo. El GNL requiere pasar a su fase de vapor, es
decir volverse gas natural , y mezclarse con aire para arder. El mismo es
combustible en el rango de 5% al 15% de concentraciones volumétricas en
aire. Estos son los límites de ignición inferior y superior respectivamente del
metano, principal componente del GNL.
• Texto (Arial, mín. 18 pts.).
• Texto (Arial, mín. 18 pts.).
• Texto (Arial, mín. 18 pts.).
Fuentes / pies de página
PROPIEDADES PARTICULARES DEL GNL

5. EL DESARROLLO DEL GNL

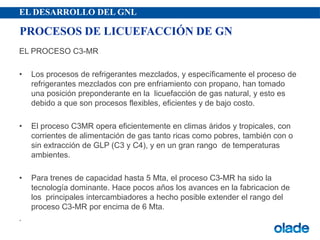

EL PROCESO C3-MR
• Los procesos de refrigerantes mezclados, y específicamente el proceso de
refrigerantes mezclados con pre enfriamiento con propano, han tomado
una posición preponderante en la licuefacción de gas natural, y esto es
debido a que son procesos flexibles, eficientes y de bajo costo.
• El proceso C3MR opera eficientemente en climas áridos y tropicales, con
corrientes de alimentación de gas tanto ricas como pobres, también con o
sin extracción de GLP (C3 y C4), y en un gran rango de temperaturas
ambientes.
• Para trenes de capacidad hasta 5 Mta, el proceso C3-MR ha sido la
tecnología dominante. Hace pocos años los avances en la fabricacion de
los principales intercambiadores a hecho posible extender el rango del
proceso C3-MR por encima de 6 Mta.
.
PROCESOS DE LICUEFACCIÓN DE GN

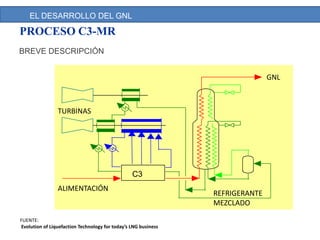

6. Título presentación (Times New Roman bold, 20 pts.)
BREVE DESCRIPCIÓN
FUENTE:
Evolution of Liquefaction Technology for today’s LNG business
PROCESO C3-MR
C3
ALIMENTACIÓN
GNL
REFRIGERANTE
MEZCLADO
TURBINAS
EL DESARROLLO DEL GNL

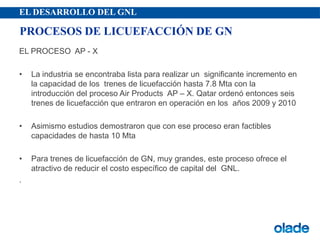

7. EL DESARROLLO DEL GNL
EL PROCESO AP - X
• La industria se encontraba lista para realizar un significante incremento en
la capacidad de los trenes de licuefacción hasta 7.8 Mta con la
introducción del proceso Air Products AP – X. Qatar ordenó entonces seis
trenes de licuefacción que entraron en operación en los años 2009 y 2010
• Asimismo estudios demostraron que con ese proceso eran factibles
capacidades de hasta 10 Mta
• Para trenes de licuefacción de GN, muy grandes, este proceso ofrece el
atractivo de reducir el costo específico de capital del GNL.
.
PROCESOS DE LICUEFACCIÓN DE GN

8. EL DESARROLLO DEL GNL

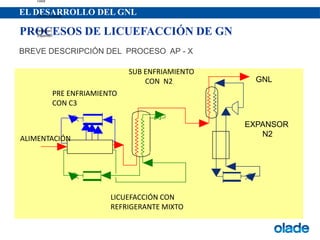

BREVE DESCRIPCIÓN DEL PROCESO AP - X
.
PROCESOS DE LICUEFACCIÓN DE GN
Feed
C3 Pre-Cooling
Nitrogen
Expander
GNL
EXPANSOR
N2
SUB ENFRIAMIENTO
CON N2
ALIMENTACIÓN
LICUEFACCIÓN CON
REFRIGERANTE MIXTO
PRE ENFRIAMIENTO
CON C3

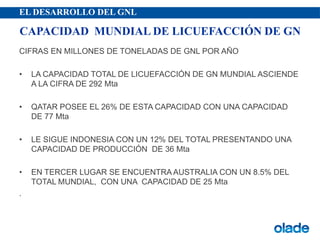

9. EL DESARROLLO DEL GNL
CIFRAS EN MILLONES DE TONELADAS DE GNL POR AÑO
• LA CAPACIDAD TOTAL DE LICUEFACCIÓN DE GN MUNDIAL ASCIENDE
A LA CIFRA DE 292 Mta
• QATAR POSEE EL 26% DE ESTA CAPACIDAD CON UNA CAPACIDAD
DE 77 Mta
• LE SIGUE INDONESIA CON UN 12% DEL TOTAL PRESENTANDO UNA
CAPACIDAD DE PRODUCCIÓN DE 36 Mta
• EN TERCER LUGAR SE ENCUENTRA AUSTRALIA CON UN 8.5% DEL
TOTAL MUNDIAL, CON UNA CAPACIDAD DE 25 Mta
.
CAPACIDAD MUNDIAL DE LICUEFACCIÓN DE GN

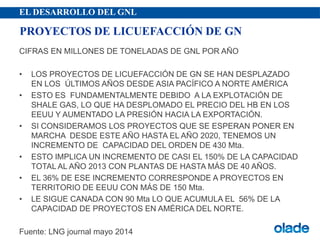

10. EL DESARROLLO DEL GNL
CIFRAS EN MILLONES DE TONELADAS DE GNL POR AÑO
• LOS PROYECTOS DE LICUEFACCIÓN DE GN SE HAN DESPLAZADO
EN LOS ÚLTIMOS AÑOS DESDE ASIA PACÍFICO A NORTE AMÉRICA
• ESTO ES FUNDAMENTALMENTE DEBIDO A LA EXPLOTACIÓN DE
SHALE GAS, LO QUE HA DESPLOMADO EL PRECIO DEL HB EN LOS
EEUU Y AUMENTADO LA PRESIÓN HACIA LA EXPORTACIÓN.
• SI CONSIDERAMOS LOS PROYECTOS QUE SE ESPERAN PONER EN
MARCHA DESDE ESTE AÑO HASTA EL AÑO 2020, TENEMOS UN
INCREMENTO DE CAPACIDAD DEL ORDEN DE 430 Mta.
• ESTO IMPLICA UN INCREMENTO DE CASI EL 150% DE LA CAPACIDAD
TOTAL AL AÑO 2013 CON PLANTAS DE HASTA MÁS DE 40 AÑOS.
• EL 36% DE ESE INCREMENTO CORRESPONDE A PROYECTOS EN
TERRITORIO DE EEUU CON MÁS DE 150 Mta.
• LE SIGUE CANADA CON 90 Mta LO QUE ACUMULA EL 56% DE LA
CAPACIDAD DE PROYECTOS EN AMÉRICA DEL NORTE.
Fuente: LNG journal mayo 2014
PROYECTOS DE LICUEFACCIÓN DE GN

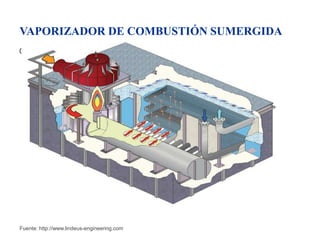

11. TE (Times New Roman bold, 20 pts.)
Contenido (Arial, mín. 18 pts.)
Fuente: http://www.lindeus-engineering.com
VAPORIZADOR DE COMBUSTIÓN SUMERGIDA

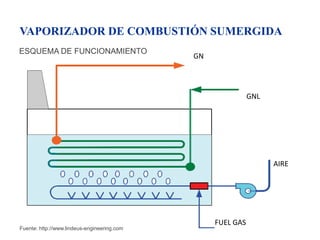

12. ESQUEMA DE FUNCIONAMIENTO
Fuente: http://www.lindeus-engineering.com
VAPORIZADOR DE COMBUSTIÓN SUMERGIDA
GN
GNL
AIRE
FUEL GAS

13. EL DESARROLLO DEL GNL

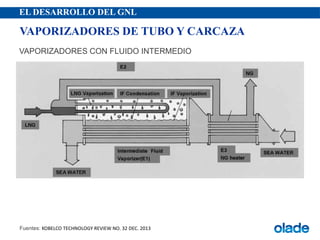

VAPORIZADORES CON FLUIDO INTERMEDIO
Fuentes: KOBELCO TECHNOLOGY REVIEW NO. 32 DEC. 2013
VAPORIZADORES DE TUBO Y CARCAZA

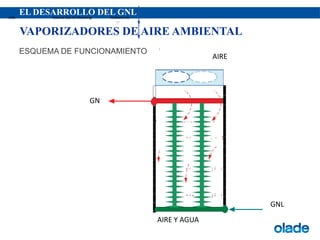

14. EL DESARROLLO DEL GNL
ESQUEMA DE FUNCIONAMIENTO
VAPORIZADORES DE AIRE AMBIENTAL
Ambient AirNatural Gas to MeteringLNG
GN
GNL
AIRE
AIRE Y AGUA

15. EL DESARROLLO DEL GNL

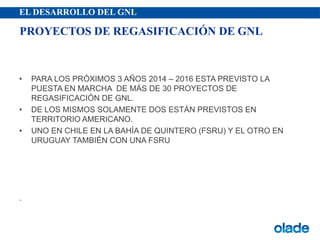

• PARA LOS PRÓXIMOS 3 AÑOS 2014 – 2016 ESTA PREVISTO LA
PUESTA EN MARCHA DE MÁS DE 30 PROYECTOS DE
REGASIFICACIÓN DE GNL.
• DE LOS MISMOS SOLAMENTE DOS ESTÁN PREVISTOS EN
TERRITORIO AMERICANO.
• UNO EN CHILE EN LA BAHÍA DE QUINTERO (FSRU) Y EL OTRO EN
URUGUAY TAMBIÉN CON UNA FSRU
.
PROYECTOS DE REGASIFICACIÓN DE GNL
